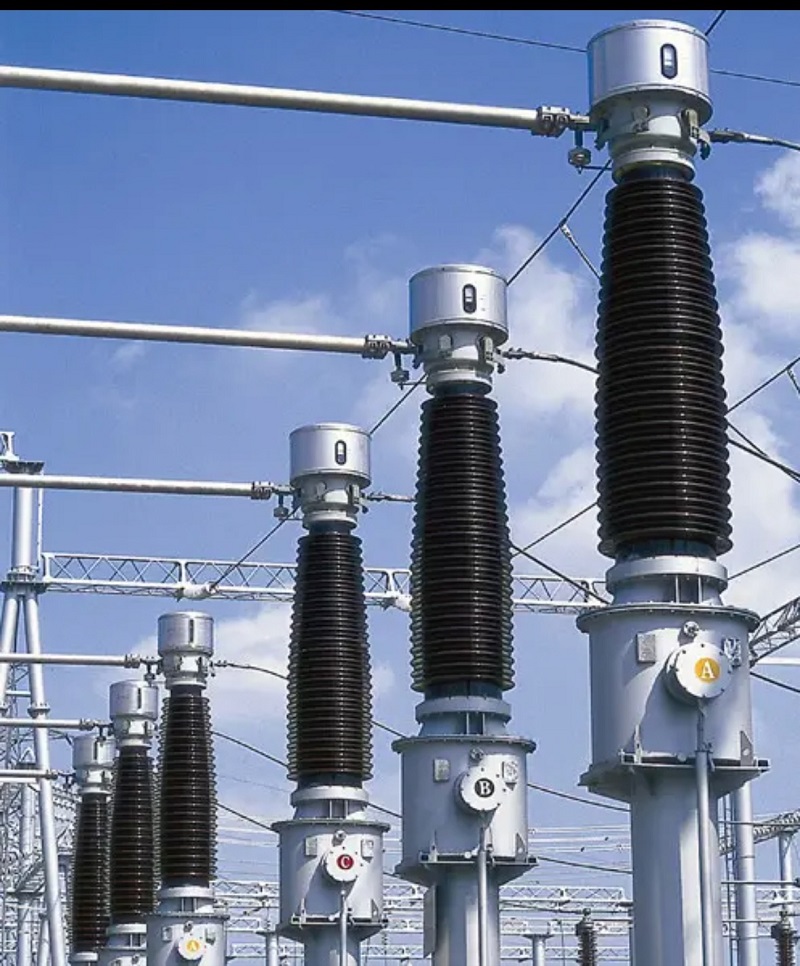

Струен трансформатор LB6-110kVе високонапонски струен трансформатор дизајниран за мерење на струја, мерење на енергија и релејна заштита во 110 kV AC електроенергетски системи. Погоден за електрични мрежи од 50 Hz и 60 Hz, овој трансформатор обезбедува стабилни перформанси и висока точност на мерењето за трафостаници, системи за пренос на енергија и индустриски енергетски капацитети.
Со напредна технологија за изолација потопена во масло и целосно запечатена структура, струјниот трансформатор LB6-110kV обезбедува одлична електрична изолација, сигурна работа и долг работен век при тешки работни услови со висок напон.
Струјниот трансформатор од серијата LB6-110kV прифаќа професионален дизајн за високонапонски апликации. Моделот на производот ги претставува неговите клучни технички карактеристики:
Трансформаторот е опремен со повеќе секундарни намотки, вклучувајќи едно мерно намотување со класа на точност 0,5 и три заштитни намотки. Конфигурацијата на повеќекратните секундарни намотки овозможува сигурно мерење на струјата и функции за заштита за различни барања на електроенергетскиот систем.
Струен трансформатор LB6-110kVподдржува повеќекратни конфигурации на односот на струјата со менување на начинот на поврзување на надворешното поврзувачко парче на конзерваторот за масло. Кога се поврзува во серија, односот на струјата е a/c, додека паралелното поврзување обезбедува тековен сооднос од 2*a/c.
Овој флексибилен дизајн му овозможува на истиот модел на трансформатор да се прилагоди на различни работни барања, намалувајќи ги трошоците за замена на опремата и подобрувајќи ја разновидноста на примената во високонапонските електроенергетски системи.
Струјниот трансформатор LB6-110kV е дизајниран да работи сигурно под различни еколошки услови:
За апликации со пониски температури или посебни еколошки барања, приспособените решенија може да се разговараат со производителот според условите на проектот.
Струјниот трансформатор LB6-110kV прифаќа структура потопена во масло која се состои од резервоар за гориво, тело на трансформаторот, порцеланска черупка, конзерватор за масло и експандер. Телото на трансформаторот е потопено во изолационо масло и содржи примарни и секундарни намотки дизајнирани за стабилни електрични перформанси.
Примарната намотка усвојува структура во форма на буквата У. Главниот систем за изолација користи технологија за изолација на капацитивна маслена хартија, со повеќе капацитивни екрани распоредени помеѓу изолационите слоеви. Внатрешниот екран се поврзува со висок потенцијал додека надворешниот екран е заземјен, со што се подобруваат перформансите на изолацијата и оперативната безбедност.
Примарниот проводник за намотување е поделен на два дела со четири терминали поврзани со конзерваторот за масло. Тековниот сооднос може да се прилагоди преку надворешни промени на жици, обезбедувајќи флексибилни опции за конфигурација.
Секундарното намотување е инсталирано на потпора под примарното намотување. Сите секундарни терминали и терминали на надворешниот екран се поврзани со разводна кутија на резервоарот на трансформаторот, обезбедувајќи удобна инсталација и одржување.
Струен трансформатор LB6-110kV има практичен дизајн за поврзување со надворешни стеги за жици инсталирани на дното на разводната кутија. Завртките за заземјување се обезбедени и на разводната кутија и на резервоарот за гориво, што овозможува сигурно заземјување на секундарното намотување и на целосната структура на трансформаторот.
Трансформаторот прифаќа карактеристики на намалување на поларитетот. Кога примарната струја тече од P1 до P2, секундарната струја тече низ надворешното коло од S1 до S2 или S3, обезбедувајќи точен пренос на струја за мерните и заштитните системи.
Поради неговите високонапонски перформанси и доверливи заштитни функции, струен трансформатор LB6-110kV е широко користен во:
Струен трансформатор LB6-110kV комбинира прецизно мерење, сигурна изолација, дизајн со флексибилен однос на струјата и работа со малку одржување. Неговата целосно запечатена структура потопена во масло обезбедува стабилни перформанси во високонапонски средини, што го прави сигурно решение за современите енергетски системи кои бараат безбедно и континуирано работење.
