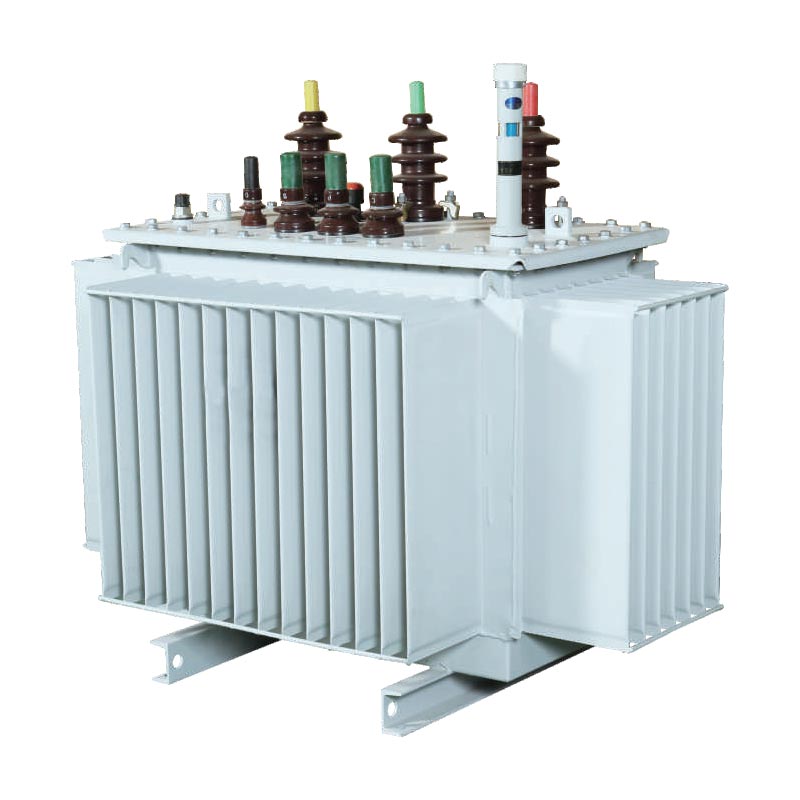

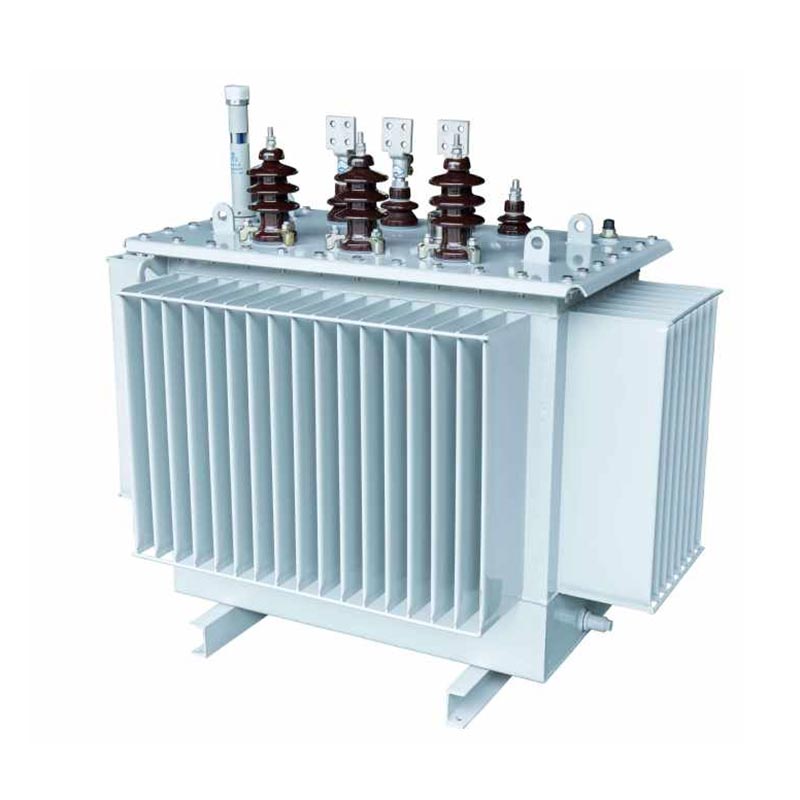

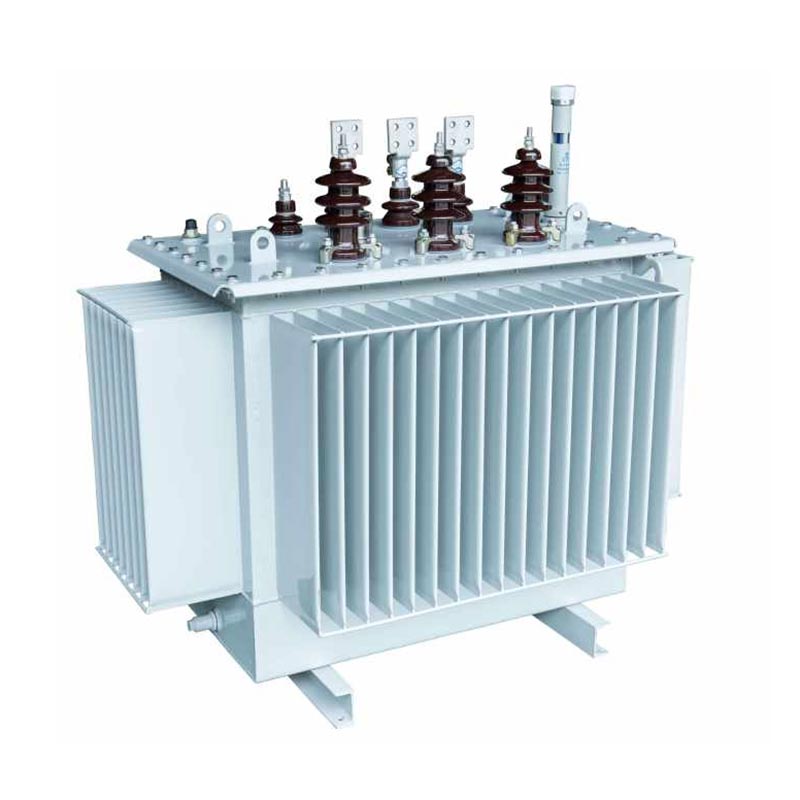

3 фазен онан дистрибутивен трансформатор

USUNE 3 фазен Onan дистрибутивен трансформатор (ONAN) е независно развиен и произведен од USUNE, професионален производител кој интегрира истражување и развој, производство и продажба. Тој е специјално дизајниран за моќ дистрибутивни потреби на современите урбани и рурални средини и индустриски и рударски претпријатија, решавање на проблеми како што се ниска ефикасност, висока потрошувачка на енергија и слаба стабилност на традиционалните трансформатори. Производот е произведен во стандардизираната фабрика на USUNE, потпирајќи се на строг систем за контрола на квалитетот за да се осигура дека секое парче опрема ги исполнува меѓународните индустриски стандарди и може да работи стабилно под различни тешки работни услови.

Трансформаторот за дистрибуција од 3 фази Онан користи тридимензионално намотано јадро со рамностран триаголен уредување, елиминирање на воздушните празнини во магнетното коло, што резултира со поцврсти намотки и најкратко можно должина на трифазното магнетно коло. Површината на пресекот на јадрото на столбот е речиси кружна, оптимизирајќи ја структура на магнетно коло, намалување на потрошувачката на енергија и работен шум, постигнување трифазен баланс и намалување на третите хармонични компоненти, поставувајќи ја основата за ефикасно и стабилно напојување.

Овој производ е погоден за урбани и рурални надградби на електричната мрежа и сценарија за индустриски и рударски претпријатија, и може совршено да се усогласи со модуларни и префабрикувани трафостаници, обезбедувајќи сигурна поддршка за напојување. Како а Добавувач на професионална опрема за напојување, USUNE има големо искуство во истражување и развој и производство и може да обезбеди приспособени решенија според потребите на клиентите.

Основни карактеристики на производот

1. Јадро

3-фазниот Onan дистрибутивен трансформатор користи висококвалитетни лимови од силикон челик ориентирани кон зрно со одлични магнетна пропустливост и мали загуби; користи германска машина за вкрстување GEORG со сечење на споеви од 45° за да се обезбеди прецизност на јадрото и намалување на магнетното истекување; лимовите од силициум челик се превиткуваат во повеќестепени кружни пресеци, оптимизирање на магнетното коло, намалување на бучавата и потрошувачката на енергија и подобрување на енергијата ефикасност.

2. Калеми

Високонапонскиот калем е цилиндричен, додека нисконапонскиот калем е цилиндричен или од типот на фолија, што ефикасно се подобрува отпорност на краток спој и удар на гром. Дизајнот на серпентина е рационален, со еднообразно магнетно коло дистрибуција, намалување на локализираното прегревање, продолжување на работниот век и обезбедување стабилна работа.

3. Резервоар за масло

Изработено од висококвалитетна прецизна ладно валана челична плоча, произведена со германски резервоар за брановидно масло GEORG производствена линија, обезбедувајќи структурна сила и запечатување. Површината е обложена со антикорозивен слој, погоден за сурови средини како што се петрохемиски постројки, кои ги исполнуваат барањата за заштита на животната средина. На брановидна структура комбинира дисипација на топлина и приспособливост на термичка експанзија и контракција на маслото, додека на запечатениот дизајн го забавува стареењето на маслото и го продолжува животниот век на трансформаторот.

4. Структура на изолација

3-фазниот Onan дистрибутивен трансформатор усвојува изолациона структура од класа А со одлична изолација перформанси, способни да издржат високонапонски удари. Намотките со висок и низок напон се наредени концентрично, а растојанието на серпентина користи картонска обвивка со мала празнина во масло за да ги подобри перформансите на изолацијата, спречете кратки споеви и обезбедете сигурна и стабилна работа.

Модел на производ

УСУНЕ 3 фазен онан дистрибутивен трансформатор (ONAN) покрива три напонски нивоа: 10KV, 20KV и 36KV, состанок различни потреби за дистрибуција на електрична енергија. Може да се прилагоди според вистинското оптоварување на клиентот, основни спецификации, и сценарио за инсталација, обезбедувајќи флексибилни решенија.

Тип на производ

Економски придобивки и зачувување на енергијата

1. Трошоци за електрична енергија (RMB/година) = [Загуба без оптоварување (kW) + Загуба на оптоварување (kW) × (Просечна стапка на оптоварување)²] × 365 (Денови) × 24 (часови) × Цена на електрична енергија
2. Емисии на CO2 = [Загуба без оптоварување (kW) + Загуба на оптоварување (kW) × (Просечна стапка на оптоварување)²] × 365 (Денови) × 24 (часови) × Емисии Фактор (kg-CO2/kWh)

Загубите без оптоварување и оптоварување на производот се значително помали од традиционалните трансформатори, што значително се намалува трошоците за електрична енергија на корисниците и емисиите на CO2. Како производител вкоренет во Кина, USUNE се придржува до концептот на зелено развој, континуирано го оптимизира дизајнот на производите и го промовира одржливиот развој на електроенергетската индустрија.

Апликативни сценарија

1. Надградба на урбана и рурална електрична мрежа: Ја подобрува стабилноста и ефикасноста на електричната мрежа, решавајќи ги проблемите на недоволно напојување и голема потрошувачка на енергија.

2. Индустриски и рударски претпријатија: Ја задоволува побарувачката за високо-моќ, стабилно напојување, издржува суров средини, и обезбедува работа на опремата за производство.

3. Модуларни и префабрикувани трафостаници: компактна структура, удобна инсталација и одржување, намалување на земјиштето површина и трошоци за изградба.

Технички параметри

Трифазен дистрибутивен трансформатор потопен во масло од 10 kV серија S11

Забелешка: За трансформатори со номинален капацитет од 500 kVA и подолу, загубата на оптоварување над рампата во табелата е применливи за на Dyn11 група за поврзување, а загубата на оптоварување под рампата е применлива за групата за поврзување Yyn0.

10kV серија S13 трифазен ол-потопен дистрибутивен трансформатор

Трифазен дистрибутивен трансформатор потопен во масло од 10kV серија S14

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

1. Дали сте фабрика или трговска компанија?

Фабрика, можеме да гарантираме дека нашата цена е разумна и конкурентна.

2. Кога можам да ја имам цената?

Обично цитираме во рок од 24 часа по добивањето на вашето барање.

3. Дали можеме да го испечатиме нашето лого и името на компанијата на производите?

Да, се разбира, прифаќаме OEM.

4. Кое е времето на носење?

Времето на испорака зависи од нарачаните количини, нормално во рок од 15-20 дена по приемот на уплатата.

5. Како е вашиот процес на контрола на квалитетот?

Сите производи ќе бидат проверени почнувајќи од додатоците и ќе бидат извршени со рутински тестови пред да заминат нашата фабрика.

6. Како да ги решите проблемите со квалитетот по продажбата?

Направете фотографии или видео од проблемите со квалитетот и испратете ни за наша проверка и потврда, а ние ќе направиме a задоволно решение за вас во рок од 1-3 дена.

7. Колку е времето на гаранцијата?

12 месеци од датумот на испорака.

8. Зошто да не одберете нас

● Ние сме специјализирани во областа повеќе од 14 години и имаме добро искусен тим за истражување и развој кој го презема дизајнот и развојна работа за секој проект врз основа на посебните барања на клиентите.
● Имаме исклучително строга процедура за КК од компоненти до готови производи.
● Стабилен период на производство во рок од 15-20 дена.
● Имаме целосен сет на тест извештаи за производите.
● Обезбедено решение во еден чекор.
