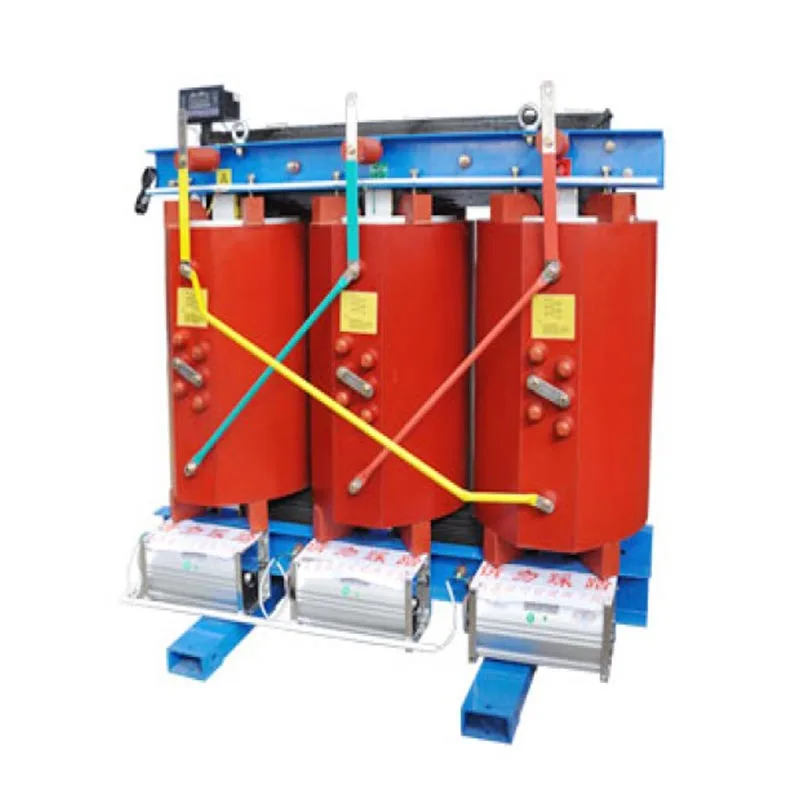

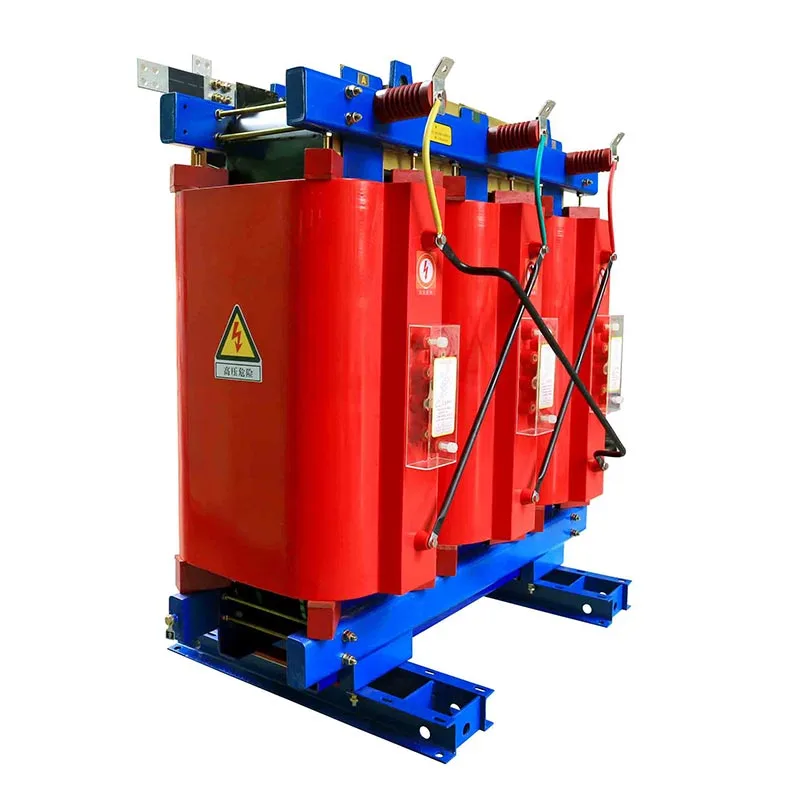

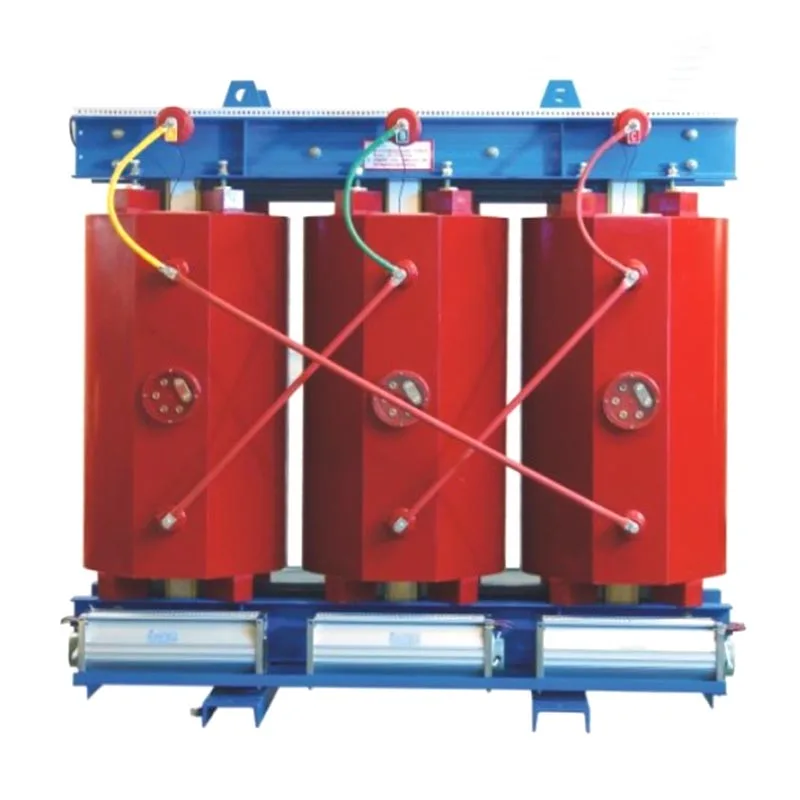

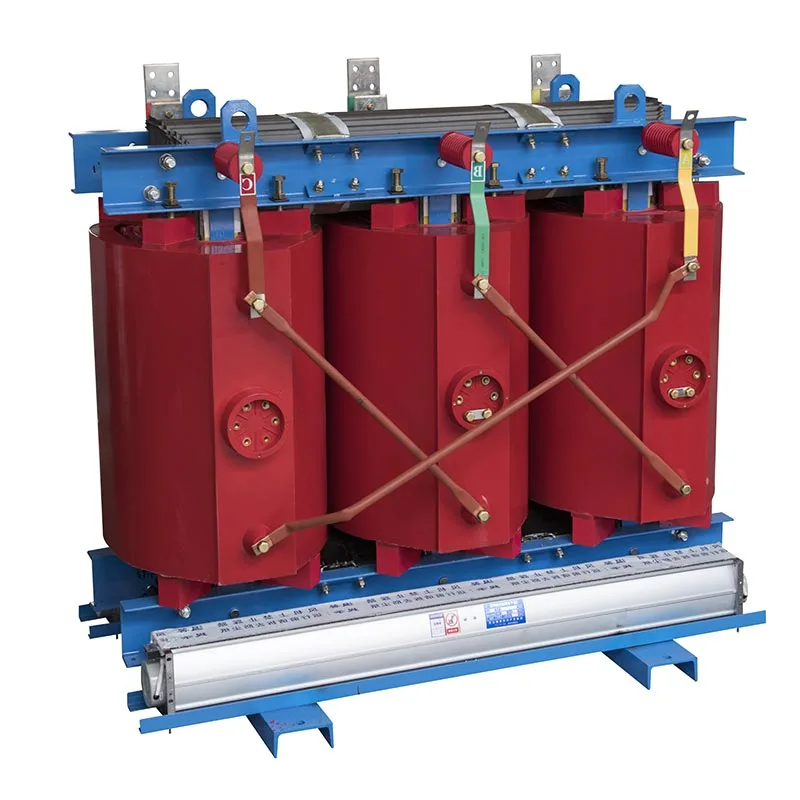

Трансформаторот од сув тип на леана смола Usune 500 kVA е единица за дистрибуција на енергија без масло која користи воздух за ладење и изолација. Неговите намотки се целосно инкапсулирани во епоксидна смола отпорна на високи температури, целосно елиминирање на безбедносните опасности како што се истекување масло, пожари и експлозии. Уредот има мало делумно празнење, минимална бучава и нула емисии на загадувачи, што овозможува долгорочна работа без одржување. Таа е погодна за различни тешки апликации за напојување во затворен простор и е широко користен во системите за дистрибуција на електрична енергија за комерцијални згради, болници, училишта, индустриски постројки и метро.
Трансформаторот од сув тип од лиена смола од 500 kVA не содржи изолационо масло и користи класа H материјали за леење отпорни на високи температури. Нема да се запали, да експлодира или да истече масло под ненормални услови како што се преоптоварувања или кратки споеви. Внатрешната инсталација не бара специјализирани објекти за заштита од пожари како јами за нафта или заштитни ѕидови, ефикасно намалувајќи ги градежните и помошните трошоци.
Не постои ризик од истекување на нафта или штетни емисии на гас за време на работата, со што се обезбедува усогласеност со зелената зграда и еколошки стандарди. Може да се инсталира директно во затворени простори - како што се запечатени простории за болничка опрема или комори за опрема за подземна подземна железница - без потреба од системи за искористување на отпадното масло, кои нудат одлични приспособливост на животната средина.
Оптимизираното ламинирање на јадрото и симетричните структури за намотување значително ги намалуваат електромагнетните вибрации и работен шум. Процесот на вакуумско леење ги елиминира внатрешните меури за намотување, ефикасно контролирајќи делумно празнење и спречување на стареењето на изолацијата, со што се обезбедува стабилна, континуирана работа повеќе од 20 години.
За јадрото се користи висококвалитетен силиконски челик ориентиран кон зрно, со што значително се намалуваат загубите без оптоварување и оптоварување. Дизајниран за сценарија кои бараат континуирано 24-часовно напојување - како што се фабрики и комерцијални згради - значително ја намалува долгорочната потрошувачка на енергија, усогласувајќи се со глобалните стандарди за заштеда на енергија.
Се одликува со интегрирана структура која користи воздушна изолација и природно воздушно ладење, со што се елиминира потребата од периодична замена, филтрирање или тестирање на изолационото масло. Рутинското одржување е ограничено на едноставна прашина отстранување и проверка на приклучоците на терминалите, драстично намалувајќи ги трошоците за работна сила и материјали поврзани со тековните операции и одржување.
Работи сигурно при амбиентални температури кои се движат од -20°C до +40°C, на надморска височина до 1.000 метри и во релативна влажност од ≤95% (некондензира). Запечатените лиени намотки се отпорни на прашина, влага и блага корозија, правејќи ја единицата погодна за сложени средини како што се подземни простори, влажни фабрички објекти и медицински чисти соби.
Во споредба со трансформатори потопени во масло со ист капацитет, оваа единица е помала и полесна и бара помалку простор за дистрибуција на електрична енергија. Леснотијата на транспорт, кревање и монтажа на лице место ефикасно ја скратуваат конструкцијата временска рамка за проекти за дистрибуција на електрична енергија.
Трансформаторот од сув тип на леана смола Usune 500 kVA работи на принципот на електромагнетна индукција, постигнувајќи Конверзија на наизменичен напон и пренос на енергија преку спојување со магнетен тек помеѓу примарното и секундарното намотки. Основниот оперативен процес е како што следува:
1. Наизменичната струја што тече низ примарното намотување генерира наизменичен магнетен тек во железото јадро;
2. Наизменичниот магнетен флукс поминува низ секундарната намотка, предизвикувајќи наизменична електромоторна сила преку електромагнетна индукција;
3. Трансформацијата на напонот (зголемување или намалување) и преносот на енергија се постигнуваат врз основа на фиксниот однос на вртежи помеѓу примарните и секундарните намотки.
За разлика од трансформаторите потопени во масло, оваа единица целосно се потпира на воздухот како медиум за изолација и дисипација на топлина помеѓу јадрото и намотките, не содржи изолационо масло. Топлината се троши преку природна конвекција или присилно воздушно ладење, овозможувајќи сигурна и стабилна трансформација на напонот во затворени внатрешни средини.
| Ставка | Технички параметар |
| Опсег на номинален капацитет | 30 ~ 2500 kVA (прилагоден стандарден модел од 500 kVA) |
| Номинален напон на висок напон | 10 kV / 10,5 kV |
| Нисконапонски номинален напон | 0,4 kV |
| Номинална фреквенција | Компатибилен со двофреквенција 50/60Hz |
| Векторска група | Dyn11 |
| Импеданса напон | 4% ~ 6% (стандардна конфигурација 6%) |
| Ставка | Технички параметар |
| Дозволена амбиентална температура | -20℃+40℃ |
| Применлива надморска височина | ≤1000 м |
| Дозволена релативна влажност | ≤95% (без кондензација) |
| Стандардна локација за инсталација | Затворен |
Метро станица со средна големина во Источна Кина набави три трансформатори од сув тип од леана смола Usune од 500 kVA на системи за осветлување, вентилација и контрола на сигналот. Околините на метрото се затворени и влажни со строги барања за заштита од пожари; Трансформаторите потопени во масло претставуваат безбедносни ризици во таквите поставки. Од влегувањето сервис пред три години, опремата покажа ниски нивоа на бучава и стабилни перформанси делумно празнење без да се бара често одржување, целосно исполнувајќи ги безбедносните стандарди за подземни железнички транзитни операции.
Терциерната болница ги замени застарените трансформатори потопени во масло со два Usune 500kVA трансформатори од сув тип на напојување прецизна медицинска опрема како што се КТ и МРИ скенери. Овие производи ги елиминираат ризиците од пожар и загадување и работи тивко, обезбедувајќи стабилно напојување за медицинска опрема; дополнително, нивната природа без одржување значително го намалува обемот на работа за управување со опремата на болницата.
А1: Да. Опремата користи вакуумско лиење со епоксидна смола за да создаде целосно запечатена структура на намотување, ефикасно отпорен на влага, прашина и корозија. Работи стабилно во средини со релативна влажност до 95% (некондензира) и е широко погоден за простории за опрема на метрото, подземни простории за дистрибуција и влажни фабрички капацитети. За околини со продолжена кондензација, достапни се куќишта со сопствена IP оцена подобрување на водоотпорноста.
А2: Опремата во суштина не бара одржување, не бара замена, филтрирање или тестирање на изолацијата масло. Рутинското одржување вклучува само чистење на прашината од намотките со компримиран воздух и проверка на терминалот затегнатост на секои шест месеци; не е потребна специјализирана опрема за тестирање, што резултира со значителни долгорочни заштеда на оперативни трошоци.
А3: Примарната предност е отсуството на ризици од пожар или експлозија. Традиционалните трансформатори потопени во масло содржат запаливо изолационо масло - што ги прави подложни на пожар или експлозија во случај на краток спој или прегревање - и бараат помошни објекти како што се јами за нафта и огнени ѕидови. Користат трансформатори од сув тип на леана смола цврста смола отпорна на пламен и не содржи запаливи средства; тие не пропагираат оган во случај на дефект и може да се инсталира директно на густо населени затворени локации - како што се болници, училишта и шопинг трговски центри-без потреба од дополнителна противпожарна инфраструктура.
