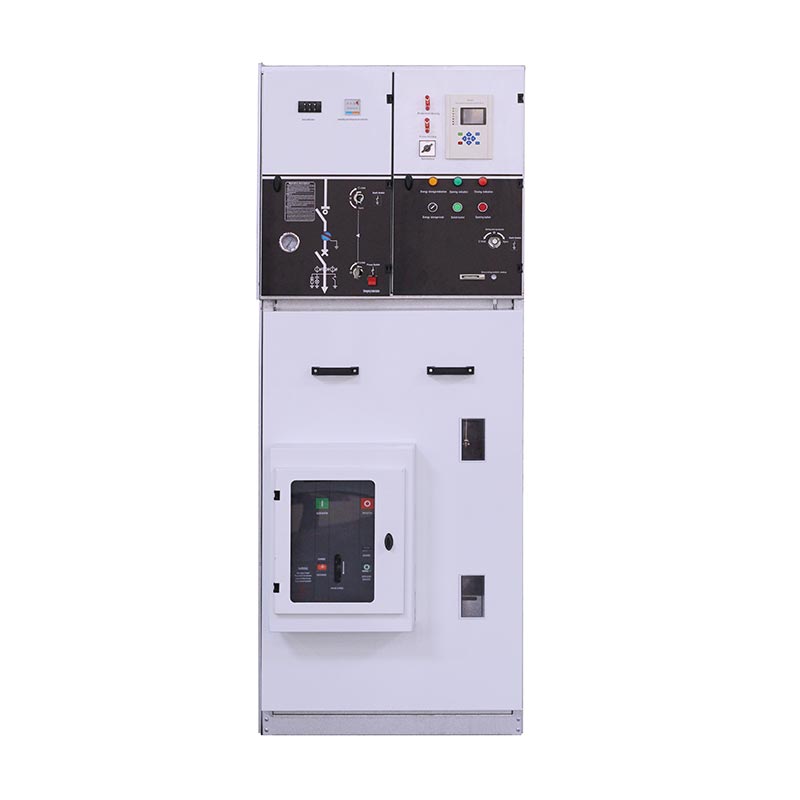

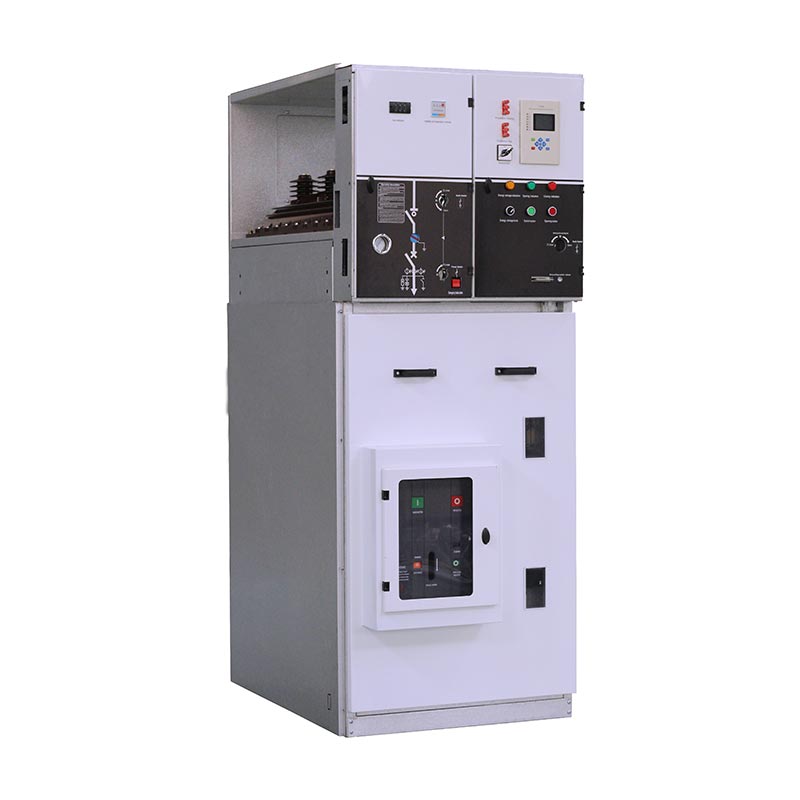

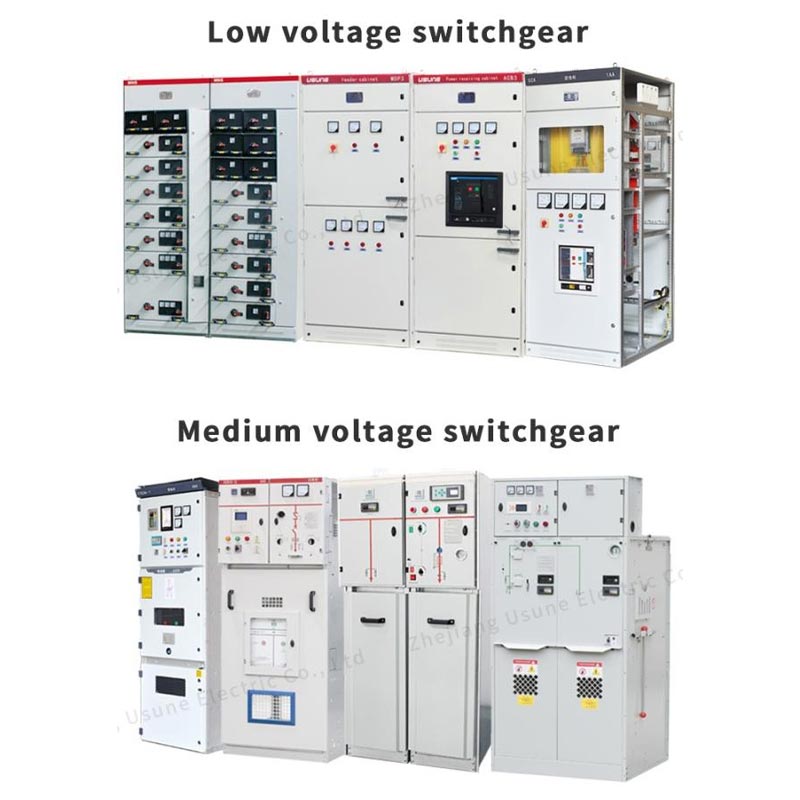

Прстен главна единица со прекинувач

Главниот прстен од серијата USUNE XGN15 со прекинувач е компактен, скалабилен, затворен со метал. дизајнирани за автоматизација на дистрибуција на електрична енергија. Целиот кабинет користи технологија за изолација на воздухот, балансирање на безбедноста и компактност, што го прави погоден за различни сценарија за инсталирање на ограничен простор. Неговата едноставна структура и флексибилно работење значително намалување на изградбата на самото место и потешкотиите за последователно одржување, подобрувајќи ја дистрибуцијата на електрична енергија ефикасност на работењето.

Како професионален производител со долгогодишно искуство, USUNE поседува комплетно истражување и развој, производство и тестирање систем. Производите од серијата XGN15 се независно произведени во сопствена фабрика, со секој чекор од суровини материјали на готови производи строго придржувајќи се до меѓународните стандарди за да се обезбеди постојан и стабилен квалитет на производот.

Основна конфигурација и технички предности

1.Конфигурација на главниот прекинувач

Главниот прекинувач во оваа серија, Ring Main Unit with Circuit Breaker, е независен прекинувач за оптоварување SF6 произведен од USUNE, нудејќи предности како долг работен век, стабилни перформанси и ниски трошоци за одржување. Тоа може да биде опремен и со најсовремени вакуумски прекинувачи според потребите на корисниците, што дополнително го подобрува капацитетот за кинење и нивото на заштита на опремата, прилагодувајќи се на различни сценарија за дистрибуција на енергија.

2.Режими на работа и ниво на автоматизација

Главниот прекинувач поддржува и рачен и електричен режим на работа за да се прилагоди на различните операции на лице место барања. Може да биде опремен со FTU и RTU уреди, совршено задоволувајќи ги барањата за „четири далечински“ (далечински контрола, далечинско сигнализирање, далечинско мерење и далечинско прилагодување) на автоматизација на дистрибуција на енергија, реализирање интелигентно следење и управување со системот за дистрибуција на електрична енергија и поставување на темелите за интелигентни надградба на електричната мрежа.

3.Напредна технологија

Апликации Интегрирајќи ја напредната технологија за сензори и најновите заштитни релеи, може прецизно да следи Работен статус на опремата во реално време, брзо реагирање на ненормални услови и осигурете ја безбедноста на напојувањето дистрибутивни системи и опрема. Усвојувањето на лесна и флексибилна шема за склопување го намалува транспортот и потешкотии со инсталацијата, додека го олеснуваат подоцнежното одржување и проширување, исполнувајќи ја моќта што постојано се менува дистрибутивни потреби на пазарот.

Апликација

Главна единица со прстен со прекинувач е погодна за енергетски системи од 50/60 Hz, 12-36 kV и е широко користен во индустриски и граѓански кабелски прстенести мрежи и терминали за напојување. Како професионална опрема за дистрибуција на енергија снабдувач, USUNE го оптимизира дизајнот на производот, што го прави особено погоден за следните сценарија:

- Урбана станбена дистрибуција на електрична енергија, мали трафостаници, прекинувачки станици и монтажни трафостаници;
- Индустриски и рударски претпријатија, трговски центри, аеродроми, метро и други јавни места;
- Нови енергетски полиња како што е производството на енергија од ветер;
- Клучни јавни објекти како што се болници, стадиони, железници и тунели.

Во Кина, прстенестата главна единица со прекинувач е широко користена во различни урбани и рурални електрични мрежи реновирање проекти, добивајќи постојани пофалби од корисниците за неговите стабилни перформанси и сигурен квалитет.

Работна состојба

- Надморска височина ≤1000мм
- Амбиентална температура: 45℃~-35℃, максимална температурна разлика ≤25℃
- Просечната дневна релативна влажност не надминува 95%
- Просечната месечна релативна влажност не надминува 90%
- Сеизмички капацитет: сеизмичкиот интензитет не надминува 8 степени
- Без насилни вибрации и удари, пожар, хемиска корозија, поле на ризик од експлозија

Технички параметри

Параметар за конфигурација на куќиште

Дојдовен LBS

Трафо заштити

Мерење

Cbog со метар

Cb појдовен

Структура и конфигурација на прекинувачот

Работен механизам

(1) Механизам за работа со една пружина со двојна функција: тип К

Функцијата за префрлување се ракува независно со лост или мотор.
Функцијата на прекинувачот за заземјување независно се отвора и затвора со помош на работна рачка, а работната енергија е обезбедена од пружина за компресија, која се ослободува за да го затвори или исклучи контактот.

(2) Двоен функционален механизам за работа со двојна пружина: Тип А

Функцијата за префрлување се управува независно со лост или мотор, а работната енергија се обезбедува со a пружина за компресија, која се ослободува за да се затвори контактот. Независна операција за отворање и затворање со копче (0) или единица за исклучување или уред за исклучување на шант.
Функцијата на прекинувачот за заземјување работи независно со рачката за работа и работната енергија се обезбедува со a пружина за компресија, која се ослободува за да се затвори или исклучи контактот.

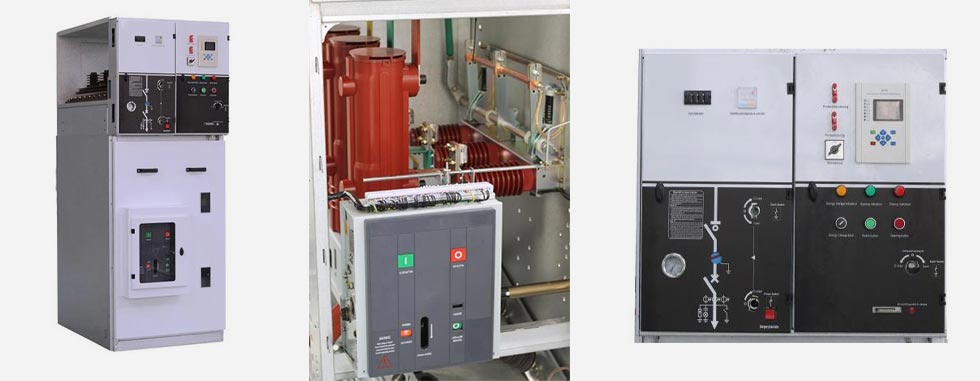

① Соба за автобуси
② Главен прекинувач
③ Кабелска соба
④ Работен механизам, механизам за испреплетување и просторија за контрола на низок притисок

Целиот кабинет за разводни уреди може да се подели на горните и долните две единици, горната единица на кабинетот вклучува на автобуска просторија, прекинувач за оптоварување, просторија за работни механизми и просторија со низок напон, а долната единица е одвоена од кабелот соба. Целата горна единица може да се замени.

◇ Соба со автобус

Собата на собирницата е уредена на горниот дел од кабинетот. Во просторијата на собирницата, главните шини се поврзани заедно и поминуваат низ целиот ред на разводни уреди.

◇ Прекинувач за прекин на оптоварување

Прекинувачката просторија е опремена со прекинувач за оптоварување со сулфур хексафлуорид од типот SFG. Школката на прекинувачот за оптоварување е направена на се истури епоксидна смола, наполнета со гас сулфур хексафлуорид (SF6) како изолационен медиум, а обвивката е обезбедена со дупка за набљудување. Преклопната просторија може да биде опремена со мерач на густина на гас SF6 или густина на гас со контакт за аларм според барањата на клиентите.

◇ Кабелска соба

Кабинетот со прекинувач за оптоварување има пространа просторија за кабли, која главно се користи за поврзување со кабел, така што едножилната или каблите со три јадра може да се поврзат со помош на наједноставната незаштитена глава на кабелот, а може и доволен простор сместат громобран, струен трансформатор, долен прекинувач за заземјување и други компоненти. Според стандардниот дизајн, на вратата на кабинетот има прозорец за набљудување и безбедносен уред за блокирање. Долна плоча на просторијата за кабли со капак за заптивка и Стегач за кабел со соодветна големина со носач за потпора. Долната плоча на просторијата за кабли и рамката на вратата може да се отстранат до олесни инсталација на кабел.

◇ Работен механизам, механизам за испреплетување и просторија за контрола на низок притисок

Просторијата за заклучени механизми, исто така, делува како контролен панел. Нисконапонската просторија е опремена со пружина механизам со индикатор за положба и механички уред за блокирање, а може да биде опремен и со помошен контакти, патувачки намотки, механизми за итни патувања, капацитивни живи дисплеи, брави за клучеви и електрични уреди за работа. На во исто време, просторот на комората со низок притисок може да биде опремен и со контролни јамки, метри и заштитни релеи, и кабинетот широк 750 mm има две идентични комори со низок притисок за повеќе додатоци.

Кабинетот на прстенестата мрежа опремена со прекинувачи главно се користи како главно напојување во прстенестата мрежа систем за напојување, влезната линија кабинет на мирување напојување и средниот дел кабинет на двојна систем за напојување.

◎ Прстенот на модулот XGN15 V вклучува:

(1) Вакуумски прекинувач
(2) Прекинувач на сулфур хексафлуорид
(3) Механизам и блокирање
(4) Прекинувач за заземјување

◎ Начин на инсталација

Предно фиксирано, странично/странично поставено фиксирано

◎ Главна структура

(1) Од врвот до дното, просторијата за инструменти, просторијата за автобуси, просторијата за прекинувачи за оптоварување (изолација), просторијата за прекинувачи, кабелот соба.
(2) CT, PT, громобран, прекинувач за заземјување и уред за заштита на реле може да се конфигурираат според корисникот потреби.
(3) Прекинувачот и прекинувачот за оптоварување (изолација) може да се испреплетуваат.

Опис на операцијата

1. Работење на рачката: стоејќи пред разводната опрема, држете го горниот дел од рачката и турнете напред, другиот рака што го држи крајот на рачката за да се ротира.
2.Проверете дали вратата на кабинетот е правилно затворена пред напојување или одделена за заземјување.
3. Прекинувачот за манометар мора да се провери пред да се вклучи и исклучи.

Вклучете го

1. Потврдете дека вратата на кабинетот е затворена. Вметнете ја рачката во горната работна дупка и завртете ја спротивно од стрелките на часовникот 180° додека да се слушне гласот на одвојувачката сопирачка. Централниот индикатор на панелот е во позиција; долната врата е затворена а прекинувачот за заземјување е исклучен.

2. Вметнете ја работната рачка во долната работна дупка и ротирајте во насока на стрелките на часовникот за 180° додека не го слушнете затворањето глас; централниот индикатор на панелот е во положбата D; прекинувачот ќе биде вклучен, а потоа работата на напојувањето е завршена.

Исклучете го

1. Исклучете: Вметнете ја рачката во долната работна дупка и вртете спротивна од стрелките на часовникот за 180° додека да слушнете на одвојувачки глас на сопирачката (копче за директна употреба ако има копче); центарот на панелот е во положба, тогаш прекинувач ќе биде исклучен.

2. Проверете дали екранот во живо е надвор за да се осигурате дека просторијата за кабли е електрично неутрална; вметнете го оперативниот рачката во горната работна дупка и ротирајте во насока на стрелките на часовникот за 180° додека не го слушнете гласот за затворање; централниот индикатор на панелот е на позиција и долната врата е отклучена; прекинувачот за заземјување е затворен и потоа прекин на напојувањето операција е завршена.

Транспорт и складирање

Кога преклопниот кабинет е фиксиран на долната плоча, може да се лопата со вилушкар. Кога не е фиксиран на дното плоча, прекинувачот треба да се подигне или да се носи како целина, но треба да се транспортира вертикално на кој било време и не треба да се превртува за да се избегне оштетување на компонентите во кабинетот. Разводна опрема (дури и со надворешна пакување) не треба да се чува надвор долго време.

Одржување

◇ Во нормални околности, ормарот за прстен е без одржување три години.

◇ Механизмите за работа со една и две пружини на прекинувачот за оптоварување не бараат одржување и не бараат какво било подмачкување.

◇ Уредот за заштита на релето треба да се провери според барањата на производителот пред да се стави во него операција.

◇ Циклусот на одржување на кабинетот на прстенестата мрежа е генерално еднаш годишно и специфични мерки за одржување ќе се врши на следниов начин:

(1) Затегнете ги сите електрични приклучоци (главен автобус, прекинувачи, кабли, мерни инструменти) според барањата на упатствата за инсталација.
(2) Исчистете ги сите компоненти со правосмукалка (главен прекинувач, помошен прекинувач, механизам за патување, мотор итн.) и спроведете го изгледот инспекција.
(3) Изведете една операција за затворање/отворање на сите прекинувачи, вклучувајќи го и прекинувачот за заземјување.
(4) Вклучете го напојувањето со помошната контрола (не давајте сигнал за далечинскиот управувач) за електричен секвенцијал операција.

Нарачајте стока

Следниве документи и прилози ќе бидат предадени со кабинетот кога прекинувачот ќе го напушти фабрика:

◇ Производ квалификуван сертификат
◇ Упатства за употреба на производот
◇ Податоци за дизајн инженеринг на производи
◇ Прибор за менувач на кабинетот:
◇ Секоја монтажна комбинација е опремена со рачка за работа на прекинувачот за оптоварување.

Корисниците треба да ги дадат следните информации кога нарачуваат производи:

◇ Шема за ожичување на главното коло и посебни технички барања
◇ План за инсталација на прекинувачи.
◇ Спецификации на моделот на компонентите на кабинетот и помошната јамка, шематски дијаграм на контролната јамка (ако неопходно)
◇ Други посебни барања за писмени информации.

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање
