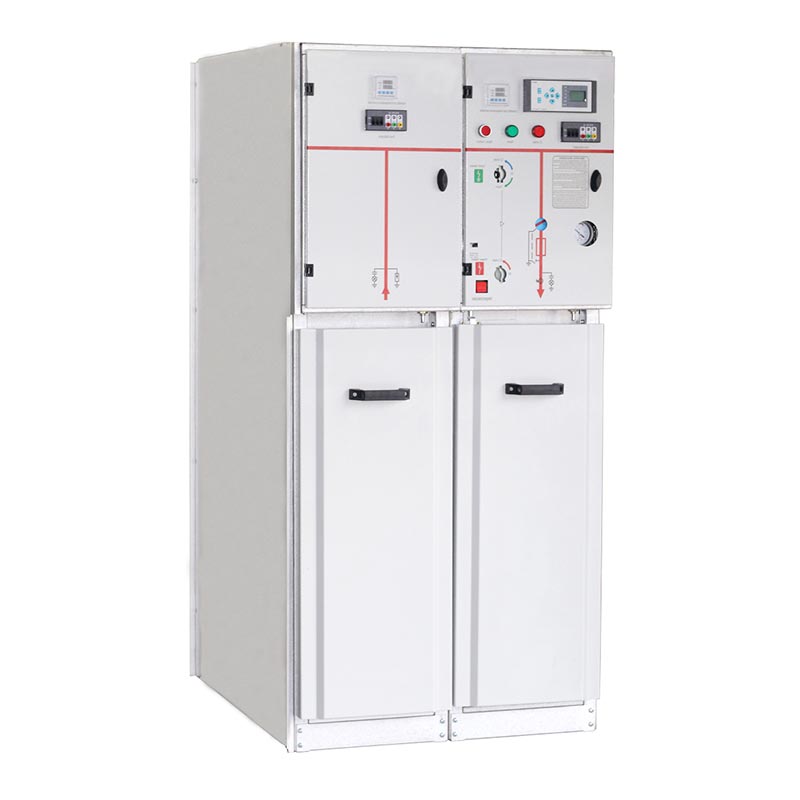

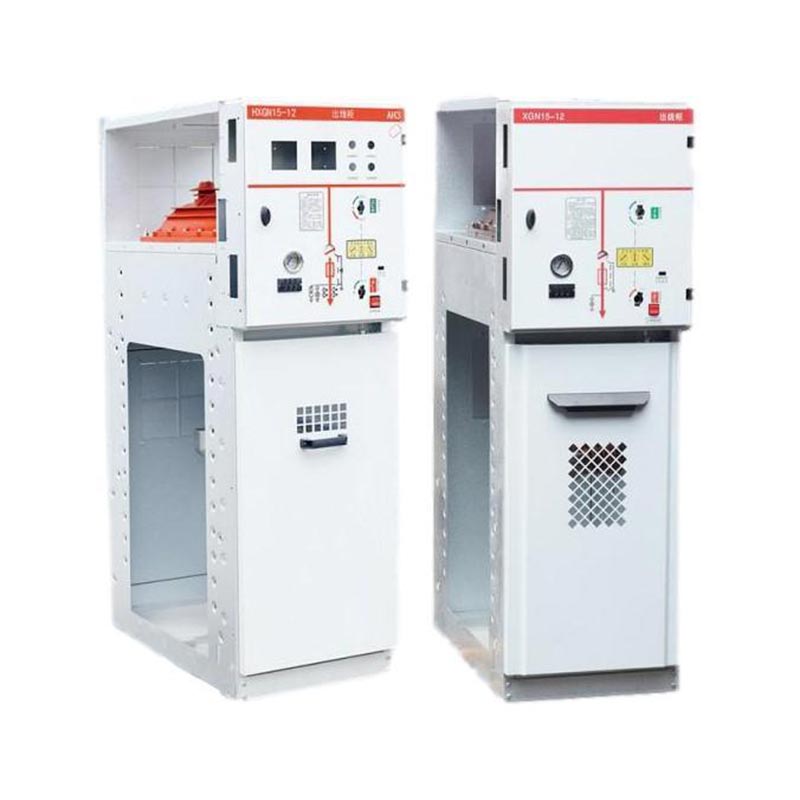

630a Sf6 Прстен Главна единица

Главниот прстен USUNE 630a Sf6 е независна опрема за дистрибуција на електрична енергија со среден напон со високи перформанси развиен и произведен од Zhejiang Yousi Electric Co., Ltd. (професионален производител кој интегрира истражување и развој, производство и продажба на електрична опрема). Овој производ се одликува со фиксна метална конструкција од типот на кутија, со користење SF6 гас како изолација и средство за гаснење на лак. Опремен со SF6 осигурувачи на прекинувачот изолирани со гас, примарно се користи во секундарни дистрибутивни мрежи со максимален номинален напон од 36 kV и номинална струја од 630 А, совршено прилагодлив на барањата за напојување на енергетските системи со наизменична струја 50/60Hz.

Како водечки снабдувач во индустријата за електрична опрема во Кина, USUNE се придржува до филозофијата за производство со висок квалитет. Оваа главна единица за прстен 630A SF6 е произведена во стандардизираната фабрика на компанијата, каде што е строга контрола на квалитетот имплементиран во текот на целиот процес од компоненти до готов производ, обезбедувајќи сигурност на производот и конзистентност.

Основни карактеристики на производот

1. Компактен и лесен дизајн

Главниот прстен 630a SF6 прифаќа компактна структура и лесен дизајн, ефикасно заштедува простор за инсталација и намалување на трошоците за транспорт и инсталација. Обвивката од епоксидна смола обезбедува цврсто запечатување, што ја прави соодветна за сценарија со ограничен простор, како што се мали машински простории и префабрикувани трафостаници, подобрување на лице место флексибилност на апликацијата.

2. Одлична изолација и перформанси за потиснување на лакот

Заградената обвивка е исполнета со гас SF6, обезбедувајќи одлична изолација и перформанси за потиснување на лакот. Тоа е високо отпорен на влага и загадување, овозможувајќи стабилно работење во сурови средини и работа речиси без одржување, што значително ги намалува последователните трошоци за одржување.

3. Едноставна работа и лесна инсталација

Главниот прстен 630a SF6 има дизајн за поврзување со преден кабел, со сите контролни функции централизирани на предниот панел, поедноставувајќи го процесот на работа и олеснувајќи ја работата и дебагирањето. Неговата лесна тежина и компактниот дизајн ја прави инсталацијата поефикасна, овозможувајќи брзо распоредување по инсталацијата.

4. Обилни додатоци

Различни додатоци како што се релеи, трансформатори и одводници на пренапони може да бидат опремени за да се задоволат различните функционални барања на различни сценарија за дистрибуција на електрична енергија, подобрување на приспособливоста и практичноста на производот.

Применливи сценарија

Главната единица за прстен USUNE 630a SF6 е широко користена во индустриски и цивилни кабелски прстенести мрежи и терминали за напојување. Тој е особено погоден за мали секундарни трафостаници, прекинувачки станици, урбана станбена дистрибуција на електрична енергија, индустриски и рударски претпријатија, трговски центри, аеродроми, метро, производство на енергија од ветер, болници, стадиони, железници и други локации, обезбедувајќи сигурно напојување за различни сценарија.

Услови за работа

За да се обезбеди стабилно и безбедно работење, оваа главна единица на прстенот има строги еколошки барања, како што следува:

- Надморска височина: ≤1000мм
- Температура на околината: -35℃-45℃
- Релативна влажност: дневен просек не поголем од 95%; месечен просек не поголем од 90%
- Сеизмичка отпорност: Сеизмички интензитет не поголем од 8 степени
- Еколошки барања: Локации без сериозни вибрации, удари, пожари, хемиска корозија и опасности од експлозија.

Технички параметри

Структура и конфигурација на прекинувачот

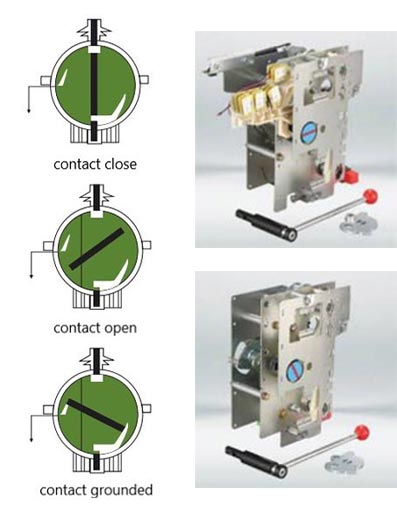

Работен механизам

(1) Механизам за работа со една пружина со двојна функција: тип К

Функцијата за префрлување се ракува независно со лост или мотор.
Функцијата на прекинувачот за заземјување независно се отвора и затвора со помош на работна рачка, а работната енергија е обезбедена од пружина за компресија, која се ослободува за да го затвори или исклучи контактот.

(2) Двоен функционален механизам за работа со двојна пружина: Тип А

Функцијата за префрлување се управува независно со лост или мотор, а работната енергија се обезбедува со a пружина за компресија, која се ослободува за да се затвори контактот. Независна операција за отворање и затворање со копче (0) или единица за исклучување или уред за исклучување со шант.
Функцијата на прекинувачот за заземјување работи независно со рачката за работа и работната енергија се обезбедува со a пружина за компресија, која се ослободува за да се затвори или исклучи контактот.

(3) Изборни компоненти

Една електрична работа: AC 220V 110V; DC 220v 110v
Помошен прекинувач
Калем со еден шант (механизам од типот А): AC 220V 110V; DC 220v 110v
Осигурувачот осигурува помошен индикаторски прекинувач
Индикатор за дефект на земјата

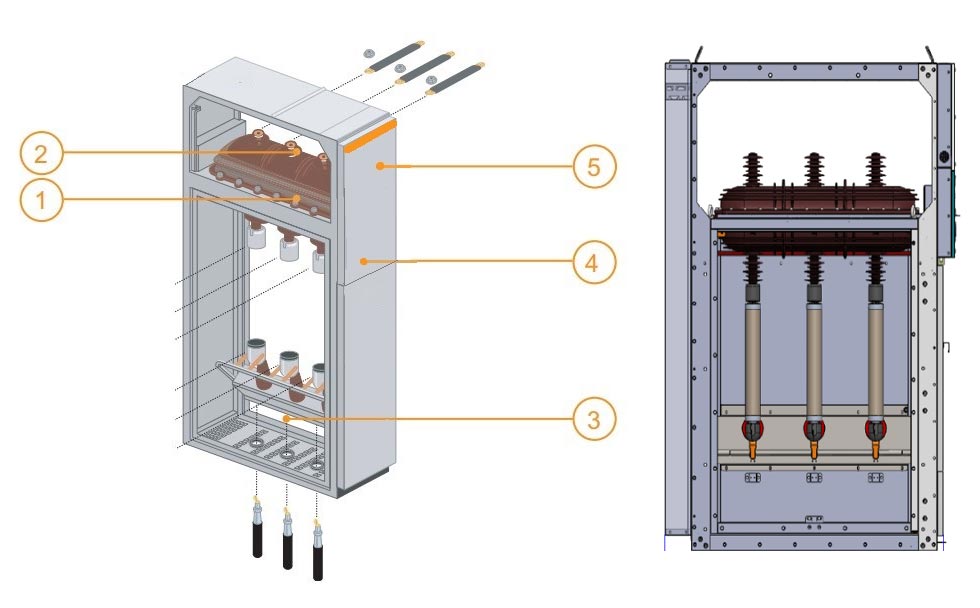

Кабини за заштита од прекинувачи и осигурувачи

1 Разводна опрема Прекинувач и прекинувач за заземјување во куќиште исполнето со SF6.
2 шини сите во иста хоризонтална рамнина, со што се овозможува подоцнежно проширување на разводната табла и поврзување со постоечката опрема.
3 Достапно поврзување преку предниот дел, поврзување со долниот прекинувач и приклучоците на прекинувачот за заземјување или долниот држач за осигурувачи. Оваа преграда е опремена и со прекинувач за заземјување низводно од осигурувачите на СН за заштитните единици.
4 Работниот механизам ги содржи елементите што се користат за ракување со прекинувачот и прекинувачот за заземјување и за активирање на соодветните индикации (позитивен прекин).
5 Нисконапонска инсталација на приклучен блок (ако е инсталирана опција за мотор), осигурувачи за LV и компактни релејни уреди. Ако е потребен повеќе простор, висината на панелот може да се зголеми.

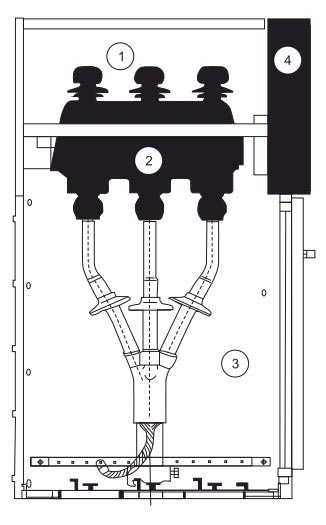

① Соба за автобуси
② Главен прекинувач
③ Кабелска соба
④ Работен механизам, механизам за испреплетување и просторија за контрола на низок притисок

Целиот кабинет за разводни уреди може да се подели на горните и долните две единици, горната единица на кабинетот вклучува автобуска просторија, прекинувач за оптоварување, просторија за работни механизми и просторија со низок напон, а долната единица е одвоена од кабелот соба. Целата горна единица може да се замени.

◇ Соба со автобус

Собата на собирницата е уредена на горниот дел од кабинетот. Во просторијата на собирницата, главните шини се поврзани заедно и поминуваат низ целиот ред на разводни уреди.

◇ Прекинувач за прекин на оптоварување

Прекинувачката просторија е опремена со прекинувач за оптоварување со сулфур хексафлуорид од типот SFG. Школката на прекинувачот за оптоварување е направена истурена епоксидна смола, наполнета со гас сулфур хексафлуорид (SF6) како изолационен медиум, а обвивката е обезбедена со дупка за набљудување. Преклопната просторија може да биде опремена

со мерач на густина на гас SF6 или густина на гас со контакт за аларм според барањата на клиентите.

◇ Кабелска соба

Кабинетот со прекинувач за оптоварување има пространа просторија за кабли, која главно се користи за поврзување со кабел, така што едножилната или каблите со три јадра може да се поврзат со помош на наједноставната незаштитена глава на кабелот, а може и доволен простор се сместуваат громобран, струен трансформатор, долен прекинувач за заземјување и други компоненти. Според стандарден дизајн, вратата на кабинетот има прозорец за набљудување и безбедносен уред за блокирање. Долна плоча на просторијата за кабли со капак за заптивка и стегач за кабел со соодветна големина со држач за поддршка. Долната плоча на просторијата за кабли и рамката на вратата може да биде отстранети за да се олесни инсталацијата на кабелот.

◇ Работен механизам, механизам за испреплетување и просторија за контрола на низок притисок

Просторијата за заклучени механизми, исто така, делува како контролен панел. Нисконапонската просторија е опремена со пружина механизам со индикатор за положба и механички уред за блокирање, а може да биде опремен и со помошен контакти, патувачки намотки, механизми за итни патувања, капацитивни живи дисплеи, брави за клучеви и електрични уреди за работа. Во исто време, просторот на комората со низок притисок може да биде опремен и со контролни јамки, метри и заштитни релеи, а кабинетот широк 750 mm има две идентични комори со низок притисок за повеќе додатоци.

Параметар за конфигурација на куќиште

Дојдовен LBS

Трафо заштити

Мерење

Cbog со метар

Cb појдовен

Опис на операцијата

1. Работење на рачката: стоејќи пред разводната опрема, држете го горниот дел од рачката и турнете напред, а другата рака го држи крајот на рачката за да се ротира.
2.Проверете дали вратата на кабинетот е правилно затворена пред напојување или одделена за заземјување.
3. Прекинувачот за манометар мора да се провери пред да се вклучи и исклучи.

Вклучете го

1. Потврдете дека вратата на кабинетот е затворена. Вметнете ја рачката во горната работна дупка и вртете 180° спротивно од стрелките на часовникот додека не го слушнете гласот на одвојувачката сопирачка. Централниот индикатор на панелот е на позиција; долната врата е затворена и прекинувачот за заземјување е исклучен.
2.Вметнете ја работната рачка во долната работна дупка и ротирајте во насока на стрелките на часовникот за 180° додека не го слушнете гласот за затворање; централниот индикатор на панелот е во положбата D; прекинувачот ќе биде вклучен, а потоа работата на напојувањето е завршена.

Исклучете го

1. Исклучете: Вметнете ја рачката за работа во долната работна дупка и ротирајте во спротивна насока од стрелките на часовникот за 180° додека да слушнете одвојувачки глас на сопирачката (копче за директна употреба ако има копче); центарот на панелот е во положба, потоа прекинувачот ќе биде исклучен.
2. Проверете дали екранот во живо е надвор за да се уверите дека просторијата за кабли е електрично неутрална; вметнете ја работната рачка во горната работна дупка и ротирајте во насока на стрелките на часовникот за 180° додека не го слушнете гласот за затворање; централниот индикатор на панелот е во позиција и долната врата е отклучена; прекинувачот за заземјување е затворен, а потоа прекинува струјата е завршена.

Транспорт и складирање

Кога преклопниот кабинет е фиксиран на долната плоча, може да се лопата со вилушкар. Кога не е фиксиран на дното плоча, прекинувачот треба да се подигне или да се носи како целина, но треба да се транспортира вертикално во секое време и не треба да се превртува за да се избегне оштетување на компонентите во кабинетот. Разводна опрема (дури и со надворешно пакување) не треба да се чува надвор долго време.

Одржување

◇ Во нормални околности, ормарот за прстен е без одржување три години.

◇ Механизмите за работа со една и две пружини на прекинувачот за оптоварување не бараат одржување и не бараат какво било подмачкување.

◇ Уредот за заштита на релето треба да се провери според барањата на производителот пред да се стави во него операција.

◇ Циклусот на одржување на кабинетот на прстенестата мрежа е генерално еднаш годишно и специфични мерки за одржување ќе се врши на следниов начин:
(1) Затегнете ги сите електрични приклучоци (главен автобус, прекинувачи, кабли, мерни инструменти) според барањата на упатствата за инсталација.
(2) Исчистете ги сите компоненти со правосмукалка (главен прекинувач, помошен прекинувач, механизам за патување, мотор итн.) и спроведете го изгледот инспекција.
(3) Изведете една операција за затворање/отворање на сите прекинувачи, вклучувајќи го и прекинувачот за заземјување.
(4) Вклучете го напојувањето со помошната контрола (не давајте сигнал за далечинскиот управувач) за електричен секвенцијал операција.

Нарачајте стока

Следниве документи и прилози ќе бидат предадени со кабинетот кога прекинувачот ќе ја напушти фабриката:

◇ Производ квалификуван сертификат
◇ Упатства за употреба на производот
◇ Податоци за дизајн инженеринг на производи
◇ Прибор за менувач на кабинетот:
◇ Секоја монтажна комбинација е опремена со рачка за работа на прекинувачот за оптоварување.

Корисниците треба да ги дадат следните информации кога нарачуваат производи:

◇ Шема за ожичување на главното коло и посебни технички барања
◇ План за инсталација на прекинувачи.
◇ Спецификации на моделот на компонентите на кабинетот и помошната јамка, шематски дијаграм на контролната јамка (ако неопходно)
◇ Други посебни барања за писмени информации.

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

1. Дали сте фабрика или трговска компанија?

Фабрика, можеме да гарантираме дека нашата цена е разумна и конкурентна.

2. Кога можам да ја имам цената?

Обично цитираме во рок од 24 часа по добивањето на вашето барање.

3. Дали можеме да го испечатиме нашето лого и името на компанијата на производите?

Да, се разбира, прифаќаме OEM.

4. Кое е времето на носење?

Времето на испорака зависи од нарачаните количини, нормално во рок од 15-20 дена по приемот на уплатата.

5. Како е вашиот процес на контрола на квалитетот?

Сите производи ќе бидат проверени почнувајќи од додатоците и ќе бидат извршени со рутински тестови пред да заминат нашата фабрика.

6. Како да ги решите проблемите со квалитетот по продажбата?

Направете фотографии или видео од проблемите со квалитетот и испратете ни за наша проверка и потврда, а ние ќе направиме a задоволно решение за вас во рок од 1-3 дена.

7. Колку е времето на гаранцијата?

12 месеци од датумот на испорака.

8. Зошто да не одберете нас

● Ние сме специјализирани во областа повеќе од 14 години и имаме добро искусен тим за истражување и развој кој го презема дизајнот и развојна работа за секој проект врз основа на посебните барања на клиентите.
● Имаме исклучително строга процедура за КК од компоненти до готови производи.
● Стабилен период на производство во рок од 15-20 дена.
● Имаме целосен сет на тест извештаи за производите.
● Обезбедено решение во еден чекор.
