Преглед на статијата
Овој водич објаснува како функционира главната единица на прстенот со изолација од воздух, кои компоненти ги одредуваат неговите перформанси, како да се проценат неговите технички спецификации и што треба да проверат купувачите пред да го купат. Исто така, ги покрива вообичаените предизвици на апликацијата, оперативната безбедност и практиките за одржување кои можат да помогнат да се намали времето на застој што може да се избегне.

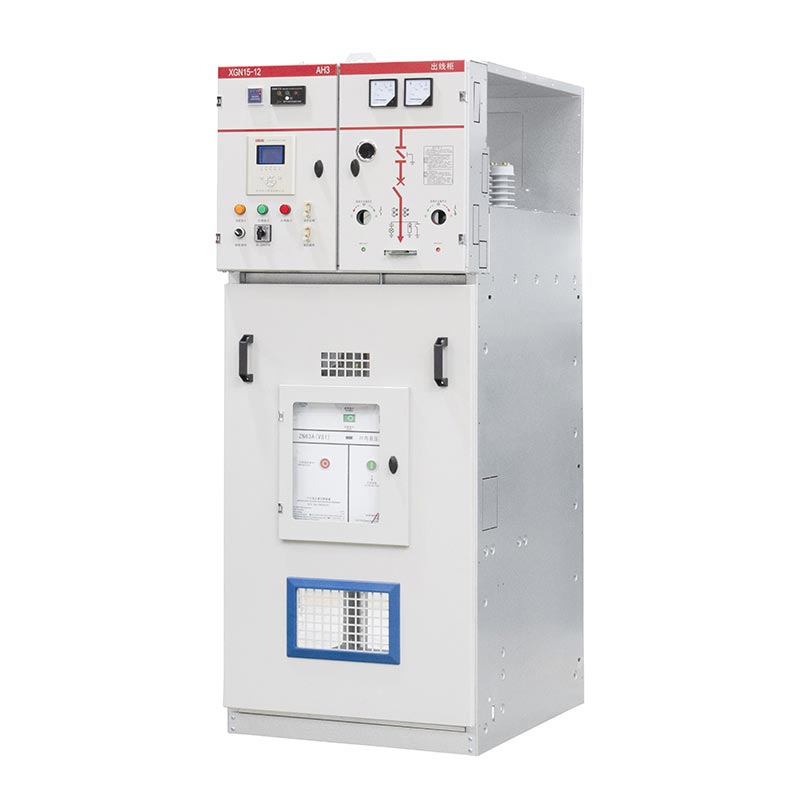

1. Што е главна единица RMU прстен со изолација од воздух?
АнПрстен со воздушна изолација главна единица RMUе склоп на електрична разводна опрема со среден напон дизајниран да поврзува, контролира и изолира кола во дистрибутивна мрежа. Го користи атмосферскиот воздух како изолационен медиум околу применливите напонирани компоненти наместо да се потпира на гасот SF6 како примарен изолационен медиум во тие прегради.
Терминотпрстен главната единицаја опишува улогата на опремата во распоредот на дистрибуција на прстенот. Прстенот вообичаено поврзува повеќе точки на дистрибуција, овозможувајќи моќта да стигне до трафостаницата од различни правци кога дизајнот на мрежата и работната конфигурација го дозволуваат тоа. RMU комбинира неколку функции на префрлување во компактно куќиште, помагајќи им на операторите на дистрибуција да управуваат со поврзувањата на доводниците и трансформаторот.
За разлика од дистрибутивниот трансформатор, кој го менува електричниот напон, RMU управува со поврзувањето и исклучувањето на среднонапонските кола. Во зависност од неговата конфигурација, може да обезбеди префрлување на оптоварување, изолација, заземјување и заштита на фидер преку осигурувачи или прекинувачи.
RMU изолирани со воздух се користат во апликации каде што на инженерите им се потребни јасно дефинирани функции на префрлување, аранжман на изолација без гас и конфигурација прилагодена на околината за инсталација. Пред да наведе еден, проектниот тим треба да го потврди напонот на системот, нивото на дефект, шемата за работа, достапниот простор и применливите барања за комунални услуги.
2. Како функционира RMU изолирана со воздух?
Воздушно изолиран RMU управува со електричната енергија преку контролирање на врските помеѓу влезните прстенести доводници и излезните дистрибутивни кола. Во типичен тринасочен распоред, две функционални единици ги поврзуваат деловите на прстенестиот кабел, додека третата го снабдува или заштитува локалниот трансформаторски доводник.
Нормална работа на дистрибуција
При нормална работа, преклопните уреди се позиционирани според одобрениот оперативен план на мрежата. Многу дистрибутивни мрежи користат распоред на кабел во облик на прстен со нормално отворена точка. Овој аранжман зачувува алтернативен пат за снабдување без нужно да го оперира целиот прстен како затворена јамка.
Изолација на дефект и обновување на снабдувањето
Ако делот од кабелот развие дефект, заштитните уреди го откриваат или прекинуваат дефектот како што е дизајниран, додека операторите или одобрениот систем за автоматизација го изолираат погодениот дел. Преостанатата здрава мрежа потоа може да се обнови преку алтернативен фидер, под услов да го дозволат тоа рејтингот на опремата, капацитетот на мрежата, координацијата на заштитата и процедурите за префрлување.
| Работна состојба | Функција RMU | Оперативна цел |
|---|---|---|
| Нормална работа | Ги одржува назначените врски на колото. | Испорача енергија на поврзаните товари. |
| Планирано одржување | Го изолира соодветното коло и овозможува одобрени процедури за заземјување. | Воспоставете безбедна работна состојба. |
| Дефект на кабелот | Работи со шемата за заштита на системот за да го прекине или изолира засегнатиот дел. | Ограничете ја погодената област на мрежата. |
| Обнова на мрежата | Овозможува овластено префрлување за повторно поврзување на здрави делови каде што е дозволено. | Вратете ја услугата што е можно побрзо и безбедно. |
Важно е да се разликува префрлување на оптоварување од прекин на дефект. Прекинувачот за прекин на оптоварувањето е дизајниран за одредени должности на префрлување; не смее да се претпоставува дека ја прекинува секоја струја на куса врска. Заштитата од дефект може да бара координирана комбинација на прекинувач со осигурувачи или прекинувач со соодветно заштитно реле.
3. Кои се главните компоненти на RMU изолирана од воздух?
Точниот внатрешен распоред варира во зависност од производителот и моделот, но повеќето дизајни комбинираат преклопни уреди, проводници, изолациски структури, безбедносни механизми и опционална опрема за следење.
Вчитај прекинувачи
Прекинувачите за прекин на оптоварување ги поврзуваат или исклучуваат кола под нивните наведени нормални услови за префрлување на оптоварување. Во конфигурацијата на прстенот, тие им овозможуваат на операторите да ги контролираат дојдовните и излезните делови на кабелот. Нивните оценети способности за изработка, кршење и краткотрајно издржување мора да одговараат на предвидената должност.
Собирници и електрични приклучоци
Собирниците обезбедуваат проводни патеки помеѓу функционалните единици. Нивниот материјал, пресек, квалитетот на поврзувањето и термичкиот дизајн влијаат на способноста за пренос на струја и зголемувањето на температурата. Приклучоците на каблите исто така мора да бидат компатибилни со наведениот тип на кабел и распоред на инсталација.
Прекинувачи за заземјување и заклучување
Прекинувачите за заземјување обезбедуваат средство за заземјување на одредени изолирани делови од кола кога одобрената работна секвенца го дозволува тоа. Механичките или електричните брави помагаат да се спречат забранетите операции на префрлување. Овие механизми се важни, но тие не ја заменуваат верификацијата на изолацијата и отсуството на напон според важечката безбедносна процедура.
Комбинации со прекинувачи со осигурувачи или прекинувачи
Трансформаторските колибри може да користат комбинација на прекинувач со осигурувачи или прекинувач со заштитни релеи. Соодветното решение зависи од карактеристиките на трансформаторот, очекуваната струја на дефект, барањата за селективност и филозофијата за заштита на мрежата.
Изолатори, куќишта и додатоци за следење
Изолационите потпори ги одржуваат потребните електрични празнини и ги поддржуваат компонентите под напон. Куќиштето ја штити опремата од еколошките и механичките услови наведени за производот. Изборните индикатори за напон, индикаторите за премин на дефекти, моторните оператори и комуникациските уреди можат да ја подобрат оперативната видливост и далечинскиот управувач кога се правилно интегрирани.
4. Кои придобивки ги нуди воздушната изолација?
Воздушната изолација може да понуди практични придобивки за проектите за дистрибуција, особено кога сопственикот на проектот сака да избегне изолација базирана на SF₆ во соодветните прегради. Вредноста на овие придобивки зависи од дизајнот на опремата и опкружувањето за работа.
- Нема потреба од SF₆ во преградите изолирани со воздух:Соодветниот дизајн ги избегнува размислувањата за ракување, следење на истекување и враќање на крајот на работниот век поврзани со SF6 во тие прегради.
- Видливи и достапни аранжмани каде што се дизајнирани:Некои конструкции ги прават компонентите и позициите за префрлување полесни за прегледување на обучениот персонал. Пристапноста мора да биде потврдена за точниот модел.
- Модуларна конфигурација:Функционалните единици може да се организираат за да задоволат различни барања за влез, излез и трансформатор-хранител кога семејството на производи ги поддржува потребните комбинации.
- Практично планирање за одржување:Без SF₆ во деловите изолирани со воздух, операторите избегнуваат сервисни задачи поврзани со гас за тие делови, иако електричното и механичкото одржување останува суштинско.
- Поддршка за автоматизација на дистрибуција:Изборните моторни оператори и додатоците за следење можат да поддржуваат далечинско префрлување и известување за статусот.
Кои се ограничувањата?
Дизајните изолирани со воздух може да бараат поголеми електрични празнини и поголем отпечаток за инсталација од некои алтернативи изолирани со гас. Влажноста, контаминацијата, кондензацијата, надморската височина и условите на куќиштето исто така може да влијаат на перформансите на изолацијата. Дизајнот без гас не значи автоматски работа без одржување или супериорни перформанси во секоја средина.
Купувачите треба да ја споредат целосната конфигурација на опремата, трошоците за инсталација, барањата за животниот циклус, условите за животната средина и важечките прописи наместо да изберат RMU само врз основа на изолациониот медиум.
5. Каде се користат RMU изолирани со воздух?
Прстените главни единици изолирани со воздух може да опслужуваат низа апликации за дистрибуција на среден напон, што е предмет на нивните оценки за напон, аранжмани за заштита, конструкција на куќиштето и одобрени услови за инсталација.
Индустриски постројки
Фабриките и преработувачките капацитети користат среднонапонска дистрибутивна опрема за снабдување со трансформатори, производствени области и други електрични оптоварувања. RMU може да поддржува изолација на фидер и да им помогне на тимовите за одржување да управуваат со мрежните делови без непотребно да влијае на целата локација.
Комерцијални и станбени објекти
Канцелариски комплекси, развој на станови, имоти за малопродажба и проекти за мешана употреба може да користат RMU на локални дистрибутивни трафостаници. Компактните функционални аранжмани може да го поедностават управувањето со повеќекратните доводници на трансформатори во планираната електрична инфраструктура.
Комунални дистрибутивни мрежи
Операторите на дистрибуција може да инсталираат RMU на точките за поврзување на мрежата за да ги контролираат деловите на доводникот и да ги поддржат процедурите за обновување. Избраната единица мора да ги задоволува барањата за заштита, префрлување, инсталација и документација специфични за услужните програми.
Проекти за обновливи извори на енергија и инфраструктура
Сончевите инсталации, инфраструктурни објекти и други енергетски проекти може да бараат среднонапонско префрлување помеѓу собирните кола, трансформаторите и дистрибутивната мрежа. RMU мора да се избере според вистинскиот придонес за дефект, должноста на прекинувачот и дизајнот на мрежното поврзување.
За надворешни или крајбрежни инсталации, проектните тимови треба дополнително да ја проценат заштитата на куќиштето, отпорноста на корозија, температурниот опсег, контролата на кондензацијата и запечатувањето на влезот на кабелот. Соодветноста на кој било конкретен модел мора да се потврди во однос на декларираните услови за сервисирање од производителот.
6. Кои спецификации треба да ги проверат купувачите?
Изборот на RMU изолиран од воздух бара повеќе од совпаѓање со номинален напон. Неточните оценки или несоодветниот аранжман за заштита може да создадат безбедносни ризици, одложувања во пуштањето во работа и скапи промени на опремата. Купувачите треба да му ги достават на производителот мрежните параметри и проектните барања пред да побараат понуда.
| Спецификација | Што да се потврди | Зошто е важно |
|---|---|---|
| Номинален напон | Компатибилност со номиналниот и максималниот работен напон на системот. | Осигурува дека оценките за изолација и опрема одговараат на мрежата. |
| Номинална струја | Оценки на струјата на собирницата, прстенестиот прекинувач и фидер. | Спречува избор на опрема несоодветна за очекуваното оптоварување. |
| Перформанси на краток спој | Оценето кратко време ги издржува тековните, времетраењето и релевантните задачи за правење или прекинување. | Ја поклопува разводната опрема со пресметаното ниво на дефект. |
| Функционална конфигурација | Број на начини, прстенести прекинувачи, доводници за трансформатори и одредби за проширување. | Ја усогласува опремата со еднолинискиот дијаграм. |
| Метод на заштита | Комбинација со прекинувач со осигурувачи или распоред на прекинувачот и релето. | Поддржува правилно расчистување и координација на дефекти. |
| Изолација и празнини | Дизајн на воздушна изолација и потребните електрични празнини. | Поддржува диелектрични перформанси под одредени услови. |
| Опкружување за инсталација | Внатрешна или надворешна употреба, надморска височина, влажност, температура и загадување. | Ги намалува ризиците поврзани со животната средина и изолацијата. |
| Заштита на куќиштето | Специфичен IP рејтинг и барања за пристап. | Ја дефинира заштитата од навлегување во тестирани услови. |
| Безбедносна класификација | Потребна класификација со внатрешен лак, достапни страни, струја и времетраење. | Се осврнува на барањата за заштита на персоналот специфични за проектот. |
| Автоматизација | Рачно или моторизирано работење, помошно напојување, сигнали и протокол за комуникација. | Обезбедува компатибилност со далечинско следење или SCADA. |
| Документи за усогласеност | Применливи стандарди, извештаи за тестирање на тип, записи за рутински тестови и сертификати. | Поддржува техничко одобрување и прифаќање на проектот. |
Разберете ги применливите стандарди
IEC 62271-200 ги покрива склоповите на разводни и контролни уреди затворени со наизменична струја за номинални напони над 1 kV и до и вклучувајќи 52 kV, вклучувајќи релевантни апликации за внатрешни и надворешни работи. Применливото издание и измените треба да се потврдат во однос на спецификацијата на проектот. Во зависност од конфигурацијата на опремата, може да се применат и дополнителни стандарди за прекинувачи, прекинувачи, комбинации на прекинувачи-осигурувачи и уреди за заземјување.
За повикување, консултирајте се со официјалната публикација IEC 62271-200. Усогласеноста треба да се потврди за вистинскиот предложен модел и конфигурација; општа изјава дека производот го следи стандардот IEC не е замена за соодветна придружна документација.
Прашања што треба да ги поставите пред да поставите нарачка
- Дали предложената RMU одговара на одобрениот еднолиниски дијаграм и распоредот на кабелот?
- Дали оценетите можности за струја и краток спој се доволни за студијата на системот?
- Кои функции за заштита и заземјување се стандардно вклучени?
- Дали се достапни докази за тестирање на тип и рутински записи за фабрички тестови за соодветната конфигурација?
- Дали се потврдени димензиите, позициите на влезот на кабелот, деталите за основата и празнините за одржување?
- Дали резервните делови, упатствата за работа, поддршката за пуштање во работа и условите за гаранција се јасно наведени?
7. Кои барања за безбедност и инсталација се важни?
Инсталирањето на среден напонски разводни уреди мора да го врши квалификуван персонал следејќи ги одобрените цртежи, локалните електрични прописи, упатствата на производителот и безбедносните процедури специфични за локацијата. Бидејќи опремата може да содржи опасна складирана или индуцирана електрична енергија, пуштањето во работа и одржувањето никогаш не треба да се потпираат само на позициите на визуелниот прекинувач.
Подготовка на локацијата
Пред испораката, потврдете дека основата, рововите за кабли, просторот за свиткување на каблите, пристапните правци, барањата за вентилација и работните празнини се совпаѓаат со одобрените цртежи. Областа за инсталација треба да остане во рамките на наведените еколошки граници и да овозможи безбедно работење и одржување.
Исклучување на кабелот и заземјување
Користете компатибилни додатоци за кабел и следете ги упатствата на производителот за прекинување. Проверете ја подготовката на проводникот, вртежниот момент на поврзување, идентификацијата на фазата, состојбата на изолацијата и приклучоците за заземјување. Лошо инсталираните завршетоци може да доведат до прегревање, делумно празнење, влошување на изолацијата или електричен дефект.
Проверки за пуштање во работа
Пуштањето во употреба треба да следи одобрен план за тестирање кој ги одразува дизајнот на производот и барањата на проектот. Вообичаените проверки вклучуваат проверка на механичката работа, заклучувањата, жиците, континуитетот на заземјувањето, поставките за заштита, контролните кола и релевантните резултати од електричните тестови. Точните тестови и критериумите за прифаќање мора да бидат дефинирани од квалификувани инженери.
8. Како операторите можат да одржат RMU изолирана од воздух?
Иако RMU изолиран од воздух го избегнува сервисирањето на SF6 гас во неговите прегради изолирани со воздух, сепак бара програма за одржување соодветна на неговиот дизајн, должност, старост и опкружување за инсталација. Превентивното одржување помага да се идентификува влошувањето пред да предизвика прекин или безбедносен инцидент.
Препорачани области за инспекција
- Состојба на куќиште:Проверете дали има корозија, физичко оштетување, навлегување вода, блокирана вентилација и оштетени заптивки.
- Состојба на изолација:Побарајте контаминација, влага, траги за следење, пукање или други знаци на влошување за време на одобрените инспекции.
- Механизми за префрлување:Проверете ги механизмите за работа, показателите за положбата, блоковите и механичката состојба според процедурите на производителот.
- Приклучоци и кабли:Проверете ги достапните завршетоци и приклучоците за знаци на прегревање, лабавост или оштетување на изолацијата користејќи одобрени методи.
- Заштита и контрола:Проверете ги поставките на релето, помошното напојување, алармите, моторните оператори и комуникациските функции каде што се вградени.
- Записи:Проверки на документи, резултати од тестови, дефекти, операции на префрлување и корективни активности.
Колку често треба да се проверува RMU?
Не постои единствен интервал на инспекција погоден за секоја инсталација. Следете го распоредот за одржување на производителот, важечките прописи, барањата за комунални услуги и проценката на ризикот на локацијата. Опремата во правливи, влажни, корозивни или силно оптоварени средини може да бара почести проверки на состојбата.
Не отворајте запечатени или ограничени прегради, не приспособувајте ги компонентите под напон или не извршувајте наметлива работа без пропишаното овластување, изолација и процедури за тестирање. Ако се појави ненормално загревање, бучава од празнење, мириси на горење, неочекувани аларми или механички отпор, веднаш пренасочете го проблемот до квалификуван персонал за одржување.
9. Кои вообичаени проблеми треба да ги спречат проектните тимови?
Многу проблеми со проектот за разводни уреди започнуваат пред да се напојува. Јасните спецификации, целосната документација и координацијата помеѓу добавувачот на опрема, електричниот дизајнер, инсталатерот и крајниот корисник може да ги намалат доцнењата што може да се избегнат.
| Заедничко прашање | Потенцијална последица | Превентивно делување |
|---|---|---|
| Неправилна оцена на грешка | Опремата може да не ја издржи вистинската должност за дефект на мрежата. | Потврдете ги резултатите од студијата за дефекти и оценките на опремата пред одобрување. |
| Погрешна конфигурација на фидер | Недостасуваат функции за префрлување или заштита и скап редизајн. | Прегледајте го дијаграмот со една линија и распоредот на функционалните единици. |
| Некомпатибилни додатоци за кабел | Тешкотии со инсталацијата или несигурни завршетоци на кабелот. | Потврдете ги спецификациите на кабелот и одобрените комплети за завршување. |
| Несоодветни услови на локацијата | Кондензација, корозија, проблеми со изолацијата или ограничувања на пристапот. | Проверете ги условите за сервисирање, дизајнот на куќиштето и местата за инсталација. |
| Некомплетна документација за тестирање | Одложена инспекција, прифаќање или пуштање во работа. | Договорете за потребните записи и сертификати за тестирање за време на набавката. |
| Нејасни одговорности за одржување | Пропуштени инспекции и побавен одговор на дефект. | Дефинирајте оперативни процедури, обука, резервни делови и сервисна поддршка. |
За тимовите за набавки, најефективниот пристап е да се дефинираат техничките барања пред да се споредат понудите. Ниската почетна цена може да не ја претставува најдобрата вкупна вредност ако предложената конфигурација бара дополнително инженерство, промени во инсталацијата или неподдржана дополнителна опрема.
10. Често поставувани прашања
Која е главната цел на главната единица RMU прстен со изолирана воздух?
Неговата главна цел е да управува со прекинувачките, изолираните и дистрибутивните врски во среднонапонска мрежа. Во зависност од конфигурацијата, обезбедува и заштита на трансформаторот-хранителот и поддржува изолација на неисправни делови од кабелот.
Што значи изолирано воздух во RMU?
Тоа значи дека атмосферскиот воздух служи како изолационен медиум околу релевантните компоненти со енергија. Точниот аранжман на изолација зависи од дизајнот на производот, а терминот сам по себе не ја дефинира технологијата на префрлување или прекин на лакот.
Дали RMU SF6 е изолиран со воздух без?
Дизајнот изолиран со воздух може да го избегне SF₆ во соодветните изолациони прегради. Купувачите треба да ја проверат техничката документација на производителот за да потврдат дали целосното предложено склопување содржи SF₆ или други изолациски гасови.
Која е разликата помеѓу RMU и трансформатор?
RMU ги контролира и заштитува електричните приклучоци во дистрибутивната мрежа, додека трансформаторот го менува напонот од едно ниво на друго. Тие може да се инсталираат заедно на дистрибутивна трафостаница, но извршуваат различни функции.
Дали RMU изолиран од воздух може автоматски да ја врати струјата по дефект?
Не мора. Основните единици може да бараат овластено рачно префрлување. Автоматската изолација или враќање на дефектот бара соодветна заштита, моторизирано префрлување, контролна логика, комуникации и одобрена шема за мрежна автоматизација.
Кои технички оценки се најважни при купување на RMU?
Клучните параметри вклучуваат номинален напон, номинална струја, можност за издржување и правење на краток спој, должности на прекинување, уредување на заштита, перформанси на изолацијата, услови на животната средина, оцена на куќиштето и секоја потребна класификација на внатрешен лак.
Дали RMU изолиран од воздух бара одржување?
Да. Операторите треба да го следат распоредот за одржување на производителот и да го проверат куќиштето, изолацијата, механизмите за префрлување, завршетоците на кабелот, системот за заземјување, заштитните уреди и опционалната опрема за контрола како што е соодветно.
Кој стандард е релевантен за среднонапонските RMU затворени со метал?
IEC 62271-200 е клучен стандард за применливи склопови на разводни уреди со наизменична струја затворени со метал, номинални над 1 kV и до 52 kV. Други стандарди може да важат за поединечни преклопни и заштитни уреди. Проектниот тим треба да ги потврди потребните изданија и документацијата за тестирање на вистинскиот производ.
Како купувачите можат да го оценат производителот на RMU?
Прегледајте ја техничката документација на производителот, опциите за конфигурација на производот, применливите докази за тестирање на типот, рутинските процедури за фабрички тестови, контролите на квалитетот, упатствата за инсталација, достапноста на резервните делови, условите за гаранција и способноста за исполнување на барањата специфични за проектот.
Изберете го вистинскиот RMU изолиран од воздух за вашиот проект
Сигурната дистрибуција на среден напон започнува со правилна конфигурација на опремата, точни технички спецификации и јасно разбирање на условите на локацијата. Без разлика дали планирате индустриски систем за дистрибуција на електрична енергија, комерцијален развој или проект за комунална мрежа, внимателниот избор на опрема може да поддржи побезбедно работење и посигурно планирање за одржување.
Жеџијанг Usune Electric Co., Ltd.може да се вклучи во проценката на вашиот добавувач при набавка на електрична опрема за дистрибуција. Споделете го напонот на вашиот проект, номиналната струја, барањата за краток спој, конфигурацијата на функционалната единица, околината за инсталација и важечките стандарди за да помогнете да се воспостави соодветниот технички опсег.
Ви треба помош за дефинирање на вашите барања за среден напонски разводни уреди?Контактирајте неда разговарате за спецификациите на вашиот проект, да побарате соодветна документација за производот и да истражите соодветно решение за вашата апликација за дистрибуција на електрична енергија.
Техничка забелешка: Конфигурациите и оценките на производот се разликуваат во зависност од моделот. Потврдете ги сите спецификации, применливи стандарди, документација за тестирање и оперативни процедури со производителот и одговорниот проектен инженер пред набавка, инсталација или напојување.
