Нисконапонскиот прекинувач што може да се повлече е особено погоден за проекти каде што неколку видови електрични товарите треба да се управуваат од еден централизиран нисконапонски дистрибутивен систем. Наместо да користите еден фиксен уредување, кабинетот може да се конфигурира со единици за дистрибуција на енергија, контролни единици на моторот и фактор на моќност компензација функции според електричниот дијаграм на купувачот.
Голем нисконапонски електричен систем вообичаено содржи различни видови оптоварувања. Производствена опрема, мотори, осветлувањето, помошната опрема и реактивните оптоварувања може да бараат различни аранжмани за заштита и контрола.
Затоа, модуларната разводна опрема на Usune може да се конфигурира според функцијата на секое коло. Типичен систем може да вклучува центар за дистрибуција на енергија (PC) за влезна и излезна моќност, центар за контрола на моторот (MCC) за мотор колибри и компензација за управување со реактивна моќност.
Оваа конфигурација им овозможува на електроинженерите да ја развијат разводната табла околу вистинската структура на оптоварување на a проект.
Кабинетот за компјутер е дизајниран за страната на прием и дистрибуција на нисконапонски систем.
Во зависност од потребните електрични параметри, кабинетот може да смести кола од сериите Emax, MT, 3WN, AH, ME прекинувачи и други компатибилни компоненти според одобрениот проект.
Делот за дистрибуција може да се користи за снабдување низводно производствени линии, трансформатори, помошна опрема, градежни системи и други електрични оптоварувања.
За проекти со повеќе фидери, секое коло може да се организира според нејзината номинална струја и заштита барања, со што севкупната дистрибутивна мрежа полесно се организира.
Моторните оптоварувања често се една од најголемите компоненти на индустриските електрични системи. Пумпи, вентилатори, компресори, транспортери, машински алати и производна опрема може да бараат посветени моторни кола.
Конфигурацијата MCC користи големи и мали фиоки за да се приспособат на различните барања за доводот на моторот. Главниот прекинувачкиот уред за секое коло може да користи прекинувач со обликуван случај со висок капацитет или ротирачко оптоварување прекинувач со осигурувач.
Овој распоред овозможува моторните кола да се групираат одделно од општите дистрибутивни кола додека одржување на централизирана контрола на електричниот систем.
Индустриските капацитети со голем број мотори и индуктивни оптоварувања може да бараат компензација на реактивна моќност.
Usune може да го конфигурира делот за компензација со функции за рачна, автоматска или далечинска компензација на факторот на моќност. Соодветниот метод на контрола може да се избере според системот за управување со електрична енергија на купувачот.
Со одвојување на опремата за компензација од општата дистрибуција и моторните кола, уредувањето на кабинетот може подобро одговараат на севкупната стратегија за управување со енергијата на купувачот.
Главната вредност на нисконапонскиот систем што може да се повлече не е само самата структура на кабинетот, туку можноста за организираат различни електрични функции во еден координиран систем.
Одделот за компјутер се справува со дојдовната енергија и ја дистрибуира електричната енергија до долните доводници. Неговата конфигурација на прекинувачот е избрани според тековните и заштитните барања на системот.
Делот MCC е посветен на кола поврзани со моторот. Различни големини на фиоки може да се подредат според моторот рејтинзи и количества на фидер.
Делот за компензација управува со реактивната моќност и може да се конфигурира за рачно, автоматско или далечинско работење.
Овие три функционални области може да се дизајнираат одделно или да се интегрираат во истата нисконапонска разводна табла според на барањата на проектот.
Изборот на нисконапонски разводен систем треба да започне со електричните оптоварувања наместо со кабинетот изглед.
За проект за дистрибуција на електрична енергија, инженерите вообичаено треба да го потврдат влезниот напон, номиналната струја, бројот на појдовни колибри, ниво на краток спој, капацитет на моторот и идни барања за проширување.
За моторно интензивните објекти, бројот и рејтингот на моторите стануваат важни фактори за одредување на MCC конфигурација.
Онаму каде што реактивните оптоварувања се значителни, потребниот капацитет за компензација и методот на контрола исто така треба да бидат сметано.
Овој пристап базиран на оптоварување помага да се осигури дека конечната конфигурација на разводната опрема одговара на вистинската работа карактеристики на објектот.
Нисконапонскиот прекинувач што може да се повлече може да се конфигурира за различни индустрии и електрични средини според бараните дистрибутивни функции.
Фабриките можат да користат PC и MCC конфигурации за дистрибуција на енергија до производствена опрема, мотори, помошни системи, и машини за обработка.
Петрохемиските постројки вообичаено имаат бројни системи со мотор, како што се пумпи, вентилатори и компресори. Одделно може да се подредат кола за контрола на моторот во делот MCC.
Челичните и металуршките капацитети често содржат мотори со голема моќност и повеќе производни линии. Модуларен дистрибуцијата овозможува управување со различни оптоварувања преку наменски кола за фидер.
Транспортната инфраструктура може да користи централизирана нисконапонска дистрибуција за напојување на опремата, помошни системи, опрема за вентилација и други електрични оптоварувања.
Високите згради и станбените објекти можат да користат нисконапонски дистрибутивни кабинети за централизиран фидер управување и снабдување со електрична опрема.
Објектите поврзани со моќноста можат да комбинираат дојдовна дистрибуција, појдовни фидери, моторни кола и реактивна моќност компензација во рамките на интегриран нисконапонски систем.
Стандардната опрема е дизајнирана за амбиентална температура помеѓу -5°C и +40°C, со просечна температура не над +35°C за 24 часа.
Стандардната височина за инсталација е ≤2000m. Околниот воздух треба да биде релативно чист и соодветен треба да се земат предвид мерки каде што влажноста и температурните флуктуации може да предизвикаат кондензација.
За транспорт и складирање, применливиот температурен опсег е -25°C до +55°C, со краткорочна изложеност до +70°C не повеќе од 24 часа.
Ако опремата е потребна за платформи за нафта, нуклеарни централи или други посебни средини, на условите за работа треба да бидат посебно потврдени помеѓу Usune и клиентот.
| Ставка | Спецификација |
| Тип на опрема | Нисконапонска преклопна опрема што може да се повлече |
| Номинален работен напон | ≤660V |
| Номинална фреквенција | 50 Hz / 60 Hz |
| Главни функции | Дистрибуција на моќност / Контрола на моторот / Компензација на факторот на моќност |
| Видови кабинети | PC / MCC / Кабинет за компензација |
| Прекинувачи на компјутер | Серија Emax / MT / 3WN / AH / ME |
| Структура на ССК | Големи и мали фиоки |
| MCC главното префрлување | Високо пробиен MCCB / ротирачки прекинувач за оптоварување со осигурувач |
| Режими на компензација | Рачно / Автоматско / Далечински |
| Висина на инсталација | ≤2000м |
| Температура на околината | -5°C до +40°C |
| 24-часовна просечна температура | ≤+35°C |
| Температура на складирање | -25°C до +55°C |
| Краткорочна температура | До +70°C за ≤24h |
| Применлив систем | AC 50–60 Hz |
Конечните електрични параметри треба да се потврдат според еднолинискиот дијаграм на купувачот, списокот на оптоварување, барања за заштита и услови за инсталација.
За тимовите за набавки, изборот на нисконапонска гардероба само според номиналниот напон и струја не може биде доволно.
Бројот на појдовни кола, количеството на фидер на моторот, индивидуалните оценки на моторот, барањата за краток спој, капацитетот на дојдовната моќност и барањата за компензација може да влијаат на конечната конфигурација на кабинетот.
Usune може да ги прегледа барањата за електрична енергија на клиентите и да препорача соодветна комбинација на компјутер, MCC и компензациони функции.
Овој пристап е особено корисен за индустриски проекти каде што разводната табла треба да прими повеќекратни типови на електрични оптоварувања наместо да служи само како конвенционален дистрибутивен кабинет.
Проектот за лансирање ракети Cas-space е една од референците на проектот поврзани со електричната опрема на Usune.
Објектите за лансирање ракети содржат сложени потпорни електрични системи и бараат организирана дистрибуција на енергија за опрема, помошни објекти, системи поврзани со контрола и оптоварување на инфраструктурата.
Во таква средина, електричниот дистрибутивен систем треба да приспособи различни карактеристики на оптоварување додека одржување на чиста организација на колото. Нисконапонската разводна опрема на Usune беше применета како дел од проектот уредување на електрична опрема.
Проектот ја демонстрира примената на Usune електричната опрема во специјализирана инфраструктура каде моќ барањата за дистрибуција се протегаат надвор од конвенционалните комерцијални или индустриски згради.
Пред да нарачаат нисконапонска табла со повлекување, клиентите вообичаено треба да го обезбедат следниов проект информации:
| Потребни информации | Цел |
| Системски напон | Ја одредува основната електрична конфигурација |
| Дојдовна струја | Помага да се одреди влезниот капацитет на разводната опрема |
| Број на колибри | Го одредува распоредот на функционалната единица на кабинетот |
| Количина на мотор | Ги одредува барањата за МКЦ |
| Оценки за мотори | Помага во изборот на компоненти на фидер на моторот |
| Ниво на краток спој | Ги одредува барањата за заштита |
| Барање за компензација | Ја одредува конфигурацијата за компензација на факторот на моќност |
| Околина за инсталација | Ги потврдува важечките работни услови |
| Електричен дијаграм | Му помага на Усуне да го подготви соодветниот аранжман на кабинетот |
Обезбедувањето на овие детали во фазата на понуда му овозможува на Usune да развие попрецизна конфигурација на разводни уреди и намалување на непотребните промени во текот на производството.
| N o. | Предмети | Единица | Единица прекинувач за прекин на оптоварување | комбинирана единица | Единица за прекинувач | |
| 1 | Номинален напон | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Номинална фреквенција | Hz | 50 | 50 | 50 | |
| 3 | Номинална струја | A | 630 | 125 (зависи од струјата на осигурувачот) | 630 | |
| 4 | Оценето ниво на изолација | 1 мин Фреквенција издржа притисок | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Импулсот на осветлување го издржа напонот | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Номинална струја за издржување на краток спој | kA/s | 25/4 | —— | 25/4 | |
| 6 | Номинална врвна струја за издржување | kA | 63 | —— | 63 | |
| 7 | Номинална струја за правење краток спој | kA | 63 | Ограничено со HV осигурувач | 63 | |
| 8 | Номинална струја на прекин на краток спој | kA | —— | Ограничено со HV осигурувач | 25/25 | |
| 9 | Номинална струја на пренос | A | —— | 1700/1400 | —— | |
| 10 | Номинална струја на прекин на активно оптоварување | A | 630 | —— | —— | |
| 11 | Номинална струја на прекин на затворена јамка | A | 630 | —— | 630 | |
| 12 | Механички живот | прекинувач за прекин на оптоварување/CB | Тајмс | 10000 | 10000 | 20000 |
| Прекинувач за изолација/земјување | 5000 | 5000 | 5000 | |||
| 13 | Отпорност на колото | μΩ | ≤150 | —— | ≤150 | |
| 14 | Номинален притисок на полнење (притисок на манометар 20℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Годишна релативна стапка на истекување на гас | % | 0.05 | 0.05 | 0.05 | |
| 16 | Степен на заштита на IP | Кабинетот | IP4X | IP4X | IP4X | |
| Резервоар за гас | IP67 | IP67 | IP67 | |||

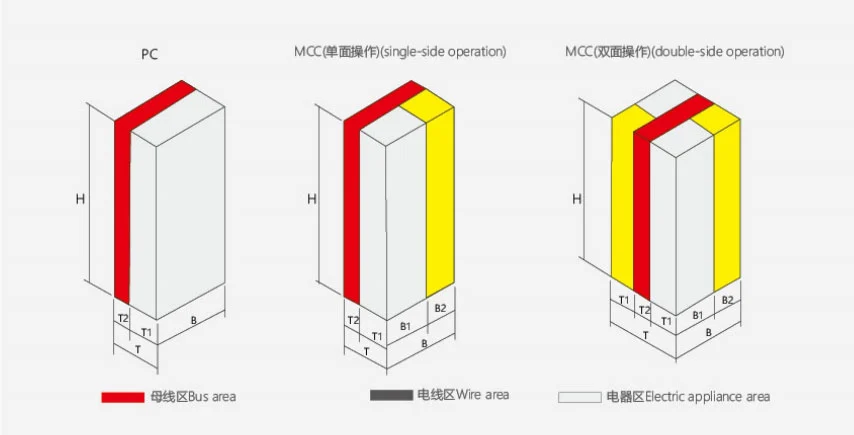

| Висина | Ширина | Длабочина | Забелешка | ||||
| H | B | Б1 | Б2 | T | Т1 | Т2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Еднострана работа |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Двострана работа |
Usune ги работи своите процеси на производство и управување со квалитетот според ISO 9001, ISO 14001 и ISO 45001.
Производите се развиени и произведени според важечките IEC и GB стандарди. CE сертификација е достапни за применливи конфигурации на производи и целни пазари.
Фабричката инспекција опфаќа инсталација на компоненти, монтажа на кабинет, електрични приклучоци, функционални механизми, и рутинско тестирање пред пратката.
Релевантни технички документи и извештаи за тестирање може да се обезбедат според барањата на проектот.
Опремата е наменета за системи со наизменична струја со номинален работен напон од 660V и подолу.
Системот може да интегрира функции за дистрибуција на енергија, контрола на моторот и автоматско компензација на факторот на моќност.
Кабинетот за компјутер првенствено се користи за примање и дистрибуција на енергија. Може да се конфигурира со соодветно коло прекинувачи според системските барања.
Кабинетот MCC е дизајниран за централизирана контрола и заштита на повеќе моторни кола. Може да користи големи и конфигурации на мали фиоки.
Да. Usune може да го конфигурира кабинетот според еднолинискиот дијаграм на клиентот, списокот на оптоварување, оцените на моторите, количество на фидер и барања за компензација.
Usune работи според системи за управување со ISO 9001, ISO 14001 и ISO 45001. Производите се дизајнирани според применливи стандарди IEC и GB, со CE сертификат достапен за применливи конфигурации.
Посебните средини како што се платформите на брегот и постројките за нуклеарна енергија бараат посебна техничка евалуација и договор пред производство.
На клиентите им се препорачува да обезбедат системски напон, дојдовна струја, количина на фидер, информации за моторот, ниво на краток спој, барања за компензација, еднолиниски дијаграм и околина за инсталација.
Да. Фабричката инспекција и рутинското тестирање се вршат пред пратката, а може да се направат и релевантни извештаи за тестирање обезбедени според барањата на проектот.
Usune се фокусира на нисконапонска електрична опрема и обезбедува проектно ориентирани конфигурации на разводни уреди за индустриски, комерцијални, енергетски, транспортни и специјализирани инфраструктурни апликации.
За клиентите кои купуваат нисконапонски прекинувачки панел со повлекување, Usune може да го поддржи процесот од електрична потврда на параметарот и конфигурација на кабинетот за производна инспекција и документација за испорака, обезбедувајќи практично решение засновано на вистинскиот електричен систем наместо користење на истата конфигурација за секој проект.
