Високонапонскиот прекинувач за прекинувач Usune LW36-110 за трафостаница е основна опрема за напојување независно развиена и произведен од Zhejiang Usune Electric Co., Ltd., водечки производител на високонапонски разводни уреди во Кина индустријата. Овој трифазен надворешен високонапонски разводник со наизменична струја од 50 Hz првенствено се користи за контрола и заштита на Системи за пренос и трансформација на енергија од 110 kV, а може да се користи и како контактен прекинувач и внатре апликации кои бараат склопови на разводни уреди. Производите се произведуваат во професионалната фабрика на Usune, интегрирајќи се R&D, производство и тестирање, осигурувајќи дека секој производ ги исполнува строгите стандарди за квалитет пред да ја напушти фабриката.
За да се гарантира доверливост и компатибилност на производот, Usune LW36-110 висок напонски прекинувач за Трафостаницата целосно е во согласност со стандардот GB1984-2003 „AC High Voltage Circuit Breakers“ и ги исполнува барањата на Стандард на Меѓународната електротехничка комисија (IEC) IEC62271-100:2001 „Високонапонски прекинувач и контролна опрема - Дел 100: Високонапонски прекинувачи“. Како професионален добавувач, Usune помина ригорозен систем за квалитет сертификација, а нејзината фабрика е опремена со напредна опрема за производство и тестирање за да се осигура дека перформансите на секој производ ги исполнуваат или надминуваат индустриските стандарди.
Користејќи го единствениот принцип на гаснење лак „термичка експанзија + помошно“, може да се пофали со одлично кршење перформанси, кратко време на лак, долг електричен век и мал работен шум, ефикасно обезбедувајќи ја безбедноста на напојувањето работа со мрежа.
Користи гас SF6 со одлични својства за изолација и гаснење на лакот како изолација и гаснење на лакот средно, не претставува ризик од согорување или експлозија, што го прави погоден за густо населени области и разни комплексни средини на трафостаници.
Опремен со пружински механизам за работа од типот CTB-1, со едноставна и компактна структура, стабилна работа, висока безбедност и доверливост и намалена фреквенција на одржување и дефекти.
Може да работи стабилно во сурови средини, строго почитувајќи ги различните еколошки индикатори, обезбедувајќи долгорочно стабилно работење во различни региони.
1. Номинален напон: 110 kV; Номинална фреквенција: 50Hz; Номинална струја: 3150A
2. Номинална струја на прекин на краток спој: 40 kA; Номинална струја на краток спој (врв): 100 kA
3. Номинален притисок на гас SF6 (20℃): 0,5MPa; Годишна стапка на истекување: ≤0,5%
4. Механички животен век: 6000 циклуси; Време на отворање: ≤60ms; Време на затворање: ≤145 ms
5. Опсег на температура на околината: -30℃~+40℃; Надморска височина: ≤3000m

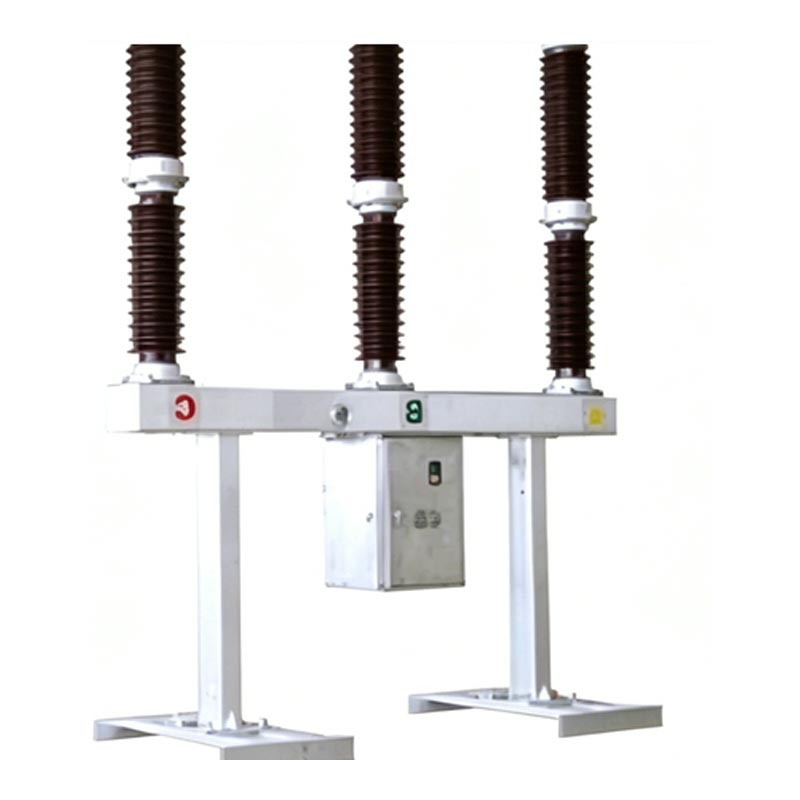

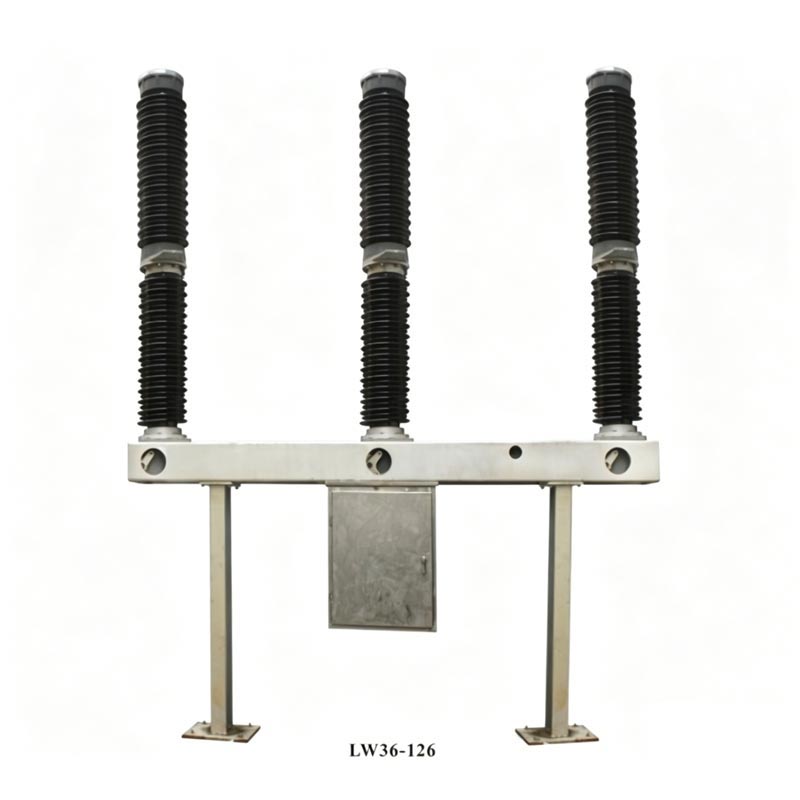

Високонапонскиот прекинувач за прекинувач за трафостаница усвојува интегрирана комора за гаснење на лак со само напојување структура, при што секоја фаза е едностолбна единечна пауза (POLE). Секој прекинувач се состои од три фази, инсталиран на иста рамка, управуван од пружински механизам, со три фази механички поврзани. Врвот на производот има порцеланска черупка со комора за гаснење лак, средниот дел содржи потпорен порцелан черупка и рамка, а кутијата на механизмот се наоѓа во средината и суспендирана под рамката. Во него се сместени внатрешен механизам за работа со пружини и електрични контролни компоненти. Излезниот механизам за влечење се поврзува со поврзувачка прачка и ротирачка рака. Контролорот за густина на гас SF6 е инсталиран на предната страна на рамката, што е поддржан на двата краја со потпори.
Струјата на системот тече низ терминалите, стационарна контактна шипка за поддршка, стационарен главен контакт, подвижна главна мрежа контакт, цилиндар, среден контакт и средна прирабница, потоа формира коло со системот преку терминали.
Под дејство на активаторот, работната рака ја повлекува изолационата влечна шипка, клипната шипка, цилиндерот, подвижниот лак контакт, и млазницата надолу заедно. Се создава лак кога се раздвојуваат подвижните и неподвижните контакти. Кога движечкиот контакт систем се движи надолу до одредена положба, млазницата се отвора и компримираниот гас SF6 во цилиндарот се дува во областа на лакот преку млазницата. Лакот се гаси кога струјата ќе премине нула.
Под дејство на погонот, работната рака го влече нагоре подвижниот контакт поврзан со изолираната шипка. до позицијата за затворање. Истовремено, гасот SF6 влегува во цилиндерот, подготвувајќи се за следната операција на отворање.
Составен од мерач на густина SF6 (интегриран манометар и контролер за густина), вентил за довод на гас, трифазен вентили и гасовод SF6. Се одликува со температурна компензација, аларм и заштита од испреплетениот притисок обезбеди стабилен притисок на гасот SF6.
Сместено во куќиштето на механизмот, вклучува клучни компоненти како што се работни прекинувачи, автоматски прекинувачи, прекинувачи за патување, релеи, терминали, калеми за затворање, мотори и грејачи. Овозможува контрола на прекинувачот, анти-пумпање, Функции за складирање на енергија од пролет, заштита од притисок на гас SF6, функции за греење и осветлување.

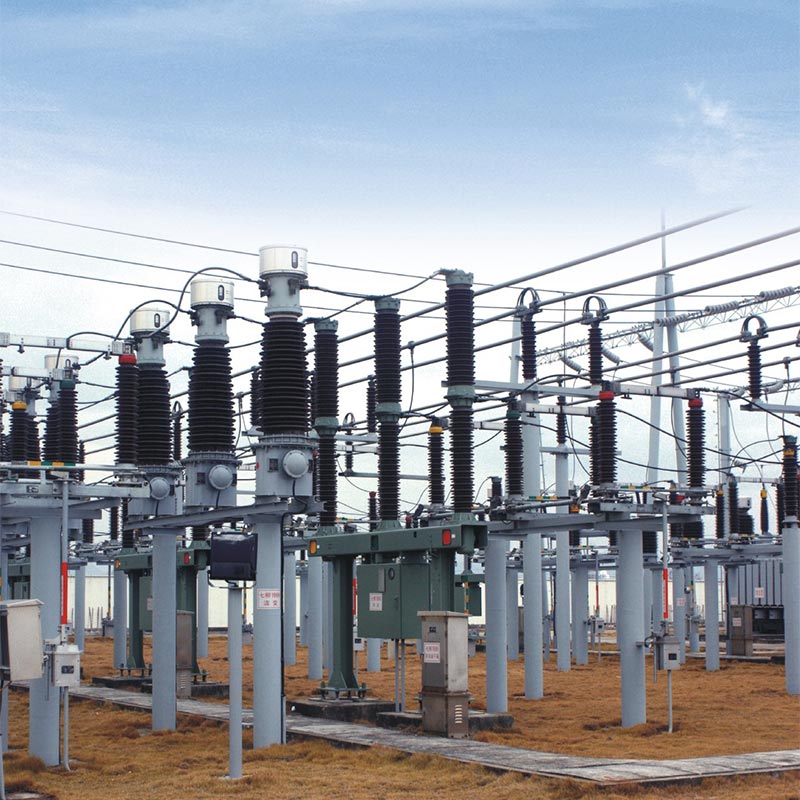

За да се потврди веродостојноста и практичноста на Високонапонскиот прекинувач на Usune LW36-110 за трафостаница, овој производ е успешно применет на проект за 110 kV трафостаница во клучен индустриски парк во Источна Кина. Како доверлив снабдувач, Usune обезбеди 12 прекинувачи LW36-110 за овој проект, кои работат стабилно повеќе од три години.
Оваа трафостаница напојува повеќе од 50 големи и средни претпријатија во индустрискиот парк. бара исклучително висока стабилност и безбедност. Во раните фази на проектот, клиентот сеопфатно спореди неколку кинески производители, на крајот избирајќи ги прекинувачите LW36-110 на Usune поради нивната супериорност технички перформанси, ригорозна контрола на квалитетот и сеопфатна услуга по продажбата. За време на работата, на производите успешно издржаа екстремни временски услови, вклучувајќи високи температури, силен дожд и ниски температури без регистрирани дефекти. Стапката на истекување на гас SF6 беше далеку под стандардното барање (≤0,5%), механичката работа беше непречена, а времето на отворање и затворање беше стабилно, ефикасно обезбедувајќи безбедно и стабилна работа на електричната мрежа на паркот. Ова заработи високи пофалби од клиентот, а Усуне стана назначен снабдувач на енергетска опрема за следните проекти за проширување на паркот.
А1: Производот има механички век на траење од 6000 циклуси, а при нормална употреба и редовно одржување, неговото континуирано работниот век може да достигне 12 години. Клучните точки за одржување вклучуваат: неделни рутински инспекции (проверка на изолатор интегритет, притисок на гасот SF6 и работен статус); годишни ремонти на секои 3 години (чистење изолатори, проверка сврзувачки елементи, мерење на отпорот на главното коло и содржина на влага на гас SF6); потребни се големи ремонти во рамките на следните услови: 12 години континуирано работење, 2000 прекини со номинална струја, 20 полн капацитет (40 kA) прекини, или 6000 механички операции. Usune обезбедува професионални упатства за одржување и резервни делови снабдување за да се обезбеди долгорочна стабилна работа на производот.
A2: Да, овој производ има силна еколошка приспособливост и може да се користи на висока надморска височина и на екстремно студено региони. Нејзиниот опсег на температурата на околината е -30℃ до +40℃, со максимална приспособлива надморска височина од ≤3000m. Тоа може издржи притисок на ветерот од 700 Pa и замрзнување од 10 mm, а неговата сеизмичка сила ги задоволува барањата на хоризонталната забрзување ≤0,3g и вертикално забрзување ≤0,15g. Погоден е и за области со дневен просечен роднина влажност ≤95% и месечна просечна релативна влажност ≤90% (25℃), и може да се користи во средини без запаливи, експлозивни, хемиски корозивни и тешки услови на вибрации, кои целосно ги исполнуваат еколошките барања на повеќето проекти за трафостаници во Кина, па дури и на глобално ниво.
Zhejiang Usune Electric Co., Ltd. е професионален производител и снабдувач на високонапонски разводни уреди во Кина, фокусирајќи се на истражување, развој, производство, продажба и пост-продажна услуга на високонапонско коло прекинувачи, прекинувачи и друга опрема за напојување. Фабриката на компанијата се наоѓа во провинцијата Жеџијанг, Кина, на површина од над 10.000 квадратни метри, опремени со напредни производни линии, опрема за тестирање и професионален тим за истражување и развој.
Usune се придржува до филозофијата на „Квалитетот на прво место, врвен клиент“, строго спроведувајќи систем за контрола на квалитетот во текот на производствениот процес. Сите производи се подложени на ригорозни тестирања пред да заминат од фабриката. Како доверлив снабдувач, Usune обезбеди висококвалитетна енергетска опрема за стотици проекти за трафостаници и дома и на меѓународно ниво, освојувајќи широко распространето признание од клиенти за неговиот сигурен квалитет на производот и сеопфатен услуга по продажбата.
