Преклопна опрема Kyn28 12kv

Usune Kyn28 Switchgear 12kV е внатрешен високонапонски уред за дистрибуција на енергија со номинален напон кој покрива 3,6 kV, 7,2 kV и 12 kV, погодни за трифазни системи за наизменична струја од 50/60Hz. Тоа е основна електрична опрема во модерна моќ пренос и дистрибуција, индустриска дистрибуција на електрична енергија и полиња за напојување на комерцијални згради. Производот усвојува оклопна, метално затворена структура, целосно одвојувајќи ги функционалните единици како што се прекинувачите, собирниците, кабли и контрола на инструменти. Овој дизајн од самиот почеток го елиминира ширењето на дефектите на лакот. Тоа е исто така опремена со количка со прекинувач со вакуум што може да се повлече, што овозможува брзо одржување и замена без исклучување низ собирницата, целосно исполнувајќи ги основните барања на електроенергетските системи за безбедно, стабилно и ефикасно работење и одржување.

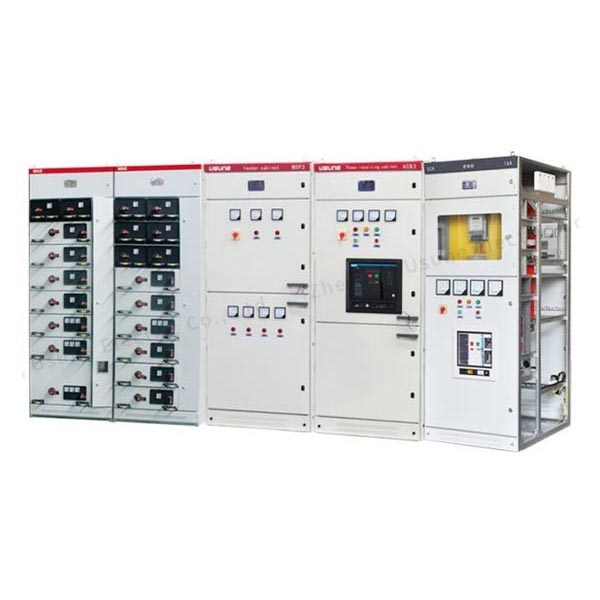

Нисконапонска разводна опрема

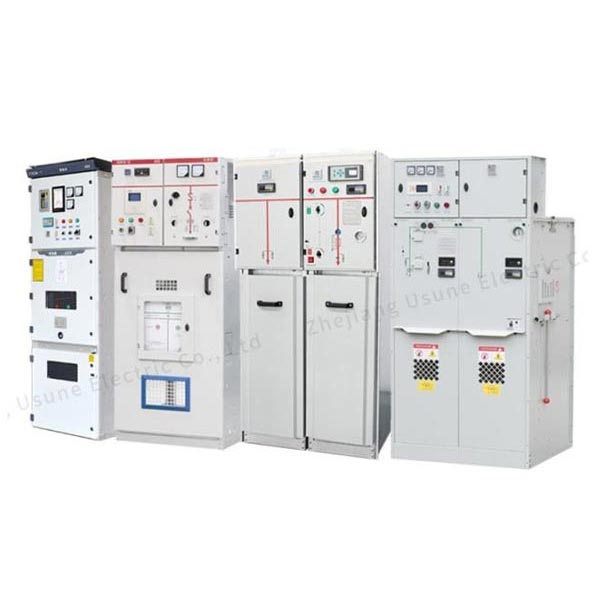

Расклопна опрема со среден напон

Основни технички параметри

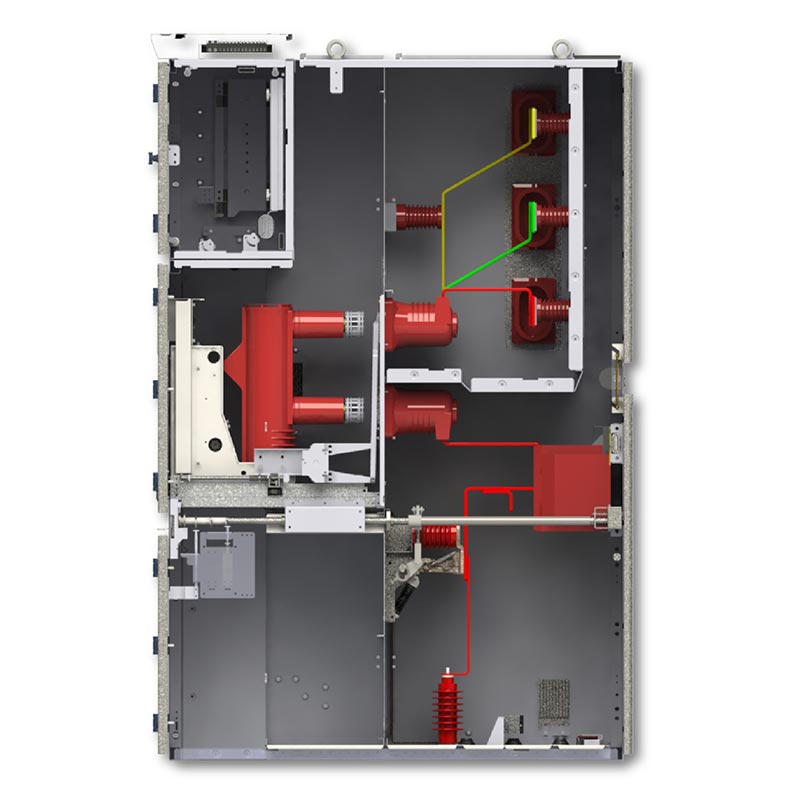

Независна структура на одделот

Kyn28 Switchgear 12kV прифаќа модуларен дизајн на преградата со целосно метална изолација. Четирите функционални области се целосно независни, ефикасно го спречуваат ширењето на дефектите:

1. Оддел за прекинувачи: инсталира вакуумска количка за прекинувач, опремена со прецизно водство и механизми за испреплетување за да се обезбеди безбедно движење на количката.
2. Оддел за собирници: Заграден распоред на главните и гранките собирници со одлични перформанси на изолација, избегнувајќи ризикот од кратки споеви од фаза-фаза/фаза-земја.
3. Преграда за кабли: доволно простор, погоден за поврзување на кабли со повеќе кола, олеснување на поставувањето кабли, жици, и тестирање.
4. Инструмент и контролен оддел: интегрира заштитни уреди, мерни инструменти и контролно коло компоненти за централизиран мониторинг и работа.
5. Уред за ослободување од притисок: Опремен со наменска клапа за ослободување притисок на врвот, може брзо да го ослободи лакот притисок во случај на внатрешни дефекти, обезбедувајќи ја безбедноста на кабинетот и персоналот.

Основни предности на производот

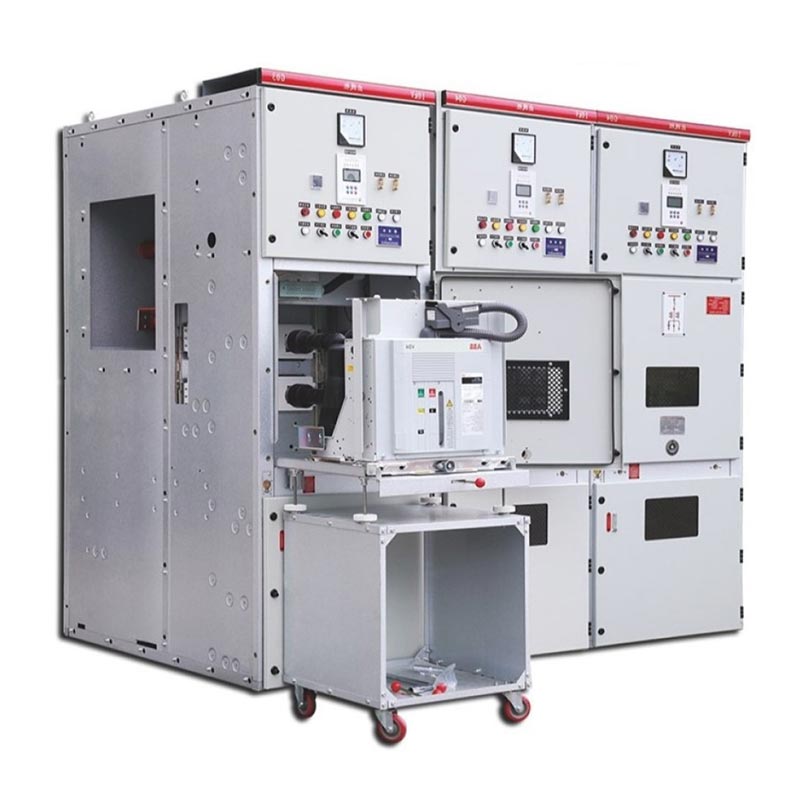

1. Дизајн на рачна количка што може да се отстрани

Автоматскиот прекинувач, PT и сериите за изолирање на рачна количка се целосно заменливи. За време на одржувањето, едноставно отстранете неисправната рачна количка и турнете ја резервната рачна количка за брзо да го вратите напојувањето без да ја исклучите целата собирница, значително намалување на времето за одржување на прекин на електричната енергија.

2. Сеопфатно механичко преплетување со „пет превенција“:

- Спречува случајно отворање и затворање на прекинувачите;
- Спречува вадење/туркање во рачната количка на прекинувачот под оптоварување;
- Спречува случајно затворање на прекинувачот за заземјување додека е под напон;
- Спречува случајно напојување кога прекинувачот за заземјување е затворен;
- Спречува случајно влегување во прегради со напон.

3. Оптимизирана безбедност и одржување

Дизајнот за работа и одржување целосно напред ја елиминира потребата за простор за одржување на задниот дел, ефикасно заштедува подна површина во дистрибутивната просторија; кабинетот има вграден грејач за кондензација, прилагодлив на висока влажност средини, спречувајќи ги изолационите дефекти предизвикани од кондензација.

4. Висока изолација и отпорност на дефекти

Kyn28 Switchgear 12kV користи висококвалитетни материјали за изолација и научно распоредена изолација, постигнувајќи високо ниво на изолација. Ефикасно се спротивставува на кратки споеви, пренапони и други електрични дефекти. Комбинирани со својата метална оклопна структура, може да се пофали со силни способности за контрола на лакот.

Главни типови на апликации

1. Кабинет за дојдовна линија: прима енергија од извори нагоре, обезбедувајќи прием на струја и севкупна заштита.
2. Кабинет на појдовна линија: Дистрибуира енергија на товари, мотори и други терминални кола, обезбедувајќи заштита.
3. PT и кабинет за мерење на напон: Го следи напонот на системот и обезбедува заштита од пренапон.
4. Мерен кабинет: Интегрира инструменти за мерење на енергија за точна статистика за потрошувачката на енергија.
5. Кабинет со дел од собирницата: Овозможува сегментирана работа, изолација и заштита на деловите на собирницата.
6. Кабинет за изолација: Обезбедува електрична изолација, обезбедувајќи безбедно одржување.

Случај за апликација во реалниот свет

Случај 1: Проект за дистрибуција на енергија од 10 kV за голем центар за податоци во Источна Кина

Барања за проектот: центарот за податоци бара 99,99% достапност на енергија и нула дефект, многу стабилен систем за дистрибуција на електрична енергија со среден напон за да се обезбеди непречено напојување на основни оптоварувања како што се серверите и опрема за ладење.

Решение: Конструиран е комплетен систем за дистрибуција на енергија со користење на Usune Kyn28 Switchgear 12kV единици, вклучувајќи дојдовни кабинети, кабинети за мерење, PT кабинети и 12 појдовни кабинети. Опремен е со краток спој од 40 kA вакуумски прекинувачи со капацитет за кршење и интелигентни интегрирани заштитни уреди за да се постигне брз дефект изолација и прецизна локација на дефектот.

Оперативни резултати: Од неговото пуштање во работа во 2023 година, системот работи без никакви дефекти, со 100% стапка на точност во заштитните дејства. Годишното време на прекин на електричната енергија е помалку од 5 минути, целосно исполнувајќи го високото сигурност барања за напојување на центарот за податоци и ефикасно избегнување на економски загуби од десетици милиони долари поради прекини на струја.

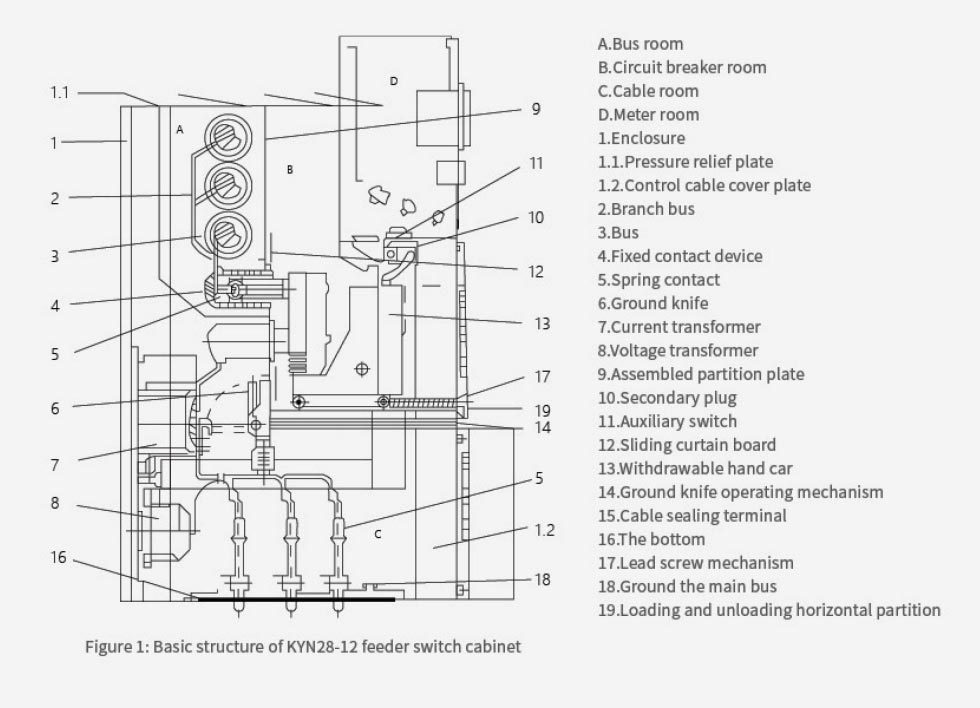

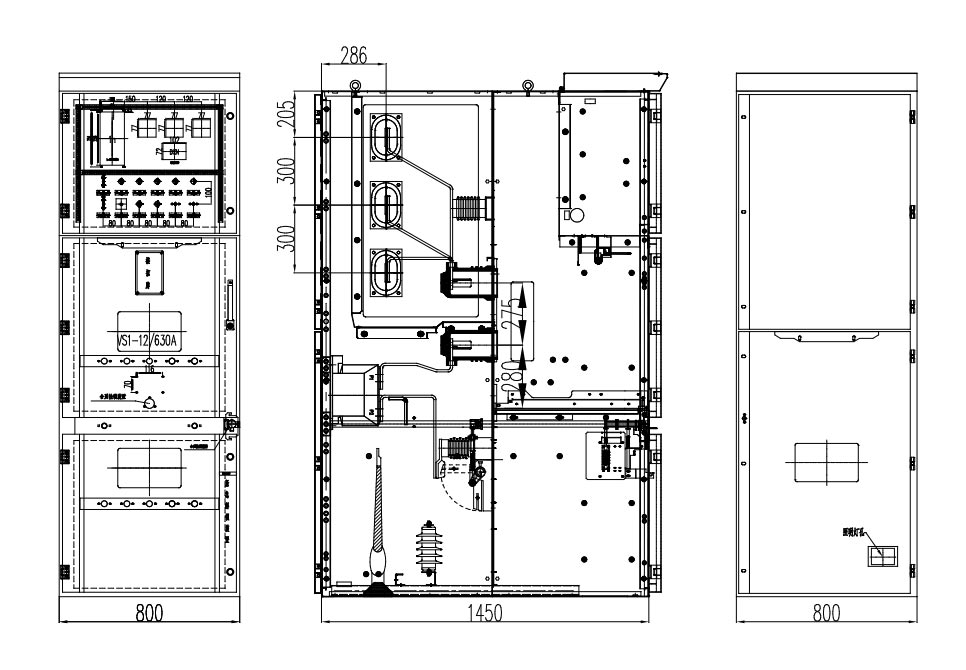

Надворешна димензија на производот

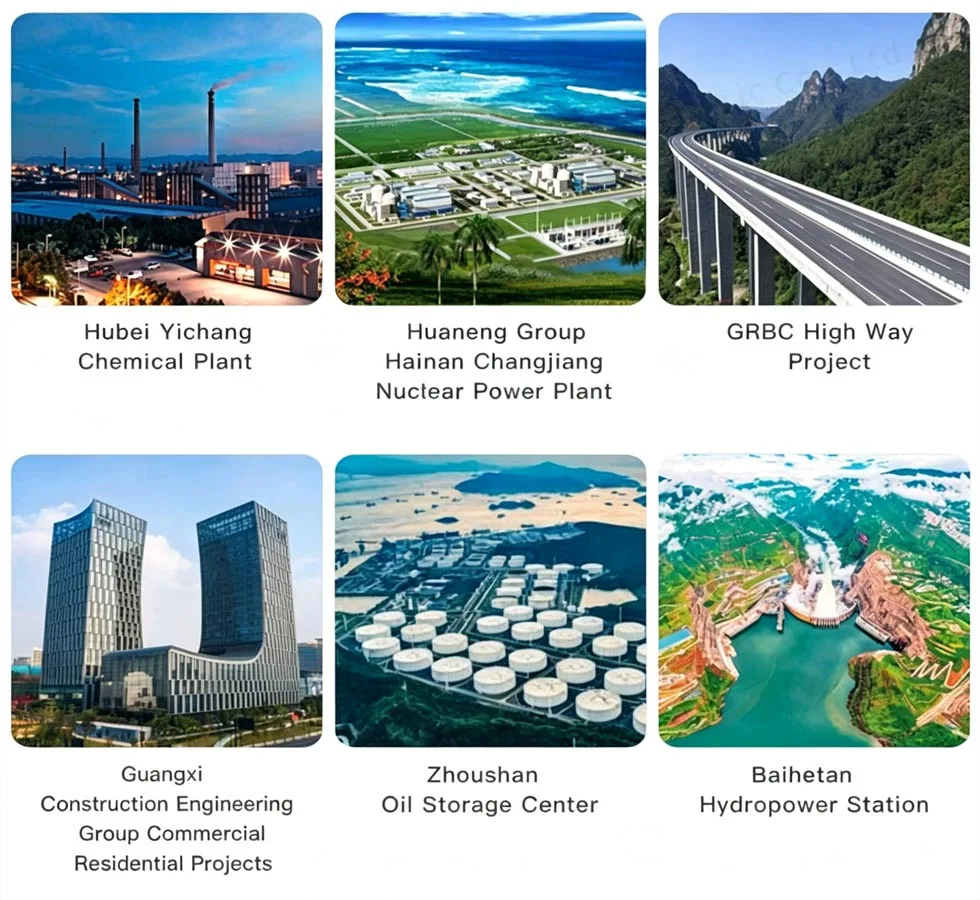

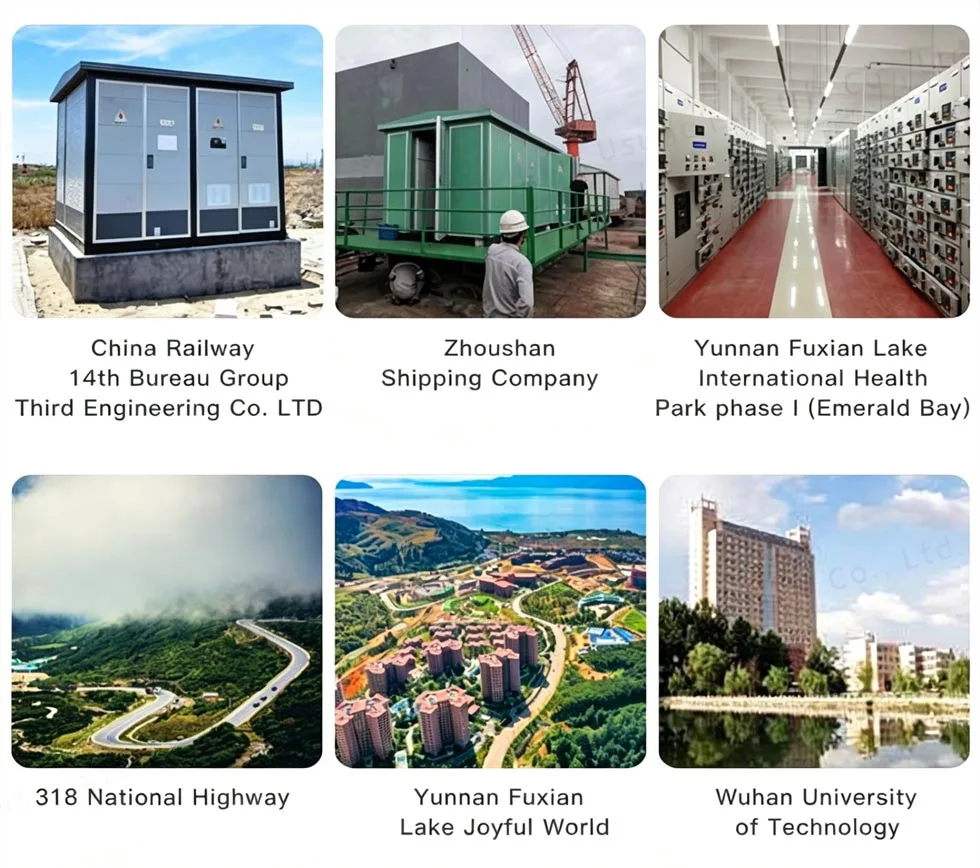

Референца на проектот

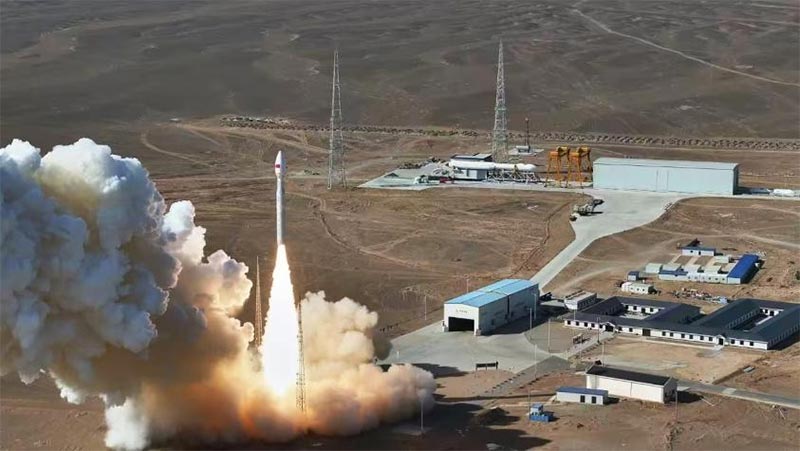

Проект за лансирање ракета Cas-space

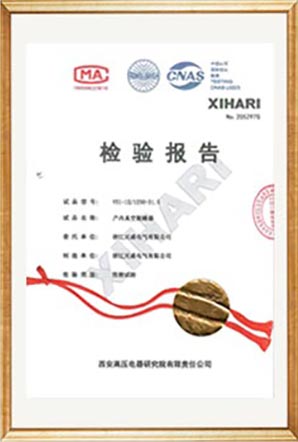

Извештај за тестирање

Најчесто поставувани прашања

П1: Дали „пето-доказното“ преклопување на системот Kyn28 Switchgear 12kV е механички принуден механизам за преплетување, и дали може да се деактивира?

Системот за испреплетување „пет-доказ“ на разводната опрема Usune KYN28 користи чисто механички дизајн со принудно блокирање без електрично помошно коло за отклучување, структурно елиминирајќи ја можноста за погрешна работа. Само професионалниот персонал за одржување може привремено да го отклучи со помош на специјализирани алатки во безбедни услови на напојување дефект и заземјување; не може да се отклучи при нормална работа. Ова целосно е во согласност со IEC и домашната моќ безбедносни стандарди, максимизирање на безбедноста на операторите и опремата.

П2: Дали производот може да работи нормално во средини со висока влажност и висока надморска височина и кои се специјалните третмани потребно?

Стандардната толеранција на влажност на производот е ≤95% дневен просек и ≤90% месечен просек. Вградениот грејач на кондензаторот автоматски се одвлажнува, лесно се справува со средини со висока влажност. За сценарија со надморска височина >1000м, може да биде се користи со дератирање според стандардите на електроенергетската индустрија (приближно 10% намалување за секое зголемување од 1000 m во надморска височина). Достапни се и прилагодено дизајнирани верзии за армирана изолација за да се зголеми растојанието и да се задоволат лази барања за безбедност при работа на голема надморска височина.
