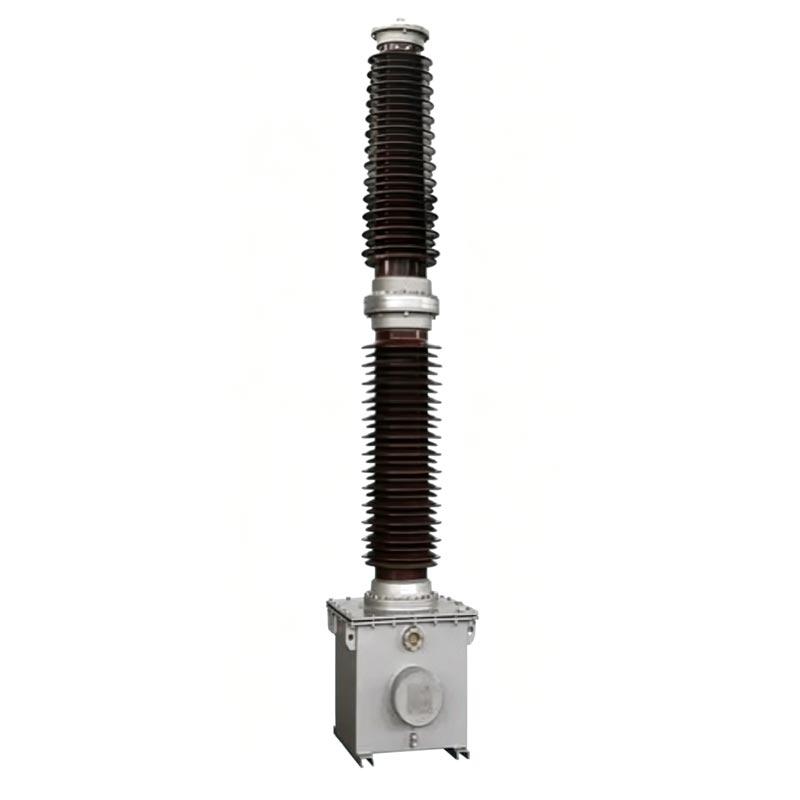

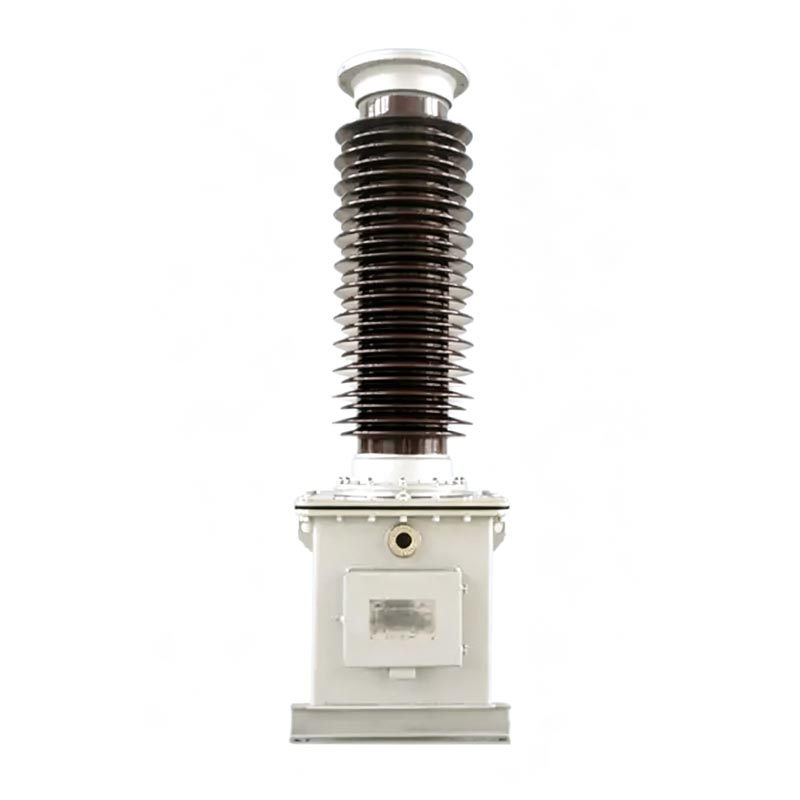

Надворешен напонски трансформатор

Надворешниот напонски трансформатор од серијата Usune TYD ги покрива сите напонски нивоа од 35 kV до 220 kV, претворајќи висок напон системи до стандардни нисконапонски сигнали од 100/√3 V или 100 V за да се задоволат потребите за мерење на енергија, мерење на напон, релејна заштита и верификација на синхронизација на мрежата. Во споредба со традиционалните електромагнетни напонски трансформатори, овој производ, исто така, располага со комуникациска спојка на носачот на далноводи, со што се избегнуваат проблеми со ферорезонантноста. Нејзината севкупна структурата е сигурна, обезбедувајќи долгорочно безбедно и стабилно работење на високонапонските електрични мрежи, што ја прави основна потпорен уред за изградба на паметна мрежа.

Трансформатор на напон на кондензатор

TYD-35 (66, 110/220)kV-0,01 (0,02)

Општи инструкции

Објаснување на моделот на производот

Кодовите на моделите од серијата TYD јасно ги дефинираат параметрите на производот и применливите сценарија, што го олеснува инженерството избор и инсталација на лице место. Правилата за кодирање се како што следува:

1. Структура на моделот: TYD ① – ② ③

- TYD: Шифра за капацитивен напонски трансформатор
- ①: Номинален фазен напон на системот (единица: kV)
- ②: Номинален капацитет на делителот на напон (единица: μF, опционално 0,01μF, 0,02μF)
- ③: Код на наставката за функционална карактеристика

2. Објаснување на кодот на наставката:

- H: Тип отпорен на загадување, погоден за силно загадени области
- G: Висока висински тип, погоден за области над 2000m надморска височина
- F: Погоден за неефикасно заземјени системи со неутрална точка

3. Пример за типичен модел

TYD110/√3-0,02FH, што претставува ниво на напон од 110 kV, номинална капацитивност на делител на напон од 0,02μF, погодна за системи за неефикасно заземјување на неутрална точка и средини со загадување од класа D, капацитивен напонски трансформатор.

Основни функции

1.Прецизно мерење и мерење на напон

Овозможува високопрецизно стекнување напон и мерење на енергија, обезбедувајќи прецизно порамнување на електричната мрежа податоци за потрошувачката.

2.Заштита на електричната мрежа и автоматска контрола

Обезбедува стабилни напонски сигнали за релејна заштита, автоматска контрола на електричната мрежа и синхронизација верификација, овозможувајќи брза реакција на дефекти на системот.

3. Спојка за комуникација со напојување

Дејствува како спојувачки кондензатор за комуникација со носачот на далноводи, постигнувајќи пренос на сигнал на далновод без дополнителни жици.

Стандарди за извршување

Целиот процес на производство и тестирање на надворешниот напонски трансформатор строго се придржува до националното авторитативни стандарди, кои целосно ги исполнуваат спецификациите за прифаќање на инженерството:
- GB/T20840.1-2010 "Инструментни трансформатори - Дел 1: Општи технички барања"
- GB/T20840.5-2013 "Инструментни трансформатори - Дел 5: Дополнителни технички барања за капацитивен напон Трансформатори"
- GB/T19749-2005 „Споени кондензатори и капацитивни напонски делители“

Применливи еколошки услови

Надворешниот напонски трансформатор може да се пофали со одлична приспособливост кон животната средина и може стабилно да работи во сложеност надворешни услови. Стандардните применливи параметри се како што следува:
- Сценарија за инсталација: Погодни и за внатрешна и за надворешна употреба
- Температура на околината: -40℃～+45℃ (Посебните услови може да се приспособат и да се преговараат)
- Максимална брзина на ветерот: ≤150km/h
- Номинална надморска височина: ≤2000m (верзијата за висока надморска височина од типот G се прилагодува на поголеми надморски височини)
- Дебелина на мраз: ≤10mm
- Оценка против загадување: Стандардна класа D (растојание на лизгање ≥ 43,3 mm/kV), изборна класа Е (растојание на лизгање ≥ 53,7 mm/kV)

Структурни предности на производот

Usune TYD серијата CVT прифаќа модуларна интегрирана структура, која се состои од два основни дела: капацитивен напон делител и електромагнетен уред. Структурата е робусна и издржлива:

1. Капацитивен напонски делител со висока јачина

Користи висококвалитетен композитен диелектрик од хартија со тенок слој и кондензатор. Повеќекратни кондензаторски елементи се поврзани во серија во внатрешноста на порцеланската черупка, вакум-импрегниран со висококвалитетно изолационо масло. Целосно запечатената структура е опремена со уред за компензација на масло за одржување на внатрешната стабилност на напонот, елиминирајќи го маслото проблеми со истекување и влага. Структурата на склопување на завртки обезбедува удобна инсталација и сигурна врска.

2.Интегриран електромагнетен уред

Вклучува вграден среден трансформатор, компензациски реактор и брзо заситувачка амортизера на реакторот, сите запечатени во челичен резервоар исполнет со масло. Тој е однапред склопен со нисконапонскиот делител пред да излезе од фабриката, обезбедување целосна изолација на системот за изолационо масло и елиминирање на меѓусебните пречки.

3. Дизајн за заштита на безбедноста

Опремен со наменски приклучоци за амортизација, заземјување и носечки бранови со јасни ознаки. Повеќекратни заштитни структурите ефикасно ги спречуваат безбедносните опасности како што се истекување на висок напон и оштетување на секундарната опрема.

Инженерска апликација Cas

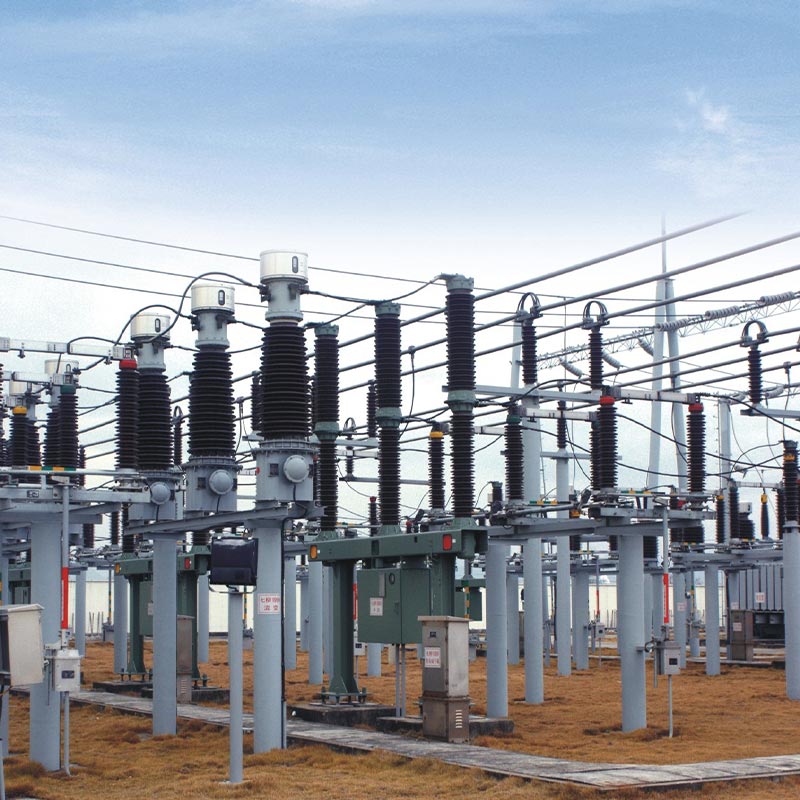

Како висококвалитетен снабдувач на високонапонска CVT опрема, напонските трансформатори на Usune од серијата TYD се успешно се применува на клучниот проект во реновирањето на урбаната електрична мрежа од 110 kV во Жоушан, провинцијата Жеџијанг. На проектот го избра класичниот модел TYD110/√3-0.02FH, погоден за сложените работни услови на локалната крајбрежна област со големо загадување и неефикасно заземјена неутрална точка.
Оригиналната опрема во оваа трафостаница страдаше од нестабилно мерење на напон и слаби анти-пречки способности. По заменувањето на CVT со CVT од Usune TYD серијата, опремата работи стабилно повеќе повеќе од 3 години, одржувајќи точно мерење и стабилен излез на сигналот дури и во сурови средини како што е висока влажност, прскање со сол и силен ветер. Ова обезбедува сигурна поддршка за релејната заштита на трафостаницата и носачот комуникација, ефикасно подобрување на доверливоста на работата на регионалната електрична мрежа, намалувајќи ја опремата стапки на неуспех и целосно потврдување на извонредната атмосферска отпорност на производот и перформансите на отпорност на загадување.

Спецификации за работа и одржување

1. Основни оперативни параметри

- Долгорочна работа: 1,2 пати номинален напон (1,2 Un)
- Краткорочно преоптоварување: Може да работи 30 секунди на напон од 1,5 Un
- Наменски од типот F: Може да работи непрекинато 8 часа на напон од 1,9 Un

2. Барања за дневно одржување

- Редовно проверувајте ја состојбата на запечатување на опремата за да спречите истекување на изолационото масло;
- Обезбедете сигурно поврзување на приклучоците за амортизација d1 и d2; Работата на отворено коло е строго забранета;
- Кога не се поврзани со опрема за носач, приклучоците N и X мора да бидат сигурно краток спој;
- Забрането е неовластено расклопување на завртките за заптивање и запечатувачките структури на дупката за полнење масло;
- Не е потребно рутинско земање примероци од масло и тестирање на електромагнетната единица за да се избегнат безбедносните опасности предизвикани од маслото нивото паѓа.

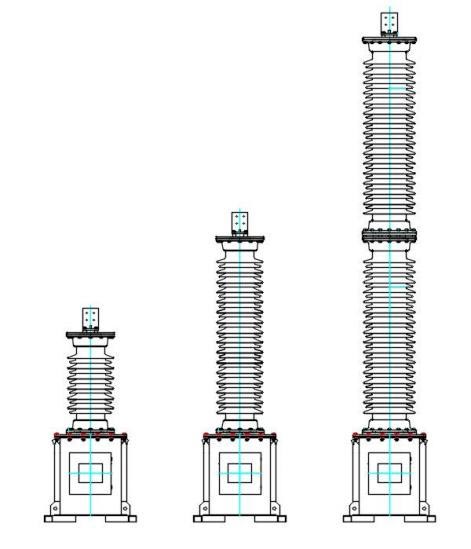

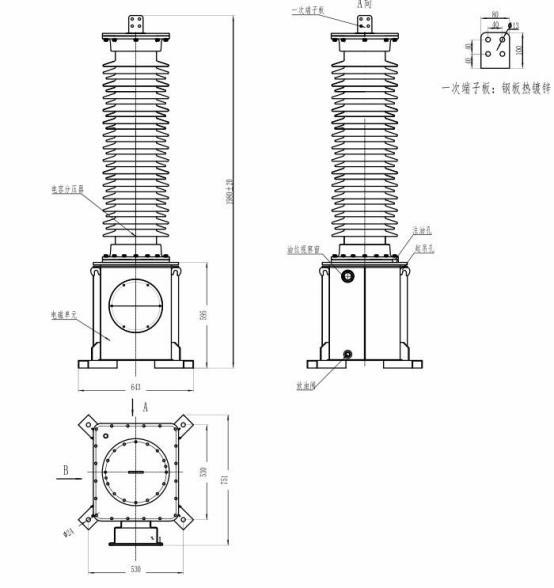

Димензии на производот.

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Кои основни тестови треба да се завршат пред да се пушти во употреба Usune TYD серијата CVT?

Мора да се завршат три основни тестови според стандардот DL/T596-1996: Прво, капацитетот и диелектрикот губењето на делителот на кондензаторот мора да се тестира, при што вредноста на капацитетот отстапува од табличката со име за ≤2% и тангента на диелектрична загуба ≤0,002. Второ, отпорот на изолација на електромагнетната единица мора да се тестира со користење на a 2500V мегоомметар, со отпор на изолација на секој терминал до заземјување ≥500MΩ. Трето, точноста калибрација тестот бара зголемување на аголот на високонапонските одводи за да се намалат пречки во залутаната капацитивност и да се обезбеди точност на мерењето.

П2: Кои се клучните мерки на претпазливост за инсталација на надворешен напонски трансформатор на лице место?

Прво, делителот на кондензаторот и електромагнетниот уред се совпаѓачки сет и мора да се инсталираат според броеви на таблички; тие не можат произволно да се заменуваат. Второ, дупките за подигнување на електромагнетната единица резервоарот за масло мора да се користи за подигање; кревањето на порцеланската чаура на кондензаторот е забрането за да се спречи опремата оштетување. Трето, основата мора да се фиксира со завртки со висока јачина М20, а целокупниот навалување на опремата мора не надминува 2/1000 mm. Четврто, проверете дали приклучокот X е сигурно заземјен и дека приклучокот за амортизација е безбедно поврзани за да се избегне оштетување на опремата.

П3: За какви сценарија се погодни моделите на суфиксот H, G и F?

H е тип против загадување, погоден за силно загадени и високо корозивни средини како што се крајбрежните области и индустриски рудници; G е тип на висока надморска височина, оптимизиран за висока надморска височина, низок напон и ниска температура средини, погодни за области над 2000м; F е системски адаптивен тип, специјално дизајниран за неутрална точка неефикасно заземјени електроенергетски системи, со посилна толеранција на пренапон, погодни за специјална електрична мрежа услови за работа.

Фабричка јачина и гаранција за сервисирање

Жеџијанг Усуне Електрик е професионална фабрика за електрична опрема со висок напон која интегрира истражување и развој, производство, и продажбата. Со долгогодишно искуство во областа на високонапонските трансформатори, поседува комплетен производствен систем и строги процеси на проверка на квалитетот. Сите производи на TYD го поминаа тестирањето на националниот стандард, обезбедувајќи стабилно перформанси и висока исплатливост. Може да се обезбедат стандардизирани производи и прилагодени решенија според различни нивоа на напон, услови на животната средина и барања за електрична мрежа, обезбедувајќи сигурен висок напон поддршка на опремата за глобални енергетски проекти.
