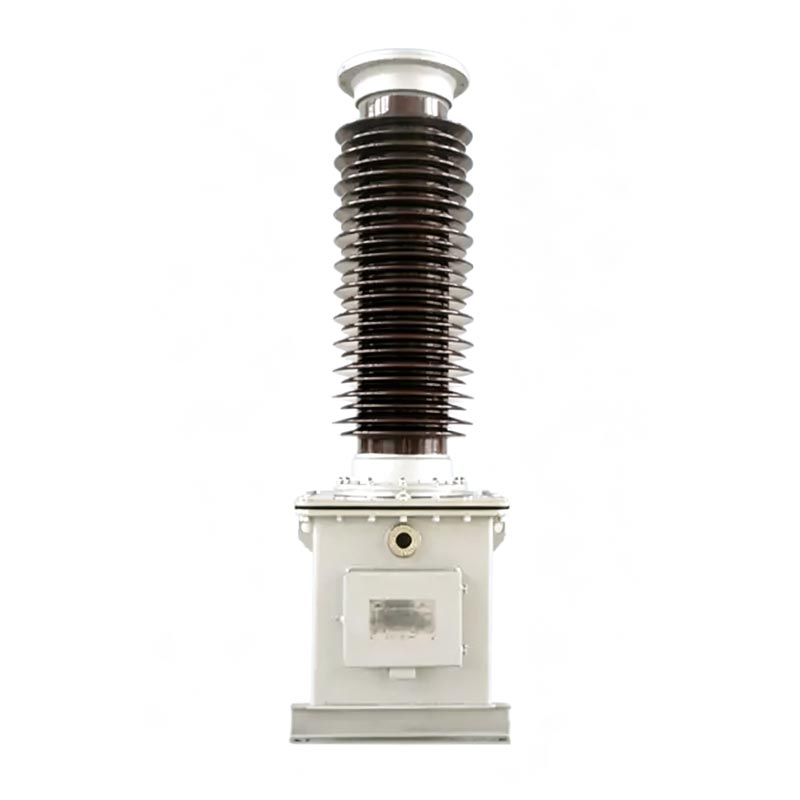

Usune TYD серијата 110 kV Pt напонски трансформатор е конкретно капацитивен напонски трансформатор со високи перформанси дизајниран за високонапонски мрежи од 110 kV. Производот го прифаќа принципот на капацитивна поделба на напонот и целосно запечатена структура потопена во масло, избегнувајќи ги недостатоците на традиционалните трансформатори како што се големи димензии и слаби анти-пречки и поседува одлична отпорност на загадување, толеранција на ниски температури и отпорност на ветер. Ова опремата ги интегрира функциите за мерење, заштита и спојување на комуникација со носачот и е основна поддршка уред за интелигентно работење и одржување на 110 kV системи за пренос и трансформација на енергија.
Трансформаторот на напон од 110 kV Pt строго се придржува до националните стандарди GB/T20840.1-2010, GB/T20840.5-2013 и GB/T19749-2005. Неговиот дизајн, производство и процеси на тестирање се стандардизирани, а сите параметри за изведба ги исполнуваат спецификации за превентивно тестирање за енергетска опрема.
Општи инструкции
- TYD: Посебен код за капацитивни напонски трансформатори
- 110/3: Номинален фазен напон на системот на кој е компатибилен е 110 kV
- 0,02: Номиналната капацитивност на капацитивниот делител на напон е 0,02μF
- Карактеристична шифра на наставката: H - Тип против загадување; G - Висока висински тип (погоден за надморска височина над 2000 m);
F - Погоден за неефикасно заземјени системи со неутрална точка
Пример: TYD110/3-0.02FH претставува капацитивен напонски трансформатор погоден за 110kV неутрална точка неефикасно заземјени енергетски мрежи, со номинална капацитивност од 0,02μF и висок рејтинг против загадување.

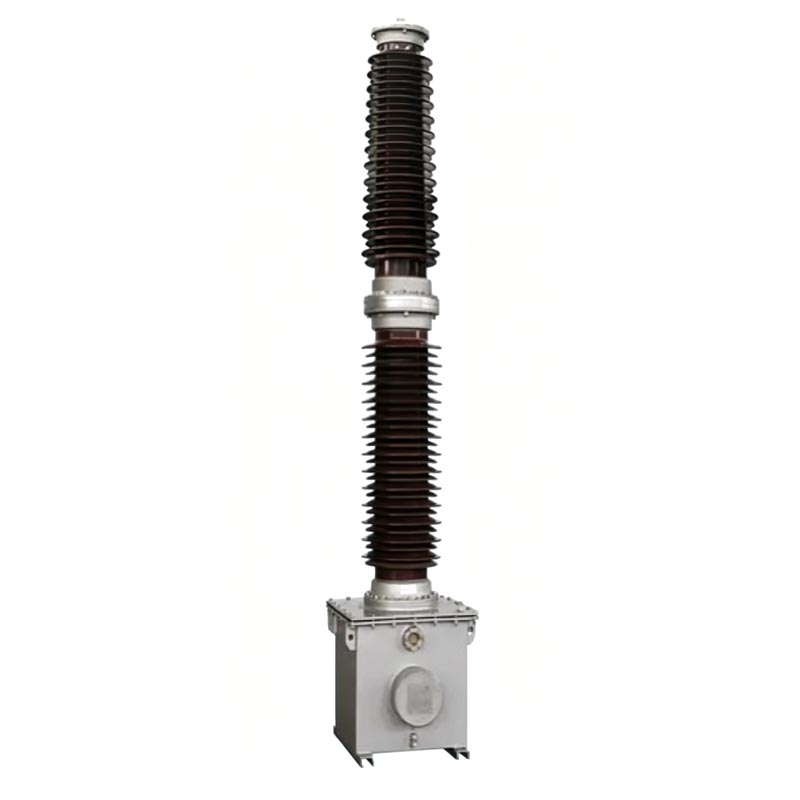

Составен од спојувачки кондензатори и кондензатори за поделба на напон наредени заедно. Повеќе групи на кондензатори елементите се поврзани во серија во внатрешноста на порцеланската чаура. Користи висококвалитетен тенок филм и кондензаторска хартија композитен диелектрик и е вакум импрегниран со висококвалитетно изолационо масло. Опремата е целосно запечатена структура со вграден уред за компензација на масло за одржување стабилен внатрешен притисок, спречување на истекување на маслото, елиминирање на потребата за земање примероци на лице место, ефикасно изолирање на надворешната влага и нечистотии и обезбедување стабилна перформанси на изолација.
Трансформаторот на напон од 110 kV Pt е целосно запечатен во челичен резервоар наполнет со масло (кој исто така служи како база на кондензатор), вклучувајќи среден трансформатор, компензирачки реактор и реактор со брзо заситување амортизер. Тој е претходно склопен со нисконапонскиот разделувачки кондензатор пред да излезе од фабриката. Електромагнетниот единицата и колото за масло на разделникот на кондензаторот се целосно изолирани, обезбедувајќи никакви пречки и стабилна работа. Секундарните жици и терминалите за носечки бранови се централно лоцирани во разводна кутија на страничниот ѕид на резервоарот. јасно означени за лесно поврзување и одржување на лице место.
Прецизно го намалува излезот за да обезбеди стандарден нисконапонски сигнал, нудејќи сигурна поддршка за податоци за напојување мерење на мрежната енергија и следење на напонот во реално време.
Опремен со релејна заштита и опрема за автоматска контрола, овозможува идентификација на дефекти на електричната мрежа, верификација на синхронизација и заштита на линијата, спречувајќи оштетување на опремата и несреќи на електричната мрежа предизвикани од аномалии на напонот.
Служи како посветен кондензатор за спојување за комуникација со носачот на далноводи, обезбедувајќи стабилен сигнален канал за пренос на податоци од електроенергетската мрежа и далечинско работење и одржување.
- Компатибилни работни услови: 50/60Hz AC напојувачки систем
- Секундарен излезен напон: 100/√3V, 100V (стандардни спецификации)
- Тангента на диелектрична загуба: ≤0,002
- Грешка во кондензаторот: Не надминува ±2% од ознаката на табличката со име
- Отпорност на изолација: ≥500MΩ (мерено со мегоомметар од 2500V)
- Способност за работа со пренапон: Долгорочна работа при 1,2 пати номинален напон; краткорочно работење на 1,5
пати номинален напон за 30 секунди; Типот F може да работи непрекинато 8 часа при номинален напон 1,9 пати
- Работна температура: -40℃~+45℃ (приспособлива за посебни услови)
- Максимална брзина на ветерот отпор: 150 км/ч
- Применлива надморска височина: ≤2000m (моделите со голема надморска височина достапни на барање)
- Максимална дебелина на мраз: 10mm
- Оценка против загадување: Стандардна класа D (растојание на лизгање ≥ 43,3 mm/kV), опционална класа Е (растојание на лизгање ≥
53,7 mm/kV)

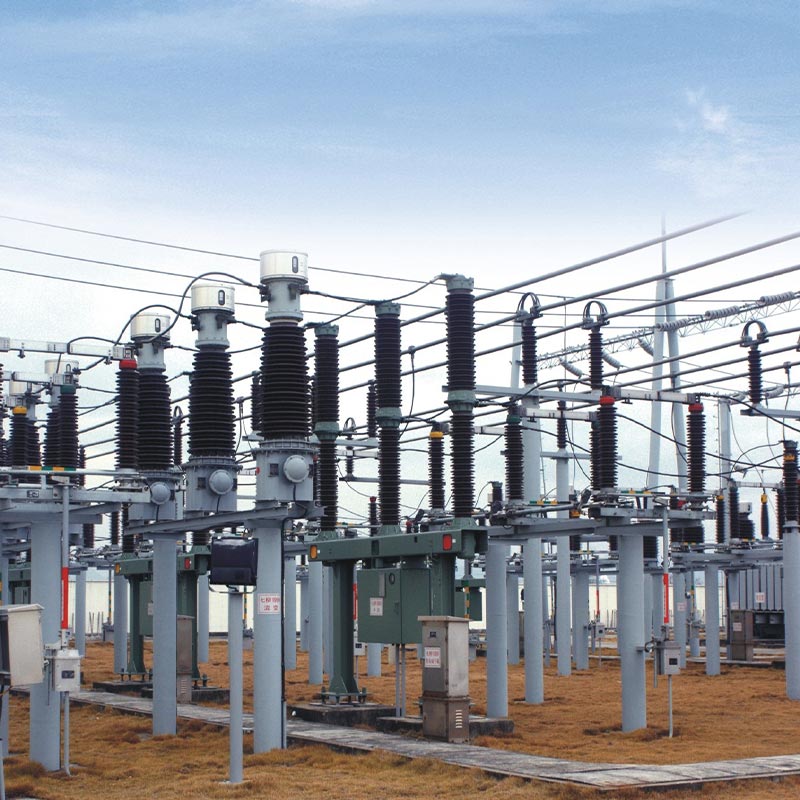

Usune TYD110/3-0.02FH напонски трансформатор против загадување 110 kV Pt беше успешно применет на отворено проект за реновирање на регионална трафостаница од 110 kV во провинцијата Жеџијанг. Оваа трафостаница опслужува околината индустриски паркови и станбени области, кои бараат исклучително висока стабилност на напојувањето и доверливост на опремата. Се наоѓа во крајбрежна област со висока влажност, прскање со висока сол и големо загадување и со чести морски ветришта, проектот бара строги перформанси против загадување, антикорозија и анти-стареење од висок напон опрема.
Опремата беше подигната, инсталирана и пуштена во употреба строго според спецификациите на производителот пред да се стави во функција. Две години работа и одржување на лице место и податоците од редовните тестирања го покажуваат тоа основните параметри како што се капацитетот на опремата и загубата на диелектрик постојано ги исполнуваат националните стандарди, без проблеми како што се истекување на масло, абнормален шум или повлекување на параметарот. Неговиот супериорен анти-fouling и анти-корозија структурата ефикасно се спротивставува на корозија на прскање со крајбрежна сол и влажен воздух, избегнувајќи вообичаени дефекти како што се стареење на изолацијата и флуктуации на напонот кај традиционалните трансформатори на инструменти. Стабилно ја комплетира моќта мерење, следење на напон и спојување на комуникација со носачот, обезбедувајќи континуирано и безбедно напојување на трафостаница и целосно потврдување на стабилноста и приспособливоста на производот при сурови надворешни услови.
Опремата се испорачува како комплетен сет на делител на напон на кондензатор + електромагнетен уред. Инсталирањето мора строго придржувајте се до броевите на табличките со имиња; произволно мешање и замена се строго забранети. За опрема дигање, мора да се користат посебните дупки за подигање за резервоарот за масло со електромагнетна единица; директно подигнување на Кондензатор порцелански чаури е забрането. Фондацијата е фиксирана со M20 високоцврсти завртки, а целокупната Аголот на навалување на инсталацијата е ≤2/1000mm за да се обезбеди стабилна работа на опремата.
Барања за поврзување со клучеви: Приклучоците на амортизерите d1 и d2 мора да бидат сигурно поврзани; отворените кола се строго забрането. Кога не се поврзани со опрема за носач, приклучоците N и X мора да бидат сигурно краток спој. За време на работа на опремата, терминалот X мора да биде директно и сигурно заземјен за да се спречи висок напон да влезе во секундарно куќиште, оштетување на опремата и загрозување на личната безбедност.
Опремата се одликува со целосно запечатена структура потопена во масло, што обезбедува стабилни перформанси и ја елиминира потребата за рутинско земање примероци и тестирање на масло. Рутинското одржување бара само периодични проверки на запечатувањето на опремата состојба, затегнатост на терминалот и решавање проблеми за абнормални звуци, секундарни напонски аномалии и ненадејни скокови на напон во отворената триаголна врска. Неовластено расклопување на завртките за прицврстување и запечатување на опремата структурата е строго забранета. Разделникот на кондензаторот и електромагнетниот уред не смеат да се расклопуваат без дозвола на производителот. Откако ќе се отфрли опремата, таа мора да се предаде на локалната околина одделение за заштита за централизирано и безопасно отстранување за спречување на загадување на животната средина.
H е тип отпорен на загадување, погоден за крајбрежни и силно загадени индустриски сценарија, со засилени далечина на лази и отпорност на корозија; G е тип на висока надморска височина, оптимизиран за области над 2000 m надморска височина, погоден за нисконапонски и силни ултравиолетови средини; F е посветен тип за неутрална точка неефективна заземјување, со посилна толеранција на пренапон, погодно за соодветните мрежни системи за напојување. Соодветниот модел може да се избере врз основа на географската средина на проектот и системот на електричната мрежа.
D1 и D2 се терминали на амортизерите. Нивното отворање ќе предизвика дефект на амортизерот, предизвикувајќи внатрешни пренапони и предизвикувајќи трајно оштетување на кондензаторите и електромагнетните единици. Кога не е поврзана опрема за носач, исклучувањето на терминалите N-X ќе овозможи високиот напон да влезе во секундарната разводна кутија, согорувајќи секундарно опрема за следење и заштита и предизвикување безбедносна несреќа. Сигурноста на терминалните врски мора да биде проверено пред пуштање во работа на опремата.
Не, не е потребно периодично земање примероци и тестирање на маслото. Електромагнетната единица работи при низок напон, а комплетен сет на тестови за запечатување и изведба е завршен пред да се напушти фабриката, со што се обезбедува сигурен перформанси на запечатување. Земањето примероци на лице место ќе го наруши внатрешниот баланс на притисокот на опремата, што ќе доведе до потенцијални проблеми како што се пад на нивото на маслото, навлегување на влага и влошување на изолацијата. Само рутински проверки треба да се потврди интегритетот на заптивките и стабилноста на електричните параметри. Ако параметрите се ненормални, контактирајте го производителот за специјализирано тестирање.
