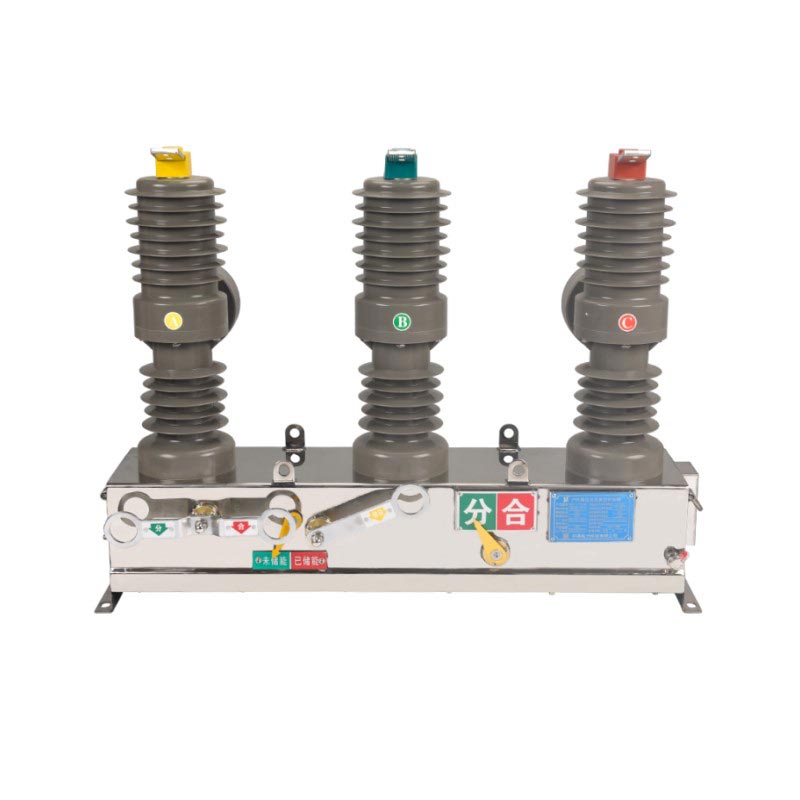

Usune ZW32-12 11 kV вакуумски прекинувач монтиран на пол е вакуумски прекинувач на отворено поставен на столб специјално дизајниран за системи за дистрибуција на електрична енергија од 10kV–12kV. Тој користи вакуумски прекинувач со висока доверливост за лак гаснење, прецизно и безбедно вклучување и исклучување на различни струи. Неговата робусна механичка структура поддржува честа работа и е погодна за сценарија кои бараат повторено префрлување.
- Номинален напон: 12kV (компатибилен со 10kV/11kV системи)
- Фреквенција: 50/60 Hz
- Број на фази: Трифазен AC
- Изолација: Надворешни материјали против стареење и отпорни на корозија
- Начин на работа: Рачен/електричен, компатибилен со интелигентни контролери
- Брза брзина на гаснење на вакуумскиот лак, кратко време на кинење и висока оперативна стабилност;
- Одличен капацитет за прекин на краток спој, ефикасно заштитување на линии и опрема;
- Долг механички и електричен век на траење, погоден за честа работа.

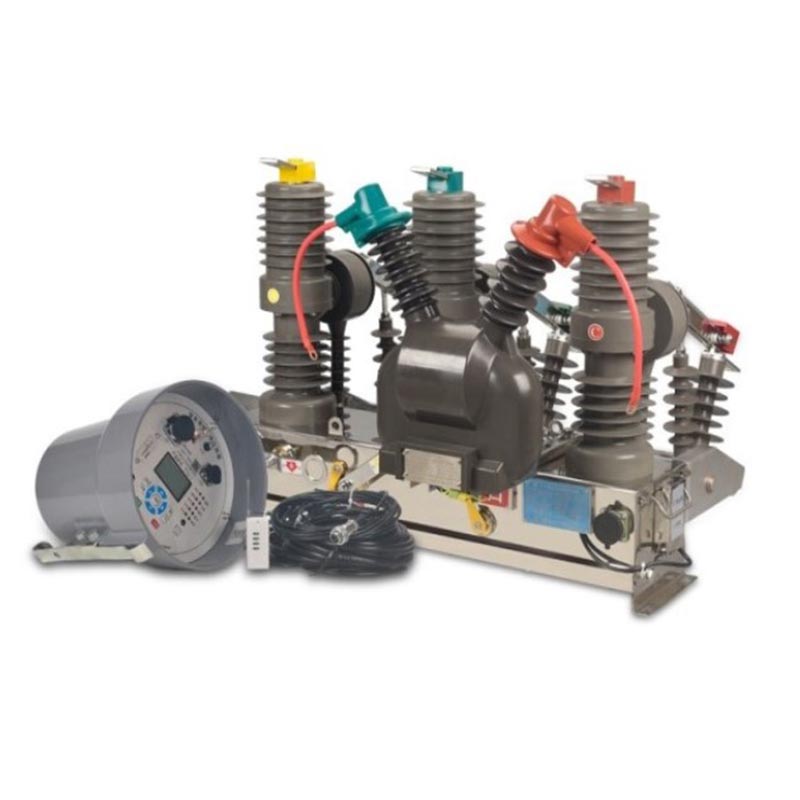

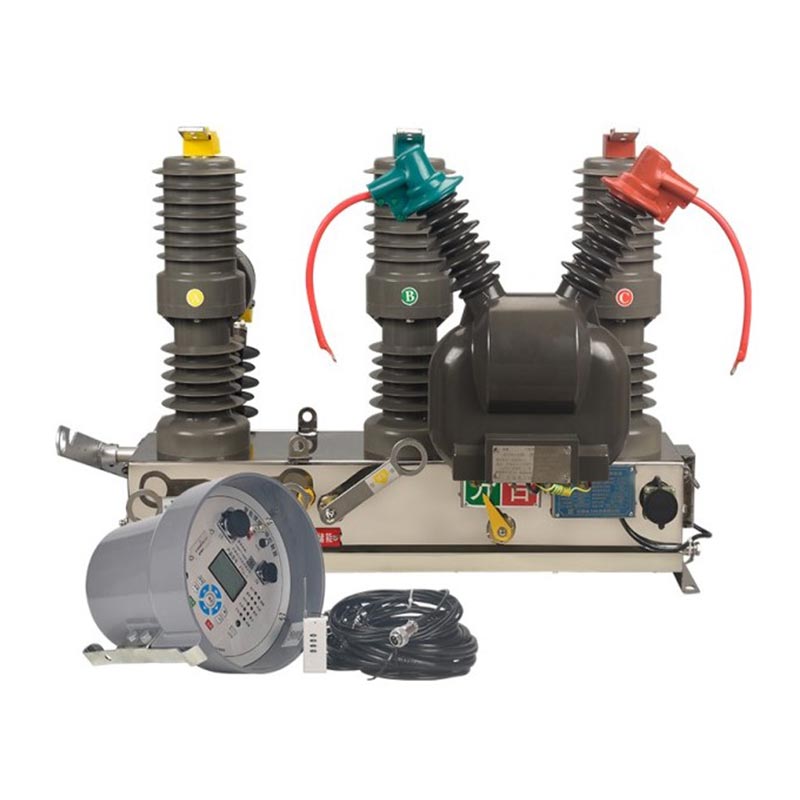

Кога е поврзан со интелигентен контролер на Usune, може да формира автоматско повторно затворање, сфаќајќи:
- Далечински управувач: Операција за далечинско отворање и затворање од страна на диспечерскиот центар;
- Телеметрија: Следење во реално време на податоци за струја, напон, моќност и енергија;
- Далечинско сигнализирање: Активно известување за состојбата на опремата, алармот и информациите за дефекти;
- Далечинско прилагодување: Поставување онлајн и модификација на параметрите за заштита.
- Целосно затворен IP54+ рејтинг за заштита, отпорен на прашина, отпорен на дожд и отпорен на кондензација;
- Стабилна работа во средини кои се движат од -40℃ до +70℃, отпорни на прскање со сол, влага и загадување;
- Компактна структура, монтирана на столб, лесна за инсталирање и бара минимално одржување.
Проект за надградба на автоматизација на рурална електрична мрежа во провинцијата Анхуи, Кина
Чести минливи дефекти (удари на гром, контакт со дрво) во руралните електрични мрежи, бавна брзина на изолација на дефекти и висок ризик од големи прекини на електрична енергија.
Распоредете 120 Usune ZW32-12 повторно затворачи со интелигентни контролери како повторно затворачи монтирани на столб за надземни водови од 10 kV.
- Изолација на дефект: автоматско исклучување во рок од 50 ms за дефекти при краток спој, враќање на струјата во рок од 1 минута за
неисправни области;
- Елиминација на минливи дефекти: Автоматското повторно затворање елиминира 85% од привремените прекини на струја;
- Далечинско управување: Функциите „Четири далечински“ го намалуваат обемот на работа за проверка на лице место за 60% и го подобруваат испраќањето
ефикасност од 70%;
- Доверливост: По повеќе од две години работа, просечното време помеѓу неуспесите (MTBF) е >85.000 часа без поголеми дефекти, со што се подобрува доверливоста на напојувањето за преку 30.000 рурални корисници.
| Ставка | Единица | Параметри | ||
| Номинален напон | kV | 12 | ||
| Оценето ниво на изолација | 1 мин. Напон на издржливост на фреквенција на напојување | Сув тест | kV | 42-48 |
| Влажен тест | 34 | |||
| Напон на отпорност на молскавични импулси (врвна вредност) | 75-85 | |||
| Номинална фреквенција | Hz | 50 | ||
| Номинална струја | A | 630 | ||
| Номинална струја за испуштање на краток спој | kA | 12.5/16/20 | ||
| Номинален прекин на краток спој и струја на затворање (врв) | kA | 50 | ||
| Номинална врвна струја за издржување | kA | 50 | ||
| 4S 4s Оценета струја за краткотрајно издржување | kA | 20 | ||
| Оценета секвенца на работа | 0-0,3с-C0-180с-0 | |||
| Затворете време на сопирање/Време на прекин на вентилот | ms | 25~50/15~50 | ||
| Време на пауза за номинална струја на краток прекин | Тајмс | 30 | ||
| Машински живот | Тајмс | 10000 | ||
| Фреквенција на моќност од 1 мин. издржува напон на контролното коло и помошното коло | V | 2000 | ||
| Номинален работен напон и номинален напон на помошното коло | V | DC220/AC220 | ||
| Прекинувач со прекумерна струја | Номинална струја | A | 5 | |
| Исклучување на тековната вистина | % | ±10 | ||
О: Неговиот вакуумски прекинувач има мало абење на контакт и долг електричен век на траење; неговиот прецизен механизам за работа со пружини има висока механичка стабилност (броење на механички операции ≥10.000 пати); неговите материјали и структура се отпорен на замор, одржувајќи стабилни перформанси при повторени операции, што го прави погоден за чести сценарија за префрлување како кондензаторни банки и индустриски линии.
О: Поврзете го ZW32-12 со контролерот Usune FTU преку RS-485 или безжичен (4G/LoRa). Контролорот го собира уредот податоци, комуницира со главната станица и извршува далечински команди, со што се постигнува далечинска контрола, телеметрија во реално време, далечинско сигнализирање на статус и функции за прилагодување на далечинското преку Интернет.
О: Овој производ е практично без одржување. Се препорачуваат редовни проверки:
- На секои 1-2 години: Проверете ги заптивките, прицврстувачите и перформансите на изолацијата;
- На секои 2-3 години: Проверете го интегритетот на вакуумскиот прекинувач и измерете ја отпорноста на контактот;
- На секои 5 години: Изведете сеопфатна калибрација на механичките и електричните перформанси. Usune обезбедува
доживотна техничка поддршка и услуги за обука.
Usune ZW32-12 11 KV вакуумски прекинувач монтиран на пол комбинира одлични перформанси, интелигентно работење, и издржливост. Како водечки производител во Кина, Usune обезбедува сигурен квалитет на производот, прилагодувајќи се на урбаните и рурални електроенергетски мрежи, индустриски паркови и нови енергетски системи, што ја прави претпочитана опрема во модерната енергија поле за дистрибуција. Со своето зрело искуство за примена на терен и сеопфатна техничка поддршка, Usune има станете доверлив снабдувач и производител во глобалниот сектор на енергетската инфраструктура.
