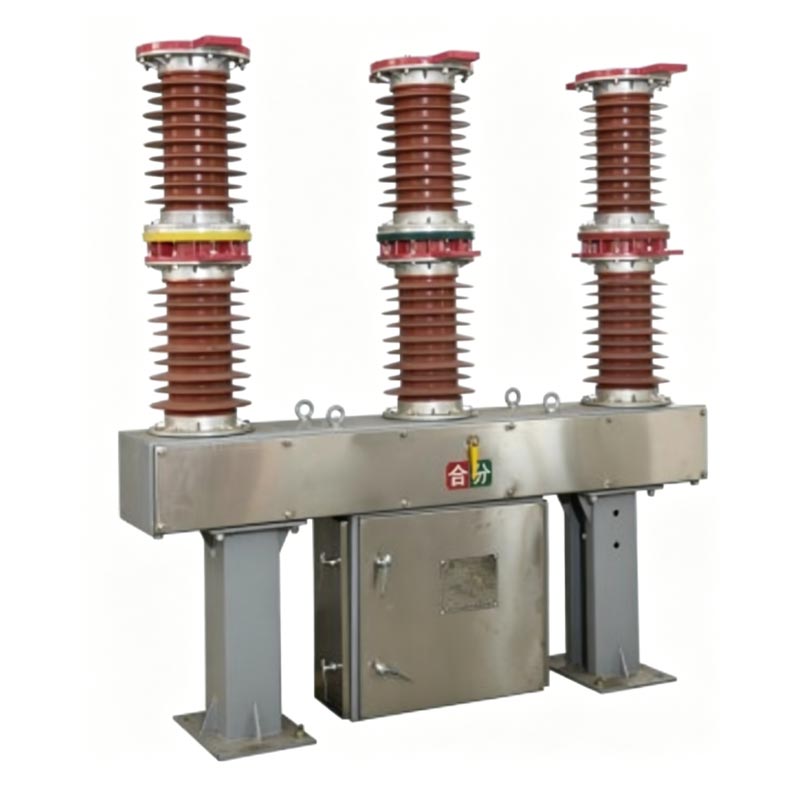

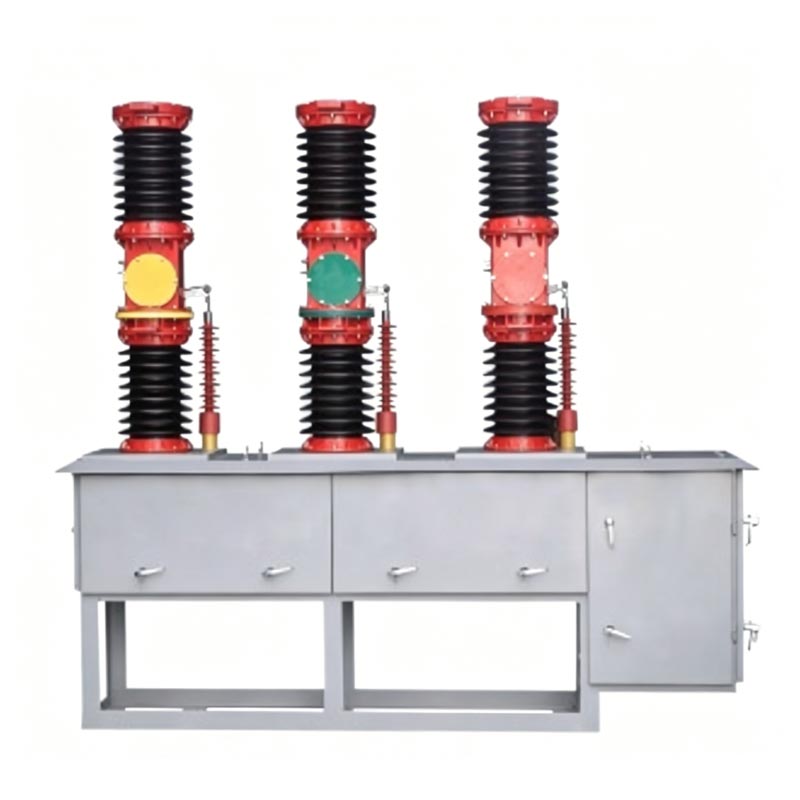

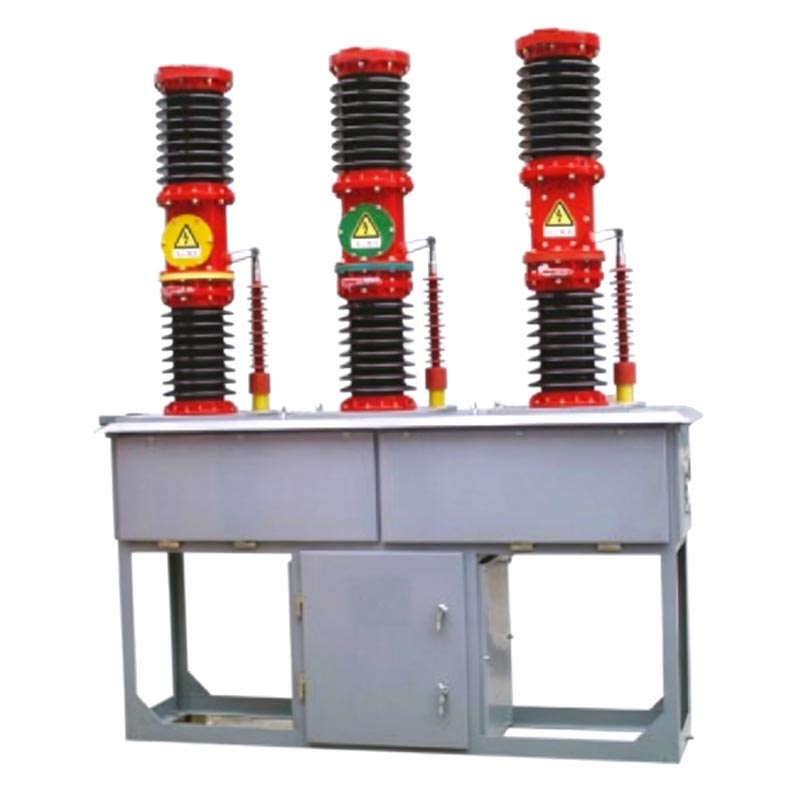

Zw7-40.5 Надворешен вакуумски прекинувач

Надворешниот вакуумски прекинувач Usune Zw7-40.5 е надворешен високонапонски вакуумски прекинувач погоден за 50Hz трифазни AC, 24-40,5 kV системи за пренос и дистрибуција на енергија, првенствено се користат за контрола на системот, заштита, секционирање и префрлување на банката на кондензаторот. Кога се користи заедно со повторно затворач, овозможува интелигентно сегментирање контрола на повторно затворање на електроенергетскиот систем; поддржува пружински или електромагнетни механизми за работа, има стабилни механички перформанси и не претставува ризик од пожар или експлозија; тој е во согласност со GB1984-1989 "AC High Voltage Circuit Breakers" и Стандарди IEC56, IEC62271-100 „Високонапонски AC Circuit Breakers“.

Основни технички карактеристики

1. Одлични перформанси на кршење: Користи технологија за гаснење со вакуумски лак, што резултира со силно кршење капацитет, долг електричен век и механички век до 10.000 циклуси.
2. Без одржување и доверлив: Едноставна структура, која не бара редовно одржување и долг работен век.
3. Одлична изолација и перформанси против загадување: Силни перформанси на надворешна изолација и извонредни способност против загадување.
4. Флексибилна интелигентна конфигурација: Може да биде опремен со вграден струен трансформатор (точност до 0,2 S класа) за мерење и трифазна поврзана заштита.
5. Широка компатибилност на оперативните механизми: Прилагодлив на пружински или електромагнетни механизми за работа, овозможувајќи честа и сигурна работа.

Опсег на апликација

1. 24-40,5kV далноводи и дистрибутивни линии и трафостаници
2. Проекти за реновирање и проширување на урбаната и рурална електрична мрежа
3. Ветерни електрани, соларни електрани и индустриски електроенергетски системи
4. Апликации за префрлување на кондензатор и прекинувач за поврзување
5. Крајбрежни, високи и силно загадени области

Случаи за апликација од реалниот свет

1. Име на проектот: Проект за поврзување на мрежата на електричен парк со ветерници 35 kV во Северна Кина

2. Клиент: State Grid Hebei Electric Power Co., Ltd.

3. Позадина на проектот: Оваа фарма на ветер се наоѓа во крајбрежна област со висока влажност, обилно прскање со сол и чести грмотевици. Неговиот систем за излезна линија од 35 kV бара доверливи прекинувачи за контрола, дефект изолација и автоматско повторно затворање.

4. Решение: Uxin Electric обезбеди 12 комплети Zw7-40.5 Надворешни прекинувачи со правосмукалка, опремени со механизми со пружина и вградени струјни трансформатори од класа 0.2S.

5. Апликативни достигнувања
- Стабилна работа повеќе од 5 години во средини со висока влажност и прскање со висока сол
- 100% стапка на успех во 187 операции на прекин на краток спој
- Интелигентната функција за повторно затворање го намалува времето на прекин на струја за 85%
- Дизајнот без одржување ги намалува годишните трошоци за работа и одржување за 60%

6. Повратни информации од клиентите

„Надворешниот вакуумски прекинувач Usune Zw7-40.5 покажа исклучително сигурни перформанси во нашиот крајбрежен фарма на ветер. Неговите перформанси за спречување на загадувањето и интелигентните заштитни функции се значително подобрени стабилност на мрежата“. – Проектен менаџер, State Grid Hebei Electric Power Co., Ltd.

Главни технички параметри

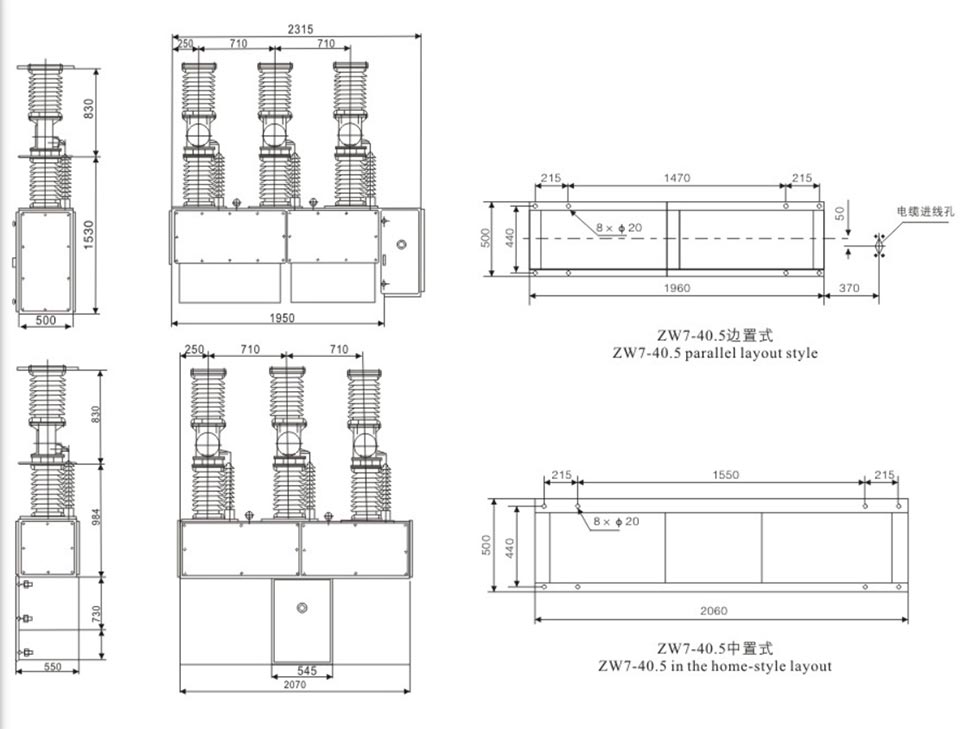

Надворешни димензии

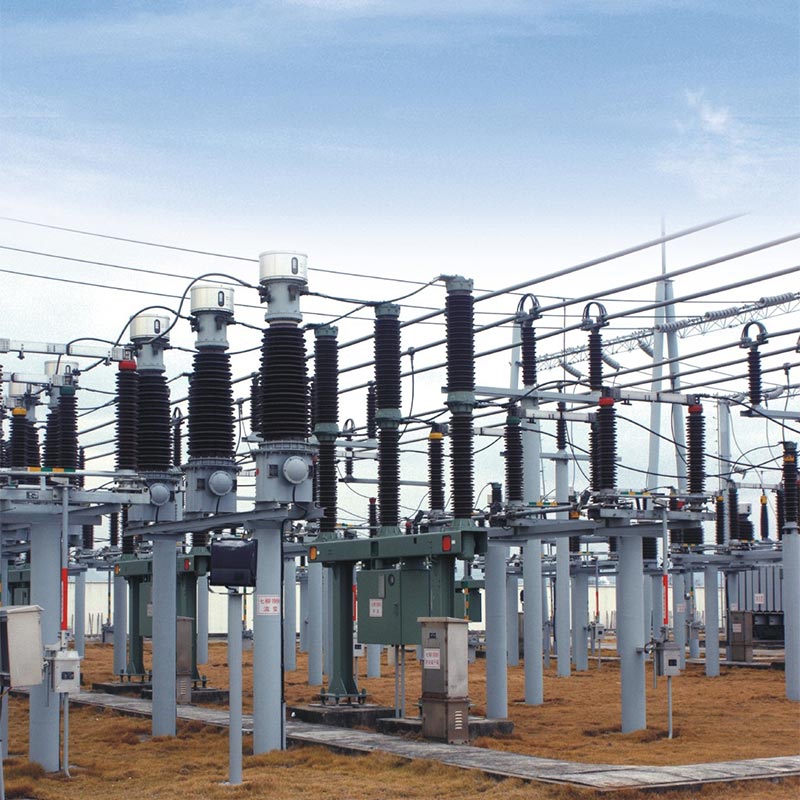

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Кои механизми за работа може да се користат со прекинувачот за надворешно правосмукалка Zw7-40.5?

О: Може да се користат механизми со пружина или електромагнетни. Механизмите со пружина нудат високи доверливост и ниски трошоци за одржување, што ги прави погодни за повеќето апликации на отворено.

П2: Може ли вградениот струен трансформатор да се додаде подоцна?

О: Да. Тековниот сооднос и класата на точност (0.2S/0.5/10P10) мора да се наведат при нарачката.

П3: Кој е типичниот циклус на одржување?

О: При нормална употреба, периодот без одржување е 10-15 години. Визуелна инспекција се препорачува на секои 2 години, и помал механички преглед на секои 5 години.

Резиме

Прекинувачот за вакуум на отворено Usune Zw7-40.5 комбинира напредна технологија за вакуум, робустен структурен дизајн и интелигентни карактеристики. Како доверлив кинески снабдувач, Usune Electric постојано обезбедува висок квалитет и производи со високи перформанси, што ги прави идеален избор за модерни електроенергетски системи кои бараат доверливост, безбедност и ниски трошоци за животниот циклус.
