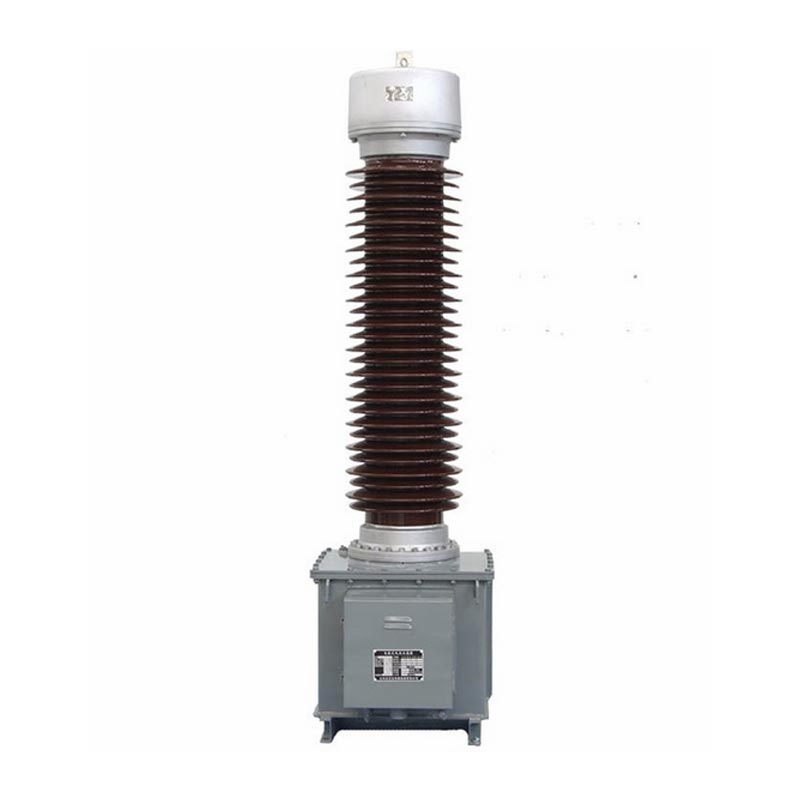

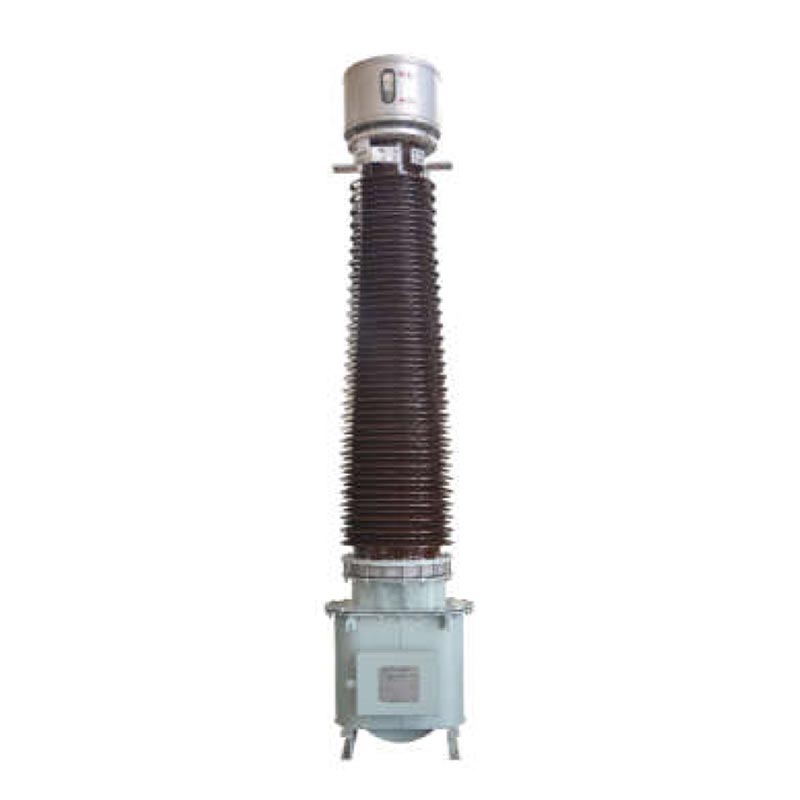

Usune LB6-110 kV струен трансформатор е надворешен уред за мерење на струја со висока прецизност прилагоден на средно и високонапонска моќност решетки. Усвојува модуларна структура и дизајн на секундарно намотување со повеќе групи. Методот на поврзување може да се прилагоди преку надворешните поврзувачки плочи во горниот конзерватор за масло, овозможувајќи флексибилно префрлување помеѓу односот на двојна струја тековните потреби за откривање и заштита од дефекти на различни работни услови.
Овој производ е во согласност со националниот стандард GB/T20840.2-2014 и меѓународните електротехнички стандарди на IEC. Тоа вклучува стандардни модели, модели на висока надморска височина и отпорни на загадување, кои нудат одлично мерење и заштита точност. Погоден и за конвенционални и за сурови надворешни услови, тој е основна опрема за поддршка домашни системи за пренос и дистрибуција на електрична енергија од 110 kV.
Комплетниот модел на производ е LB6-110kV (комбинација на точност + сооднос на струја), со јасни и стандардизирани сегментирани
објаснувања:
- Основен модел: L за струен трансформатор, B за со ниво на заштита, 6 за проектен сериски број, 110 за номинален напон
110kV, W2 за секундарен дизајн против загадување
- Комбинација на класа на точност: Поддржува повеќе комбинации на намотување како што се P/P/P/0,5 и P/P/0,2, вклучувајќи 0,2/0,5
намотки за мерење на ниво и намотки за заштита на ниво од 5P/10P, балансирање на високопрецизно мерење и сигурен дефект
заштита.
- Спецификација за тековен однос: означено како 2*a/c, поддржува префрлување со двоен однос на струја, сериското поврзување е a/c,
паралелното поврзување е 2*a/c, примарната струја покрива 2×50A~2×1000A, секундарната струја е 1A/5A целосна спецификација
- Температура на околината: Погодна за работни услови од -25℃ до +40℃, со максимална дневна температура од +30℃.
Барањата за ултра ниска температура може да се приспособат и да се преговараат.
- Висина: Стандарден модел погоден за надморска височина ≤1000m; GYW модел на висока надморска височина погоден за надморска височина ≤4000m.
- Приспособливост кон животната средина: Растојанието за притискање може да се избере од 16mm/KV до 31mm/KV, погодно за различни сценарија
вклучително и конвенционална, крајбрежна заштита од корозија и апликации против валкање на висока надморска височина.
Користи капацитивна технологија за изолација на маслена хартија, со високонапонска кабелска хартија што го обвиткува примарното јадро на намотување. Се одликува со повеќеслоен заштитен слој на кондензатор, со внатрешниот слој поврзан со висок напон и надворешниот слој заземјен, што резултира со рамномерна дистрибуција на електричното поле и значително подобрена безбедност на изолацијата маржа.
Примарната ликвидација има структура во форма на буквата У. Моделите од 2×400А и подолу користат рамна бакарна жица обвиткана во хартија, додека моделите од 2×500A~2×1000A користат двојни полукружни алуминиумски цевки, обезбедувајќи силен капацитет за пренос на струја. На ликвидацијата е поделена на два дела со четири терминали, што овозможува флексибилно префрлување помеѓу односот на двојна струја.
Метален експанзионен резервоар е инсталиран на врвот за автоматски да се компензира за проширување и контракција на волумен на трансформаторското масло предизвикано од температурни промени, изолирајќи го од внатрешен и надворешен воздух, спречувајќи стареење на влага и масло и продолжување на животниот век на опремата.
Претходно дупчените дупки за подигање на дното на резервоарот го олеснуваат подигнувањето на опремата; обезбедуваат повеќе завртки за заземјување сигурно заземјување на опремата и секундарните намотки; разводната кутија е опремена со наменски стеги за стандардизирани и безбедни жици.
Номинален работен напон 110 kV, максимален работен напон 126 kV, номинална фреквенција 50 Hz, поларитетот е одземен.
Внатрешна изолација примарно до секундарно и заземјување 185kV/1min, секундарно на земја 3kV/1min; надворешна изолација сув тест напон 230 kV, влажен тест напон 185 kV, отпорен напон на громови против загадување на голема височина врвот достигнува 560 kV.
Грешка во мерењето од 0,2/0,5 степен, минимална фазна разлика, исполнување на барањата за мерење со висока прецизност; низок композит грешка за нивото на заштита од 5P/10P, што овозможува брз одговор на струи на дефект на мрежата.
Струја на термичка стабилност 5,3KA~45KA, струја на динамичка стабилност 13KA~115KA, способна да издржи мрежа удари од краток спој и покажува силна оперативна стабилност.

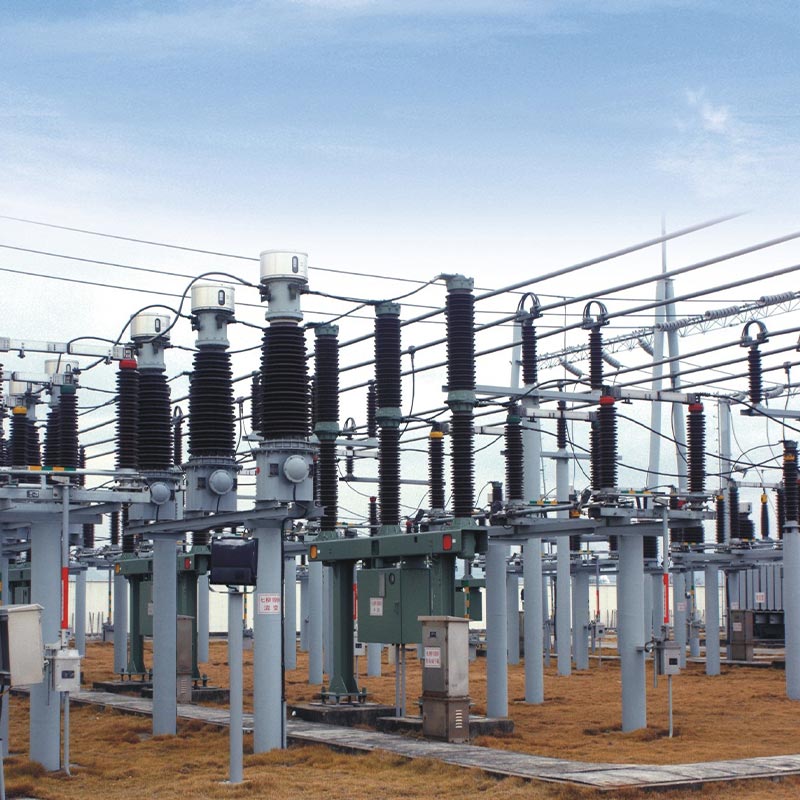

Случај: Проект за надградба на урбана трафостаница Жеџијанг 110 kV
Во 2024 година, проектот за надградба на приградската трафостаница Жеџијанг Џиаксинг 110 kV вклучуваше масовно купување на 32 Usune LB6-110kV-2×300/5 (5P30/5P30/0.5) струјни трансформатори. Се наоѓа во индустриски кластер со големо оптоварување флуктуации, проектот бараше исклучително висока прецизност на мерењето и чувствителност на заштита. По пуштањето во употреба, опремата може прецизно да собира податоци за струјата на автобусот, овозможувајќи следење на оптоварувањето во реално време и брзо исклучување на дефектот. Годишните оперативни податоци покажуваат дека мерната грешка е далеку под националната стандардна граница и заштитата дејствата се точни и сигурни, целосно ги решаваат неточностите на мерењето на постарата опрема.
Пред инсталацијата, потребна е визуелна инспекција за да се отстранат дефектите како што се оштетени порцелански чаури, масло протекување и неусогласени параметри на табличката со имиња; проверете дали нивото на маслото за експандер одговара на температурата на околината и додадете квалификувано трансформаторско масло (електрична јачина ≥45 kV) ако нивото на маслото е ниско.
Опремата мора да се транспортира и крева вертикално во текот на целиот процес, со транспортен агол на навалување ≤15°. Подигнувањето е дозволено само преку долните дупки за дигање; стрес на порцеланските чаури и маслото конзерватор е строго забранет. Максималната хоризонтална сила на истегнување на примарниот терминал P1 е ≤2000N, и на P2 е ≤3000N; телото на опремата и заштитниот слој мора да бидат сигурно заземјени за да се обезбеди безбедност при работа.
За време на работата, секундарното намотување не смее да биде отворено за да се избегнат ризици од висок напон и оштетување на опремата. Целосно запечатената структура не бара одржување во нормални работни услови. Проверете ја чистотата на порцеланска черупка и ниво на масло квартално. Ако заптивката е оштетена или изолацијата е влажна, вратете го уредот во фабрика за вакуумско сушење и замена на масло веднаш.
Струјниот трансформатор од 110 kV мора да се чува на сува, добро проветрена средина, избегнувајќи директна сончева светлина и дожд. Дното на резервоарот за масло треба да биде најмалку 50 mm над земјата, а температурата на складирање треба да биде најмалку -30 ℃. По една година складирање, отпорот на изолација и коефициентот на загуба на диелектрик треба периодично да се тестираат. Ако на бојата се лупи по подолго складирање, пребојувањето треба да се направи веднаш.
LB 6 - 110 kV изглед и димензии на инсталација
Не е потребна замена на опремата. Едноставно прилагодете го начинот на поврзување на надворешниот конектор на горното масло конзерватор: кога примарните намотки се поврзани во серија, односот на основната струја е a/c; кога е поврзан во паралелно, тој е двојно поголем од сегашниот сооднос 2*a/c. Работата е едноставна и не бара специјализирана опрема, прилагодлива на различни услови на оптоварување, ефикасно намалувајќи ги трошоците за замена на опремата.
Трите модели ги делат истите основни електрични перформанси, со структурни оптимизации прилагодени на специфични сценарија: ① Стандардниот модел е погоден за конвенционални средини до 1000m надморска височина, со лази растојание од 16mm/KV; ② W2 моделот против загадување е погоден за крајбрежни и индустриски загадени области, со оддалеченост од лази од 20mm/KV и зголемена отпорност на корозија и загадување; ③ GYW моделот на висока надморска височина е погоден за области со голема надморска височина до 4000 m, со максимално растојание на лазање од 31 mm/KV и може да издржи низок воздух притисок и силно ултравиолетово зрачење средини.
Прво, секундарното намотување мора да работи под оптоварување или со краток спој; отворените кола се строго забранети за да се спречи дефект на висок напон и несреќи со лична повреда. Второ, обезбедете сигурно заземјување на раскрсницата кутијата и долниот штраф за заземјување на резервоарот за масло и дека жицата за заземјување ги исполнува спецификациите за да се избегне статична акумулација на електрична енергија. Трето, при нормална работа, расклопување на запечатената структура и произволно земање мостри се забрането. Редовно тестирајте ги податоците за загубата на диелектрикот и делумното празнење за да обезбедите стабилни перформанси на изолацијата.
Како професионален производител и снабдувач на високонапонска опрема за напојување во Кина, струјниот трансформатор LB6-110 kV на Usune Electric може да се пофали со значајни предности: стандардизирано фабричко производство, строго придржување до домашните и меѓународните индустриски стандарди, обезбедувајќи стабилна точност и силна еколошка приспособливост; и целосно запечатен, дизајн без одржување, значително намалувајќи ги последователните трошоци за работа и одржување. Компанијата обезбедува а едношалтерски услуги вклучувајќи избор и прилагодување, технички насоки, инсталација на лице место и постпродажба одржување. Параметрите може да се оптимизираат според потребите на проектот, обезбедувајќи сигурна сигурност за безбедно и стабилна работа на 110 kV електроенергетскиот систем.
