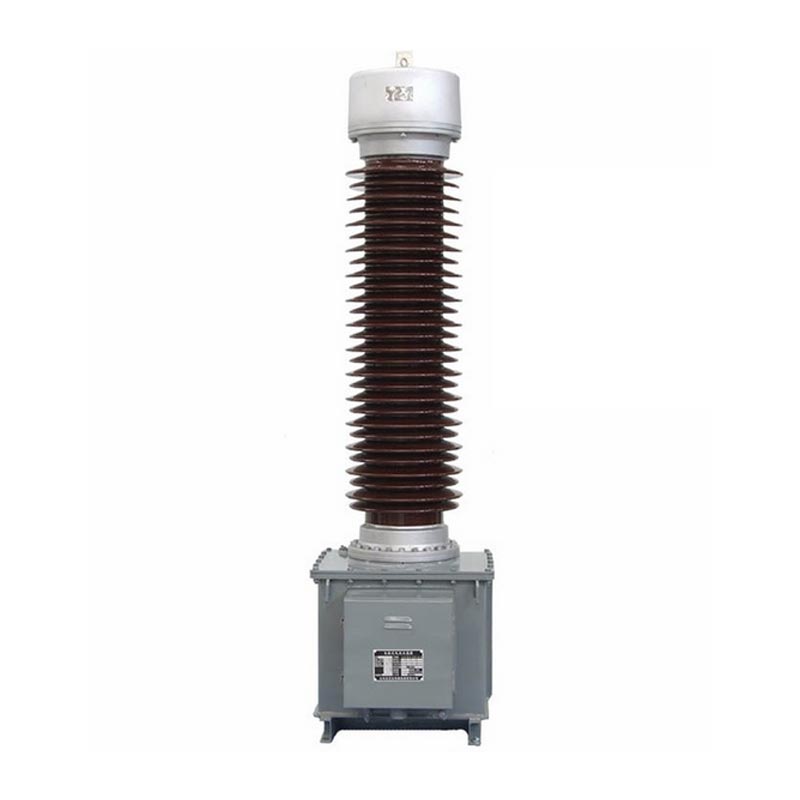

Надворешен струен трансформатор

Капацитивниот надворешен струен трансформатор LB6-110kV е основна опрема за поддршка со висок напон од Жеџијанг Јусен Електрични. Специфично дизајниран за сложени работни услови на отворено, има целосно запечатена маслена хартија изолациона структура потопена во масло, номинален работен напон од 110 kV, максимален работен напон од 126 kV, и е компатибилен со наизменична струја од 50Hz/60Hz, исполнувајќи ги оперативните барања за неефикасно заземјување во неутрална точка системи.

Овој производ интегрира функции за мерење и заштита, опремени со мерни намотки од 0,2 и 0,5 класа и заштитни намотки 5P/10P. Поддржува двојни коефициенти на трансформација за сериско и паралелно префрлување на поврзување, со покривање на примарна струја од 2×50A–2×1000A и секундарен излез од 1A/5A. Користење на прецизно производство процеси во реномирана фабрика, производот може да се пофали со одлична еколошка приспособливост: стандардниот модел е погоден за надморска височина под 1000 m, додека моделот на голема височина GYW може стабилно да работи на надморска височина од 4000 m. Тоа е широко се користи во урбани и рурални трафостаници, индустриско и рударско напојување и сценарија за производство на нова енергија.

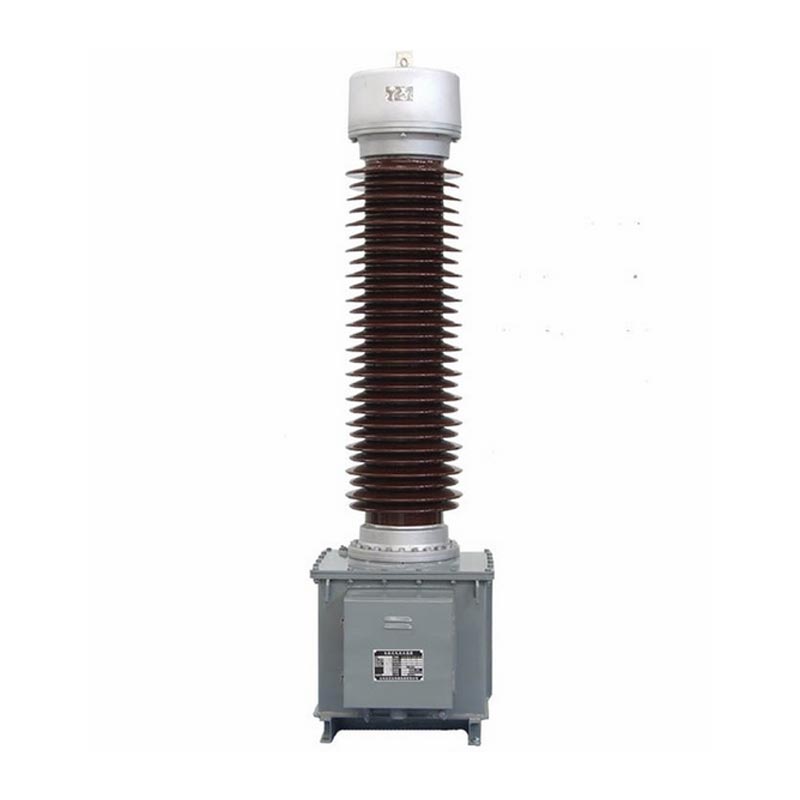

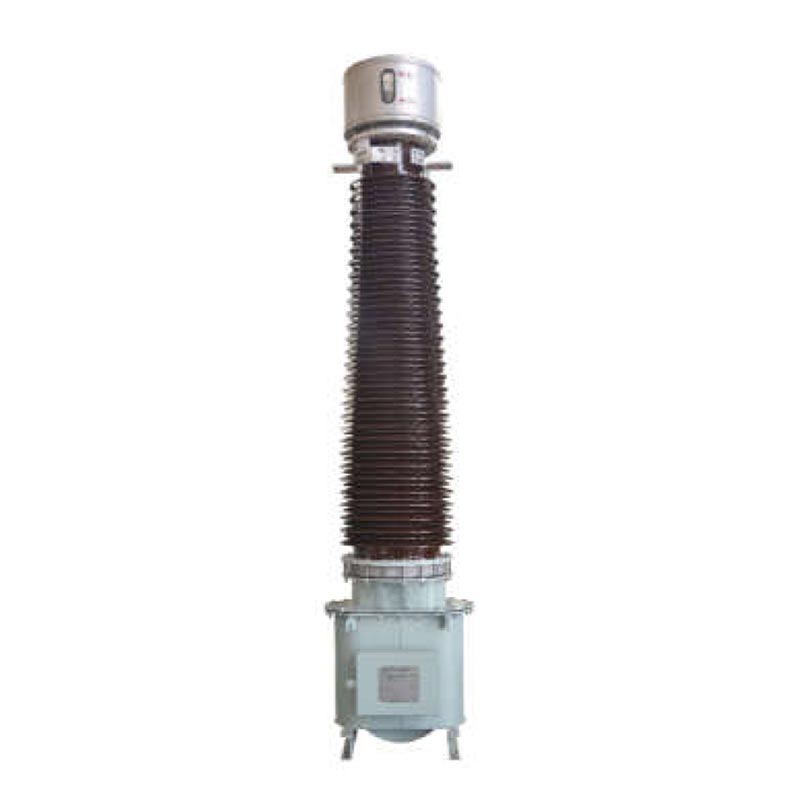

LB6-110kV Капацитивен струен трансформатор

Објаснување на моделот и услови за употреба

1. Објаснување на параметарот на моделот

Целосниот број на модел за надворешниот струен трансформатор е LB6-110kV P/P/P/0,5ab/c, поделен на три јадра дефиниции:
- Основен модел: L означува струен трансформатор, B означува со ниво на заштита, 6 означува сериски број на дизајнот, 110 означува номинално ниво на напон, а W2 претставува секундарна конфигурација против загадување.
- Прецизна комбинација: вградени четири комплети секундарни намотки, вклучително и едно мерно намотување од 0,5 класа и три заштитни намотки од P-класа, кои поддржуваат различни прецизни комбинации за да се прилагодат на различни мерење и барања за прецизност на заштитата.
- Сооднос на струја: означен 2*a/c, поддржува префрлување со двоен однос. Односот е a/c кога е горниот конзерватор за масло надворешниот конектор е поврзан во серија, а 2*a/c кога е паралелно поврзан. Инсталирањето на лице место овозможува лесно префрлување.

2. Стандардни работни услови

- Амбиентална температура: максимална +40℃, минимална -25℃, дневна просечна максимална максимална +30℃; Ултра ниските температурни услови можат да се приспособат и да се преговараат.
- Висина на инсталација: Стандарден тип ≤1000m; LB6-110 GYW Тип на висока надморска височина ≤4000m.

Структурни карактеристики на производот

1.Конструкција за намотување и изолација

Примарната намотка усвојува структура во форма на буквата У. Спецификациите од 2×400А и подолу користат рамен бакар изолиран со хартија жица, додека спецификациите од 2×500A–2×1000A користат полукружни алуминиумски цевки со двојни лобуси. Јадрото користи а капацитивен процес на изолација на маслена хартија, со високонапонска кабелска хартија што ја обвиткува главната изолација. Повеќе слоеви Заштитата на кондензаторот создава еднообразно електрично поле, при што внатрешниот слој е поврзан со висок напон и надворешниот слој заземјен, значително подобрување на безбедноста на изолацијата. Примарната намотка е поделена на два дела со четири терминали, кои се поврзуваат со горниот резервоар за масло за лесно префрлување на соодносот.

2.Запечатен дизајн за заштита

На врвот е инсталиран метален експандер за автоматски да ги компензира промените во волуменот на изолационото масло предизвикани од температурни варијации, изолирање на воздухот и спречување на стареење на маслото поради влага, со што се продолжува животниот век на опремата. Проширувачот има вграден прозорец за набљудување на нивото на маслото за следење на нивото на маслото во реално време. Сите споредни терминалите и примарните заштитни терминали се централно поврзани со разводната кутија на резервоарот за масло, обезбедувајќи стандардизирани жици и силни способности против пречки.

3. Структура за безбедна инсталација

Резервоарот за масло е заварен од висококвалитетни челични плочи, со претходно издупчени дупки за подигање на дното за стабилна целокупно кревање. Разводната кутија и резервоарот за масло се опремени со посебни завртки за заземјување за да се обезбеди сигурен заземјување на секундарното намотување и на целата единица. Производот има дизајн со намален поларитет; кога основно струјата P1 влегува и P2 излегува, секундарната струја излегува преку S1/S2/S3, во согласност со индустриските стандардни жици логика и олеснување на пуштањето во работа на лице место.

Основни технички параметри

1. Основни електрични параметри

- Номинален работен напон: 110 kV; Максимален работен напон: 126 kV
- Номинална фреквенција: 50/60Hz; Поларитет: Субтрактивен поларитет
- Оценета примарна струја: 2×50A~2×1000A (достапни се повеќе спецификации)
- Номинална секундарна струја: 1А, 5А
- Секундарен излезен капацитет: 15VA~50VA (прилагодлив на односот на трансформаторот)

2. Стандарди за грешка за точност

- Класа на мерење (0,2/0,5): Тековна грешка ±0,2%～±1,5%, фазна разлика 10'-90', исполнување на енергија со висока прецизност барања за мерење.
- Класа на заштита (5P/10P): Грешка во струја од класа 5P ≤±1%, композитна грешка ≤5%; Композитна грешка од класа 10P ≤10%, сигурна заштита во случај на дефект на системот.

3. Издржете ги параметрите на напонот и изолацијата

- Издржлив напон на фреквенција на напојување: 185 kV/1 мин за примарни и секундарни кола и заземјување; 3kV/1мин за секундарни кола и заземјување; 5 kV/1 мин за примарен штит до земјата. Сува тест за надворешна изолација: 230 kV; влажни тест: 185 kV.
- Напон на отпорност на молња: Внатрешна изолација 450 kV; GYW2 тип против загадување на висока надморска височина до 560 kV.
- Растојание на лази: Стандарден тип ≥16mm/kV; тип против загадување до ≥31mm/kV, погоден за сурови средини како што се крајбрежните области, индустриското загадување и високите надморски височини.

4. Параметри за стабилност на краток спој

Опремата покажува одлични перформанси за термичка и динамичка стабилност. За спецификациите 300-600А, на струјата за краткотрајна термичка стабилност може да достигне 31,5-45 kA, а струјата на динамичка стабилност може да достигне 80-115 kA, способен да издржи моментални бранови на струја на краток спој и да спречи оштетување на опремата.

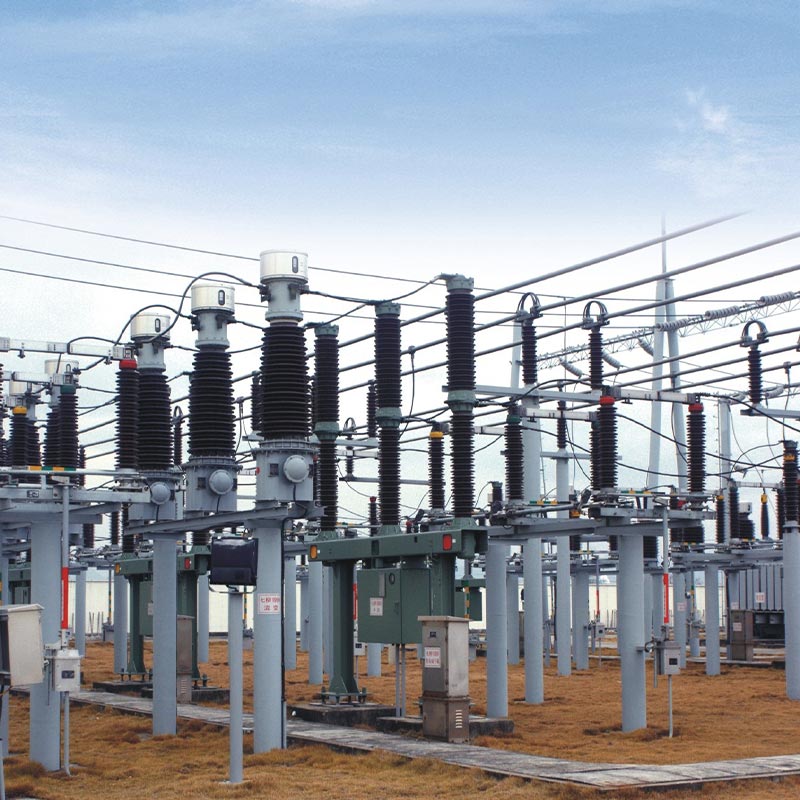

Случај за апликација од реалниот свет

Надворешниот струен трансформатор Usune LB6-110kV беше успешно применет на надградба на трафостаница на електричната мрежа од 110 kV проект во Источна Кина, замена на застарена опрема и решавање проблеми како ниска прецизност, лошо време отпорност и често одржување.

Проектот се наоѓа во приградски индустриски парк, област која се карактеризира со влажност во текот на целата година и мала индустриско загадување, снабдувајќи со електрична енергија повеќе производствени компании. Проектот го избра LB6-110kV GYW Модел на висока надморска височина против загадување (2×300/5A, 5P30/5P30/0.5S/0.2S комбинација на точност). По повеќе од две години за стабилна работа, високопрецизните намотки 0.2S/0.5S обезбедуваат прецизно мерење за индустриските корисници, додека повеќекратните заштитни намотки овозможуваат брз одговор на флуктуации на мрежата и мали дефекти при краток спој, постигнувајќи нула лажни патувања и нула неуспеси за сопирање. Целосно запечатената структура ефикасно се спротивставува на влага и загадувачи корозија, без истекување масло или проблеми со стареењето на изолацијата, намалувајќи го последователниот обем на работа за одржување за повеќе од 60%, целосно потврдувајќи ја стабилноста и сигурноста на производот при тешки работни услови.

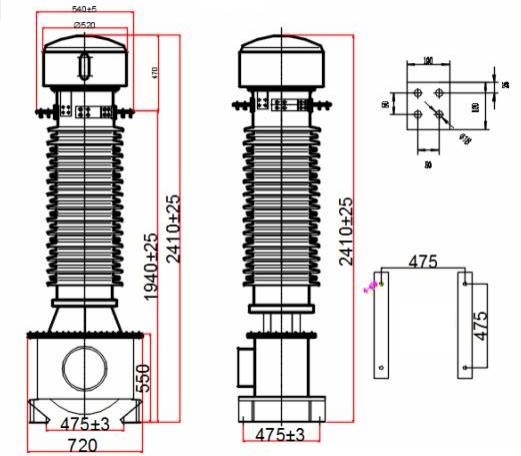

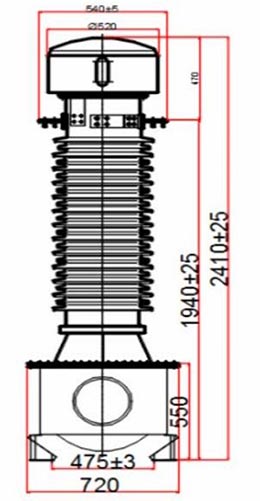

LB 6 - 110 kV изглед и димензии на инсталација

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Како да се префрлате помеѓу коефициентите на двојна струја на лице место?

Не е потребно расклопување на опремата. Само конфигурацијата на жици на надворешните конектори на горното масло на конзерваторот му треба прилагодување. Сериското поврзување на примарните намотки е соодносот на основата a/c; паралелна врска резултира со двојно поголем однос на примарната струја 2*a/c. Опремата стандардно се испорачува паралелно; едноставно следете дијаграмот за поврзување за брзо префрлување без да влијае на изолацијата или животниот век на опремата.

П2: Кои сценарија се погодни за различни модели на изолација и против загадување?

Стандардниот тип (≥16mm/kV) е погоден за рамничарски области со добри средини под 1000m; W тип против загадување (≥20mm/kV) е погоден за урбани и општо индустриски сценарија за загадување; GYW тип против загадување на висока надморска височина (≥25mm/kV) е погоден за области на висока надморска височина под 4000m; Подобрениот тип GYW2 (≥31mm/kV) е дизајниран за екстремни услови како што се прскање со крајбрежна сол, тешко индустриско загадување и ултра високи надморски височини, кои нудат посилни изолација анти-стареењето перформанси.

П3: Кои се основните размислувања за одржување за надворешниот струен трансформатор?

Прво, секундарното работење на отворено коло е строго забрането за да се избегнат ризиците од висок напонски индукција. Второ, на запечатената структура не смее произволно да се расклопува; Работата без одржување е можна во нормала услови. Трето, загубата на диелектриците и отпорноста на изолацијата треба да се тестираат годишно, а податоците мора да бидат тестирани во основа во согласност со фабричките вредности. Четврто, нивото на маслото треба да се проверува сезонски и да се квалификува трансформаторското масло треба веднаш да се додаде кога нивото на маслото е ниско.

Предности на производот и резиме

Usune LB6 серијата 110kV/126kV струен трансформатор на отворено, со својот стандардизиран дизајн, стабилни перформанси и силна еколошка приспособливост, ги решава болните точки на традиционалната опрема како што е подложноста на влага, лесно стареење на маслото и слаби способности против валкање. Флексибилните комбинации на сооднос и точност можат да ги исполнат диференцирани потреби за мерење на електричната мрежа, релејна заштита и мониторинг на индустриска моќност. Како висококвалитетен високонапонска опрема произведена во реномирана кинеска фабрика, таа обезбедува високо доверлива, исплатлива и решенија за ниско одржување за глобални енергетски проекти, што го прави доверлив снабдувач за компаниите за електрична енергија и инженерски изведувачи.
