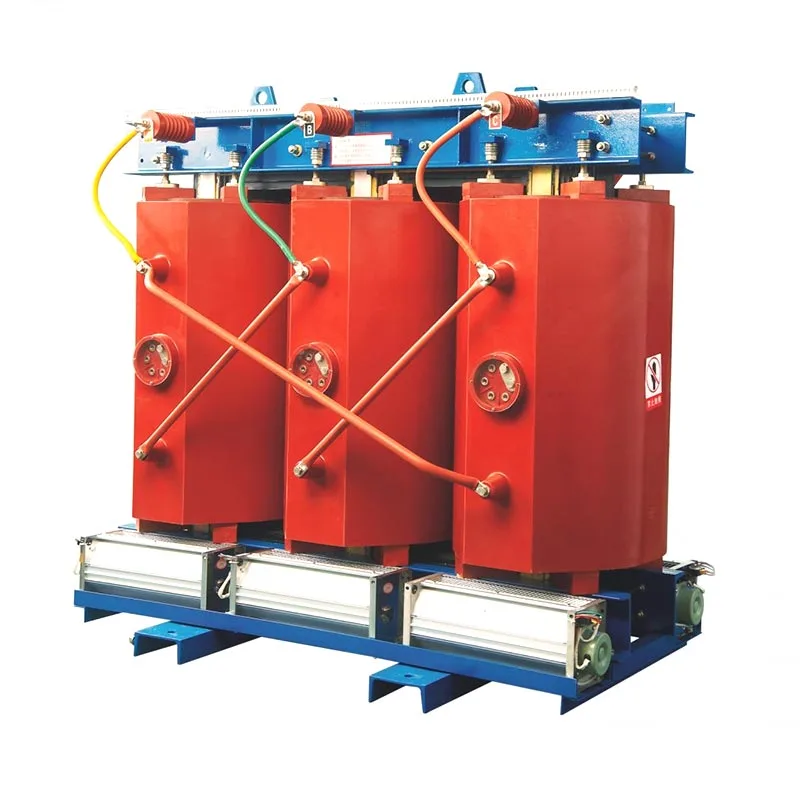

АнТрансформатор од сув тип 11kV 1000kVAе среднонапонски дистрибутивен трансформатор дизајниран за пренос на електрична енергија од напојување од 11 kV на помал искористен напон додека одржува електрична изолација, стабилност на напонот и безбедна дистрибуција на електрична енергија. Овој водич ја објаснува неговата конструкција, принципот на работа, спецификациите, апликациите, размислувањата за инсталација, барањата за заштита, практиките за одржување и набавните точки за индустриски и комерцијални електроенергетски системи.
Трансформатор од 1000 kVA обезбедува номинален капацитет на очигледна моќност од 1000 киловолт-ампери, додека 11 kV ја идентификува примарната класа на напон. За разлика од трансформаторот потопен во масло, трансформаторот од сув тип користи воздух како медиум за ладење и не се потпира на минерално изолационо масло. Дизајните од лиена смола можат да обезбедат компактно решение за внатрешни трафостаници, комерцијални згради, индустриски постројки, објекти поврзани со податоци, инсталации за обновливи извори на енергија и други локации каде однесувањето на пожарот, одржувањето, просторот и еколошките размислувања се важни.
Вистинската спецификација никогаш не треба да се избира само од табличката со име. Секундарниот напон, векторската група, импедансата, нивото на изолација, материјалот за намотување, порастот на температурата, методот на ладење, заштитата на куќиштето, надморската височина, температурата на околината, хармониското оптоварување, условите за краток спој и применливите стандарди, влијаат врз конечниот дизајн.
АнТрансформатор од сув тип 11kV 1000kVAе трифазен електричен трансформатор кој вообичаено се користи за намалување на среднонапонската електрична енергија на помал напон погоден за низводно дистрибуција и електрична опрема. Трансформаторот има номинална привидна моќност од 1000 kVA и примарен напон од 11 kV.
Терминотсув типзначи дека трансформаторот не користи течно изолационо масло како примарна изолација и медиум за ладење. Во зависност од дизајнот, намотките може да бидат со отворена намотка, импрегнирана со вакуум притисок или инкапсулирана во смола. Конструкцијата од лиена смола е особено честа појава каде што е потребна механичка заштита, отпорност на околината и намалена зависност од течна изолација.
IEC 60076-11 конкретно ги покрива енергетските трансформатори од сув тип со опрема со највисок напон до 72,5 kV и најмалку една намотка која работи над 1,1 kV, што го прави директно релевантен за многу дизајни на трансформатори од сув тип од 11 kV.
11 kV го означува номиналниот напон од примарната страна. Точното ниво на изолација и номиналниот напон на опремата мора да се потврдат од спецификацијата на проектот и применливиот стандард наместо да се заклучи само од номиналниот напон.
1000 kVA е номиналната привидна моќност на трансформаторот. Ја опишува способноста за електрично оптоварување под одредени работни услови наместо да претставува директен излез од 1000 kW.
За трифазен систем, приближната струја на линијата со полно оптоварување може да се пресмета со помош на:
На пример, на 11 kV и 1000 kVA, примарната струја со целосно оптоварување е приближно52,5А. Секундарната струја зависи од избраниот нисконапонски рејтинг. На 400V, на пример, теоретската трифазна струја со целосно оптоварување е приближно1,443 А. Овие пресметки се корисни за прелиминарното инженерство, додека изборот на конечниот кабел, прекинувачот, собирницата и заштитата мора да го следат целосниот проект на проектот.
Изведбата на трансформатор од сув тип зависи од координираниот дизајн на неколку главни компоненти. Типична единица од 11 kV 1000 kVA го вклучува следново:
| Компонента | Примарна функција | Важно размислување |
|---|---|---|
| Магнетно јадро | Обезбедува магнетна патека за пренос на енергија | Основен материјал, заеднички дизајн и загуби |
| Намотување HV | Го прима напојувањето од 11 kV | Изолација, материјал за проводник, отпорност на импулси |
| Намотување LV | Го обезбедува потребниот нисконапонски излез | Напон, струен капацитет, пораст на температурата |
| Систем за изолација | Електрично ги раздвојува напојуваните компоненти | Термички, диелектрични, еколошки перформанси |
| Капсулација со смола | Ги заштитува намотките во дизајните од леана смола | Квалитет на лиење, контрола на празнини, термички перформанси |
| Систем за ладење | Ја отстранува топлината што се создава за време на работата | Операција и вентилација со AN или ANAF |
Во дизајните од леана смола, намотките облечени во смола можат да обезбедат цврста изолациона структура околу намотките. Конечната конструкција, сепак, треба да се оценува според потребните електрични, термички, еколошки и механички услови, а не само со конструкција со смола.
Трансформаторот работи преку електромагнетна индукција. Кога на примарното намотување се применува наизменичен напон од 11 kV, тој произведува наизменичен магнетен тек во јадрото. Овој магнетен тек се поврзува со секундарното намотување и предизвикува напон според односот на свиоците.
При ладење со природен воздух, топлината се движи од активните делови кон околниот воздух преку конвекција и зрачење. За апликации со поголеми термички барања, може да се додадат вентилатори со принуден воздух. Избраниот распоред за ладење мора да одговара на наведениот рејтинг на трансформаторот и работната средина.
Купувачот треба да побара целосен технички лист со податоци наместо да купува само според „11kV 1000kVA“. Типична спецификација на проектот треба да се однесува на:
| Параметар | Зошто е важно |
|---|---|
| Номинален капацитет | Ја одредува привидната моќност: 1000 kVA. |
| Примарен напон | Мора да одговара на вистинската среднонапонска мрежа. |
| Секундарен напон | Ја одредува компатибилноста со опремата низводно. |
| Фреквенција | Вообичаените вредности на проектот вклучуваат 50Hz или 60Hz. |
| Векторска група | Дефинира фазно поместување и поврзување на намотување. |
| Импеданса | Влијае на регулацијата на напонот и однесувањето на струјата на дефект. |
| Загуби | Влијае на работната температура и потрошувачката на енергија на животниот циклус. |
| Покачување на температурата | Ги дефинира термичките работни услови и барањата за изолација. |
| Ниво на изолација | Важно за издржување на диелектрик и координација на системот. |
| Оценка за комплет/IP | Го заштитува трансформаторот од еколошки и ризици од случаен контакт. |
Објавените спецификации на производителот покажуваат дека трансформаторите од сув тип од 1000 kVA од класа 11 kV може да имаат значително различни вредности на загуби, материјали за намотување, димензии, векторски групи, вредности на импеданса и распореди за ладење. Затоа, овие параметри треба да се потврдат за точниот модел наместо да се претпоставува дека сите трансформатори од 1000 kVA се технички еквивалентни.
Технологијата на трансформатор од сув тип е особено корисна кога околината за инсталација става акцент на работата во затворен простор, размислувањата за пожар, намалените барања за течна изолација или поедноставеното одржување.
IEC 60076-11, исто така, се осврнува на климатските класи, термичките и диелектричните размислувања поврзани со надморската височина, управувањето со куќиштето, однесувањето на пожарот и сеизмичката класификација, илустрирајќи зошто треба да се земат предвид условите на животната средина при спецификацијата на трансформаторот.
Трансформатор од сув тип од 11 kV 1000 kVA може да се користи секаде каде што на дистрибутивниот систем од 11 kV му треба спуштачки трансформатор со среден капацитет и барањата за инсталација се компатибилни со технологијата на сув тип.
Изборот на трансформатор треба да започне со електричниот систем наместо со каталогот на производи. Следната листа за проверка може да помогне да се спречат празнините во спецификацијата:
Дури и добро дизајниран трансформатор може да работи лошо ако околината за инсталација не обезбедува доволно растојание, вентилација, заштита или електрична координација.
Условите за инсталација не се само механички детали. IEC 60076-11 конкретно го препознава влијанието на надморската височина и условите на животната средина врз топлинските и диелектричните перформанси на трансформаторот, така што овие параметри треба да се декларираат во фазата на спецификација.
Трансформаторите од сув тип генерално избегнуваат задачи за одржување поврзани со масло, но сепак бараат периодична проверка. Фреквенцијата на одржување треба да се утврди според упатствата на производителот, условите за работа, локалните прописи и критичноста на инсталацијата.
| Област за инспекција | Што да се провери |
|---|---|
| Намотки | Видлива контаминација, оштетување, абнормални траги од празнење или влошување. |
| Врски | Терминална состојба, затегнатост, знаци за прегревање и состојба на кабелот. |
| Ладење | Воздушни премини, вентилација, вентилатори каде што се вградени и ненормална температура. |
| Следење на температурата | Читања на сензори, аларми, работа на контролорот и историски трендови. |
| Животна средина | Прашина, влага, корозивна атмосфера и вентилација на просторијата. |
Една од најпрактичните мерки за одржување е одржувањето на чисти површините за ладење и патеките за вентилација. Прекумерната прашина може да го намали преносот на топлина и може да создаде непожелни услови за изолација со текот на времето.
Трансформаторите од сув тип и со масло потопени можат да вршат должности за дистрибуција на среден напон, но нивните карактеристики на изградба и инсталација се различни.
| Фактор | Сув тип | Потопено масло |
|---|---|---|
| Изолациски медиум | Воздушен и/или систем за цврста изолација | Течност за изолација |
| Управување со нафта | Не е потребно | Потребно е според дизајнот и условите за работа |
| Внатрешна инсталација | Заедничка апликација | Зависи од локалниот дизајн и барањата за безбедност |
| Размислувања за пожар | Нема оптоварување за пожар на трансформаторското масло | Потребно е да се земат предвид типот на течност и барањата за инсталација |
| Типично одржување | Инспекција, чистење, приклучоци, ладење и следење | Вклучува барања за инспекција и одржување поврзани со течност |
Соодветната технологија зависи од проектот, а не од универзалното правило. Треба да се оценат профилот на оптоварување, просторот, условите на околината, барањата за пожар, локацијата за инсталација, почетната цена, размислувањата за животниот циклус и локалните регулативи.
За меѓународните набавки, техничката комуникација е исто толку важна како и цитираната цена. Пред да направат нарачка, купувачите треба да побараат јасна документација која ја покрива точната конфигурација на трансформаторот.
Објавената техничка документација од етаблирани производители на трансформатори покажува дека дури и трансформаторите со исти оценки од 11kV и 1000kVA може да се разликуваат во материјалот за намотување, вредностите на загубите, векторската група, импедансата, системот за изолација, димензиите и конфигурацијата за ладење.
Жеџијанг Usune Electric Co., Ltd.може да се претстави како потенцијален снабдувач за клиенти кои бараат приспособени решенија за трансформатори. За понуда специфична за проектот, купувачот треба да ги обезбеди параметрите на електричниот систем, околината за инсталација, важечките стандарди, дестинацијата за испорака и сите потребни додатоци или спецификации на куќиштето.
Може да биде погоден за многу индустриски апликации кога напојувањето од 11 kV, секундарниот напон, профилот на оптоварување, условите за инсталација, системот за заштита и потребниот капацитет одговараат на проектот. Вистинската пресметка на оптоварувањето треба да се заврши пред изборот.
За трифазен систем од 11 kV, теоретската примарна струја со целосно оптоварување е приближно 52,5 А. Вистинскиот дизајн на системот треба да ја земе предвид и толеранцијата на трансформаторот, работните услови, поставките за заштита и карактеристиките на мрежата.
Секундарниот напон е специфичен за проектот. Вообичаените нисконапонски конфигурации вклучуваат 400V, 415V и 433V, но други напони може да се дизајнираат во зависност од електричниот систем.
Не мора. Многу трансформатори од сув тип работат со природно воздушно ладење. Присилното воздушно ладење може да се додаде кога дизајнот бара зголемен термички капацитет или специфични работни услови.
IEC 60076-11:2018 е главниот стандард на IEC кој конкретно ги покрива енергетските трансформатори од сув тип во неговиот дефиниран опсег. Може да се применат и дополнителни национални, регионални, проектни, инсталација или барања за ефикасност.
kVA ја мери привидната моќност, додека kW ја мери активната моќност. Врската зависи од факторот на моќност: kW = kVA × фактор на моќност. Затоа, трансформаторот од 1000 kVA не треба автоматски да се опишува како извор на енергија од 1000 kW.
Многу производители можат да ги конфигурираат параметрите како секундарен напон, векторска група, материјал за намотување, импеданса, опсег на допрете, куќиште, распоред за ладење, додатоци и систем за следење според барањата на проектот. Секое прилагодување треба да биде потврдено според важечкиот технички стандард.
АнТрансформатор од сув тип 11kV 1000kVAе повеќе од комбинација на бројки на напон и капацитет. Неговите реални перформанси зависат од интеракцијата на електричниот дизајн, изолацијата, термичкото управување, конструкцијата на намотување, загубите на јадрото, импедансата, условите на околината, заштитата, инсталацијата и одржувањето.
За инженерските тимови и менаџерите за набавки, најсигурен пристап е да се започне со целосното барање за електрична енергија и потоа да се побара детален технички предлог. Споредувањето на гарантираните загуби, нивоата на изолација, векторската група, импедансата, порастот на температурата, димензиите, тестирањето, додатоците и сервисната поддршка може да помогне да се осигура дека избраниот трансформатор одговара на вистинската примена.
Жеџијанг Usune Electric Co., Ltd. може да ги поддржи клиентите кои ги проценуваат барањата на трансформаторот за сув тип на среден напон и конфигурациите специфични за проектот. Доколку планирате нова трафостаница, надградувате индустриски електроенергетски систем или барате трансформатор од 11 kV 1000 kVA за комерцијален или инфраструктурен проект,контактирајте со нассо вашиот напон, капацитет, фреквенција, услови за инсталација и технички барања за да разговарате за соодветно решение за трансформаторот.
