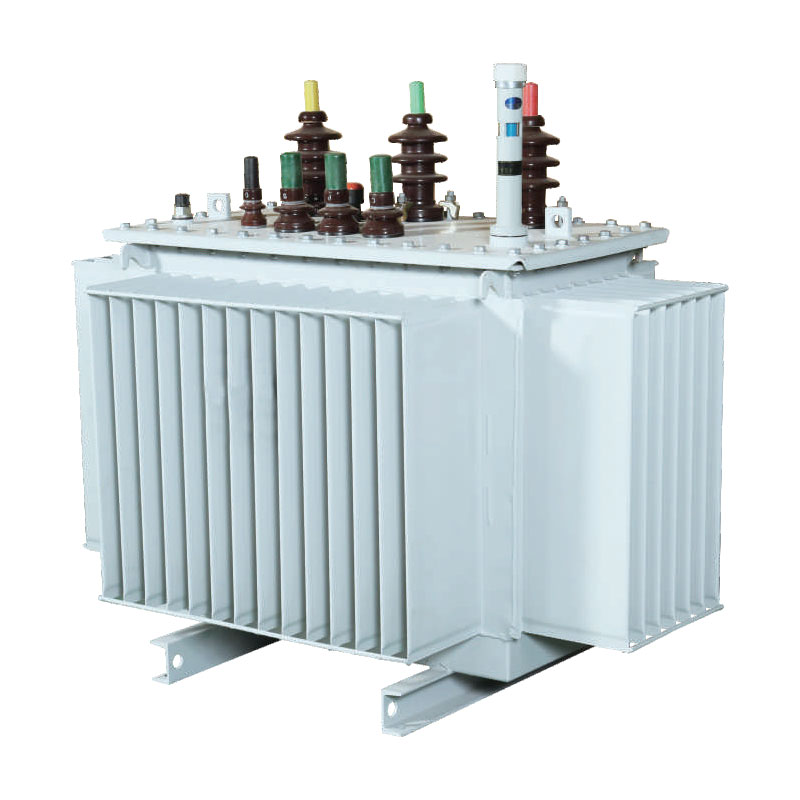

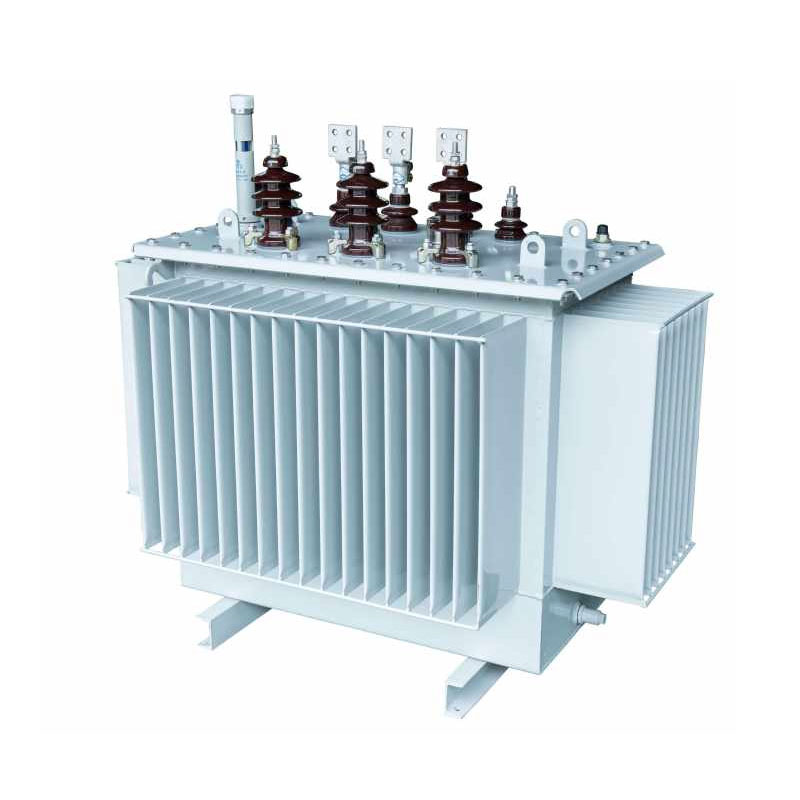

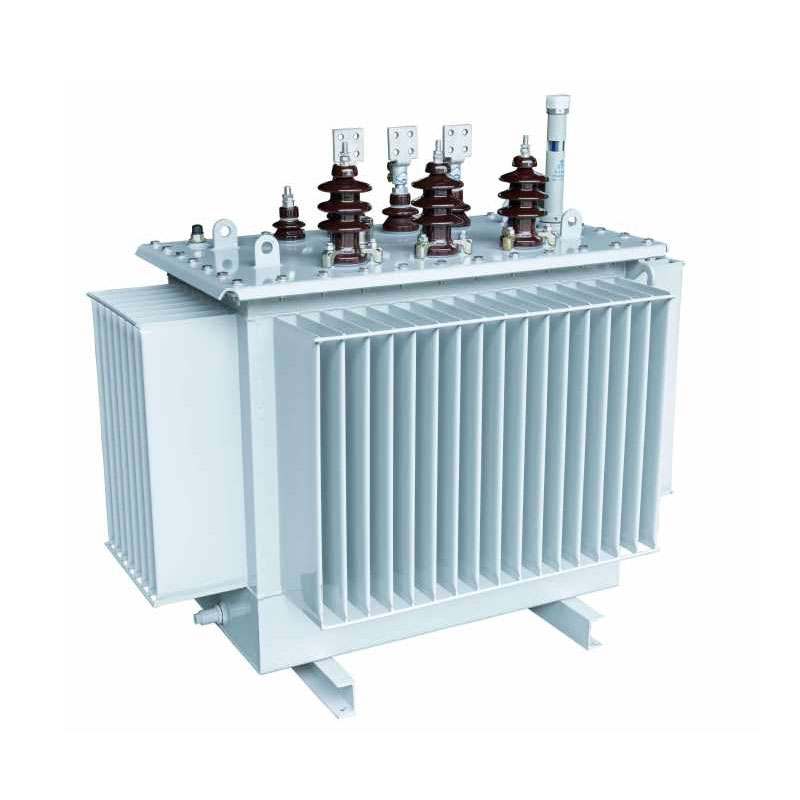

Трансформатор за дистрибуција со потопено масло од 1600KVA

Трансформаторот за дистрибуција на Usune 1600 kVA потопен со масло е оптимизиран за да одговори на заедничките проблеми кои се наоѓаат во традиционалните трансформатори, како што се големи загуби, прекумерна бучава, трифазен дисбаланс и слаба приспособливост кон животната средина. Јадрото користи 3D распоред на рана формирајќи рамностран триаголник; магнетното коло е без празнини, со три еднакви должини магнетни патеки кои се минимизирани во растојание. Пресекот на јадрото на столбот значително се приближува до кружна форма подобрување на ефикасноста на магнетната пропустливост, фундаментално намалување на загубите без оптоварување и работен шум, постигнувајќи прецизни трифазна рамнотежа и ублажување на хармоничните пречки.

Погоден за напонски апликации од 10kV, 20kV и 36kV, производот е прецизно произведен во стандардизирани капацитети и се подложува на ригорозни, сеопфатни тестирања. Се одликува со стабилни перформанси, силна отпорност на преоптоварување и висока оперативна безбедност, што го прави идеален избор за интеграција со префабрикувани или модуларни трафостаници и претпочитан решение за модерни надградби на паметни мрежи.

Основни структурни карактеристики

1. Основен систем

Јадрото користи лимови од силикон челик ориентирани кон зрно со висока пропустливост, со мала загуба, обработени со увезени западни Германска Георг опрема за попречно сечење и техника на беспрекорно спојување од 45°. Формирани се лимовите од силициум челик во повеќестепена структура со кружен пресек, целосно елиминирајќи ги воздушните празнини на магнетното коло и намалувајќи загуби на флукс од истекување, а со тоа ефикасно ја намалува работната бучава и потрошувачката на енергија без оптоварување. Целокупното јадро структурата е компактна и стабилна со висока отпорност на магнетна сатурација, обезбедувајќи долгорочна, мазна опрема операција.

2. Структура на намотување

Дистрибутивниот трансформатор потопен со масло од 1600 kVA користи диференциран дизајн на намотување: високонапонско намотување има цилиндрична структура, додека нисконапонската намотка поддржува и цилиндрични и типови на фолија конфигурации. Овој дизајн значително ја подобрува отпорноста на опремата на кратки кола и молњи удари, спречувајќи деформација на серпентина или оштетување предизвикано од струјни бранови. Концентричниот распоред на високо- и нисконапонските намотки ја оптимизираат дистрибуцијата на магнетното коло, обезбедувајќи порамномерен пренос на енергија и сеопфатно подобрување на севкупната оперативна ефикасност.

3. Структура на резервоарот

Резервоарот е изработен од високопрецизен ладно валани челик со помош на специјализирана линија за производство на брановидни резервоари. Неговата површина е завршена со петрохемиски антикорозивен слој, кој нуди долготрајна отпорност на масло и хемиска ерозија, што го прави погоден за различни сурови индустриски средини. Брановидна структура служи а двојна намена: ја олеснува ефикасната дисипација на топлина за да се стабилизира порастот на температурата при работа со целосно оптоварување притоа притоа прифаќајќи ја термичката експанзија и контракција на трансформаторското масло. Целосно запечатена структура ја изолира единицата од воздух, забавувајќи го стареењето на изолационото масло и значително ја продолжува работата на опремата работен век.

4. Изолациона структура

Единицата користи систем за изолација од класа А, кој се карактеризира со висока диелектрична цврстина и одлична отпорност на висока температура. Со калемите со висок и низок напон наредени концентрично, јазот меѓу намотките користи композитна структура - комбинирање на обвивка од хартиена цевка со мали празнини за масло - за да се оптимизира внатрешната распоред на изолација и елиминирање на изолацијата "мртви зони". Ова ефикасно ја подобрува способноста за издржување на напон и стабилност на изолацијата, спречувајќи диелектрични дефекти и дефекти во празнење, со што се обезбедува безбеден и сигурен долгорочно работење.

Тип на производ

Економски придобивки и заштеда на енергија/намалување на емисиите

Трансформаторот за дистрибуција на масло Usune 1600 kVA нуди извонредни перформанси за заштеда на енергија, значително намалувајќи ги годишните трошоци за електрична енергија и емисиите на јаглерод за корисниците. Следниве основни формули овозможуваат прецизно квантифицирање на оперативната вредност на опремата:
1. Формула за годишен трошок за електрична енергија: Годишен трошок (CNY/година) = [Загуба без оптоварување (kW) + Загуба на оптоварување (kW) × (Просечен фактор на оптоварување)²] × 365 дена × 24 часа × Цена на електрична енергија
2. Формула за емисија на јаглерод: Годишни емисии на CO₂ = [Загуба без оптоварување (kW) + загуба на оптоварување (kW) × (просечен фактор на оптоварување)²] × 365 дена × 24 часа × Фактор на емисија на јаглерод (kg-CO2/kWh)
Во споредба со традиционалните трансформатори со исти спецификации, овој производ има помали загуби без оптоварување и оптоварување. Во типични индустриски работни услови со 60% просечен фактор на оптоварување, оваа единица постигнува значителни заштеди на електрична енергија, директно намалувајќи ги корпоративните трошоци за енергија и намалувајќи ги емисиите на јаглерод. Се усогласува со барањата на политиката „Двоен јаглерод“, создавајќи економска и еколошка вредност за корисниците.

Технички параметри

Трифазен дистрибутивен трансформатор потопен во масло од 10 kV серија S11

Забелешка: За трансформатори со номинален капацитет од 500 kVA и подолу, загубата на оптоварување над рампата во табелата е применливи на на Dyn11 група за поврзување, а загубата на оптоварување под рампата е применлива за групата за поврзување Yyn0.

10kV серија S13 трифазен ол-потопен дистрибутивен трансформатор

Трифазен дистрибутивен трансформатор потопен во масло од 10kV серија S14

Референца на проектот

Проект за лансирање ракета Cas-space

Тест извештај

Случај за апликација од реалниот свет

Како професионален и доверлив снабдувач на електрична опрема, дистрибутивниот трансформатор на Usune од 1600 kVA 10 kV потопен во масло беше успешно распореден во проект за реновирање на урбано-рурална мрежа во градот Донгхаи, Луфенг, Гуангдонг. Инсталацијата ефикасно ги реши локалните проблеми во врска со недоволниот капацитет на енергија и нестабилното снабдување.

Пред надградбата, традиционалната дистрибутивна опрема во областа немаше доволен капацитет; за време на врвот на летото побарувачката, проблемите како што се падовите на напонот и патувањата предизвикани од преоптоварување беа вообичаени, што сериозно влијаеше на електричната енергија во домовите користење и работењето на малите и микро-претпријатијата. Во 2026 година, локалното биро за снабдување со електрична енергија иницираше надградба на мрежата проект. По повеќедимензионална споредба на перформансите на производот, способностите за заштеда на енергија и оперативните стабилност, тие го избраа високоефикасниот дистрибутивен трансформатор на Usune, потопен во масло.

Проектот користеше модел за инсталација на монтажна трафостаница. Откако ќе биде пуштена во употреба, опремата - се карактеризира со ниски загуби, низок шум и одлична трифазна рамнотежа - ефикасно ги елиминираа тесните грла за снабдување со електрична енергија во регионот. Уредот работи стабилно при високи температури и летни услови со големо оптоварување без абнормален шум или хармонија мешање. Измерените податоци покажуваат дека загубите на опремата се далеку помали од оние на стандардните трансформатори национални одредници; годишните трошоци за електрична енергија во мрежата се намалија за над 18%, придружени со намалување на емисиите на јаглерод. Ова стабилно напојување обезбедува сигурна електрична енергија за жителите и континуирано производство за локална преработка претпријатија, воспоставувајќи го проектот како репер за реновирање на мрежата за заштеда на енергија во источен Гуангдонг.

Најчесто поставувани прашања

П1: За какви сценарија е погоден дистрибутивниот трансформатор со масло Usune 1600kVA?

Производната линија опфаќа напонски нивоа од 10kV, 20kV и 36kV, нудејќи исклучителна приспособливост. Тоа е првенствено се користи за надградба на урбано-руралните мрежи, дистрибуција на електрична енергија за индустриски и рударски претпријатија и распоредување во суровите индустриски средини како што се хемиските и преработувачките погони за храна. Компатибилен е со префабрикувани огради и комбинирани трафостаници и ги задоволува барањата за снабдување со голема енергија на сценарија како што е инженерството на тунели проекти и големи трговски комплекси.

П2: Кои се основните предности на овој трансформатор во споредба со традиционалните производи?

Во споредба со традиционалните трансформатори со ист капацитет, овој производ нуди четири клучни предности: прво, 3D Дизајнот на јадрото на раната со магнетно коло без празнини резултира со помали загуби и намален шум; второ, оптимизираното серпентина и структурата на изолација обезбедуваат супериорна отпорност на краток спој и зголемена оперативна безбедност; трето, на Резервоарот за брановидно масло од индустриско ниво, отпорен на корозија е погоден за тешки работни услови и обезбедува подолг работен век; и четврто, прецизното трифазно балансирање ги потиснува хармониците од трет ред, обезбедувајќи повеќе стабилен квалитет на напојување.

П3: Колкав е работниот век и трошоците за долгорочно одржување на дистрибутивниот трансформатор со потопено масло од 1600 kVA?

Опремата се одликува со целосно затворена структура на резервоарот за масло што го изолира уредот од воздух, а со тоа го одложува стареењето на изолационото масло и овозможува работен век од над 20 години. Со зрел, сигурен дизајн и исклучително ниска стапка на дефект, единицата не бара често одржување - само периодични проверки на нивото на маслото и работата потребна е бучава. Во споредба со традиционалните трансформатори, значително ги намалува трошоците за работна сила и материјали поврзани со работа и одржување, нудејќи врвна економичност во текот на целиот животен циклус.
