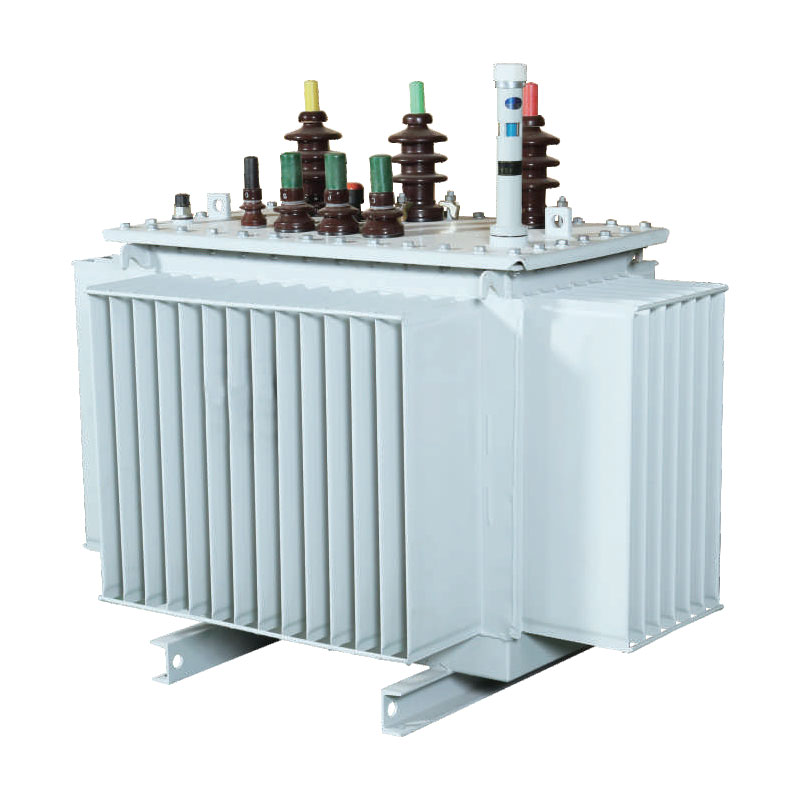

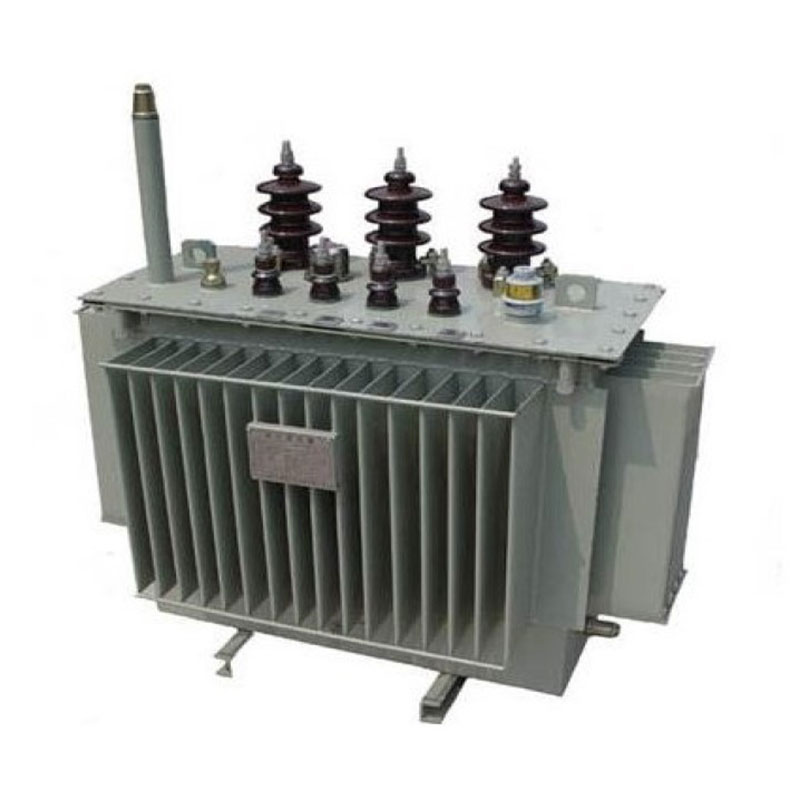

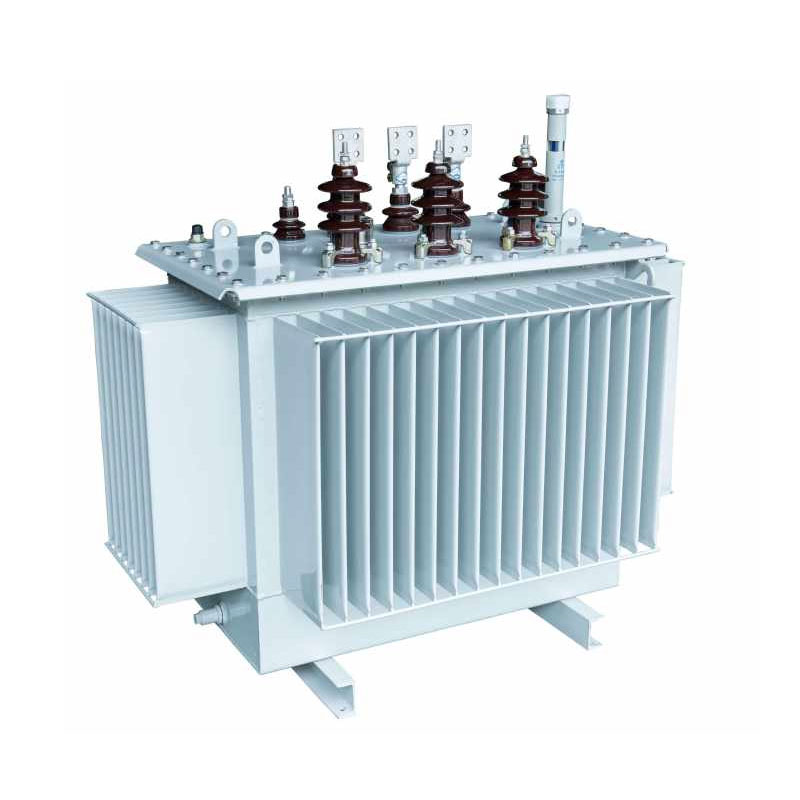

630 kVA само-ладен трансформатор потопен со масло

Овој самоладен трансформатор потопен со масло од 630 kVA претставува нова генерација на дистрибуција со високи перформанси трансформатори. Неговото јадро користи 3D дизајн на рана базиран на конфигурација на рамностран триаголник, обезбедувајќи најкраток и магнетни патеки со еднаква должина за сите три фази со нула воздушни празнини, додека пресекот на јадрото на столбот приближува круг. Во споредба со традиционалната опрема, ефикасно ги намалува загубите и бучавата, постигнува прецизност трифазен баланс, ги потиснува третите хармоници и нуди значително оптимизирани електрични перформанси.

Поддржувајќи ги напонските нивоа од 10kV, 20kV и 36kV, единицата користи метод на само-ладење потопено во масло што не бара надворешна опрема за ладење, обезбедувајќи лесно ракување и одржување, како и силна приспособливост за различни работи услови. Широко се користи во урбани и рурални мрежи, индустриски и рударски претпријатија и интегрирана трафостаница апликации. Поддржан од зрел синџир на снабдување, Usune - доверлив снабдувач на електрична опрема - обезбедува стандардизирани, производи со висок квалитет и сеопфатни услуги за поддршка за глобалните клиенти.

Основни структурни карактеристики и технички предности

1. Јадро со висока прецизност и ниска загуба

Јадрото е изработено од лимови од силикон челик ориентирани кон зрно со висока пропустливост, обработени со увезени GEORG опрема за вкрстено сечење и техника на беспрекорно спојување од 45° за целосно елиминирање на воздушните празнини на магнетното коло. На листовите се формираат во повеќестепен кружен пресек, значително намалувајќи ја магнетната отпорност, без оптоварување загуби и работен шум. Овој дизајн ги решава проблемите вообичаени за традиционалните трансформатори - како што се трифазни нерамнотежа и големи загуби - со што се обезбедува долгорочна работа со мала потрошувачка.

2. Структура на намотка со висока јачина, отпорна на удари

Високонапонската намотка користи цилиндрична структура, додека нисконапонската намотка нуди избор помеѓу цилиндрични и фолии конфигурации за да одговараат на специфичните работни услови. Овој дизајн го оптимизира магнетниот тек дистрибуција, ефикасно подобрување на отпорноста на опремата на краток спој и громови додека спречување на локализирано прегревање. Обезбедува супериорна оперативна стабилност и отпорност на пречки, што го прави тоа погоден за сложени средини како што се индустриски локации и надворешни електрични мрежи.

3. Отпорен на корозија, издржлив резервоар за брановидно масло

Резервоарот е произведен од прецизен ладно валани челик со помош на специјализирана линија за производство на брановидни резервоари и се одликува со антикорозивен површински слој, што му овозможува да издржи тешки услови како што се изложување на масло и хемиска корозија. Брановидниот дизајн комбинира ефикасна дисипација на топлина со адаптивна деформација способности; го сместува термичкото проширување и контракција на изолационото масло, одржува целосен воздух запечатува за да го успори стареењето на маслото и значително го продолжува работниот век на опремата.

4. Висока безбедносна изолациона структура

Самоладениот трансформатор потопен со масло од 630 kVA користи изолациона структура од класа А со концентрични високи и нисконапонски намотки. Изолацијата меѓу намотките користи композитен дизајн - комбинира картонски ракави со мали празнини во маслото - за да се обезбеди висока диелектрична цврстина и одлични перформанси на запечатување. Овој дизајн ефикасно ублажува безбедносни ризици како што се истекување, краток спој и дефект на изолацијата, поддржува 24-часовно континуирано работење и е во согласност со националните стандарди за безбедност на електрична енергија.

Тип на производ

Заштеда на енергија и анализа на економските придобивки

Самоладениот трансформатор потопен со масло од 630 kVA нуди исклучителни способности за заштеда на енергија и намалување на јаглеродот. Стандардизираните формули овозможуваат прецизна пресметка на годишните трошоци за електрична енергија и емисиите на јаглерод, обезбедувајќи Поддршка базирана на податоци за надградби на корпоративна енергетска ефикасност и управување со трошоците. Основните формули се како што следува:

1. Формула за годишни трошоци за електрична енергија: Годишен трошок за електрична енергија (CNY/година) = [Загуба без оптоварување (kW) + Загуба на оптоварување (kW) × (Просечна Фактор на оптоварување)²] × 365 × 24 × Цена на електрична енергија
2. Формула за годишна емисија на CO₂: Годишни емисии на јаглерод (kg) = [загуба без оптоварување (kW) + загуба на оптоварување (kW) × (просечно оптоварување Фактор)²] × 365 × 24 × Фактор на емисија на јаглерод (kg-CO₂/kWh)

Во споредба со традиционалните, застарени трансформатори, овој производ има значително помали загуби без оптоварување и оптоварување намалување на трошоците за електрична енергија и емисиите на јаглерод во согласност со политиките за надградба на зелената енергија. Нуди високо рентабилност за долгорочно работење и краток период на враќање, обезбедувајќи економска и еколошка вредност.

Технички параметри

Трифазен дистрибутивен трансформатор потопен во масло од 10 kV серија S11

Забелешка: За трансформатори со номинален капацитет од 500 kVA и подолу, загубата на оптоварување над рампата во табелата е применливи на на Dyn11 група за поврзување, а загубата на оптоварување под рампата е применлива за групата за поврзување Yyn0.

10kV серија S13 трифазен ол-потопен дистрибутивен трансформатор

Трифазен дистрибутивен трансформатор потопен во масло од 10kV серија S14

Референца на проектот

Проект за лансирање ракета Cas-space

Тест извештај

Случаи за примена во реалниот свет

1. Проект за надградба на урбана и рурална мрежа

Во проектот за надградба на руралната мрежа во Жеџијанг, застарената опрема со големи загуби беше заменета во серии. Обраќање прашања како што се значителни флуктуации на оптоварувањето, трифазен дисбаланс и прекумерни хармоници, ова производ - искористувајќи ги предностите на 3D раното јадро за стабилизација и рамнотежа на напонот - фундаментално подобрен квалитет на напојување. Мерењата на терен покажаа намалување од над 30% во загубата без оптоварување по единица и пад од 40% во стапката на прекин на напојувањето за дистрибутивната област. Единицата е добро прилагодена за сложено рурално работење услови, олеснувајќи ги енергетски ефикасните надградби на мрежата.

2. Проект за станица за полнење на тешки камиони

Станица за полнење на тешки камиони во Сужоу распореди повеќе единици од овој модел на трансформатор за поддршка операции кои вклучуваат често палење/запирање на куповите за полнење и ненадејни промени на оптоварувањето. Со одлична топлина перформанси на дисипација (само-ладење потопено во масло), трансформаторот одржува стабилна и контролирана намотка температури при работа со целосно оптоварување без патувања поврзани со прегревање. Ова обезбедува 24-часовно непрекинато работа на станицата, ефикасно намалувајќи ги трошоците поврзани со одржување и прекини.

Најчесто поставувани прашања

Q1: Кои нивоа на напон и сценарија за примена се компатибилни со Usune 630kVA само-ладено масло потопено трансформатор?

Производот ги поддржува сите мејнстрим високонапонски рејтинзи (10kV, 20kV и 36kV) и е погоден за апликации како што се надградби на урбаните и руралните мрежи, индустриска и рударска дистрибуција на електрична енергија, станици за полнење и монтажни или модуларни трафостаници. Се одликува со дизајн за само-ладење без вентилатор, потопен во масло, погоден за на отворено инсталација; тој е отпорен на екстремни температури, прашина и блага корозија, нудејќи исклучителна приспособливост на различни работни услови.

П2: Кои се специфичните предности на овој трансформатор за заштеда на енергија и како тој ги намалува трошоците?

Основната карактеристика на производот за заштеда на енергија е неговата 3D структура на јадрото на раната без празнини, што значително ја намалува магнетната загуби на коло, без оптоварување и оптоварување, притоа ефикасно намалувајќи ги загубите на хармониката и топлината. Под стандард условите за работа, ја намалува вкупната потрошувачка на енергија за 20%–30% во споредба со конвенционалната опрема на ист капацитет. Ова води до значителни заштеди во годишните трошоци за електрична енергија и намалени емисии на јаглерод, усогласување со политиките за зелена енергија и давање извонредни долгорочни економски придобивки.

П3: Кои се предностите во однос на работниот век на опремата и секојдневното работење и одржување (O&M)?

Опремата користи воздушно изолиран резервоар за брановидни масло и антикорозивни изолациски материјали од класа А, кои значително го забавува стареењето на маслото и самиот уред, што резултира со подолг работен век од стандардниот трансформатори. Може да се пофали со ниска стапка на дефект и силна отпорност на удари и пречки. Рутинско одржување бара само периодични проверки на нивото на маслото и статусот на изолација, што го прави O&M едноставен и исплатлив - идеален за сценарија кои бараат долгорочно, непречено работење.
