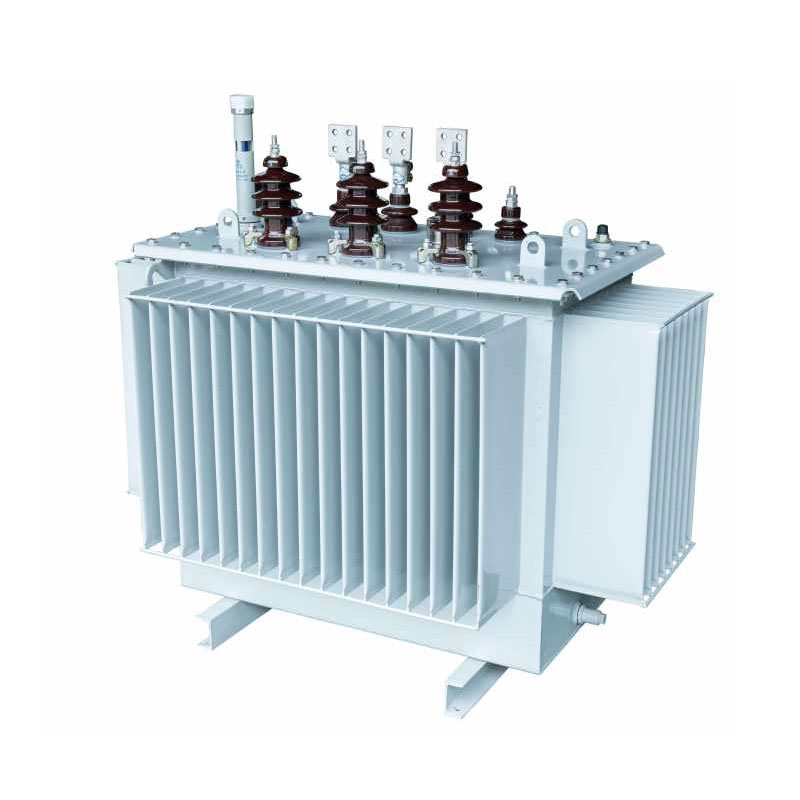

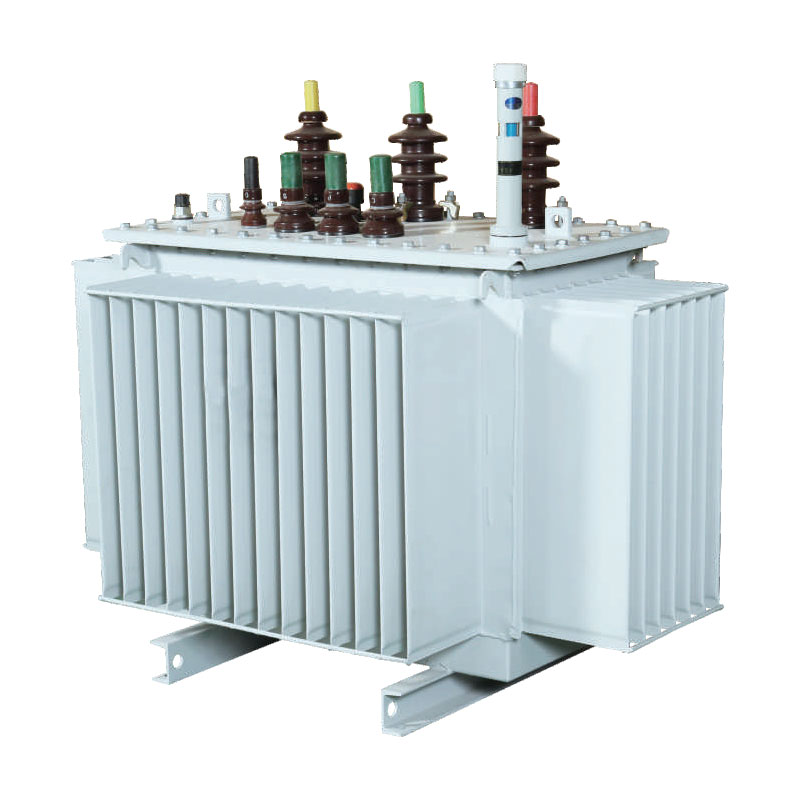

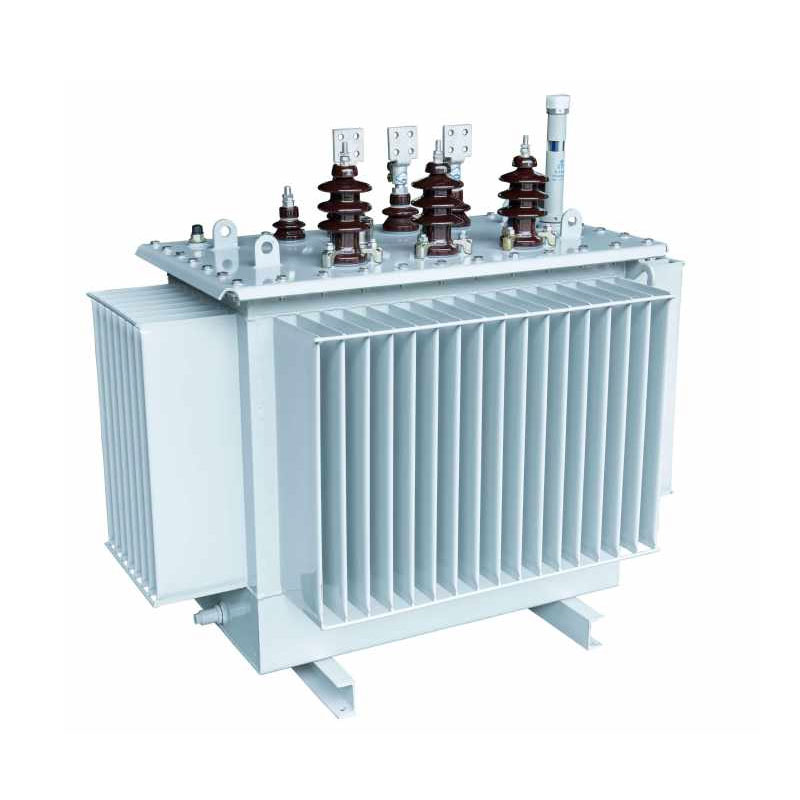

Трансформатори за дистрибуција со потопени течности од 2500KVA

Оптимизиран за апликации за среднонапонска дистрибуција од 10kV, 20kV и 36kV, Usune 2500kVA течна дистрибуција трансформаторите се разликуваат од традиционалните модели со наредени јадра со користење на рамностран триаголна 3D намотана структура на јадрото, што резултира со поефикасен систем на магнетно коло. Дизајнот постигнува магнетно коло без празнини со еднакви и минимални должини на патеката низ сите три фази, значително намалувајќи ги загубите без оптоварување и работниот шум, истовремено обезбедувајќи високопрецизна трифазна рамнотежа и третохармонично потиснување. Во комбинација со зрела изолација потопена во масло технологија и индустриски антикорозивен дизајн, трансформаторите се прилагодуваат на сложените работни услови и целосно ги исполнуваат барањата за стандардизација на современите паметни мрежи.

Произведени и тестирани во строга согласност со индустриските стандарди, овие трансформатори се погодни за надградба на мрежата во урбани и рурални средини како и снабдување со електрична енергија за индустриски и рударски претпријатија. Тие беспрекорно се интегрираат со комбинирани трансформатори и префабрикувани трафостаници, кои нудат силна разновидност на примената и висока оперативност стабилност.

Основни структурни карактеристики и технички предности

1. Оптимизирана структура на јадрото: ниска загуба и низок шум

Јадрото користи лимови од силиконски челик со висока пропустливост и ниска хистереза. Овие се прецизно исечени со користење на германска опрема за вкрстување на GEORG и составена преку 45° беспрекорен процес на спојување. Листовите се наредени на формираат повеќестепен кружен пресек, целосно елиминирајќи го магнетното истекување и загубите на воздушниот јаз. Ова ефикасно ја намалува потрошувачката на енергија без оптоварување и работниот шум, обезбедувајќи долгорочна стабилност на магнетното коло и конзистентна изведба.

2. Дизајн на серпентина со висока јачина со одлична отпорност на краток спој

Дистрибутивните трансформатори потопени во течност од 2500 kVA имаат диференцирана конфигурација на намотка: високонапонски серпентина користи цилиндрична структура, додека нисконапонската намотка нуди избор помеѓу цилиндричен и тип на фолија структури. Овој дизајн значително ја подобрува отпорноста на опремата на удари од краток спој и механички стабилност, ефикасно спречување на деформација на серпентина или оштетување предизвикано од ненадејни кратки споеви на мрежата. Дополнително, тоа ја оптимизира дистрибуцијата на магнетното поле, обезбедувајќи поефикасна работа на магнетното коло и поголема вкупна моќност ефикасност на преносот.

3. Резервоар од индустриски квалитет кој нуди висока издржливост и разноврсност

Резервоарот е изработен од високопрецизни ладно валани челични лимови, изработени на специјализиран брановиден GEORG линија за производство на резервоари. Површината е завршена со петрохемиски антикорозивен слој кој е отпорен на масло, хемикалии и оксидација, што го прави погоден за сурови индустриски средини и работни услови на отворено. На брановидна структура обезбедува ефикасна дисипација на топлина додека се приспособува на термичката експанзија и контракција на изолационото масло за време на работата. Целосно запечатениот дизајн го изолира уредот од воздух, што значително го забавува стареење на изолационото масло и продолжување на севкупниот работен век на опремата.

4. Структура на изолација од класа А која обезбедува безбедно и стабилно работење

Опремата користи изолациски систем од класа А со концентрични намотки со висок и низок напон; на јазот меѓу намотките користи структура која комбинира картонски чаури со мали бариери за празнина на масло. Ова слоевит дизајнот на изолацијата рамномерно го распределува стресот на електричното поле и ефективно ја подобрува вкупната јачина на изолацијата спречување на дефект на изолацијата и дефекти на празнење, со што се обезбедува безбедно, долгорочно работење под двете оценети и услови на делумно оптоварување.

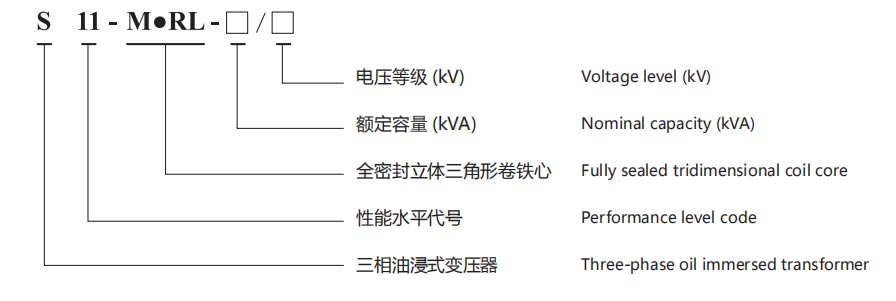

Тип на производ

Заштеда на енергија и економски придобивки

Дистрибутивниот трансформатор Usune 2500kVA потопен во течност нуди значителни предности за заштеда на енергија, ефективно намалување и на оперативните трошоци и на емисиите на јаглерод за претпријатијата. Формулите за пресметување на основните придобивки подолу дозволуваат за прецизна квантификација на економската и еколошката вредност:

1.Формула за годишни трошоци за електрична енергија: Годишен трошок за електрична енергија (CNY/година) = [Загуба без оптоварување (kW) + Загуба на оптоварување (kW) × (Просечно Фактор на оптоварување)²] × 365 дена × 24 часа × Цена на електрична енергија
2. Формула за емисија на јаглерод: Годишни емисии на CO₂ = [Загуба без оптоварување (kW) + Загуба на оптоварување (kW) × (просечен фактор на оптоварување)²] × 365 денови × 24 часа × Фактор на емисија на јаглерод (kg-CO₂/kWh)

Во споредба со традиционалните трансформатори со ист капацитет, овој производ има помали загуби без оптоварување и оптоварување. Долгорочната работа континуирано ги намалува трошоците за електрична енергија и ги намалува емисиите на јаглерод, усогласувајќи се со „Dual Carbon“ политики и корпоративни стандарди за зелено производство, притоа обезбедувајќи извонредни економски и еколошки придобивки.

Технички параметри

Трифазен дистрибутивен трансформатор потопен во масло од 10 kV серија S11

Забелешка: За трансформатори со номинален капацитет од 500 kVA и подолу, загубата на оптоварување над рампата во табелата е применливи на на Dyn11 група за поврзување, а загубата на оптоварување под рампата е применлива за групата за поврзување Yyn0.

10kV серија S13 трифазен ол-потопен дистрибутивен трансформатор

Трифазен дистрибутивен трансформатор потопен во масло од 10kV серија S14

Референца на проектот

Проект за лансирање ракета Cas-space

Тест извештај

Случај за апликација од реалниот свет

Во 2025 година, осум Usune 2500kVA 10kV трансформатори потопени во течност беа успешно распоредени во клуч Проект за реновирање на урбано-рурална мрежа во Шоугуанг, Шандонг. Овие единици снабдуваат струја со модерни земјоделски оранжерии, индустриски паркови и станбени области - апликации кои бараат ригорозни стандарди за стабилност на опремата, енергија ефикасност и приспособливост кон животната средина.

По пуштањето во употреба, монтажните трафостаници работеа стабилно во текот на целата година без дефекти. Измерениот работен шум остана под 55dB, трифазната нерамнотежа беше помала од 1%, а третохармоничното потиснување перформансите беа одлични. Во споредба со наследените трансформатори што ги заменија, проектот постигна намалување од 17,8%. вкупни загуби и заштеди над 260.000 CNY во годишните трошоци за електрична енергија. Целосно запечатениот дизајн на резервоарот ги елиминира проблемите поврзани со стареење и истекување на изолационото масло; Годишните перформанси со нула неуспех целосно ја потврдуваат стабилноста на производот и предности за заштеда на енергија во урбано-рурални мрежни средини.

Најчесто поставувани прашања

П1: Кои нивоа на напон и сценарија за примена ги користат Usune 2500kVA течни дистрибутивни трансформатори поддршка?

Производната линија опфаќа среднонапонски нивоа од 10kV, 20kV и 36kV, што ја прави погодна за урбано-рурална мрежа реновирање, индустриски и рударски претпријатија, комерцијални паркови и сценарија за напојување во станбени простории. Имплементирани се специјализирани оптимизации за комбинирани трансформатори и монтажни трафостаници, овозможувајќи да ги задоволат барањата за инсталација и работа за надворешни средини, сурови индустриски услови и компактни урбани локации за дистрибуција.

П2: Кои се основните предности на овој производ во споредба со традиционалните трансформатори со ист капацитет?

Има три основни предности: Прво, користи без празнина, тродимензионална структура на јадрото на раната, што резултира со помали загуби и бучава, како и побалансирано и стабилно трифазно напојување. Второ, оптимизираниот серпентина и Структурите на резервоарот обезбедуваат супериорна отпорност на краток спој и корозија, што доведува до помала стапка на дефект на опремата. Трето, целосно запечатениот дизајн изолиран со воздух го забавува стареењето на изолационото масло, продолжувајќи го работниот век за повеќе 20% во споредба со традиционалната опрема и намалување на долгорочните трошоци за работа и одржување.

П3: Како се придобивките за заштеда на енергија и намалување на јаглеродот на трансформаторите за дистрибуција со потопени течности од 2500 kVA демонстрирана во вистинска работа?

Производот ги минимизира работните загуби на изворот преку оптимизирани магнетни кола и структурен дизајн; измерените загуби без оптоварување и оптоварување ги надминуваат оние на традиционалната опрема што ги исполнува националните стандарди. Врз основа на стандардизирани формули за потрошувачка на енергија и емисија на јаглерод, долгорочното работење постојано ја намалува електричната енергија трошоци за претпријатијата. Понатаму, намалените загуби на енергија директно ги намалуваат емисиите на јаглерод на страната на напојувањето, олеснување на зелените надградби со ниска потрошувачка на јаглерод за мрежни проекти и производствени претпријатија, со што се обезбедуваат обете економска и еколошка вредност.
