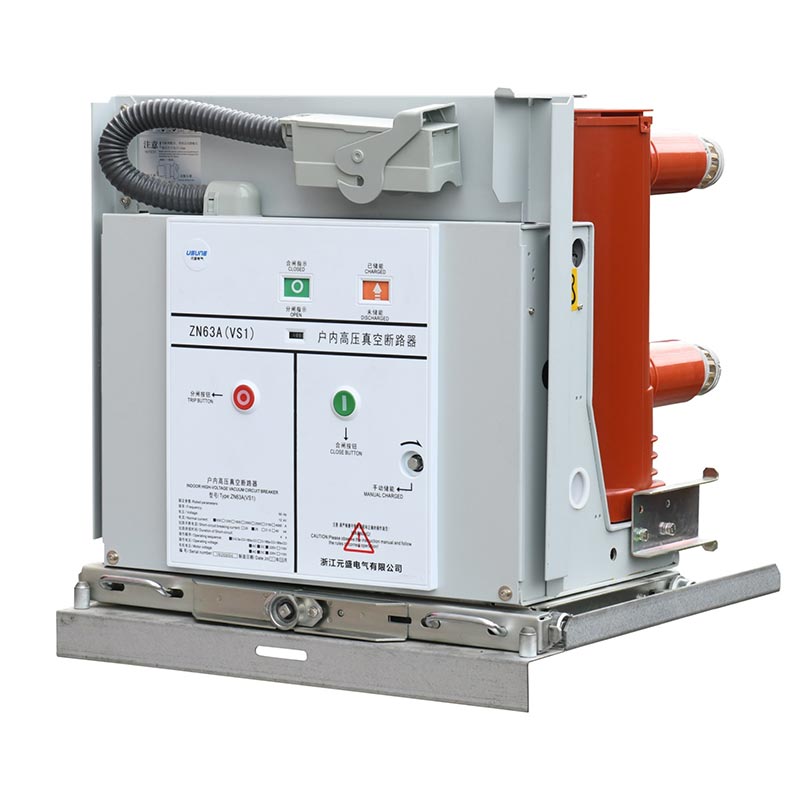

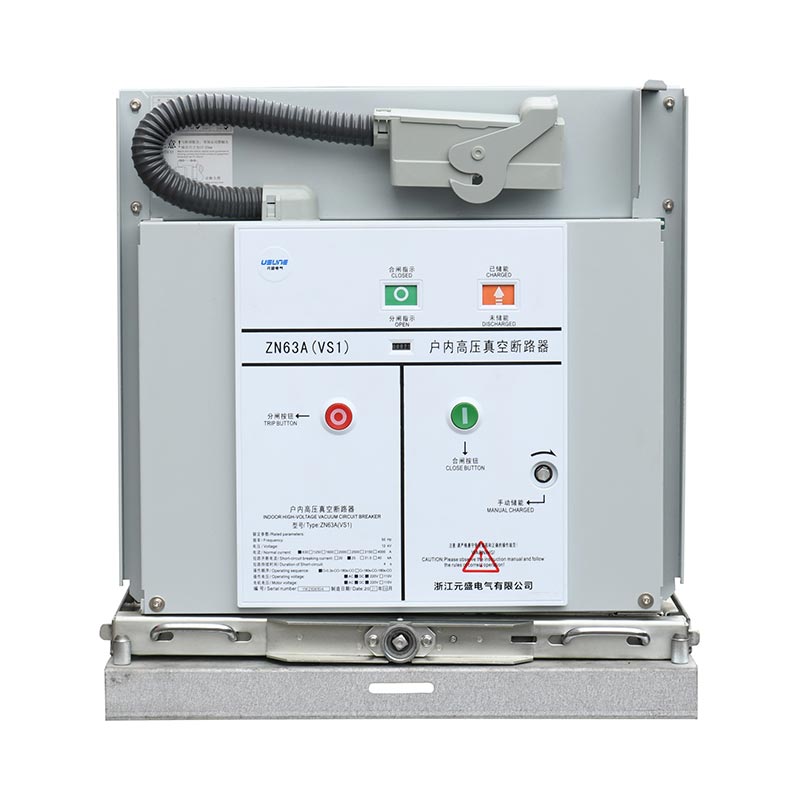

24 kv вакуумски прекинувач

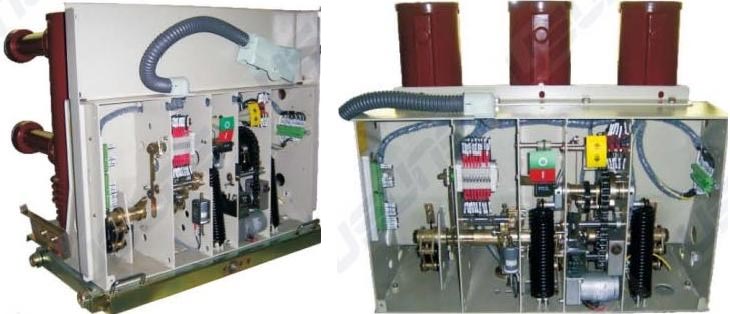

24 kV вакуумски прекинувач има интегриран распоред, поддржува рачно и електрично складирање енергија и е лесен за ракување. Главното коло не бара дополнително одржување. Вакуумскиот прекинувач е инкапсулиран со помош на APG технологија, обезбедувајќи заштита од загадување и лази, продолжување на неговиот век на употреба и намалување на одржувањето трошоците. Вклучува сеопфатен механизам за блокирање против погрешно работење за да се обезбеди опрема и персонал безбедноста. Комората за гаснење лак одржува стабилен вакуум, со отворање ≤50ms и затворање ≤100ms, обезбедувајќи брза одговор. Тој е компатибилен со различни секундарни контролни напони за да ги исполни различните барања за напојување.

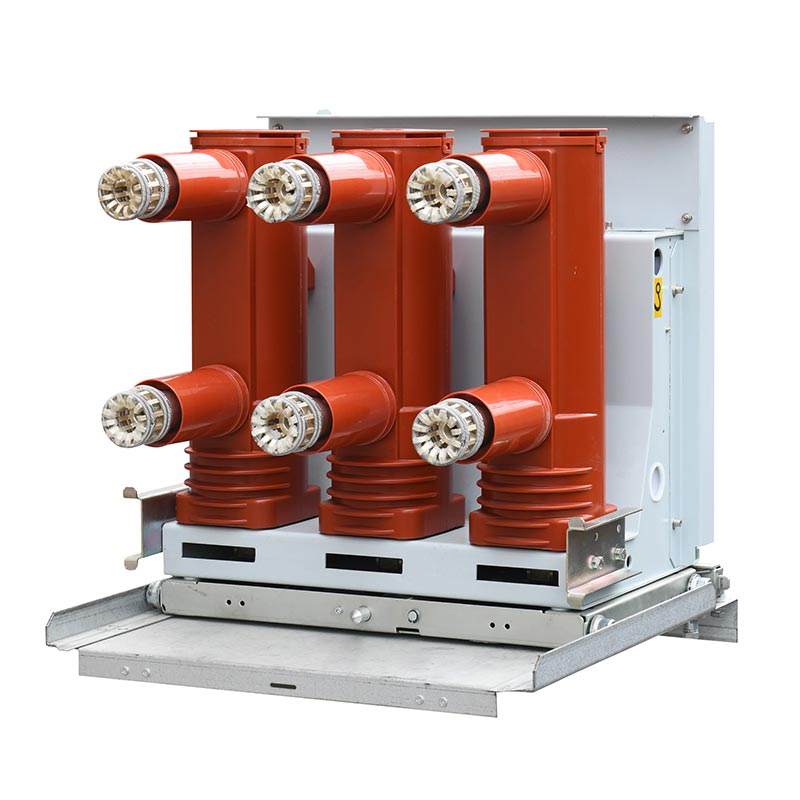

Прекинувачот со правосмукалка од 24 kV е достапен во стационарни и рачни модели, компатибилни со различни разводни уреди. Номиналната струја се движи од 630A до 4000A, а струјата на прекин на краток спој од 20kA до 50kA. Флексибилна селекција базирана за потребите на корисниците овозможува прилагодување на сценаријата за чести операции. Како професионален производител, Usune користи зрели производствени процеси, ригорозна контрола на квалитетот и сеопфатна техничка поддршка за да се обезбедат високи перформанси вакуумски прекинувачи за глобалните корисници. Понатаму, со користење на искусни ресурси на добавувачи, Usune постигнува ефикасна соработка со синџирот на снабдување, обезбедувајќи навремена испорака на производи и стабилен квалитет.

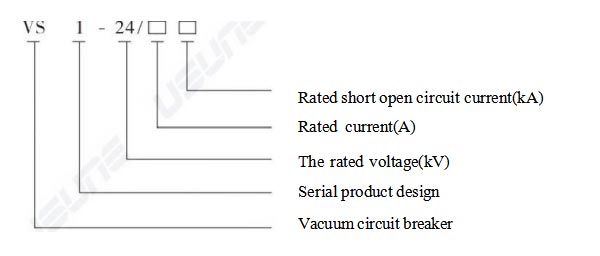

Модели на значење

Основни технички параметри

1.Основни електрични параметри

2. Клучни структурни параметри

- Контакт растојание: 13±1mm;
- Преку патување: 3,5±0,5мм;
- Просечна брзина на отворање: 0,9-1,2 m/s;
- Просечна брзина на затворање: 0,5-0,8 m/s;
- Дозволена дебелина на абење на подвижни и неподвижни контакти: ≤3mm;
- Отпорност на главното проводно коло: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), обезбедувајќи стабилна спроводливост.

3. Параметри за приспособливост кон животната средина

Работна температура: -15℃~+40℃; Дневна релативна влажност ≤95%, Месечна релативна влажност ≤90%; Надморска височина ≤1000m (приспособливо за посебни надморски височини); Сеизмички интензитет ≤8 степени; Погоден за локации без вода што капе, запаливи и експлозивни материјали, корозивни гасови и тешки вибрации; прилагодливи на климата на повеќето делови од Кина.

Применливи сценарија

Прекинувачот за вакуум Usune 24 kV, со своите супериорни перформанси, е широко користен во следните сценарија: покривајќи повеќе полиња како што се моќта, индустријата и инфраструктурата:

1. Електрани и трафостаници: Како основна опрема за контрола и заштита за кола за дистрибуција на електрична енергија, таа е се користи за исклучување и затворање струи на колото, заштитувајќи ја критичната опрема како што се трансформаторите и собирниците од преоптоварување и оштетување од краток спој;
2. Индустриски претпријатија: Погодни за високонапонски системи за дистрибуција на електрична енергија во индустрии како што е металургијата, хемиско инженерство, машинско производство и текстил, задоволувајќи ги потребите на честите започнувања и исклучувања на опрема за производство и големи флуктуации на оптоварување;
3. Инфраструктура: Се користи за високонапонска дистрибуција на електрична енергија во градски железнички транзит, високи згради и комерцијални комплекси, обезбедувајќи стабилно напојување и подобрување на доверливоста на електричната енергија;
4. Ново енергетско поле: Погодно за поддршка на системи за дистрибуција на енергија на фотоволтаични централи и енергија од ветер постројки, кои поседуваат добри способности против пречки и се прилагодуваат на карактеристиките на оптоварувањето на новата енергетска моќност генерација.

Студија на случај на апликација од реалниот свет

Студија на случај: Проект за надградба на високонапонски систем за дистрибуција на електрична енергија во голем хемиски индустриски парк

1. Позадина на проектот

Постојните прекинувачи во паркот страдаа од недоволна доверливост и високи трошоци за одржување, со потреба од надградба на 24 kV вакуумски прекинувачи со висока доверливост, мало одржување и компатибилност со корозивната хемиска средина.

2. Решение

Беа избрани 32 рачни прекинувачи на Usune (1600A/31,5kA). Структурата на изолацијата беше оптимизирана за зголемена отпорност на корозија. Беа обезбедени упатства за инсталација и техничка обука за да се обезбеди навремена работа испорака.

3. Резултати од апликацијата

Опремата работеше стабилно и без дефекти, намалувајќи ги трошоците за одржување за 60%. Тоа беше компатибилно со постоечки разводни уреди, скратувајќи го циклусот на градба. Паркот го назначи Усуне како долгорочен партнер.

Обезбедување на синџирот на производство и снабдување

1. Гаранција за производство

Усуне поседува модерна фабрика која се придржува до меѓународните и домашните стандарди. Секој производ се подложува на ригорозни фабричко тестирање и воспоставен е систем за следливост на квалитетот на целосниот процес.

2. Обезбедување на синџирот на снабдување

Долгорочна соработка со висококвалитетни добавувачи, со користење на познати брендови за основни компоненти и оптимизирано снабдување управувањето со синџирот обезбедува навремена испорака на производите.

3. Услуга по продажбата

Обезбедуваме упатства за инсталација, техничка обука и услуги за отстранување проблеми. Бесплатна поправка и замена на делови се нудат за време на гарантниот период, а доживотна техничка поддршка се обезбедува по гарантниот период.

Инструкции за конфигурација и нарачка на производот

1. Изборни конфигурации

- Метод на работа: Рачно + Складирање на електрична енергија (Стандард);
- Заштитни уреди: Изборни уреди за прекумерна струја, поднапон/губење на напон;
- Уреди за заземјување: Изборни решенија за заземјување од 650W, 800W, 1000W;
- Помошни компоненти: Изборни анти-пумпни релеи, електромагнети за заклучување итн.

2. Информации за нарачката Нарачките мора да наведат

Модел на производ, начин на инсталација и количина; оценети параметри; изборни конфигурации; секундарна контрола напон; резервни делови и посебни барања
