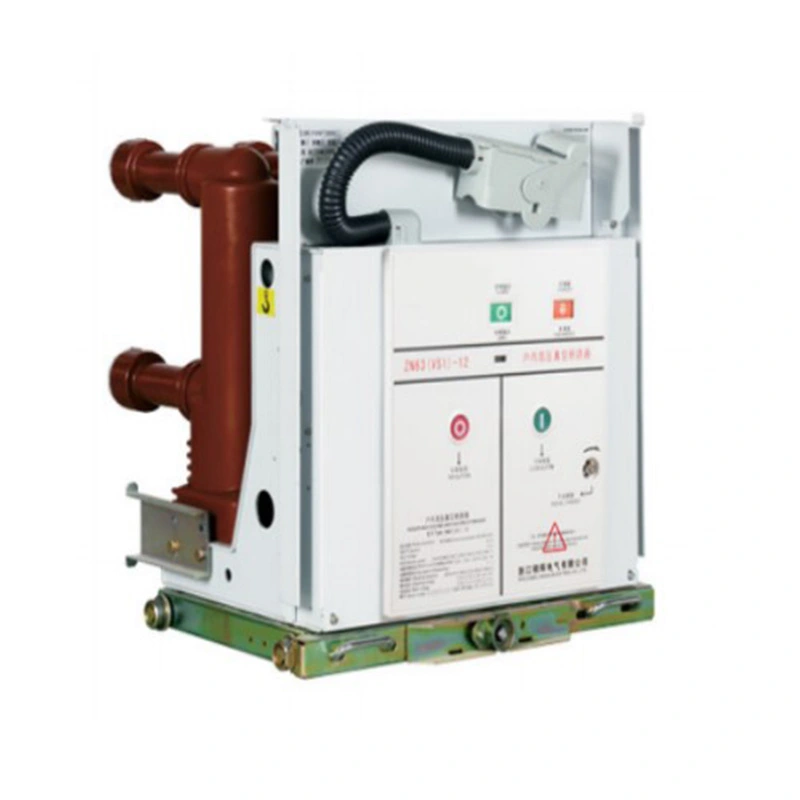

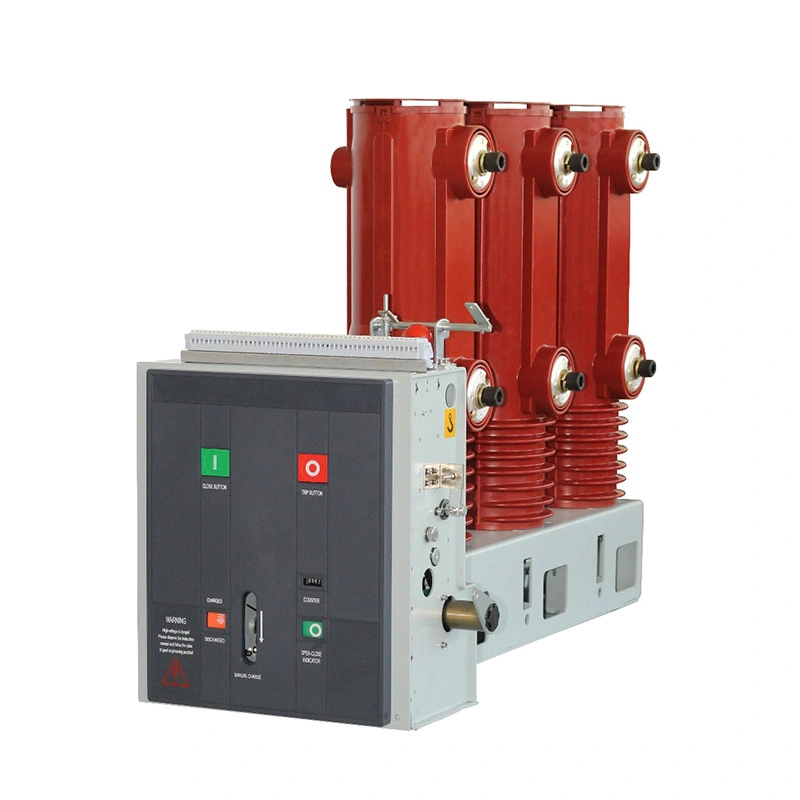

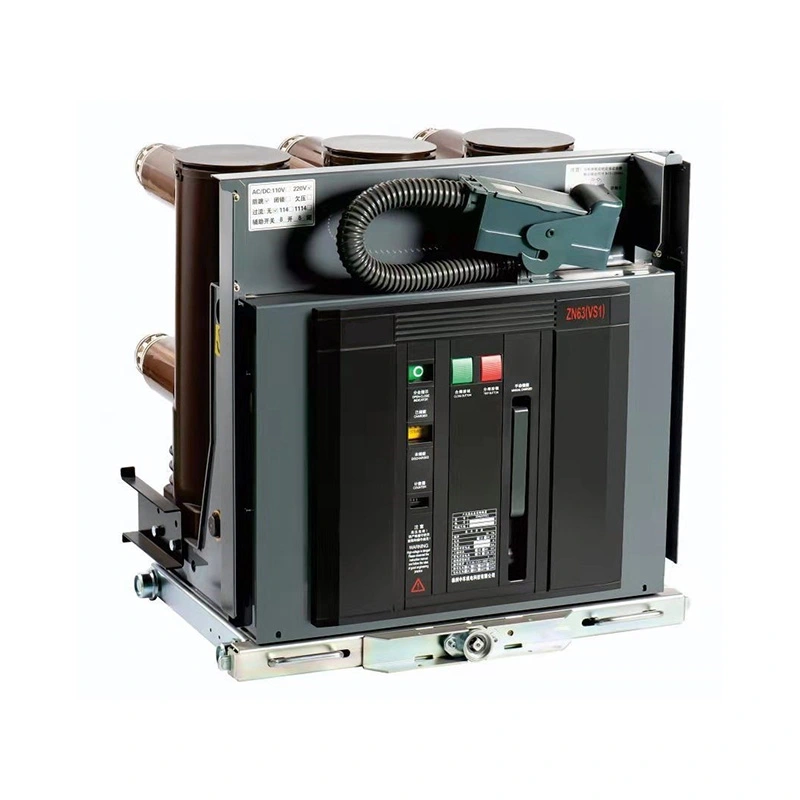

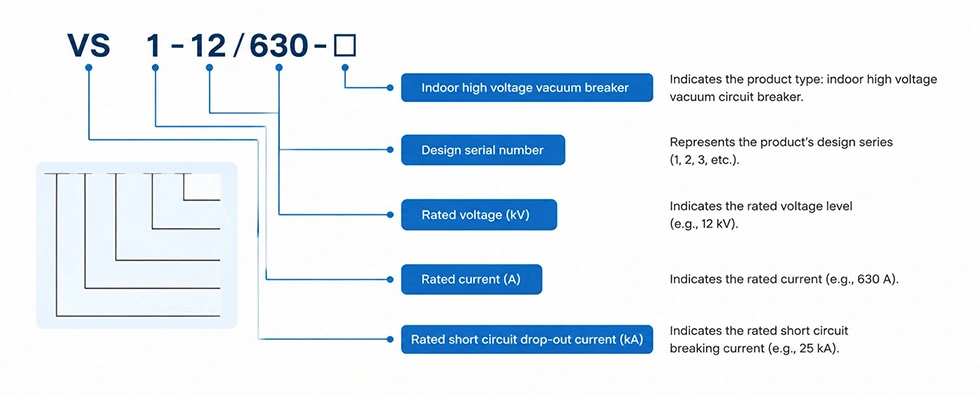

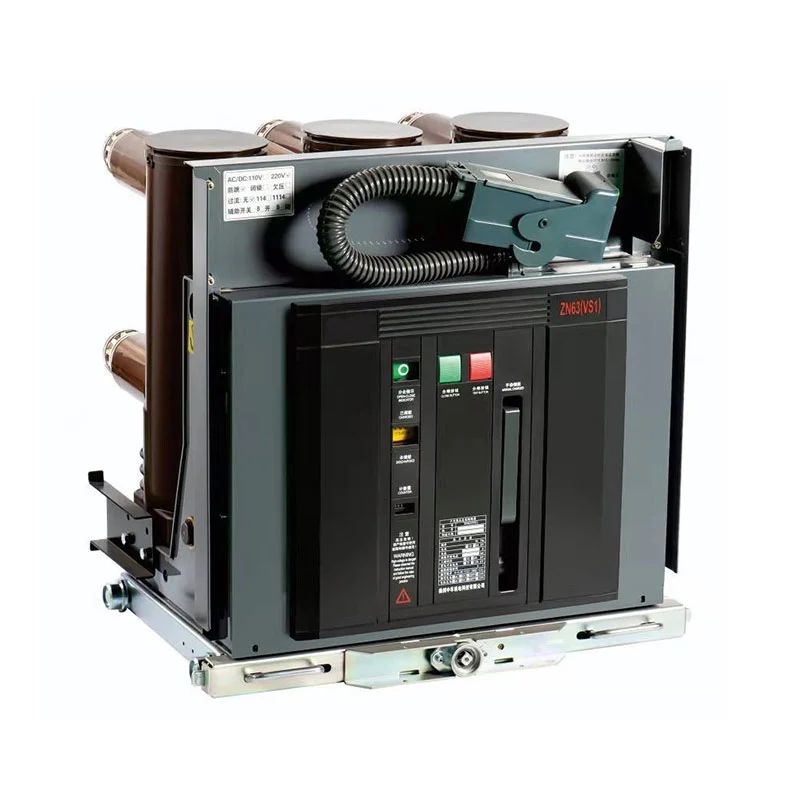

Високонапонскиот вакуумски прекинувач Usune 36 kV е дизајниран за тешки апликации за дистрибуција на енергија каде Потребни се стабилни перформанси на прекини, флексибилна конфигурација и сигурна контрола. Со оптимизиран VS1 дизајн на структурата, напредна технологија за прекин на вакуум и опционални функции за интелигентна заштита производот обезбедува сигурно решение за модерни високонапонски прекинувачки системи.
За високонапонски проекти за разводни уреди, механичките димензии и компатибилноста на кабинетот се критични фактори за време на избор на опрема.

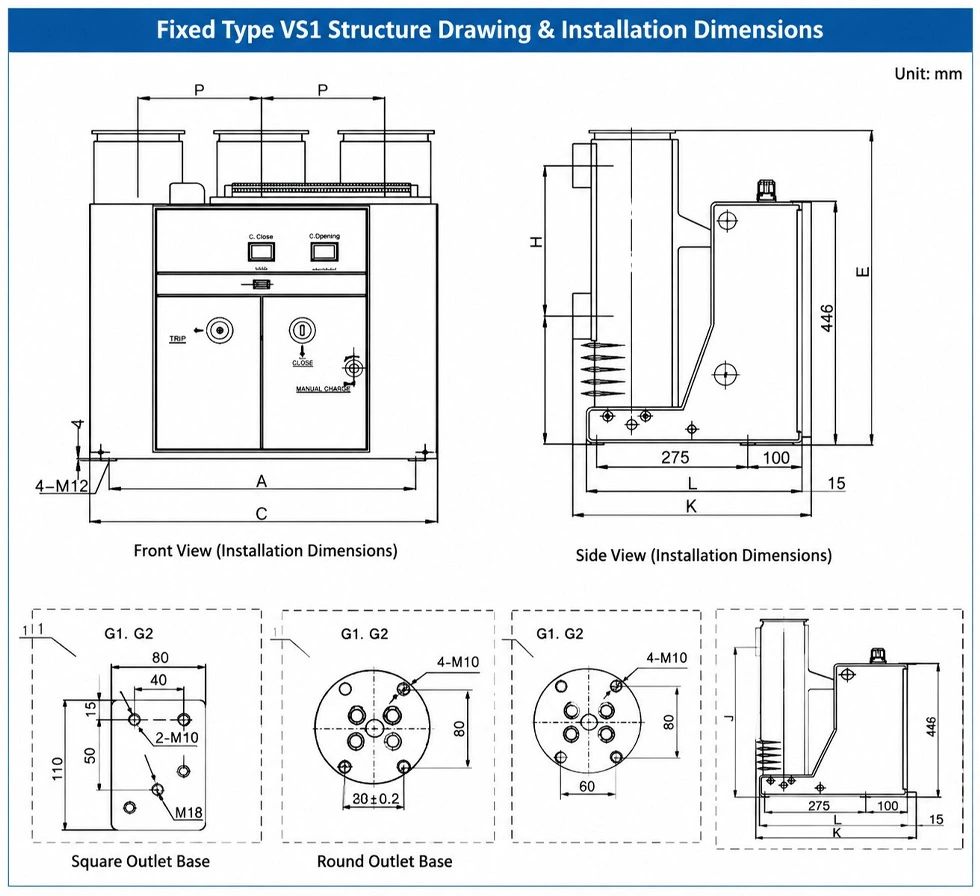

Структурата од фиксен тип VS1 е дизајнирана со оптимизирани димензии за инсталација, што им овозможува на инженерите да го интегрираат прекинувач во различни конфигурации на кабинетот според номиналните тековни барања.
Стандардната структура поддржува различни широчини на кабинети и тековни нивоа, обезбедувајќи флексибилност за различни дизајни на електрични системи.
| Ширина на кабинетот | Оценета струја | Карактеристики на главната димензија |
| 800 мм | 630A-1600A | Компактна структура за апликации со средна струја |
| 1000 мм | 630A-1600A | Погоден за поголеми конфигурации на кабинети |
| 1000 мм | 1600A-5000A | Дизајниран за повисоки тековни барања |
Оптимизираниот механички распоред помага да се намалат тешкотиите при инсталацијата, а истовремено да се подобри координацијата на опремата со високонапонска разводна опрема.
Точното усогласување на димензиите е важно за намалување на инженерските модификации за време на инсталацијата на проектот.

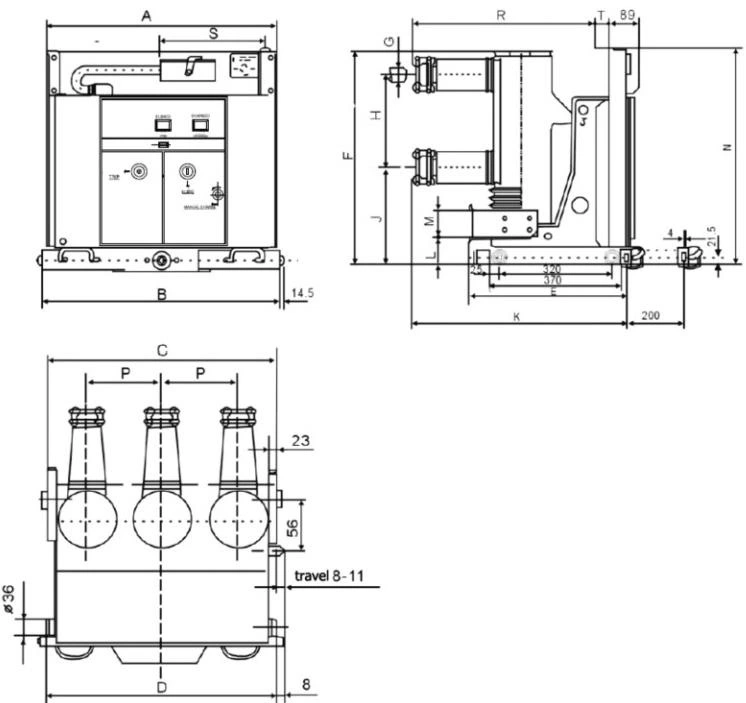

Серијата VS1 обезбедува стандардизирани димензии за инсталација вклучувајќи ја положбата на монтирање, распоредот на терминалите и барања за интерфејс на кабинетот.
| Параметар | Кабинет од 800 мм | Кабинет од 1000 мм |
| Оценет тековен опсег | 630A-1600A | 630A-5000A |
| Тип на апликација | Фиксна инсталација | Фиксна инсталација |
| Дизајн на структура | Компактна конфигурација | Конфигурација со висок капацитет |
Овој стандардизиран дизајн им овозможува на клиентите да изберат соодветни конфигурации според капацитетот на системот и кабинетот барања.
Контролниот систем директно влијае на оперативната сигурност на високонапонската преклопна опрема.
Високонапонскиот вакуумски прекинувач Usune 36 kV усвојува професионален дизајн на контролното коло со опционален компоненти вклучувајќи калем за затворање, серпентина за отворање, помошни прекинувачи, блокирачки калем, систем за складирање на енергија на моторот и калем за исклучување преку струја.
| Компонента | Функција |
| Калем за затворање HQ | Ја контролира работата на затворањето на прекинувачот |
| Калем за отворање TQ | Ја контролира работата на отворањето на прекинувачот |
| М мотор | Обезбедува функција за складирање на енергија |
| S1 Помошен прекинувач | Го покажува статусот на складирање енергија |
| S8 помошен прекинувач | Ја покажува позицијата на тестот |
| S9 помошен прекинувач | Укажува работна позиција |
| Намотка за блокирање Y1 | Обезбедува заштита од заклучување на работата |
| Y7-Y9 Над тековната калем | Обезбедува заштита од прекумерна струја |
Оваа конфигурација им овозможува на инженерите да го прилагодат контролниот систем според различни проектни барања.
За време на електричната работа, повторените сигнали за затворање може да предизвикаат ненормални дејства на префрлување.
Изборното реле против отскокнување помага да се спречат повторените операции на затворање со исклучување на колото за затворање кога сигналот за затворање останува активен премногу долго.
Оваа функција ја подобрува оперативната стабилност и го штити механичкиот механизам за работа од непотребни повторувања акции.
Функцијата за блокирање спречува неправилно работење кога контролните услови не се задоволени.
Кога секундарното контролно напојување не е активирано или не го исполнува потребниот опсег на напон, блокирањето механизмот спречува небезбедни операции на затворање.
Овој дизајн ја подобрува оперативната безбедност во сложени високонапонски средини.
Опционалната функција за исклучување прекумерна струја обезбедува интелигентна заштита од дефекти.
Системот прима трифазни струјни сигнали од секундарната страна на струјниот трансформатор и ги споредува со претходно поставени вредности. Кога струјата ја надминува вредноста на поставката, заштитната единица испраќа сигнал за исклучување за да го отвори прекинувач и завршете го процесот на заштита од дефект.
| Заштитна функција | Опис |
| Тековно откривање | Ги следи сигналите на струјата на фазата A, B, C |
| Споредба на сигнали | Ги споредува тековните вредности со претходно поставените поставки |
| Излез на патување | Ја активира операцијата за отворање на прекинувачот |
| Резултат на заштита | Безбедно ја исклучува струјата на дефект |
Различни проекти може да бараат различни аранжмани на контролните кола.
Производот поддржува опционални конфигурации за жици врз основа на барањата на клиентите, вклучувајќи комбинации со Функција против отскокнување, функција за блокирање и опции за оперативна моќност.
| Конфигурација | Анти-отскокнување | Функција за блокирање |
| Стандардна контрола | Факултативно | Факултативно |
| Конфигурација за заштита | Достапно | Достапно |
| Прилагодено жици | Според барањата на проектот | Според барањата на проектот |
Флексибилниот дизајн на жици овозможува подобра интеграција со различни системи за заштита и автоматизација.
При користење на работа со еднонасочна струја, поларитетот на терминалите на испрекината кутија треба да остане конзистентен.
Поларитетот на жици на моторот треба да го следи наведениот дијаграм на колото за да се обезбеди правилно функционирање на складирањето енергија.
Дијаграмот за поврзување го претставува прекинувачот во состојба на тест позиција без складирање енергија и во отворена состојба.
Правилните жици се неопходни за сигурна работа на контролниот систем.
Високонапонскиот вакуумски прекинувач Usune 36 kV е развиен за високонапонски дистрибутивни системи кои бараат сигурни перформанси на префрлување и долгорочна оперативна стабилност.
Неговата оптимизирана механичка структура, сигурната технологија за прекин на вакуум и флексибилната контролна конфигурација прават тој е погоден за проекти за дистрибуција на електрична енергија каде што безбедноста и доверливоста се клучни фактори.
За инженерските компании и производителите на разводни уреди, компатибилноста со постоечките системи е важен избор фактор.
Стандардизираната структура, повеќекратните опции за ширина на кабинетот и конфигурабилните контролни кола ја поедноставуваат интеграцијата во различни високонапонски разводни решенија.
При изборот на високонапонски прекинувачи, клиентите често треба да ги балансираат оперативните барања и заштитата функции.
| Ставка за споредба | Стандардна конфигурација | Конфигурација за заштита |
| Основна функција за префрлување | Достапно | Достапно |
| Функција против отскокнување | Факултативно | Вклучено кога е потребно |
| Заштита од блокирање | Факултативно | Достапно |
| Заштита од прекумерна струја | Надворешно барање | Интегрирана опција |
| Ниво на безбедност на системот | Стандардна работа | Засилена заштита |
Различни електроенергетски системи бараат различни тековни способности.
| Оценет тековен опсег | Препорачана апликација |
| 630A-1600A | Дистрибутивни системи со средно оптоварување |
| 1600A-5000A | Енергетски системи со поголем капацитет |
Изборот на точниот рејтинг на струја помага да се подобри ефикасноста на системот и да се спречи преоптоварување на опремата.
| Параметар | Спецификација |
| Тип на производ | Високонапонски вакуумски прекинувач од 36 kV |
| Серии | VS1 |
| Тип на инсталација | Фиксен тип |
| Оценета струја | 630A-5000A |
| Ширина на кабинетот | 800 mm / 1000 mm |
| Технологија на прекини | Прекин на вакуумски лак |
| Контролни опции | Заштита против отскокнување / блокирање / над-струја |
| Стандарди | IEC и GB |
| Сертификација | CE |
За да се обезбеди правилна конфигурација, клиентите треба да обезбедат целосни технички барања пред да нарачаат.
| Информации | Цел |
| Номинален напон | Потврдете го нивото на напон на системот |
| Номинална струја | Изберете соодветен капацитет |
| Димензии на кабинетот | Обезбедете компатибилност со инсталацијата |
| Контролен напон | Натпревар оперативен систем |
| Барања за жици | Потврдете ги опционалните функции |
| Барања за заштита | Изберете дополнителни модули |
Точните технички информации помагаат да се скрати времето за потврда на инженерството и да се подобри ефикасноста на проектот.
Usune применува строго управување со квалитетот во текот на развојот, производството и тестирањето на производите.
| Сертификација | Стандарден |
| Управување со квалитет | ISO 9001 |
| Управување со животната средина | ISO 14001 |
| Управување со безбедноста при работа | ISO 45001 |
| Електричен стандард | IEC и GB |
| Сертификација на производот | CE |
Овие сертификати ја покажуваат посветеноста на Usune за снабдување со сигурна високонапонска електрична опрема за глобални клиенти.
Клиентите треба да размислат за номинален напон, номинална струја, компатибилност на кабинетот, барања за контрола и заштита функции.
Да. Може да се конфигурираат функции како што се контрола против отскокнување, заштита од блокирање и исклучување преку струја според барањата на проектот.
Правилното механичко усогласување ги намалува модификациите на инсталацијата и ја подобрува ефикасноста на системската интеграција.
Производот може да поддржува контрола против отскокнување, заштита од блокирање и интелигентни функции за исклучување со прекумерна струја.
