Прекинувачот со вакуумски кола Usune 33kv внатрешен Vcb е производ од новата генерација дизајниран врз основа на напредни разводни уреди Концепти за истражување и развој и реалните потреби на глобалниот пазар за дистрибуција на електрична енергија. Погоден е за трифазен AC Внатрешни системи за дистрибуција на електрична енергија од 50 Hz со номинален напон од 40,5 kV (33 kV работно ниво), преземање јадро функции како што се нормално префрлување на оптоварување, прекин на струјата на дефект, заштита на системот од преоптоварување и опрема безбедносна изолација.
Производот ги напушта сложените и непотребните структури, прифаќајќи интегрирана рамка и модуларен распоред, оптимизиран за фиксна странична инсталација во високонапонска разводна опрема. Тој нуди значителни предности во просторот на кабинетот адаптација, севкупна структурна стабилност и подоцнежно работење и одржување. Во споредба со конвенционалните затворени простории вакуумски прекинувачи, тој е поприлагодлив на честите работни услови, има подолг механички животен век и постабилна конзистентност на работењето, целосно исполнување на барањата за континуирано и сигурно работење на критичните врски за напојување.
Специфично развиен за да се справи со болките при практичната примена во внатрешната разводна опрема од 33 kV/40,5 kV, усвојува професионална логика за дизајн на прекинувачи. Неговите механички излезни карактеристики се совршено усогласени со оперативни барања на вакуумскиот прекинувач. Сите конфигурации за конструкција и перформанси се дизајнирани за затворени фиксни инсталации, чести операции, трафостаници и сценарија за дистрибуција на индустриска енергија. На технологијата е зрела и многу практична за инженерски апликации.
Прекинувачот со правосмукалка Vcb во затворен простор од 33 kV користи зрел модуларен механизам за работа со пружини. Неговиот пренос структурата е едноставна и сигурна, без сложени или лесно оштетени преносни врски. Потврдено во бројни Дистрибуција на индустриска енергија, надградба на трафостаници и проекти за снабдување со електрична енергија во рударството, покажува одлично перформанси во точноста на затворање и отворање, механички животен век и способности за спречување на пречки.
Работната калем, моторот за складирање енергија и логиката на работа се дизајнирани според номиналните параметри. На опсегот на приспособување на напонот е јасен, а логиката за поврзување на помошниот прекинувач е сигурна. Производот се затвора, операциите за отворање и складирање енергија се стандардизирани, со целосни димензии, интерфејси и жици конфигурации. Може директно да се совпадне со стандардната внатрешна разводна опрема од 33 kV, нудејќи силна компатибилност и висока заменливост.
Опремен со двоен режим на електрично/рачно складирање енергија, индикаторот за статус и помошниот прекинувач се синхронизирани. Дизајнот за апсорпција на хидрауличниот пуфер се користи во подоцнежните фази на исклучување, ефикасно намалувајќи го абењето на ударот и подобрување на оперативната безбедност. Обезбедува јасна повратна информација за складирањето енергија и статусот на отворање/затворање, избегнувајќи го ризик од неправилно работење и сеопфатно обезбедување безбедност на работа и одржување на лице место.

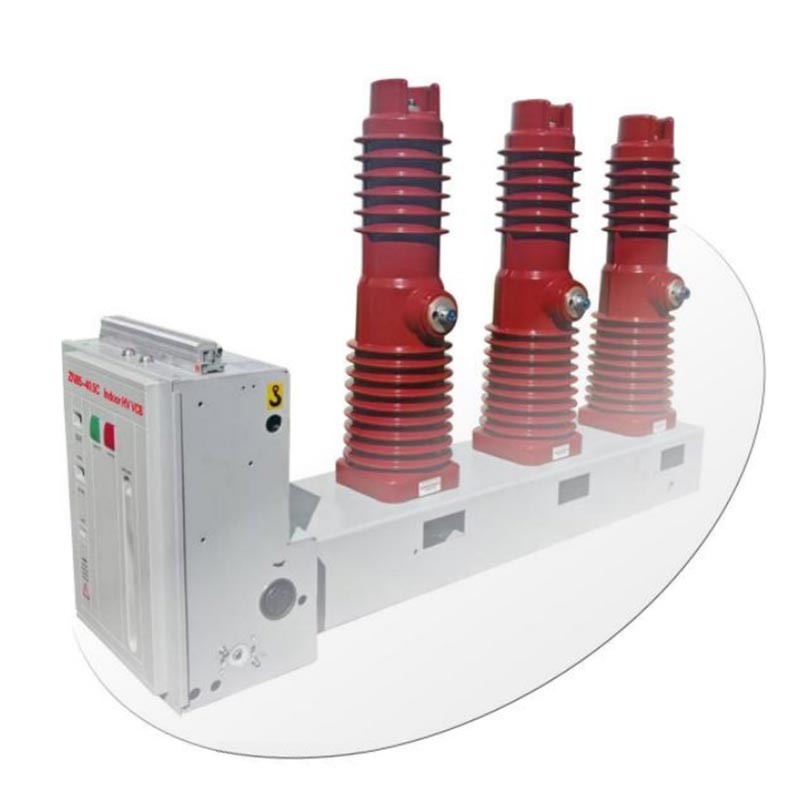

Јадрото на Usune ZN85C-40.5 33kV Vcb вакумски прекинувач во затворен простор користи посветена модуларна пружина која работи механизам, кој е целосно инсталиран во рамката на опремата и е незаменлива основна компонента на целокупната структура на прекинувачот. Овој механизам е специјално дизајниран за 40,5 kV внатрешен фиксен страничен монтиран модели, со многу поедноставена структура на пренос и порационална распределба на силите.
Неговиот најзначаен структурен белег е неговата совршена адаптација на вертикалниот распоред на прекинувачот, овозможувајќи високо интегрирано склопување со главното коло и системот на столбови. Крива на излезната сила на механизмот совршено одговара на оперативните барања на вакуумскиот прекинувач, избегнувајќи проблеми како што е неусогласеното работење брзини, нестабилен контактен притисок и краток механички животен век предизвикан од конвенционални механизми. Тоа е особено погоден за механичките карактеристики и работните услови на 40,5 kV внатрешно вакуумско коло прекинувачи.
Моќта за затворање на прекинувачот е целосно обезбедена од складиштето на енергија на пружината за затворање, поддржувајќи ги двете режими на погон на електричен мотор и рачна рачка. Дури и при прекини на струја или одржување, тоа обезбедува нормалност складирање енергија и резервно затворање.
Во режимот за складирање електрична енергија, моторот за складирање енергија фиксиран на страничната плоча на механизмот го придвижува менувачот преносен систем. Во режимот за рачно складирање енергија, операторот повлекува посветена рачка за складирање енергија, ротирајќи вратилото на менувачот и склопот на запчаникот. Преку спојката за преклопување, вратилото за складирање енергија се ротира синхроно, истегнување на пружината за затворање до целосно складирање на енергија.
Кога ќе достигне целосно складирање енергија, шепата за складирање на енергија безбедно ги заклучува ваљакот на камерите и спојката автоматски се исклучува. Истовремено, поврзувачката плоча го придвижува индикаторот за складирање енергија да се преврти, прикажување на индикаторот „зачувана енергија“, а помошниот прекинувач се префрла за да се исклучи моќноста на моторот. На ова точка, прекинувачот влегува во состојба подготвена за затворање, со јасен и сигурен статус.
Затворањето може да се постигне со рачно притискање на копчето за затворање или далечинско контролирање на електромагнетот за затворање. По активирањето, механизмот за складирање енергија ја ослободува бравата на шепата и однапред складираната пружина за затворање брзо се стега, предизвикувајќи синхроно движење на камерите, вратилото за складирање енергија и преклопната спојка.
Камерата дополнително го придвижува механизмот за поврзување, туркајќи ја изолираната влечна шипка и поместувајќи го контактот кон затворањето позиција, компресирање на пружината на контактниот диск и воспоставување на стабилен контактен притисок потребен за номинален тековната спроводливост. По затворањето, шепата за затворање го заклучува ролерот на механизмот, одржувајќи ја затворената положба; на индикаторот за складирање енергија и помошниот прекинувач автоматски се ресетираат, поврзувајќи го колото на моторот. Со надворешен напојување, веднаш влегува во состојба на повторно складирање енергија, индикаторот за затворање/отворање се префрла на „затворена“ состојба, а главните и помошните прекинувачи го комплетираат синхроното префрлување.
Патувањето може да се активира на три начини: рачно преку копчето за патување, преку надворешна електрична единица за патување или преку единица за патување преку струја. По активирањето, бравите за затворање се отклучуваат, ослободувајќи ја состојбата на заклучување помеѓу механизмот и ролерите.
Под комбинирано дејство на контактната пружина и пружината за исклучување, внатре се подвижните и неподвижните контакти комората за вакуумски прекинувач на фиксниот столб брзо и сигурно се одвојува, постигнувајќи струја или оптоварување на дефект тековен прекин. Во подоцнежните фази на дејството на исклучување, вградениот хидраулички тампон ги апсорбира остатоците енергијата на ударот, ограничувајќи ја крајната положба на исклучување, намалувајќи ја бучавата и абењето од механички удар и продолжување на целокупниот механички век на опремата.
Начин и димензии на инсталација
Usune ZN85C-40.5 усвојува фиксна странично монтирана структура за инсталација, специјално дизајнирана за стандардна внатрешна високонапонска разводна опрема. Се одликува со висока компатибилност на кабинетот, практично склопување, пуштање во работа и последователно одржување и поддржува три главни методи за инсталација на жици:
- Тип на појдовен кабел од десната страна
- Тип на кабел со врвен влез
- Вграден тип на инсталација
Вкупните димензии строго се придржуваат до спецификациите за совпаѓање на целокупната единица (видете Слика 1 за детални растојание на дупките за монтирање, вкупна должина, ширина, висина и димензии на поврзување на собирниците), овозможувајќи стандардизирани замена и унифицирано усогласување на кабинетот, намалувајќи ги трошоците за дизајн, модификација и инсталација на клиентите.
О: Да. Номиналниот дизајнерски напон на производот е 40,5 kV, што целосно ги задоволува конвенционалните барања за работа во затворен простор од 33 kV електроенергетски системи. Има доволно изолациски и маргини на капацитет за кршење и може да биде безбедно и стабилно се применува на 33kV внатрешни проекти за разводни уреди во индустриски и рударски претпријатија, електрани и мали и трафостаници со средна големина.
О: Овој 33 kV Vcb вакуумски прекинувач за внатрешни кола е опремен со наменска рачка за складирање енергија. Кога на надворешното напојување е прекинато или моторот не успее, операторот може рачно да го заврши затворањето и енергијата операција за складирање преку рачката за складирање енергија, постигнувајќи нормална работа на затворање и значително подобрување способноста за итна работа на опремата при прекин на струја и услови за одржување.
О: Овој фиксен модел поставен странично има посилна структурна ригидност и помалку радијален простор за инсталација, што го прави полесно се совпаѓа со компактна разводна опрема. Исто така, нуди поголема стабилност при често ракување и вибрации услови. Инсталирањето, фиксирањето и последователното одржување се поедноставни, што го прави посоодветен за индустриски корисници, проекти за доградба и сценарија за замена на нецелосно тип на фиоки со високи барања за фиксни и сигурна работа.
