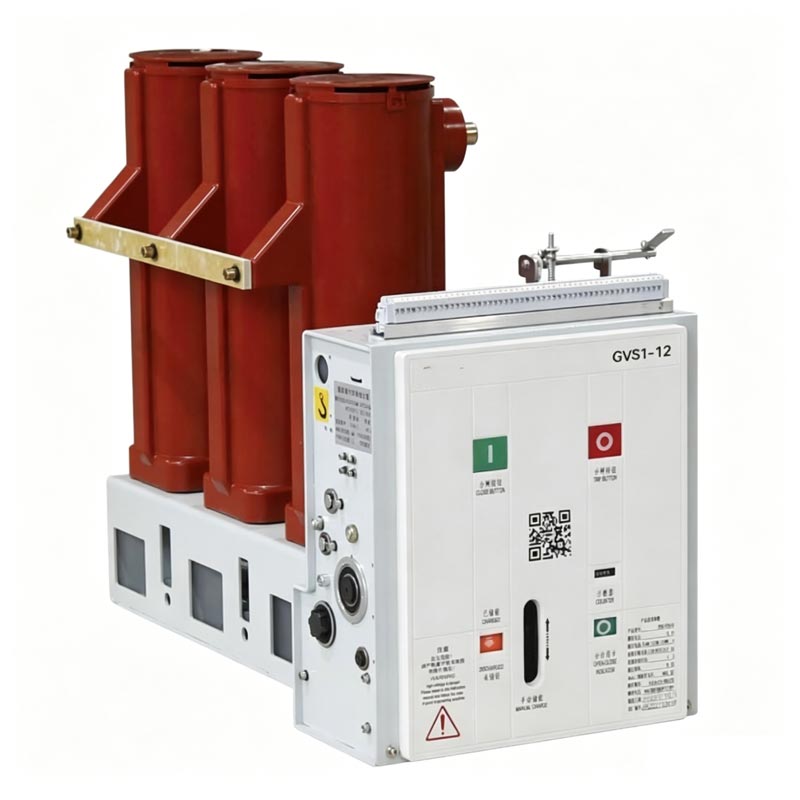

Прекинувач за внатрешен правосмукалка Hv

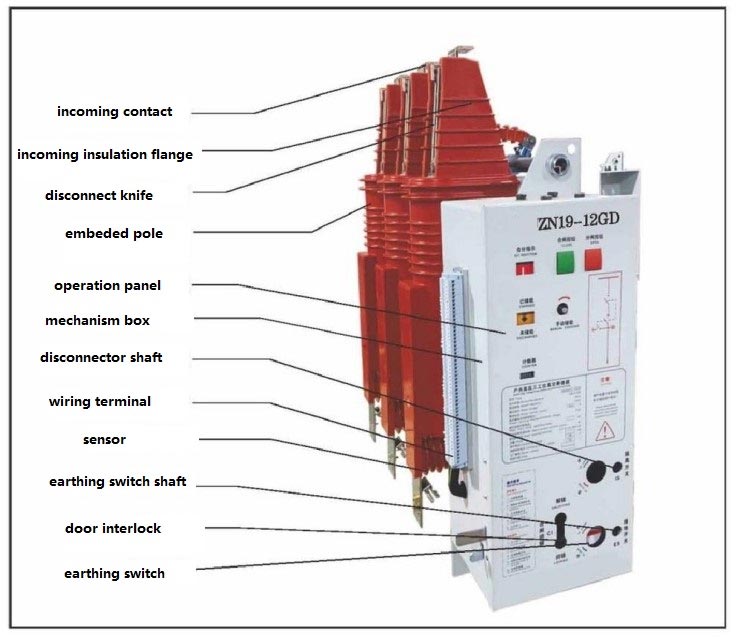

Внатрешниот вакуумски прекинувач HV е внатрешен високонапонски вакуумски прекинувач со три позиции, позициониран како „безбеден, сигурен, ефикасен, без одржување и прилагодлив на сите сценарија“. Погоден е за моќност од 3,6-12 kV системи, кои се однесуваат на болните точки на традиционалните прекинувачи и служат како основна заштитна единица за напојување решетки и индустриска опрема.

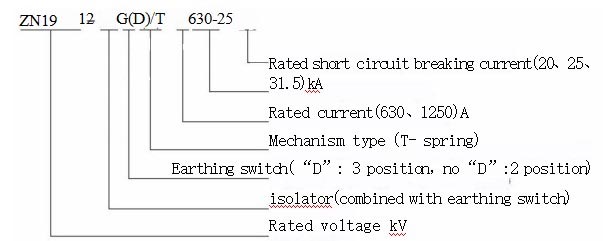

Шифра на ставка и значење

Забелешка: Ако нема прекинувач за заземјување, вратилото за заземјување делува како вратило кое се заглавува, а димензиите остануваат непроменети.

Основни предности

1. Супериорни електромеханички перформанси и долг животен век

Стабилна механичка структура и одлични електрични перформанси. Механичкиот животен век достигнува 3000 циклуси за исклучете ги прекинувачите, 10000 циклуси за прекинувачите и 3000 циклуси за прекинувачите за заземјување. Главното коло користи вградени столбови во цврста состојба, подобрувајќи ја еколошката приспособливост и сигурноста на изолацијата, постигнувајќи работа без одржување и намалување на трошоците за одржување.

2. Модуларен дизајн и практично работење

Модуларната рамка интегрира повеќе основни компоненти, со што се постигнува минијатуризиран дизајн. Механизмот за работа може да бидат независно заменети и одржувани, поддржувајќи рачно работење, складирање на енергија со AC/DC и далечински управувач, прилагодување на различни оперативни потреби и подобрување на ефикасноста.

3. Повеќекратни заштити за да се спречи погрешно работење

Прекинувачот за вакум во затворен простор HV е опремен со сеопфатни електромеханички уреди за преплетување. На прекинувачот има видлива пауза по сопнувањето, вратата на кабинетот е заклучена со прекинувачот за заземјување, а појдовната линија е опремена со сензор за индикатор за бесконтактна линија, сеопфатно обезбедувајќи функционирање и безбедност на опремата.

4. Разновидни апликации

Се прилагодува на различни типови на кабинети и може да се инсталира и во напред и во обратна насока. Погоден за различни оптоварување, особено е погоден за сценарија кои вклучуваат честа работа и повеќекратна струја на краток спој прекини, задоволување на различни потреби за дистрибуција на електрична енергија.

Основни технички параметри

Случај за апликација во реалниот свет

Студија на случај од средно индустриско и рударско претпријатие во источна Кина ја потврдува практичноста на производот вредност: Системот за дистрибуција на електрична енергија од 10 kV на претпријатието првично користеше традиционални прекинувачи за масло, кои страдаа од големи загуби, сложено одржување и висока стапка на неуспех (8%). По заменувањето на неисправното коло со HV Внатрешен вакуумски прекинувач во 2023 година, беше постигната работа без одржување, заштедувајќи 30.000 јени при годишно одржување трошоци, намалување на потрошувачката на енергија за 68%, намалување на стапката на дефект на под 1%, и обезбедување стабилна работа за 18 месеци без неуспех. Ова целосно ја покажува вредноста на производот во „намалување на трошоците, подобрување на ефикасноста и безбедност“, прикажувајќи ги професионалните способности на Usune како добавувач.

Упатства за употреба и одржување на производот

1. Применливи оперативни услови

Внатрешниот прекинувач со правосмукалка HV е погоден за внатрешни средини со надморска височина ≤1000m, сеизмички интензитет ≤8 степени и без експлозивна корозија или силни вибрации, со просечна дневна влажност <95% и месечен просек влажност <90%. За надморска височина над 1000 m, потребни се професионални пресметки при изборот.

2. Оперативни процедури

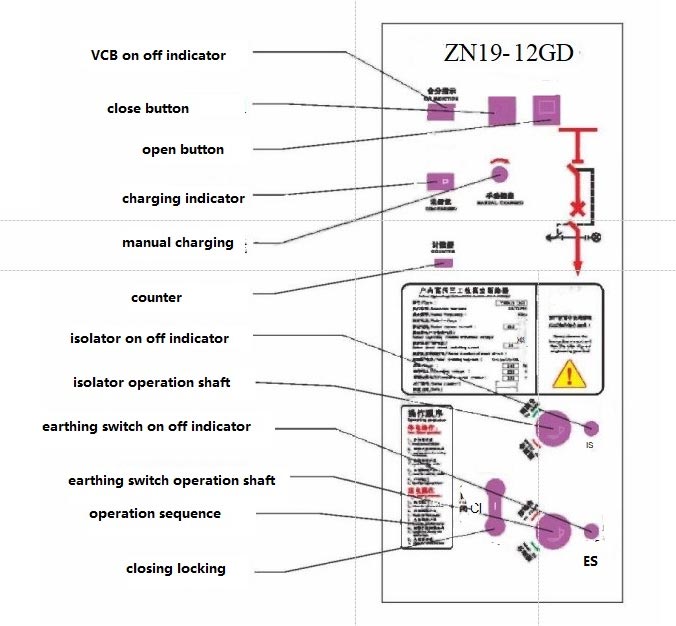

Поддржува рачна и електрична работа: Рачното работење бара посебна рачка за складирање енергија за енергија складирање пред затворање и отворање на прекинувачот; електричната работа бара поврзување со секундарна струја снабдување, складирање на енергија и работа преку контролните копчиња. Прекинувачот за изолација се отвора во насока на стрелките на часовникот и се затвора спротивно од стрелките на часовникот. Вратата на кабинетот и прекинувачот за заземјување се испреплетени за безбедност.

3. Барања за одржување

Целата единица е без одржување; вакумскиот прекинувач треба да се прегледа само ако има надворешно оштетување осомничени. Работниот механизам бара редовна проверка, а надворешноста треба да се исчисти по 5 години работа или по одржување. Одржувањето мора да го врши квалификуван персонал; помошното напојување прво треба да се исклучи.

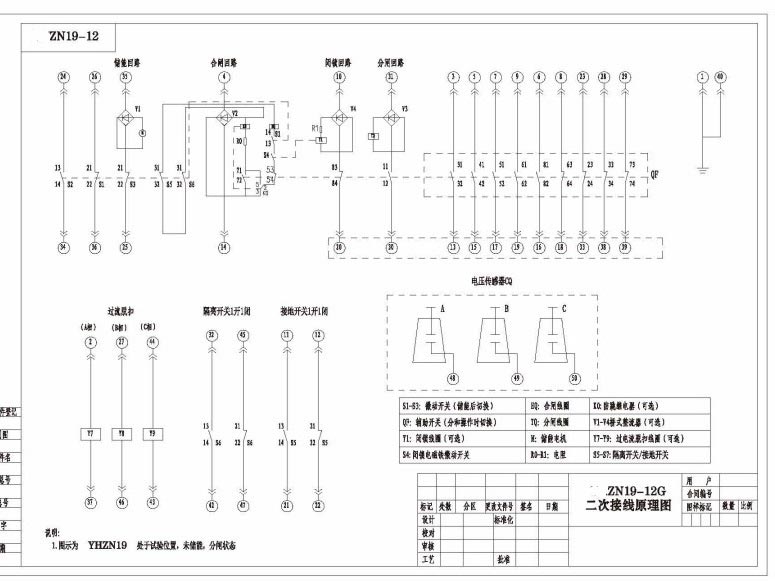

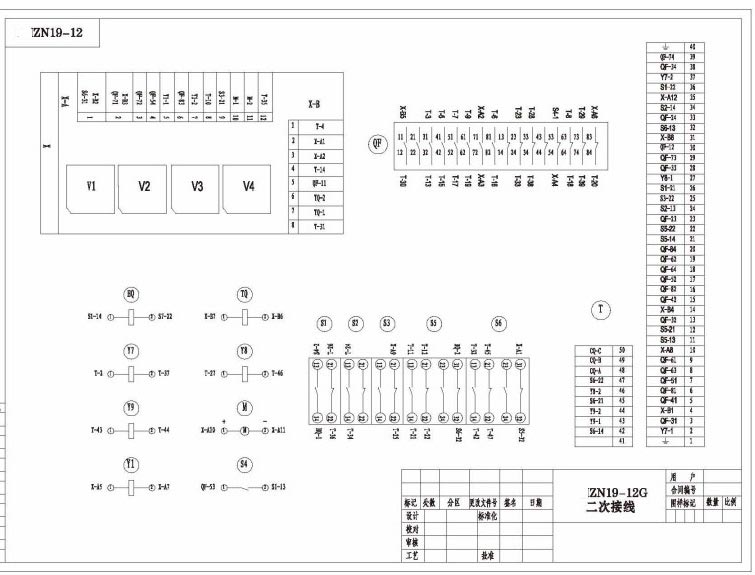

Надворешна димензија и дијаграм за поврзување

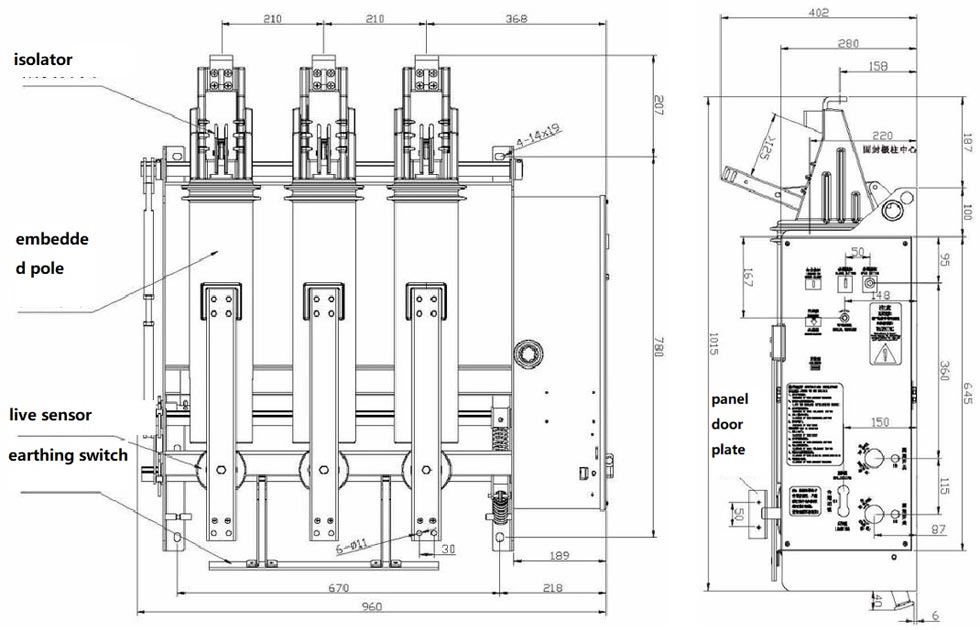

ZN19-12GD/(1250)-(31,5) инверзивна инсталација

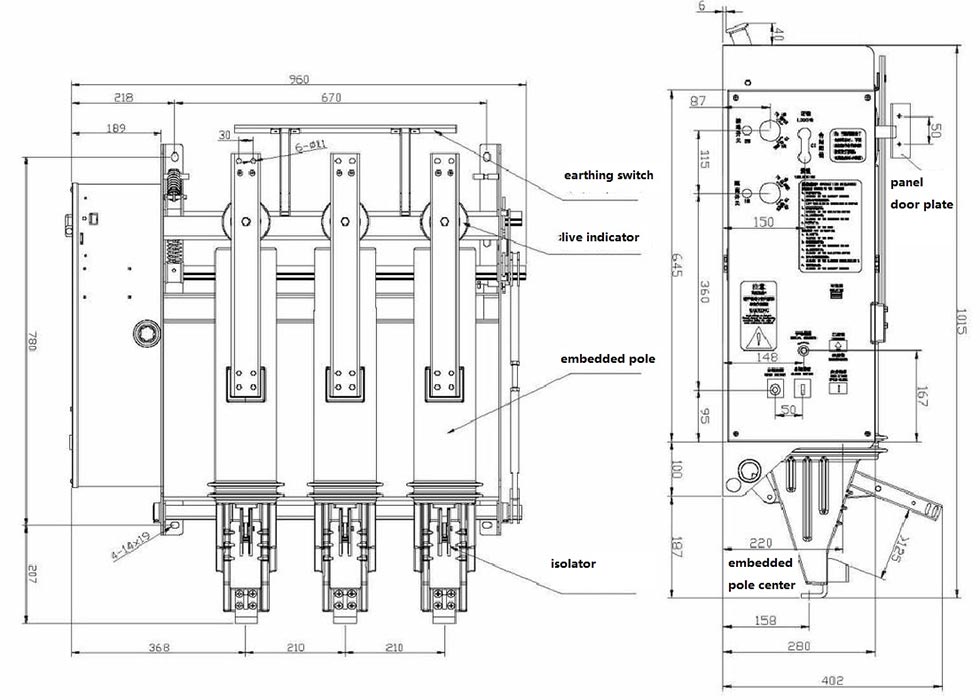

ZN19-12GD/(1250)-(31,5) нормална инсталација

Гаранција на брендот и предности на партнерството

Како професионален производител, Usune поседува модерна фабрика. Нашиот HV внатрешен вакуумски прекинувач е подложен ригорозни перформанси и механичко пробивање пред да ја напуштите фабриката; пакувањето и транспортот се стандардизиран за да обезбеди опремата да пристигне во добра состојба. Како висококвалитетен домашен снабдувач во Кина, Usune обезбедува приспособени решенија, сеопфатна услуга по продажбата и брза испорака. Нашите производи се извезуваат во странство, што нè прави претпочитан избор во индустријата за нашиот супериорен квалитет, а ние постојано им обезбедуваме на корисниците доверливи решенија за дистрибуција на електрична енергија.
