Високонапонски Sf6 прекинувач

Zhejiang Usune Electric Co., Ltd., професионален производител на електрична опрема со висок напон во Кина, лансираше прекинувачот LW36-110 со висок напон Sf6. Овој производ е трофазен надворешен високонапонски разводен уред со наизменична струја од 50 Hz погоден за контрола и заштита на системи за пренос и трансформација на енергија од 110 kV. Може да се користи и како склопување на прекинувачот и прекинувачкиот уред.

Високонапонскиот Sf6 прекинувач го прифаќа единствениот принцип на гаснење на лакот „термичко проширување + потпомогнато дување“, опремени со механизам за работа со пружини од типот CTB-1, во согласност со националните и меѓународните стандарди и поседува одлични перформанси за гаснење на лак, висока безбедност и стабилни карактеристики на работа. Како доверлив снабдувач, Usune е посветен на обезбедување висококвалитетна, издржлива високонапонска разводна опрема. Нејзиното коло LW36-110 SF6 прекинувачот е широко користен во клучните проекти како што се електричните мрежи и индустриските паркови, обезбедувајќи сигурно напојување за изградба на инфраструктура.

Основни предности

1. Напредна технологија за гаснење лак

Користејќи го единствениот принцип на гаснење на лак „термичка експанзија + потпомогнато дување“, има краток лак време на гаснење, долг електричен век и низок шум на работа, што ефикасно ја подобрува стабилноста на напојувањето.

2. Високи безбедносни перформанси

Користејќи го гасот SF6 како изолација и средство за гаснење на лакот, може да се пофали со одлична изолација и гаснење на лак перформанси, елиминирајќи го ризикот од согорување и експлозија, што го прави погоден за густо населени области.

3. Стабилен оперативен механизам

Опремен со механизам за работа со пружини од типот CTB-1, има едноставна и компактна структура, безбедна и сигурна работа и силни способности за спречување на пречки.

4. Усогласеност со меѓународните стандарди

Целосно усогласен со GB1984-2003 "AC High Voltage Circuit Breakers" и IEC62271-100, 2001 "High Voltage Switchgear" и Controlgear—Part 100: High Voltage Circuit Breakers“, ги исполнува техничките барања на глобалната моќност проекти.

Применливи еколошки услови

Високонапонскиот Sf6 прекинувач е дизајниран за надворешна употреба, нудејќи силна еколошка приспособливост и соодветност за различни тешки работни услови:

1. Температура на околината: -30℃ ~ +40℃
2. Надморска височина: ≤3000m
3. Релативна влажност: Дневна просечна ≤95%, месечен просек ≤90% (на 25℃)
4. Притисок на ветерот ≤700Pa; Дебелина на мраз ≤10mm
5. Сеизмички интензитет: хоризонтално забрзување ≤0,3 g, вертикално забрзување ≤ 0,15 g
6. Нема запаливи, експлозивни, хемиски корозивни или силно вибрирачки средини

Структура на производот и принцип на работа

1. Целокупна структура

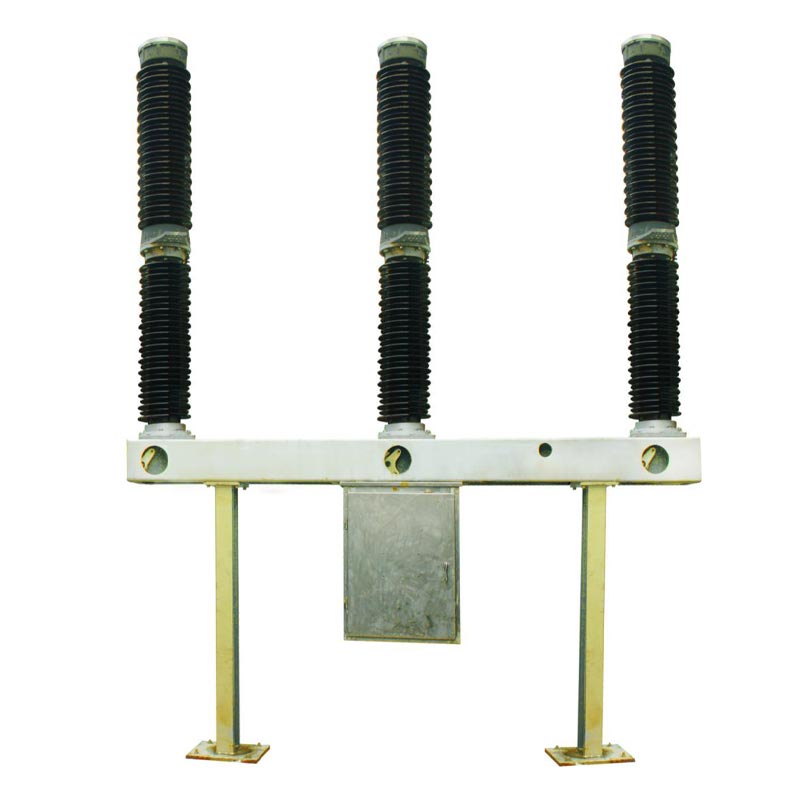

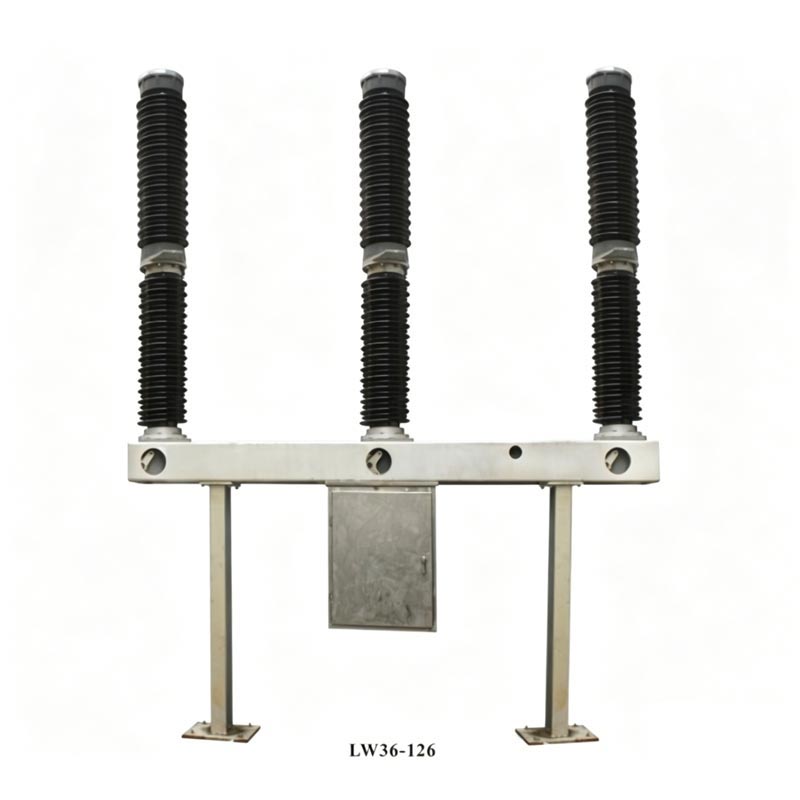

Прекинувачот со висок напон Sf6 усвојува интегрирана структура за гаснење на лак со само гасење. Секоја фаза е едностолбна единечна пауза (ПОЛЕ). Секој прекинувач се состои од три фази, инсталирани на иста рамка, и управувана со пружински механизам, со трите фази механички поврзани. Врвот на производот се одликува со ан порцеланска черупка од комората за гаснење лак, средниот дел содржи потпорна порцеланска черупка и рамка, и кутијата на механизмот е суспендирана под центарот на рамката, сместувајќи механизам со пружина и електричен контролни компоненти. На предната страна на рамката е инсталиран контролер за густина на гас SF6, кој е поддржан и на двете завршува со потпори.

2 Клучни компоненти и функции

- Единица за гаснење лак: користи структура за гаснење на лак што само напојува. Кога ќе се вклучи прекинувачот, на термичката експанзија под висок притисок во цилиндерот го гасне лакот, обезбедувајќи брза и ефективна гаснење.
- Поддржувачки изолациски уред: го поддржува изолаторот на комората за гаснење на лакот и обезбедува изолација на земјата за компоненти со енергија; изолационата шипка ги поврзува рачката за работа и стоп прачката, обезбедувајќи сигурност на изолацијата.
- Адсорбент: Инсталиран во горниот краен капак на комората за гаснење на лакот, го одржува сув гасот SF6 и апсорбира гасови на распаѓање произведени со распаѓање на лакот. Треба да се замени за време на одржувањето.
- Структура за спречување истекување: Користи комбинација од статичко запечатување (О-прстен + заптивната смеса) и динамично запечатување (заптивка со компресија на пролет), постигнувајќи годишна стапка на истекување на гас SF6 од ≤0,5%. - Механизам со пружина: Овозможува операции за отворање, затворање и повторно затворање со брза брзина на дејствување (време на затворање ≤145ms, време на отворање ≤60ms), стабилно перформанси и поддржува рачно и складирање електрична енергија.

3. Работен принцип

- Положба на затворање: Струјата на системот тече низ терминалите, стационарна контактна шипка за поддршка, неподвижен главен контакт, поместување на главниот контакт, цилиндар, среден контакт и средна прирабница, формирајќи коло низ терминали.
- Работа на отворање: Под дејство на работниот механизам, работната рака ја повлекува изолационата шипка, клипот прачка, цилиндар, контакт со лак што се движи и млазницата надолу; лак се генерира кога се движат и неподвижни контакти одвои. Откако системот за контакт во движење ќе се премести во одредена положба, млазницата се отвора, компресирајќи го гасот SF6 во издувајте го лакот, гаснете го лакот кога струјата ќе премине нула.
- Работа на затворање: оперативниот механизам го придвижува подвижниот контакт нагоре до положбата на затворање, додека SF6 гасот влегува во цилиндерот, подготвувајќи се за следното отворање.

Клучни технички параметри

Автоматскиот прекинувач Usune LW36-110 SF6 може да се пофали со одлични технички перформанси, со клучните параметри кои ги исполнуваат високите стандарди на 110kV електроенергетски системи, обезбедувајќи стабилна и ефикасна работа.

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

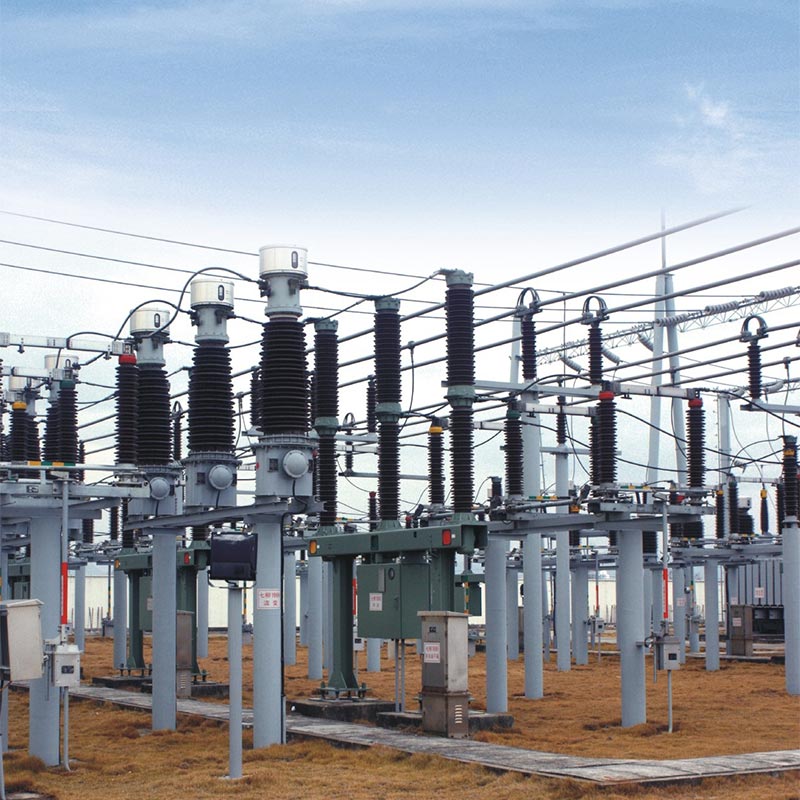

Случај за практична примена

Студија на случај: Проект за надградба на електрична мрежа од 110 kV во Северна Кина

Позадина на проектот: Енергетската мрежа од 110 kV во Северна Кина треба да ја надгради нејзината стара разводна опрема за да ја подобри моќноста стабилност и безбедност на снабдувањето, соочени со сурови средини како ниски зимски температури (-25℃) и силен ветер притисок.

Примена на производот: Проектот избра 20 Usune LW36-110 SF6 прекинувачи. Нивната приспособливост на ниски температури (-30℃~+40℃) и одличните перформанси за гаснење на лак ефикасно го решија проблемот со нестабилното работење на стареење опрема на ниски температури.

Резултати од апликацијата: Од нејзиното пуштање во употреба во 2022 година, опремата работи стабилно четири години без дефект при гаснење на лакот, истекување на гас или други дефекти. Годишната стапка на доверливост на напојувањето е зголемена за 0,8%, што ефикасно обезбедува нормално снабдување со електрична енергија за жителите и индустриските претпријатија во областа.

Најчесто поставувани прашања

П1: Кој е работниот век на Usune LW36-110 високонапонскиот SF6 прекинувач и какво е одржувањето потребно за време на работата?

А1: Производот има механички век на траење од 6000 циклуси и континуиран работен век до 12 години во нормала одржување. Рутинското одржување вклучува неделни визуелни инспекции (интегритет на изолатор, притисок на гас SF6, итн.) и годишно одржување на секои 3 години (чистење на изолатор, мерење на отпорот на главното коло итн.). Мајор потребен е ремонт кога се исполнети условите за одржување (на пр., 12 години континуирано работење, номинална струја од 2000 г. прекини итн.). Производителот Usune обезбедува професионални упатства за одржување и снабдување со резервни делови за да се обезбеди долгорочна стабилна работа на опремата.

П2: Што треба да се направи ако дојде до истекување на гас SF6 во прекинувачот и дали има некакви безбедносни ризици?

A2: Овој производ прифаќа двојна структура отпорна на истекување (статичко заптивка + динамична заптивка), со годишна стапка на истекување ≤0,5%, далеку под националниот стандард. Ако се открие истекување, точката на истекување може да се лоцира со помош на истекување на гас SF6 детектор. Откако ќе се исклучи напојувањето, заптивната смеса или О-прстенот може да се заменат. Гасот SF6 е нетоксичен и незапалив, но прекумерното истекување може да влијае на перформансите на изолацијата и гаснењето на лакот на опремата. Производот е опремен со контролер за густина на гас SF6; алармира кога притисокот е под вредноста на алармот (0,45±0,03 MPa) и се заклучува работа кога притисокот е под притисокот за блокирање (0,40±0,03 MPa), со што се избегнуваат безбедносните ризици.
