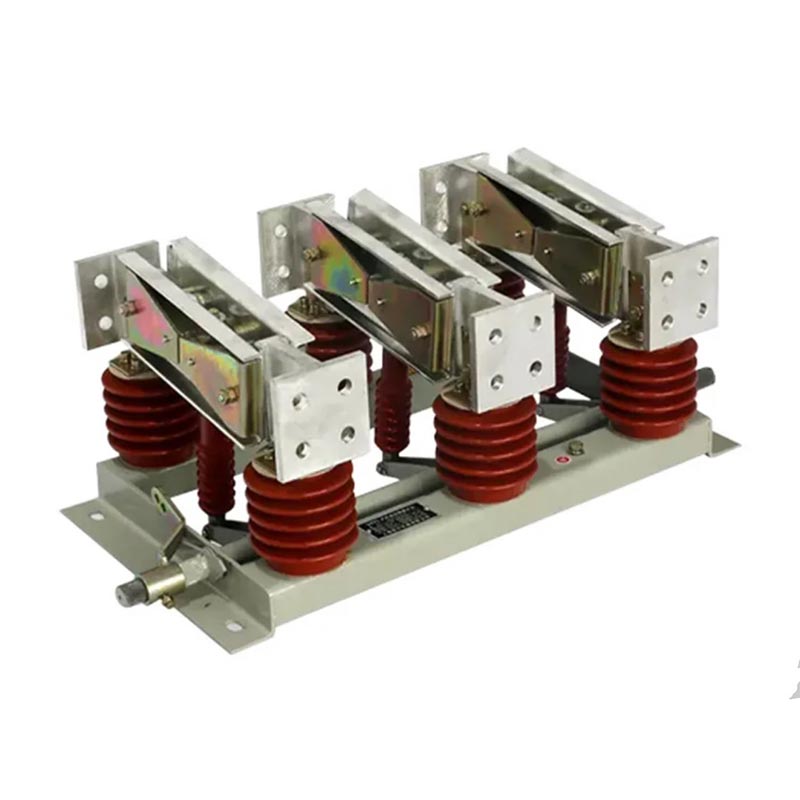

Прекинувач за изолација на воздухот во затворен простор

Прекинувачот за изолација на внатрешен воздух од серијата Usune GN е основен високонапонски електричен производ независно развиен од Zhejiang Usune Electric Co., Ltd., водечки снабдувач на високонапонска електрична опрема во Кина. Интегрирање на најновите домашни технологии за истражување и развој и производствени процеси, тој е специјално дизајниран за висока струја условите за работа на генераторските излези на големите електрани и челичарниците, пополнувајќи ја пазарната празнина за Внатрешни прекинувачи за исклучување со висока струја со високи перформанси.

Овој прекинувач има флексибилен структурен дизајн, овозможувајќи му да се состави во три независни еднополни единици или конфигурирани како триполен интегриран уред за да одговараат на различни просторни распореди и барања за користење, во зависност од потребите за инсталација на локацијата. Неговата основна функција е да обезбеди сигурна моќна изолација за време на одржување на електрична опрема и системи. Со создавање на јасен прекин во колото, се осигурува безбедноста на персоналот за одржување и интегритетот на опремата, исполнувајќи ги основните барања за изолација за безбедност на висок напон електроенергетските системи.

Дизајн на производ и опис на моделот

1. Предности на структурен дизајн

Серијата Usune GN прифаќа научно робустен структурен дизајн, комбинирајќи компактен распоред и удобен операција. Триполната интегрирана конфигурација ефикасно заштедува простор за инсталација, додека независната Еднополниот дизајн го олеснува индивидуалното одржување и замена, зголемувајќи ја флексибилноста на производот и одржливост. Прекинувачот користи висококвалитетни спроводливи и изолациски материјали, обезбедувајќи одлична спроводливост истовремено подобрувајќи ги перформансите на изолацијата и работниот век, исполнувајќи ги барањата за долгорочна стабилна работа на внатрешни високонапонски средини.

2. Објаснување на кодот на моделот

Броевите на моделите на прекинувачот за изолација на воздух во внатрешноста на серијата Usune GN ги следат стандардизираните правила за кодирање, што ги прави јасни и лесно разбирливо, овозможувајќи им на клиентите да ја изберат соодветната спецификација според нивните реални потреби. Типични модели се GN□--20DW/8000--80. Специфичните значења на секој код (од лево кон десно) се како што следува:

- G: прекинувач за исклучување (тип на јадро на производ, што ја покажува главната функција на производот за изолација на струја)
- N: Внатрешен тип (означува дека производот е дизајниран за внатрешна инсталација)
- □: Дизајнерски сериски број (разликува различни верзии на дизајн во истата серија)
- 20: Номинален напон (единица: kV, што го покажува највисокиот напон што прекинувачот може стабилно да го издржи)
- D: Прекинувач со заземјување (опремен со функција за заземјување за да се обезбеди безбедно празнење при одржување)
- W: Тип против загадување (подобрени перформанси против загадување, погоден за сурови внатрешни средини со високи нивоа на загадување)
- 8000: Номинална струја (единица: A, што ја покажува максималната струја што прекинувачот може постојано да ја издржи)
- 80: Номинална струја за краткотрајно издржување (единица: kA, што ја покажува максималната струја на краток спој што прекинувачот може издржи во одредено време)

Технички параметри

Usune се придржува до принципот на професионална прецизност; серијата GN Изолација на воздух во затворен простор... Прекинувачот може да се пофали сеопфатни технички параметри за задоволување на различни потреби во различни индустриски сценарија. Сите параметри се подложени ригорозни фабрички тестирања и верификација за да се обезбеди усогласеност со стандардите и стабилни перформанси на производот:

- Оценка на напон: 12kV, 20kV, 35kV (Три спецификации за да одговараат на различни конфигурации на високонапонски електроенергетски системи)
- Оцена на струја: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (осум спецификации за да одговараат на висока струја услови на излезите на генераторот)
- Тип на производ: Незаземјен, Еднозаземјен, Тип низ ѕид (три типа за да одговараат на различна инсталација средини и функционални барања)

Услови за употреба

1. Температура на околината: -50℃~50℃ (стабилна работа во средини со екстремна температура)
2. Надморска височина: ≤2000m (Прилагодливоста може да се подобри по барање за надморска височина ≥2500m)
3. Притисок на ветерот: ≤700Pa (еквивалентно на брзината на ветерот ≤34m/s, погоден за добро проветрени внатрешни средини)
4. Сеизмички интензитет: ≤8 (издржува умерени влијанија од земјотреси, обезбедувајќи стабилна работа во услови на земјотреси области)
5. Дебелина на мраз: ≤20mm (погодна за ладни внатрешни средини каде што е можно подмрзнување)
6. Степен на загадување: Класа III, IV (дизајн отпорен на загадување, погоден за внатрешни средини со висока прашина или хемиско загадување)
7. Локација на инсталација: Без запаливи и експлозивни опасности, хемиска корозија и тешки вибрации (посебните услови за користење може да се утврдат преку преговарање помеѓу корисникот и производителот)

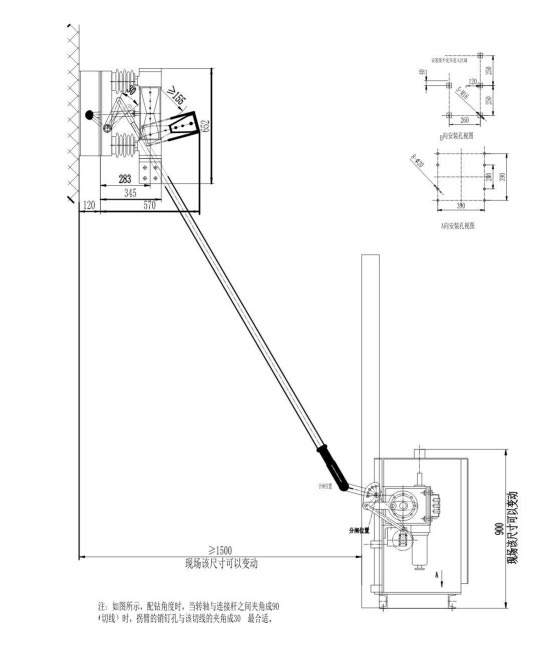

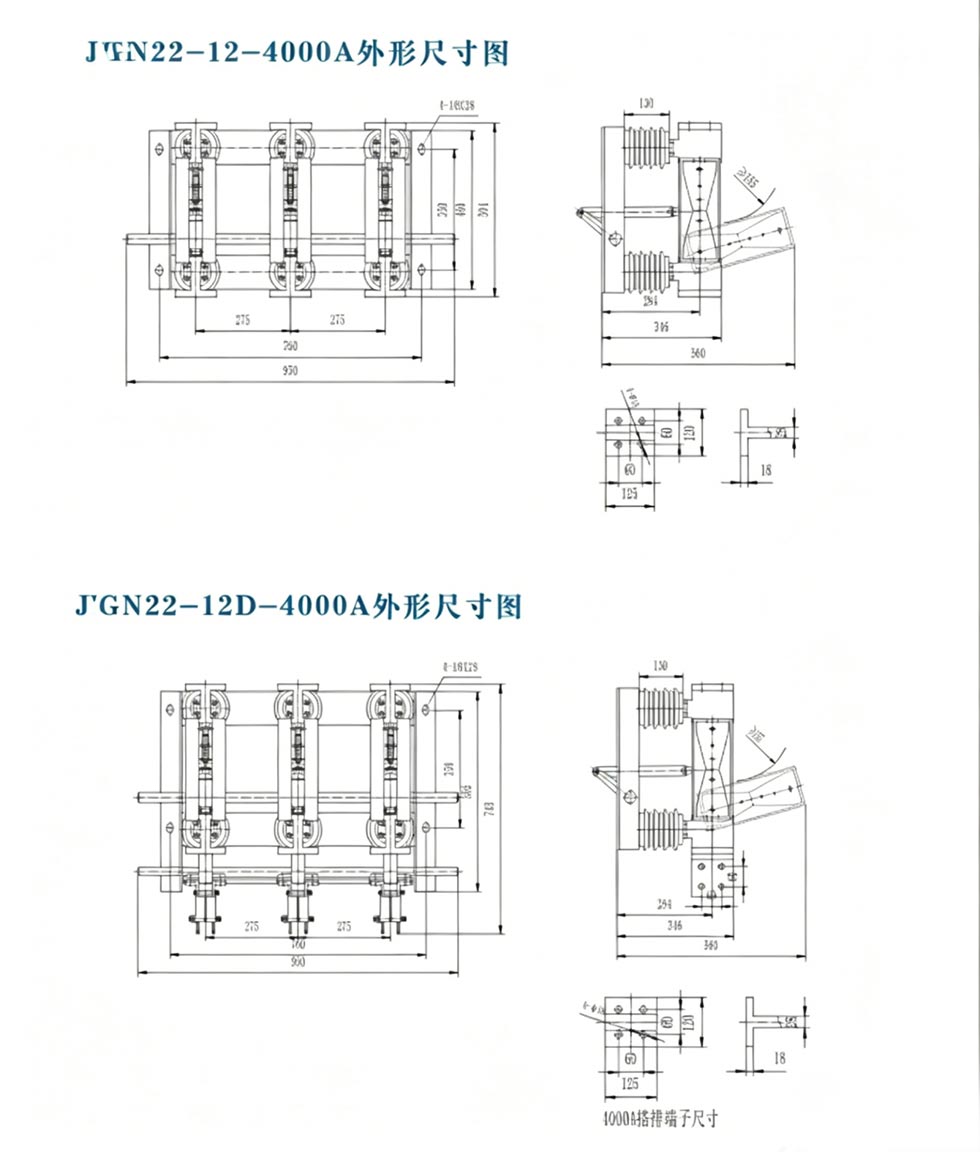

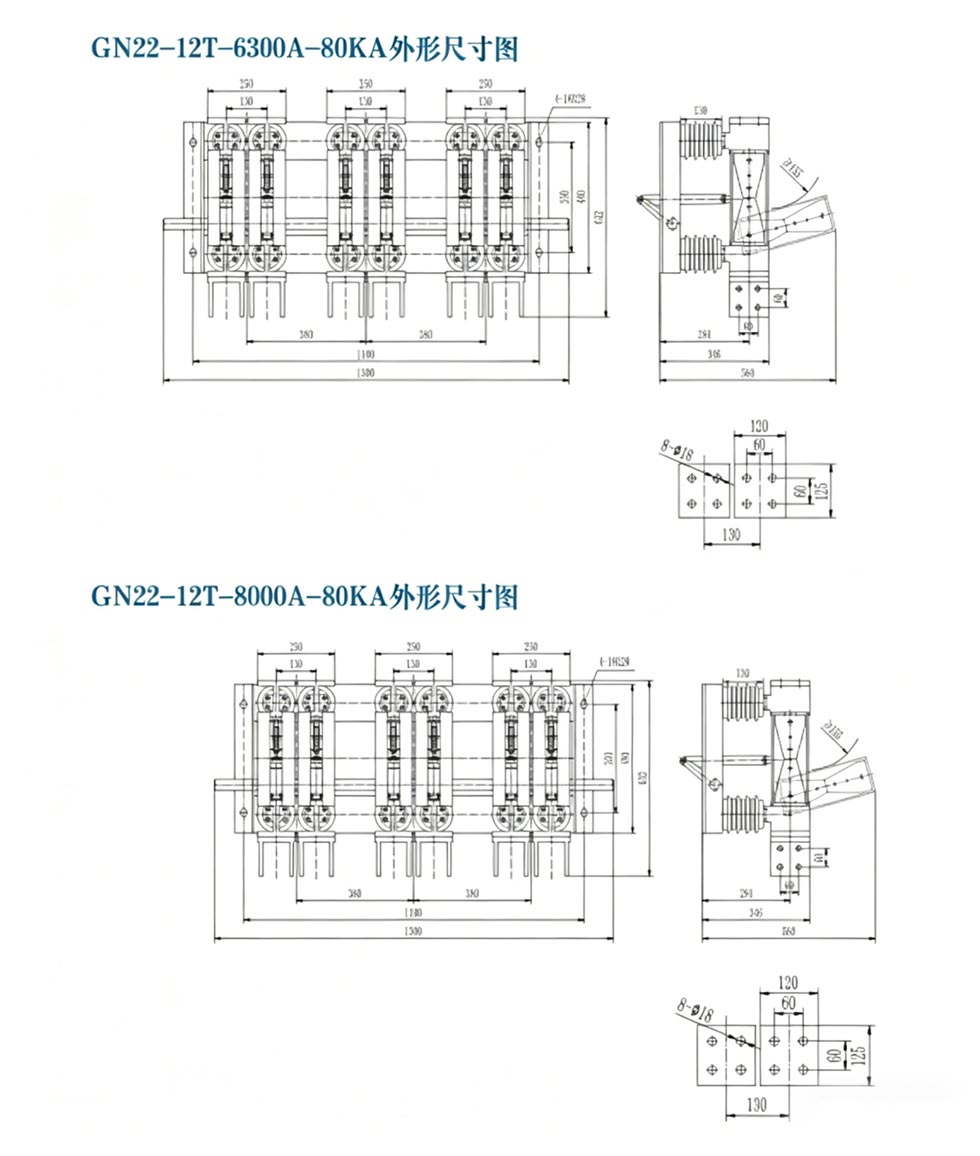

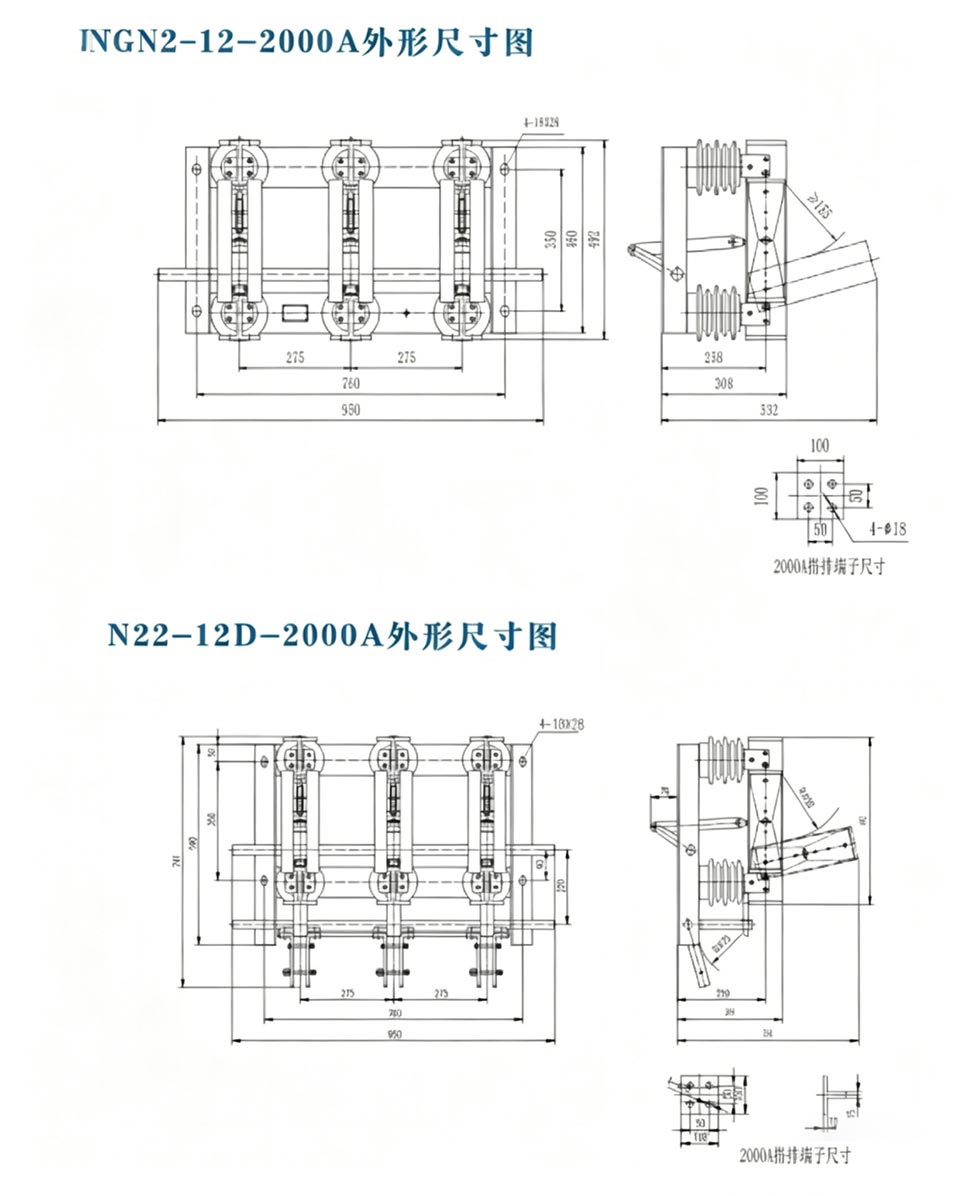

Надворешна димензија

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Случај за апликација од реалниот свет

Студија на случај: Голема електрана на јаглен во Шандонг, Кина

Голема електрана на јаглен во провинцијата Шандонг, Кина, со инсталирана моќност од 2×600 MW, бара прекинувач за исклучување со висока струја на излезот од генераторот за да се обезбеди безбедно одржување на единиците на генераторот и напојувањето систем. По длабинска истрага и споредба, електраната ја избра Usune GN серијата 20kV/8000A во затворен простор високонапонски прекинувач за исклучување (со прекинувач за заземјување, тип отпорен на загадување). Како назначен производител, Usune обезбедува приспособени упатства за инсталација и услуга по продажбата. Производот работи стабилно веќе три години од неговото распоредување во 2023 година.

За време на работата, прекинувачот го издржа тестот на висока струја и суровата внатрешна средина (ниво на загадување IV) без никакви дефекти како што се слаб контакт или оштетување на изолацијата. Ефикасно ја исполни задачата за изолација на струја за време на одржувањето на генераторот, обезбедувајќи ја безбедноста на персоналот за одржување и нормалното функционирање на напојувањето растение. Клиентот високо ги препознава перформансите на производот и професионалната услуга на Usune и потпиша а договор за долгорочна соработка со Usune, назначувајќи го како снабдувач на прекинувачи за исклучување.

Најчесто поставувани прашања

П1: Која е основната функција на прекинувачот за изолација на внатрешен воздух од серијата Usune GN и дали може да се користи за прекинување струја на оптоварување?

А1: Основната функција е да обезбеди сигурна изолација на струја за време на одржувањето на електричната опрема и системи. Со создавање на јасен прекин во колото, се обезбедува безбедност на персоналот и опремата за одржување. Тоа Важно е да се нагласи дека овој производ е уред за изолација на струја, а не прекинувач за исклучување на товарот. Тоа не може да се користи за прекинување на струјата на оптоварување или струјата на куса врска; може да се ракува само кога колото е истоварено или откако струјата на оптоварување е прекината од друга прекинувачка опрема.

П2: Дали може да се приспособи прекинувачот за изолација на внатрешен воздух од серијата Usune GN за да се исполнат специфичните услови за користење на лице место?

А2: Да. Како професионален производител, Usune поседува сеопфатни R&D и можности за прилагодување. За корисници со посебни услови за користење (како што се надморска височина ≥2500m, посебни нивоа на загадување или специјална инсталација барања за простор), можеме да се вклучиме во длабинска комуникација за да го прилагодиме дизајнот на производот и параметрите врз основа на реални услови на лице место, обезбедувајќи приспособени решенија. Посебните услови за користење се одредуваат преку преговарање помеѓу корисникот и производителот за да се осигура дека производот е погоден за работа на лице место животната средина и реалните потреби.
