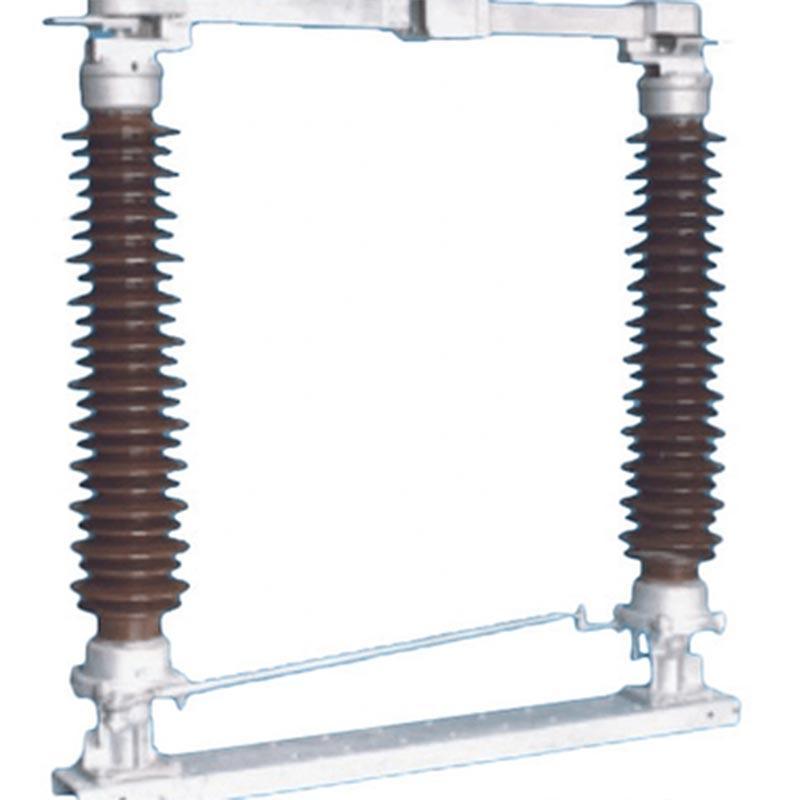

Прекинувач за исклучување на надворешна трафостаница

Прекинувачот за исклучување на надворешна трафостаница од серијата Usune GW4 е основен производ независно развиен и произведени од Usune. Погоден е за AC кола со номинална фреквенција од 50 Hz и номинален напон од 35 kV до 170 kV. Примарно се користи за отворање и затворање на колото во услови без оптоварување, тој е неопходна безбедност компонента во системите за пренос и дистрибуција на електрична енергија. Може да послужи и како основна единица за деривативни производи во истата серија, нудејќи силна можност за проширување за да се задоволат различни проектни потреби.

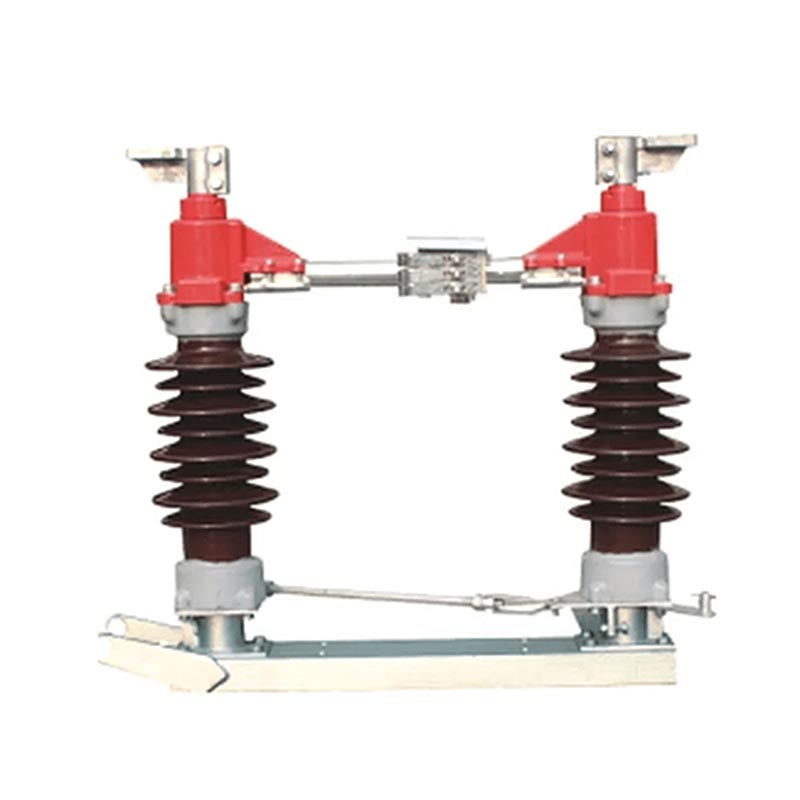

Прекинувачот за исклучување на надворешната трафостаница усвојува хоризонтална ротациона преклопна структура, со стабилна механички перформанси, високо ниво на изолација, силна отпорност на загадување и удобна инсталација и одржување. Ефикасно ги изолира напојувањата, ја обезбедува безбедноста на одржувањето на електричната опрема и ги комплетира операциите за префрлување без оптоварување, што го прави погоден за различни сурови надворешни средини како што се високите надморска височина, ниска температура и големо загадување.

Основни функции на производот

1. Изолација на струја: ефикасно ја исклучува опремата од електричната мрежа, обезбедувајќи безбедност при одржување персонал и опрема;
2. Долгорочна носивост: Може стабилно да носи номинална струја на оптоварување подолги периоди, обезбедувајќи континуирана моќност снабдување;
3. Префрлување без оптоварување: Завршува прекинување без оптоварување на истоварените линии и трансформатори, како и префрлување на собирниците операции, задоволување на потребите за флексибилно прилагодување на електричната мрежа;
4. Заштита од заземјување: Може да се конфигурира со прекинувач за заземјување по потреба за да се постигне сигурно заземјување на колото, дополнително подобрување на оперативната безбедност.

Стандарди за усогласеност

За да се обезбеди квалитет на производот и оперативна безбедност, серијата Usune GW4 строго се придржува до меѓународните авторитативни стандарди, вклучувајќи ги и IEC 62271-102 „Високонапонски прекинувачи за исклучување наизменична струја и прекинувачи за заземјување“ и IEC 60694 „Општи технички услови за високонапонски прекинувачи и контролни уреди“. Фабриката имплементира а ригорозен процес на проверка на квалитетот. Секој производ се подложува на сеопфатно тестирање на перформансите пред да го напушти фабрика за да се осигура дека сите параметри ги исполнуваат стандардните барања.

Технички параметри на производот Серијата Usune GW4 вклучува повеќе модели како што се GW4(A)-35(D)(W), GW4(A)-126(D)(W), и GW4(A)-170(D)(W), со номинални струи кои се движат од 630A до 2500A, погодни за различни напонски нивоа и оптоварување сценарија. Основните технички параметри (клучни индикатори) се како што следува:

Покрај тоа, производите се опремени со механизми за рачна работа CS11, CS17D и CS14G и електричен CJ2 механизми за работа. Конфигурациите на помошните прекинувачи се оптимизирани според типот на механизмот за да се обезбеди флексибилна и сигурна работа.

Основна структура на производот

1. Запечатено куќиште за лежиште

Двоен запечатен дизајн, склопот на вратило е поддржан од два радијални топчести лежишта, ефикасно спречувајќи го навлегување на влага, прашина и штетни гасови.

2. Самоделувачки Контактен Прст

Средниот контакт користи контакт прст со самоделување, со што се елиминира потребата од пружина. Тоа се потпира на своето еластичност за стегање на контактот, обезбедувајќи стабилен контакт и намалувајќи ги трошоците за одржување.

3. Испреплетена структура

Главното проводно коло и прекинувачот за заземјување се опремени со механизам за испреплетување, со што се обезбедува дека прекинувачот за заземјување не може да се затвори кога главното коло е затворено, и обратно, спречувајќи погрешна работа.

4. Флексибилна врска

Флексибилното поврзување внатре во излезната основа е цврсто фиксирано на проводната шипка и приклучната плоча. Без масло самоподмачкувачките лежишта обезбедуваат непречено ротирање и го продолжуваат работниот век.

Основни карактеристики

1. Професионален дизајн + заштита на патент

Usune има професионален тим за истражување и развој со долгогодишно искуство во дизајнирање на електрична опрема со висок напон. На Структурата на проводната компонента од серијата GW4 има добиено патент за национален корисен модел. Контактниот прст користи a нов материјал со висока јачина, висока спроводливост и висока еластичност, избегнувајќи проблеми како што е пролетната корозија, намалена сила на стегање поради топлинско жарење и зголемена отпорност на контакт.

2. Зрели перформанси + сигурна технологија

Серијата GW4 е на пазарот многу години, со зрела технологија на производство и стабилни перформанси. Ротирачките компоненти имаат дизајн без одржување, а деловите за пренос користат иглички од нерѓосувачки челик спарени со најлонски чаури што содржат молибден дисулфид. Челичните компоненти се подложени на топло галванизирање за да се обезбеди мазност работа и долгорочно спречување на 'рѓа.

3. Стандардна усогласеност + строга контрола на квалитетот

Како професионален производител, Usune строго се придржува до меѓународните стандарди во својот производствен процес. На фабриката може да се пофали со сеопфатен систем за контрола на квалитетот, кој го надгледува целиот процес од набавка на суровини за склопување и тестирање на производот. Производите поминале бројни авторитативни тестови и сертификати, и нивни перформансите се широко признати во индустријата.

4. Сигурен квалитет + сеопфатна услуга

Usune дава приоритет на задоволството на клиентите, обезбедувајќи сеопфатни консултации пред продажбата, упатства за инсталација и услуги за одржување по продажбата. Производите имаат долг работен век и ниски трошоци за одржување, а фабриката обезбедува сеопфатна поддршка по продажбата за решавање на проблемите на клиентите.

Апликациско опкружување

Прекинувачот за исклучување на надворешна трафостаница од серијата Usune GW4 е дизајниран за сурови надворешни средини, изложувајќи силна еколошка приспособливост. Работните услови мора да ги исполнуваат следните барања: надморска височина 2000м; температура на околината -40℃ до +40℃; брзина на ветерот не поголема од 34 m/s; сеизмички интензитет не поголем од 8 степени; дебелина на глазура не поголема од 10 mm; отсуство на тешка прашина, хемиска корозија, силни вибрации и запаливи/експлозивни опасности; и рамна основа за инсталација. Ако околината на апликацијата на корисникот го надминува над барањата, може да се преговара за приспособено решение со Usune.

Случај за апликација од реалниот свет

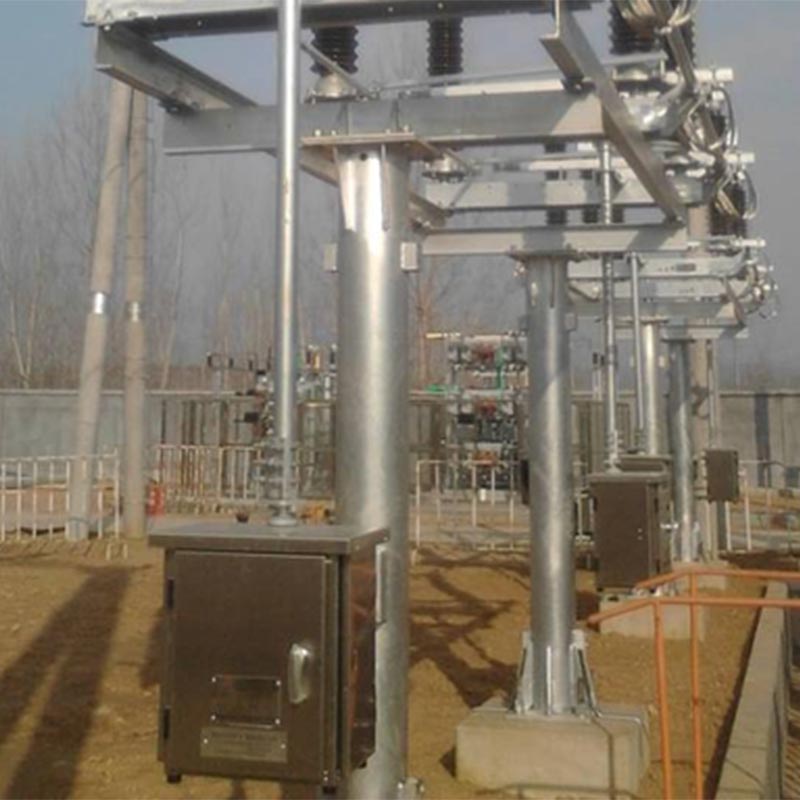

Име на проектот: Проект за реновирање на надворешна трафостаница 110 kV во Северна Кина

Позадина на проектот: Оваа трафостаница се наоѓа во северен кинески град, каде има тешки зими (минимум температура -35℃) и чести силни ветрови. Оригиналниот прекинувач за исклучување страдаше од слаба ниска температура отпорност, нестабилна работа и високи трошоци за одржување. По сеопфатна споредба, проектниот тим го избра Usune GW4-126(D)(W)/1250 прекинувач за исклучување на надворешна трафостаница. Usune обезбеди целосен производ пакет и услуги за насоки за инсталација.

Резултати од примената: Производот работи стабилно 3 години по пуштањето во работа, покажувајќи одлично отпорност на ниски температури и отпорност на ветер. Нејзините операции за отворање и затворање се флексибилни и сигурни. На Функцијата за самочистење на контактот ефикасно ги спречува дефектите на контактите предизвикани од акумулацијата на прашина и снег, и Дизајнот без одржување го намалува дневниот оптоварување за одржување на трафостаницата. Сопственикот на проектот високо ги препознава перформансите и постпродажната услуга на производите на Usune и потпиша долгорочна соработка договор со Usune, назначувајќи го како назначен производител за последователни проекти за реновирање на трафостаницата.

Најчесто поставувани прашања

П1: Што треба да направам ако прекинувачот за исклучување од серијата Usune GW4 не се отвори или затвори правилно за време на употребата?

А1: Прво, визуелно проверете дали поврзувачката шипка е деформирана, дали спојот е лабав и дали стегачот е лабав или се лизга. Треба да се замени деформирана поврзувачка прачка; треба да бидат лабави зглобови и стеги стегната со вртежен клуч според вртежниот момент наведен во упатството (видете во Табела 5). Доколку прирачникот работниот вртежен момент значително се зголемува, тоа може да се должи на исушениот лубрикант на ротирачките делови или на 'рѓата на игла на вратило. Исчистете ги и подмачкајте ги ротирачките делови за да обезбедите непречено функционирање.

П2: Кои се циклусите на одржување и клучните точки за прекинувачите за исклучување од серијата Usune GW4?

А2: Производот е дизајниран да не бара одржување, но се препорачува редовна проверка и одржување за да се обезбеди долгорочна стабилна работа: Едноставна проверка на лице место треба да се врши на секои 2 години; кога е без услуга, одржувањето треба да се врши на секои 5 години или на секои 2000 операции; треба да се врши голем ремонт секој 10 години или на секои 5000 операции. Клучните точки за одржување вклучуваат: проверка на интегритетот на механичките делови и изолатори, мерење на отпорноста на главното проводно коло, проверка на затегнатоста на завртките и тестирање на работен статус на помошни прекинувачи и испреплетени електрични компоненти.

Инструкции за набавка и нарачка на производи

1. Комплетност на снабдување со производ: Секој испорачан прекинувач за исклучување и заземјување од серијата Usune GW4 доаѓа со прибор за инсталација и механизам за работа нарачани од корисникот, заедно со сертификат за производот, прирачник за инсталација и работа и список со додатоци за да се обезбеди непречена инсталација и употреба.

2. Инструкции за нарачка Кога нарачувате, ве молиме наведете: модел на производот, име, номинална струја, номинален напон, дали прекинувачот за заземјување е конфигуриран (едно заземјување/двојно заземјување); тип, модел и име на оперативниот механизам; напојување и рејтинг на напон на електромагнетната брава (ако има); модел и контролен напон на електричен механизам за работа (ако има). Доколку се потребни посебни технички документи или додатоци за инсталација, Ве молиме наведете кога нарачувате.

1. Основа за допир со прст
2. Допир со прст
3. Магнетна плоча за заклучување
4. Болт
5. Контакт
Слика 2 Шематски дијаграм на доминантни електрични контактни точки

1. Статичка контактна глава на заземјен нож
2. Контактен прст
3. Плоча за позиционирање
4. Цевка со мелен нож
Слика 3 Шематски дијаграм на положбата на цевката за заземјување и плочата за позиционирање

Слика 4 Дијаграм за подигнување
