Со континуираната надградба на урбаните електроенергетски мрежи, новите системи за производство на енергија и индустриско напојување со електрична енергија, компактната, интелигентна и ниско-одржлива среднонапонска разводна опрема стана неопходна основна опрема за инженерството за дистрибуција на електрична енергија. НаПрстен главна единица со прекинувач, претставена со главната единица на прстенот со воздушна изолација од серијата XGN15 SF6, постепено ги замени традиционалните обемни разводни уреди поради малиот отпечаток, стабилните перформанси и силната приспособливост. Овој блог ги зема производите произведени одЖеџијанг Usune Electric Co., Ltd.како јадро, сеопфатно ги воведува карактеристиките на производот, целосните технички параметри, внатрешната структура, оперативните спецификации, сценаријата за апликации и услугите за поддршка.

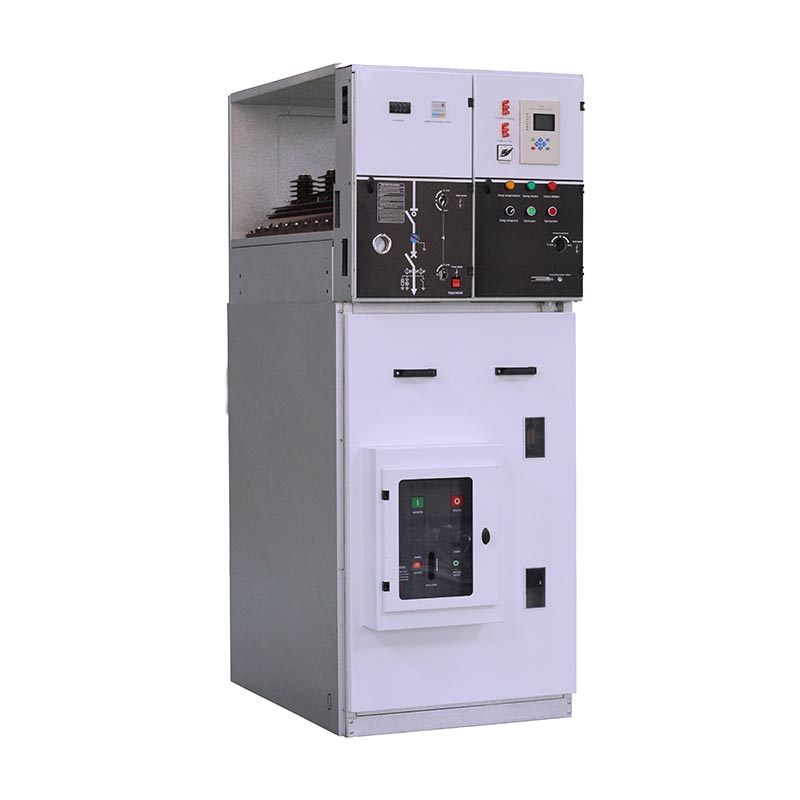

На Прстен главна единица со прекинуваче метално затворена модуларна разводна опрема специјално развиена за системи за дистрибуција на електрична енергија со среден напон од 12kV до 36kV. Усвојувајќи го напредниот прекинувач за оптоварување со сулфур хексафлуорид SF6 и технологија за изолација на воздухот, тој ги интегрира функциите за прекинување на колото, заштита, следење и испреплетување во еден кабинет. Развиена и произведена независно одЖеџијанг Usune Electric Co., Ltd., производот од серијата XGN15 се одликува со компактен распоред, флексибилно работење и доверливо механичко блокирање.
Различно од конвенционалните прекинувачки кабинети, оваа главна единица со прстен е дизајнирана за автоматизација на дистрибуција на енергија. Во голема мера ја намалува тежината на изградбата на лице место и подоцнежното одржување, и е погоден за различни тесни места за инсталација. Поддржано од комплетниот систем за истражување и развој, производство и тестирање на компанијата, секоја производна врска строго е во согласност со меѓународните стандарди, обезбедувајќи долгорочна стабилна работа на производите во сложени средини за дистрибуција на електрична енергија. Тој е широко промовиран во реновирање на урбаните и руралните електрични мрежи, индустриското и цивилното снабдување со електрична енергија, новата енергија и други полиња дома и во странство.
Главна единица на прстенот со прекинувачсе издвојува на пазарот на среден напонски разводни уреди со повеќе јачини на јадрата. Во комбинација со независна технологија за истражување и развој и оптимизиран дизајн, неговите главни предности се сумирани на следниов начин:
•Диверзифицирана конфигурација на главниот прекинувач: Стандардно е опремен со самопроизведен прекинувач за оптоварување SF6, кој има долг работен век, стабилна работа и ниски трошоци за одржување. Корисниците исто така можат да изберат да инсталираат вакуумски прекинувачи за да го подобрат капацитетот за кршење и нивото на безбедносна заштита, прилагодувајќи се на различните барања за дистрибуција на енергија.
•Двојна работа и интелигентна надградба: Поддржете и рачен и електричен режим на работа за да се исполнат различните навики за работа на лице место. Може да се совпадне со уредите FTU и RTU за да се реализира далечинско управување, далечинско сигнализирање, далечинско мерење и далечинско прилагодување, целосно исполнувајќи ги барањата за „четири далечински“ за автоматизација на дистрибуцијата и реализирање интелигентно управување со мрежата.
•Напредна технологија за следење и заштита: вградени високопрецизни сензори и заштитни релеи, кои можат да го следат работниот статус на опремата во реално време, брзо да реагираат на дефекти и ефикасно да ја заштитат безбедноста на системите и операторите за дистрибуција на електрична енергија.
•Лесна и проширлива структура: Усвојува оптимизирана шема за склопување, која е погодна за транспорт, дигање и инсталација. Модуларниот дизајн поддржува слободна комбинација и подоцна проширување на капацитетот, флексибилно справувајќи се со променливата побарувачка на енергија на пазарот.
• Висока безбедност и компактна големина: Структура на изолација на воздухот + сигурен механички уред за блокирање, ефикасно спречување на погрешна работа. Малата големина на кабинетот заштедува простор на подот, што е претпочитана опрема за трафостаници и простории за дистрибуција со ограничен простор.
За да се обезбеди стабилно и безбедно функционирање наПрстен главна единица со прекинувач,опремата има јасни барања за работната средина. Сите производи се тестираат во согласност со следниве стандарди:
1.Максимална надморска височина: ≤1000m
2. Опсег на температура на околината: -35℃ ~ 45℃, максималната температурна разлика не треба да надминува 25℃
3. Стандард за влажност: Просечна дневна релативна влажност ≤95%; Просечна месечна релативна влажност ≤90%
4.Сеизмички отпор: Прилагодете се на сеизмички интензитет од 8 степени и подолу
5. Барања на локацијата: Без сериозни вибрации, удар, отворен оган, хемиска корозија и опасност од експлозија
Ве молиме потврдете ја околината на лице место пред инсталацијата за да го продолжите работниот век на опремата и да избегнете оперативни дефекти.
Следната табела ги наведува сите стандардни технички параметри од серијата XGN15Прстен главна единица со прекинувач, покривајќи 12kV, 24kV и 36kV три мејнстрим напонски нивоа, за вашата референца за набавка и инженерски дизајн:
| S/N | Име | Единица | 12 kV | 24 kV | 36 kV |
| 1 | Номинален напон | kV | 12 | 24 | 36 |
| 2 | Номинална струја | A | 630 | 630 | 630 |
| 3 | Номинална струја на прекин на затворена јамка | A | 630 | 630 | 630 |
| 4 | Оценета според струјата на прекин на оптоварувањето | A | 630 | 630 | 630 |
| 5 | Оценета струја за краткотрајно издржување | kA | 16 | 16 | 16 |
| 6 | Номинална врвна струја за издржување | kA | 40 | 40 | 40 |
| 7 | Номинална струја на краток спој | kA | 40 | 40 | 40 |
| 8 | Номинален напон на отпорност на фреквенција на моќност (фаза-фаза и фаза-за-земја) | kV | 28 | 50 | 70 |
| 9 | Номинален напон на отпорност на фреквенција на моќност (на изолационото растојание) | kV | 32 | 60 | 80 |
| 10 | Номинален напон на отпорност на гром (фаза-фаза и фаза-земја) | kV | 75 | 125 | 170 |
| 11 | Номинален напон на отпорност на гром (на изолационото растојание) | kV | 85 | 145 | 195 |
| 12 | Номинална преносна струја | A | 630 | 630 | 630 |
| 13 | Механичка издржливост | опс | М1 1000 | М1 1000 | М1 1000 |
| 14 | Електрична издржливост | опс | Е1 | Е1 | Е1 |
| 15 | Притисок на гас SF6 (20℃) | бар | 0.5 | 0.5 | 0.5 |
| 16 | Годишна стапка на истекување | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Степен за заштита на куќиштето | / | IP3X | IP3X | IP3X |
НаПрстен главна единица со прекинувачподдржува повеќе типови кабинети и флексибилна конфигурација на компоненти. Различни тела на кабинетот имаат соодветни стандарди за големина за 12kV, 24kV и 36kV системи, како што е прикажано во табелата подолу:
| бр. | Тип на прекинувач | Изборна конфигурација | Димензии 12 kV (Ш×Д×В, мм) | Димензии 24 kV (Ш×Д×В, мм) | 36kV Димензии (Ш×Д×В, мм) |
| 1 | Влезен/Излезен LBS панел | Прекинувач за товарење, прекинувач за заземјување, главна собирница | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Заштитна табла за трансформатор | Прекинувач за товарење, прекинувач за заземјување, осигурувач, главна собирница | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Мерен панел | Трансформатор, осигурувач, главна шина | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Појдовен панел на CB | Прекинувач, струен трансформатор, прекинувач за оптоварување, прекинувач за заземјување, релејна заштита, главна собирница | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB Појдовен со мерна табла | Прекинувач, струен трансформатор, трансформатор, прекинувач за оптоварување, прекинувач за заземјување, релејна заштита, главна собирница | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Целокупна структура на кабинетот
Кабинетот наПрстен главна единица со прекинуваче поделена на горните и долните независни единици, со јасна преграда и силна безбедност:
1. Соба со собирници: Се наоѓа на горниот дел од кабинетот, главната собирница поминува низ целата група на разводни уреди за да се реализира преносот на енергија помеѓу кабинетите.
2.Соба за главна прекинувач: Опремена со прекинувач за оптоварување SF6 вграден во епоксидна смола, со дупка за набљудување и опционален мерач на густина на гас SF6.
3.Соба за кабли: Простран простор за кабелски жици, кој може да биде опремен со громобран, струен трансформатор и други додатоци. Долната плоча и вратата на кабинетот се откачуваат за лесна инсталација на кабел.
4. Работен механизам и нисконапонска контролна просторија: Опремен со механичко блокирање, индикатор за положба, помошни контакти, калем за патување и други компоненти, поддршка на различни контролни јамки и мерни инструменти.
Главна единица на прстенот на модулот XGN15 V е составена од вакуумски прекинувач, SF6 прекинувач, механизам за блокирање и прекинувач за заземјување. Методите на инсталација се фиксирани пред и странично фиксирани. Автоматскиот прекинувач и прекинувачот за оптоварување може да се закочат за да се спречи погрешна работа.
6.2 Два типа на оперативни механизми
•Тип K (двофункционален механизам со една пружина): Прекинувачот за оптоварување се ракува со лост или мотор независно; прекинувачот за заземјување се придвижува со пружина за компресија и управува со посебна лост.
•Тип А (механизам со двојна функција со двојни пружини): Прекинувачот за оптоварување прифаќа енергија за складирање на пружината, потпорна рачка, мотор или копче за исклучување. Прекинувачот за заземјување се управува со независна рачка со пружински погон.
Сите операции наПрстен главна единица со прекинувачмора да се изврши со затворена врата на кабинетот. Операторите треба да го следат стандардизираниот процес:
7.1 Работа со вклучување
1.Потврдете дека вратата на кабинетот е целосно затворена, вметнете ја работната рачка во горната дупка и ротирајте 180° спротивно од стрелките на часовникот додека не се слушне звукот за одвојување на сопирачката и прекинувачот за заземјување не се исклучи.
2. Вметнете ја рачката во долната дупка и ротирајте за 180° во насока на стрелките на часовникот додека не се слушне звукот на затворање. Индикаторот е во работна положба, а операцијата за вклучување е завршена.
7.2 Ракување со исклучување
1.Вметнете ја рачката во долната дупка и ротирајте 180° спротивно од стрелките на часовникот за да го исклучите напојувањето; ако е опремено со копче, директно притиснете го копчето за патување.
2.Проверете дали екранот во живо е целосно изгаснат за да потврдите дека просторијата за кабли е немоќна. Вметнете ја рачката во горната дупка и ротирајте за 180° во насока на стрелките на часовникот за да го затворите прекинувачот за заземјување. Вратата на кабинетот е отклучена и операцијата за исклучување е завршена.
Забелешка: Проверете го манометарот на притисок SF6 пред секоја операција на префрлување за да се осигурате дека опремата работи во нормалниот опсег на притисок.
8.1 Транспорт и складирање
•Кога ормарот е фиксиран на долната плоча, може да се транспортира со виљушкар; во спротивно, користете интегрално подигање. Опремата мора да се држи вертикално за време на транспортот и не смее да се превртува.
• Разводната опрема не треба да се чува долго време на отворено за да се избегне влага, прашина и корозија.
8.2 Правила за одржување
1. Опремата е без одржување во рок од 3 години под нормални работни услови, а на механизмот за работа со пружини не му треба подмачкување.
2. Редовниот циклус на одржување е 1 година. Содржината за одржување вклучува затегнување на сите електрични конектори, правосмукалка и проверка на внатрешните компоненти.
3. Редовно спроведувајте тестови за затворање и отворање за сите прекинувачи и прекинувачи за заземјување и тестирајте ја електричната јамка за да обезбедите флексибилно работење.
4.Проверете ги и дебагирајте ги релејните заштитни уреди пред да ги ставите во функција.
9.1 Приложени документи и додатоци
Секој сет наПрстен главна единица со прекинувачсе испорачува со комплетни материјали: Сертификат за производ, прирачник за работа, цртежи за инженерски дизајн и еден комплет специјална рачка за работа.
9.2 Потребни се информации за нарачката
Клиентите треба да ги дадат следните информации при нарачките: дијаграм за поврзување на главното коло, план за инсталација на разводни уреди, модел на компоненти, шема за помошна јамка и други посебни технички барања, за да се обезбеди прецизно приспособување на производите.
Жеџијанг Usune Electric Co., Ltd. е основана во 2011 година и се наоѓа во Yueqing економска развојна зона, позната база за производство на електрична енергија во Кина. Компанијата има регистриран капитал од 8 милиони американски долари, модерна производствена работилница од 4300 ㎡ и повеќе од 100 професионални вработени. По години на развој, изгради три основни производни линии: производствена линија за разводни уреди со низок и среден напон, производствена линија за прекинувачи со висок напон и производствена линија за вбризгување на епоксидна смола.
Компанијата интегрира истражување и развој, производство и продажба, со комплетна матрица на производи која опфаќа високонапонски и нисконапонски разводни уреди, трансформатори, меѓусебни индуктори, високонапонски прекинувачи и додатоци за прекинувачи. Ги има положено сертификатите ISO 9001, ISO 14001 и ISO 45001 и стана квалификуван снабдувач на Државната грид корпорација на Кина и кинеската железничка градежна корпорација. Со повеќе од 14 години искуство во индустријата, компанијата има искусен тим за истражување и развој и строг систем за QC, поддржувајќи го прилагодувањето на OEM. Конвенционалниот производствен циклус се контролира во рок од 15-20 дена, а сите производи се опремени со комплетни извештаи за тестирање за да се гарантира сигурен квалитет.
НаПрстен главна единица со прекинувачсе применува во многу клучни проекти дома и во странство, акумулирајќи богато инженерско искуство:
•Проекти за лансирање на воздушниот простор
• Проекти за хемиска постројка и централа Huaneng Group
•Нуклеарни централи, хидроцентрали и центри за складирање нафта
• Урбани станбени заедници, комерцијални комплекси и живописно место што поддржува дистрибуција на електрична енергија
• 318 Национален автопат, железници, тунели и други транспортни проекти за снабдување со електрична енергија
Стабилните перформанси на производот и внимателната услуга по продажбата добија едногласни пофалби од инженерските изведувачи и крајните корисници.
П1: Дали сте производител или трговска компанија?
О: Ние сме професионална директна фабрика. СитеПрстен главна единица со прекинувачи други електрични производи се произведуваат независно, со конкурентни фабрички директни цени.
П2: Колку долго можам да ја добијам понудата по испраќањето на барањето?
О: Нашиот тим за продажба ќе обезбеди формална понуда во рок од 24 часа по добивањето на вашето детално барање.
П3: Можеме ли да го прилагодиме логото и изгледот на производите?
О: Да, ние поддржуваме OEM и ODM услуги и можеме да печатиме логоа на клиентите и информации за компанијата на кабинетот по потреба.
П4: Кое е стандардното време на производство?
О: Времето на испорака се одредува според количината на нарачката. Нормално, стоката може да се испорача во рок од 15-20 дена по добивањето на депозитот.
П5: Кој е вашиот процес за контрола на квалитетот?
О: Ние спроведуваме целосна процесна инспекција од суровини, додатоци до готови производи. Целата опрема ќе биде подложена на рутински фабрички тестови пред испораката, со обезбедени повеќе извештаи за тестирање.
П6: Како да се решат проблемите со квалитетот на производот по продажбата?
О: Доколку се појави некаков проблем со квалитетот, испратете ни фотографии или видеа. Нашиот технички тим ќе предложи таргетирано решение во рок од 1-3 дена.
П7: Кој е гарантниот период на производот?
О: Обезбедуваме 12-месечна гарантна услуга почнувајќи од датумот на испорака.
П8: Зошто да не изберете како ваш добавувач?
О: Имаме 14+ години професионално искуство, силни способности за истражување и развој и приспособување, строга контрола на квалитетот, стабилен циклус на испорака и целосни извештаи за тестирање, обезбедувајќи решенија за опрема за дистрибуција на електрична енергија на едно место.
Како основна опрема за модерно напојување со среднонапонска прстенеста мрежа, наПрстен главна единица со прекинувачинтегрира компактна структура, интелигентна функција, ниско одржување и висока безбедност, што совршено се прилагодува на трендот на развој на урбаната паметна мрежа, новото производство на енергија и индустриската дистрибуција на енергија. Поддржано од силна сила за истражување и развој, стандардизирани производни линии и совршен систем за контрола на квалитетот,Жеџијанг Usune Electric Co., Ltd.обезбедува висококвалитетни, приспособливи главни единици за прстен и целосен сет на услуги за поддршка за глобалните клиенти.
Без разлика дали сте ангажирани во склучување договори за енергетско инженерство, трговија на големо со електрична опрема, изградба на нови енергетски проекти или реновирање на урбана мрежа, нашите производи можат да ги задоволат вашите различни набавки и инженерски потреби. Ако сакате да дознаете повеќе за параметрите на производот, приспособените шеми, деталите за понудата и соработката во проектот, ве молиме слободно даконтактирајте со нас. Нашиот професионален тим за меѓународна продажба и технички тим ќе ви одговори навремено, ќе обезбеди бесплатна поддршка за примероци и професионално техничко водство и со нетрпение очекуваме да воспоставиме долгорочни кооперативни односи со партнери ширум светот.
