Прекинувач за прекинувач за сулфур хексафлуорид 126 kv

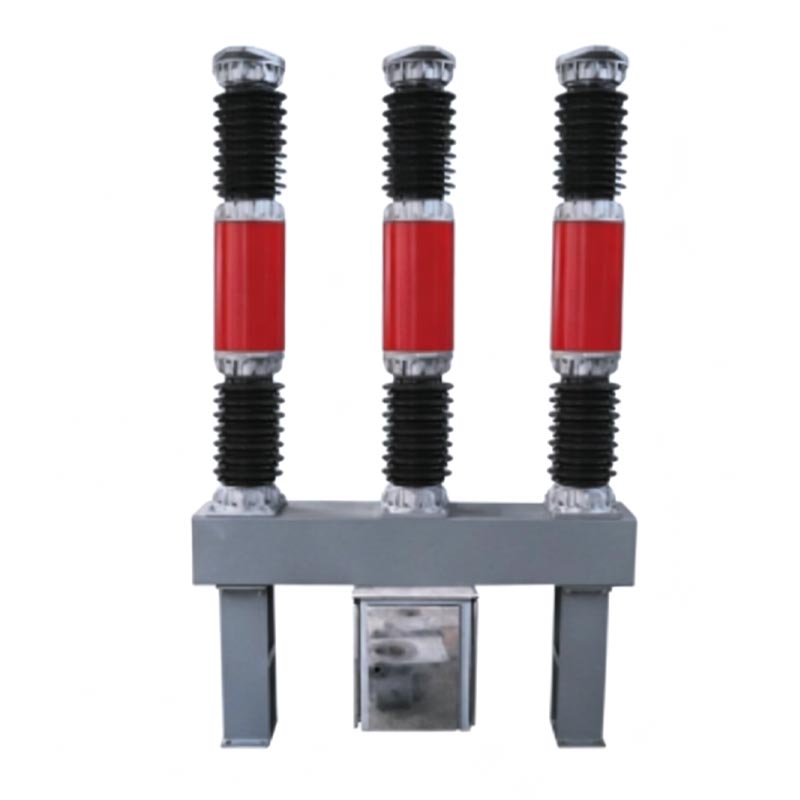

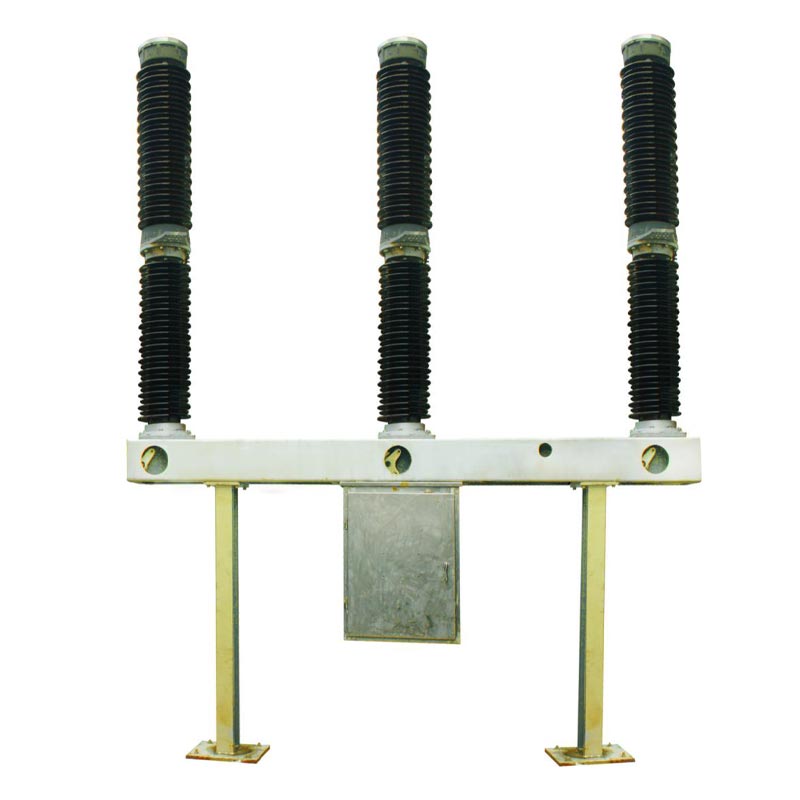

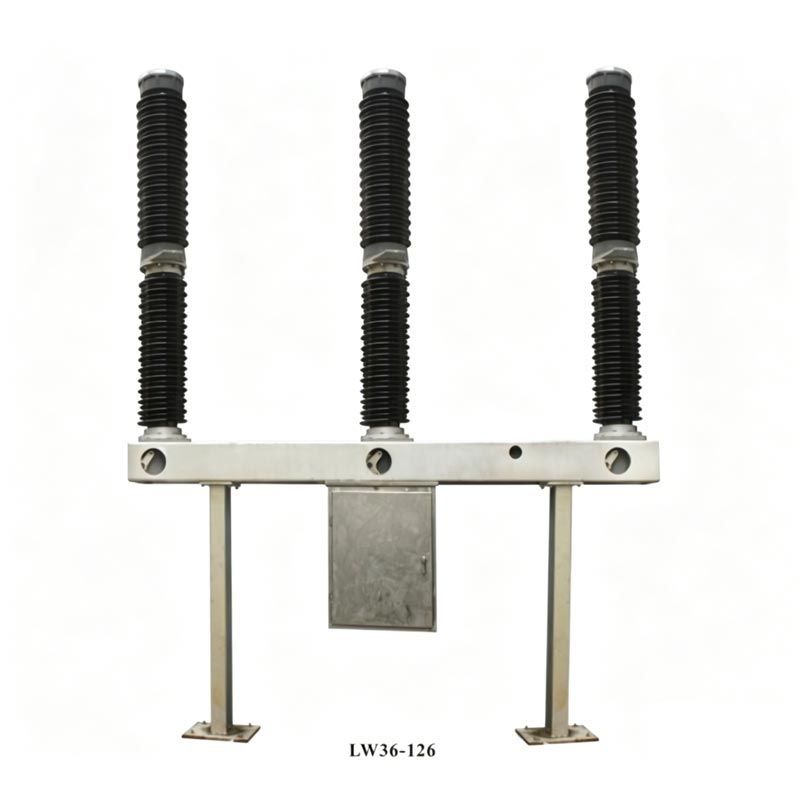

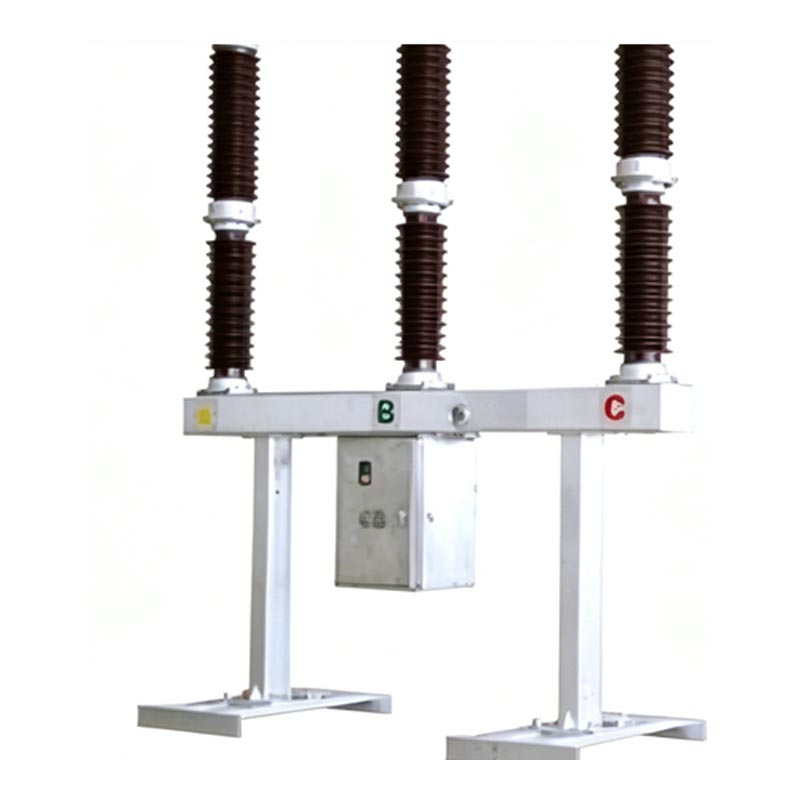

Прекинувачот Usune LW36-110 сулфур хексафлуорид 126 kV е основен уред за контрола и заштита на Системи за пренос и трансформација од 110 kV, а исто така може да се користат како прекинувач и опрема за префрлување група. Производот усвојува интегрирана структура за гаснење на лак со само напојување, со секоја фаза како единечна поддршка, единица со единечна пауза. Сите три фази се инсталирани на иста рамка, со што се постигнува механичко поврзување преку пружина механизам за работа. Врвот на производот содржи порцеланска черупка од комората за гаснење на лак, средниот дел содржи потпорна порцеланска черупка и рамка, а кутијата за механизам што ги содржи компонентите за електрична контрола е суспендиран под рамката, што резултира со компактна структура и практично работење.

Основни предности

1. Авторитетна усогласеност

Во согласност со кинеските стандарди GB1984-2003 „AC High Voltage Circuit Breakers“ и IEC62271-100:2001 „High Voltage Прекинувач и контролна опрема - Дел 100: Високонапонски прекинувачи" и помина ригорозни фабрички тестирања и сертификација за да се обезбеди усогласеност и доверливост на производот.

2. Супериорни перформанси

Го користи принципот на гаснење на лак „термичка експанзија + потпомогнато дување“, што резултира со краток лак време на гаснење, долг електричен век и низок шум на работа; користи гас SF6 со одлична изолација и лак својствата на гаснење како медиум, елиминирајќи го ризикот од согорување и експлозија, што го прави погоден за густо населени области.

3. Сигурни докази

Механизмот што работи со пружина има механички век на траење до 6000 циклуси, годишна стапка на истекување на гас SF6 од ≤0,5%. и отпор на главното коло од ≤80μΩ. Целосните технички параметри и податоците од тестот ја потврдуваат стабилноста на производот.

4. Силна приспособливост

Широко прилагодлив на сурови надворешни средини, со опсег на температура на околината од -30℃ до +40℃ и надморска височина од ≤3000 метри. Силен отпор на ветер, мраз и земјотреси, задоволувајќи ги потребите на различни сценарија на енергетски проекти.

Основни технички параметри

Прекинувачот на сулфур хексафлуорид 126 kV може да се пофали со одлични електрични перформанси, со основни параметри исполнување на високите стандарди на 126 kV енергетска опрема, обезбедувајќи стабилна работа во сложени електроенергетски системи. Клучно јадро параметрите се како што следува:

Целокупната структура на производот

Прекинувачот за прекинувач за сулфур хексафлуорид 126 kV се состои од три фази, секоја опремена со самонапојувана комора за гаснење лак, уред за изолација за поддршка, адсорбент и структура отпорна на истекување. Употреба на статичко запечатување О-прстени и заптивната смеса, додека динамичкото запечатување користи заптивање со компресија со пружина, обезбедувајќи одлична херметичка. На преносниот дел ги поврзува еднополниот прекинувач и работниот механизам, ефикасно пренесувајќи работна сила; механизмот за работа со пружина има вградена механизамска кутија, која обезбедува рачна, електрична енергија функции за складирање и повторно затворање, нудејќи флексибилно и сигурно работење.

Принцип на работа на производот

1. Состојба на затворање: Струјата на системот формира коло преку терминали, стационарни контакти, подвижни контакти, цилиндри, и средни контакти, обезбедувајќи нормален пренос на енергија.
2. Ракување со исклучување: Под дејство на механизмот за работа, контактот што се движи се движи надолу, генерирајќи електричен лак кога се раздвојуваат подвижните и неподвижните контакти; компримираниот гас SF6 во цилиндерот го дува лакот низ млазницата, а лакот се гаси кога струјата ќе премине нула.
3. Систем за гас SF6: Опремен со интегриран мерач на густина SF6 и контролер со компензација на температурата, може да го следи притисокот на гасот во реално време. Кога притисокот е премногу низок, се активира аларм и механизмот е заклучен за да се спречи механичко оштетување.

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Случај за апликација

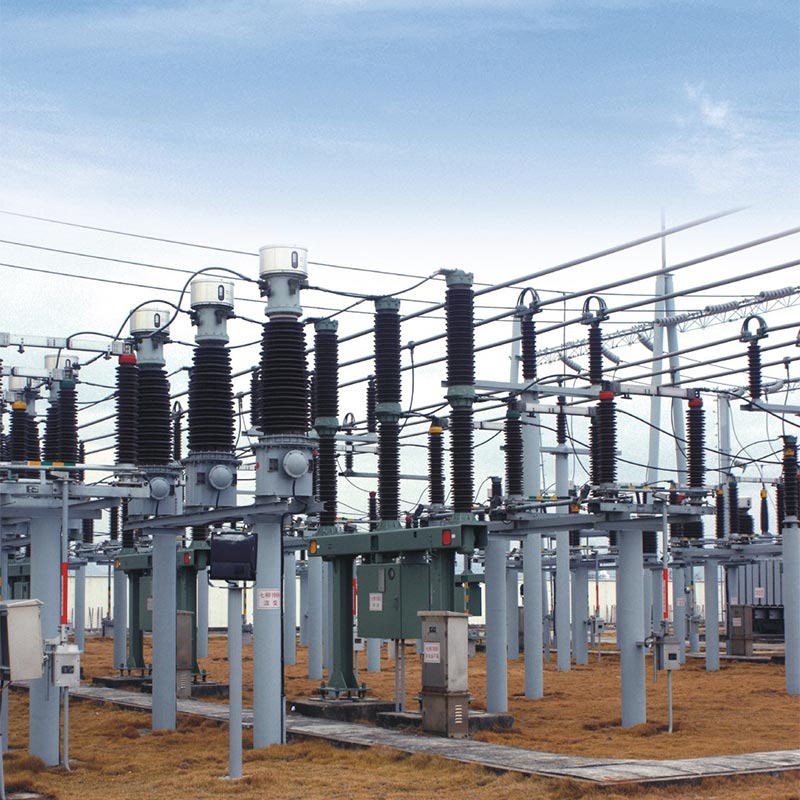

Во 2024 година, Usune LW36-110 сулфур хексафлуорид прекинувач 126 kV беше успешно применет на клуч од 110 kV проект за пренос и трансформација во северна Кина. Овој проект имаше за цел да го реши проблемот со недоволните капацитет за напојување во руралните и приградските области. Местото на проектот има голема температурна разлика (-25℃ до +38℃) и чести песочни бури, поставувајќи екстремно високи барања за еколошката приспособливост и сигурност на енергетската опрема.

Како назначен снабдувач за овој проект, Usune обезбеди 28 прекинувачи LW36-110. Фабриката е испратена професионални техничари да обезбедат насоки на лице место за инсталација, пуштање во работа и пробно работење. По осум месеци стабилна работа, производот постигна нула дефекти, со стапка на истекување на гас SF6 далеку под стандардни барања (вистински тест ≤0,3%), а брзината на одговор на отворање и затворање целосно го исполни дизајнот на проектот стандарди. Откако проектот беше пуштен во употреба, тој ефективно ја подобри стабилноста на локалната електрична мрежа, намалени прекини на електрична енергија предизвикани од дефекти на опремата и добија високо признание од сопственикот на проектот и локалната електроенергетскиот оддел, целосно потврдувајќи ја одличната еколошка приспособливост и сигурната работа на перформансите на Usune 126kV SF6 прекинувач во реални работни услови.

Најчесто поставувани прашања

П1: Кој е работниот век на прекинувачот за прекинувач со сулфур хексафлуорид Usune 126 kV и кои се клучните точки за одржување?

А1: Механичкиот век на производот е 6000 циклуси, а препорачаниот континуиран работен век е 12 години. Клуч точки за одржување: Неделни рутински инспекции (интегритет на изолатор, притисок на гасот SF6, итн.); годишно одржување на секои 3 години (чистење на изолатори, мерење на отпорот на главното коло итн.); кога производот ќе стигне до услови за одржување (на пр., 20 прекини на краток спој со целосен капацитет), лачни контакти, адсорбент и запечатувачки прстени треба да се заменат. Производителот ќе испрати професионален персонал за да обезбеди упатства на лице место за одржување.

П2: Може ли Usune LW36-110 прекинувачот да се користи во области на висока надморска височина и фригидни региони? Што е максимално погодно надморска височина?

А2: Да. Овој производ е специјално дизајниран за сурови надворешни средини, со силна приспособливост на високи надморска височина и ниски температури. Погоден е за надморска височина до 3000 метри и може да издржи ниски температури како -30℃, целосно задоволувајќи ги потребите на високите и студените региони како што е западна Кина. Понатаму, на механизмската кутија има вграден грејач, обезбедувајќи заштита од влага и замрзнување при дожд, снег и силен студ сезони, обезбедувајќи стабилна работа.

Добавувач и услуга по продажбата

Zhejiang Usune Electric Co., Ltd., како професионален производител на високонапонска опрема за напојување во Кина, поседува комплетна производна линија и строг систем за контрола на квалитетот. Фабриката е опремена со напредни опрема за тестирање, и секој производ е подложен на правосмукалка, полнење гас и тестирање на механичките перформанси претходно напуштање на фабриката за да се обезбеди квалитет на производот. Како доверлив снабдувач, Usune обезбедува едношалтерски услуги по продажбата, вклучувајќи упатства за инсталација на лице место, пуштање во работа, обука за одржување и снабдување со резервни делови. Професионалец техничкиот тим реагира веднаш на потребите на корисниците, обезбедувајќи долгорочна стабилна работа на опремата.
