Со континуираниот развој на индустриските електроенергетски системи, електраните и електричните објекти бараат побезбедни и посигурни решенија за изолација на електрична енергија при одржување на опремата.Високонапонски прекинувачи за исклучувањеиграат суштинска улога во обезбедувањето електрична безбедност преку обезбедување сигурна изолација и подобрување на ефикасноста на одржување.
Прекинувачот за исклучување на внатрешен висок напон од серијата GN22-6 е електричен уред со висок напон од новата генерација развиен за среднонапонски електроенергетски системи. Со интегрирање на напредна технологија за механички пренос, оптимизирани конструкции за контакт и спроводливи компоненти со висока јачина, серијата GN22-6 обезбедува сигурни перформанси на изолација за големи електрани и индустриски електрични апликации.
Внатрешниот високонапонски прекинувач за исклучување GN22-6 главно се користи во големи електрани и електрични системи за да се изолираат напојувањата при проверка и одржување на опремата. Производот може да се конфигурира како три независни еднополни единици или интегриран триполен склоп, обезбедувајќи флексибилни опции за инсталација за различни барања на електроенергетскиот систем.
Прекинувачот за исклучување и неговиот механизам за работа се усогласени со GB 1985 (наизменична струјаВисоконапонски прекинувачи за исклучувањеи прекинувачи за заземјување), обезбедувајќи сигурни перформанси и компатибилност со стандардите за високонапонска електрична опрема.
| Ставка | Технички услов |
|---|---|
| Висина | ≤1000 m |
| Температура на околината | -25℃ ~ +40℃ |
| Релативна влажност | ≤90% (на +25℃) |
| Околина за инсталација | Нема силен корозивен гас, солена магла, прашина, експлозивни или ерозивни материи |
| Состојба на вибрации | Нема чести силни вибрации |

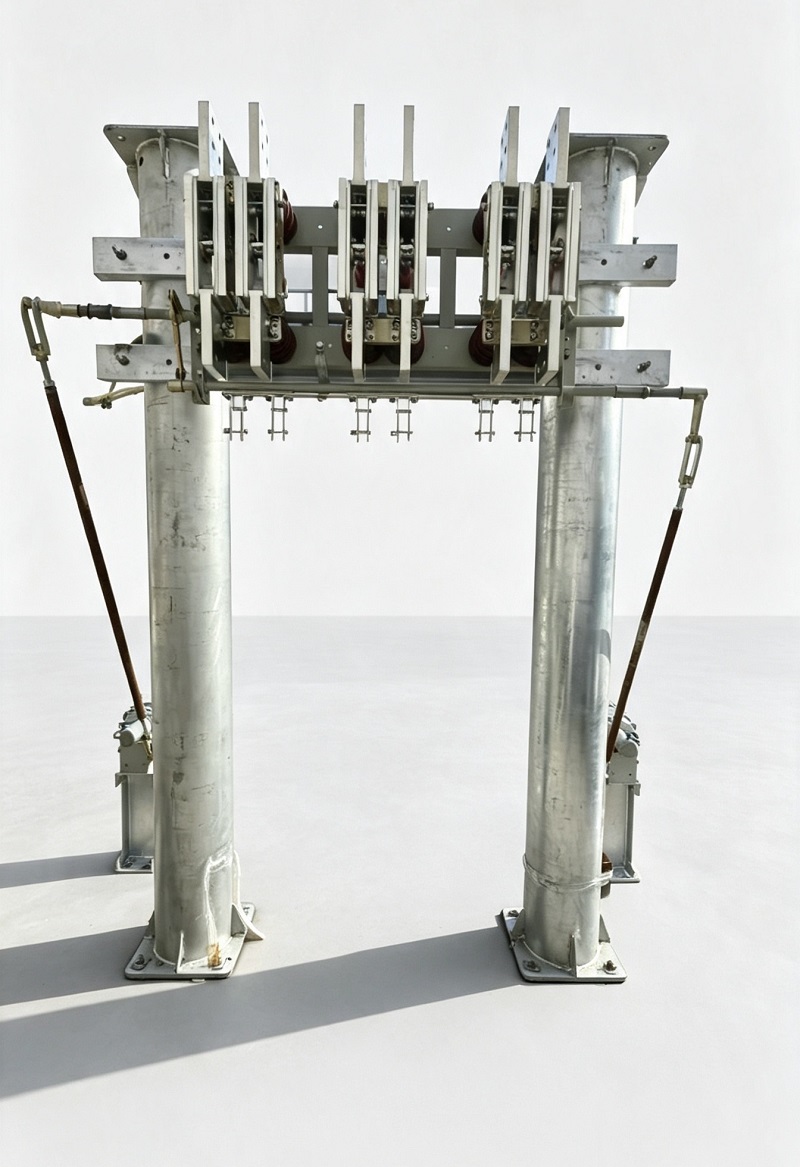

Серијата GN22-6 усвојува триполна структура со нож-сечило. Проводните компоненти на секој столб се фиксираат на основната рамка преку пост-изолатори или изолатори на черупка, обезбедувајќи стабилна механичка поддршка и перформанси на електрична изолација.
Сечилата на прекинувачите се произведени од задебелени бакарни плочи со прецизна технологија за обработка, што го подобрува квалитетот на површината и електричната спроводливост на спроводливите компоненти. Оптимизираната структура на контакт обезбедува сигурни перформанси на поврзувањето и нуди способност за самочистење за време на работата, помагајќи да се намали отпорот на контактот и да се подобри стабилноста на услугата.

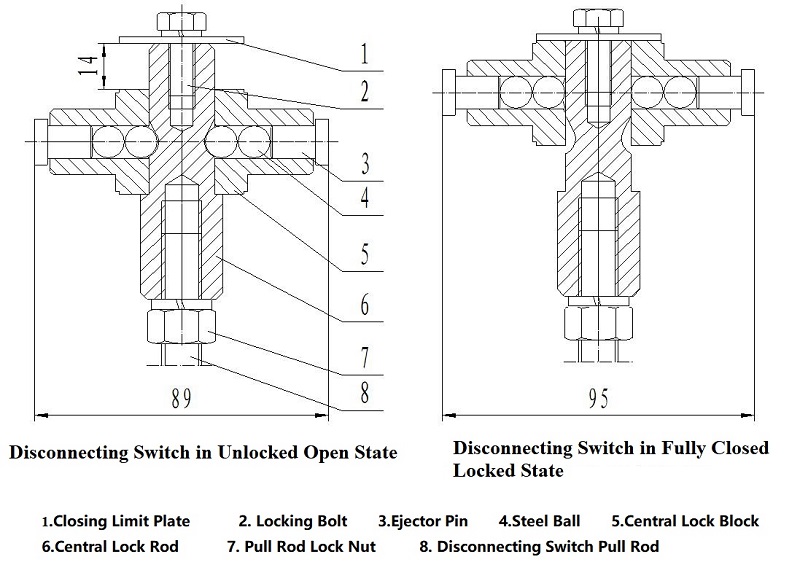

Различно од традиционалните механизми на прекинувачот за исклучување, серијата GN22-6 прифаќа специјално дизајниран механизам за затворање и заклучување во два чекора за да го реши заедничкиот предизвик помеѓу високиот контактен притисок и работниот вртежен момент.
За време на првата ротација од 80° на главното вратило, ножот на прекинувачот се движи од целосно отворената позиција во прелиминарната затворена положба.
За време на следната ротација од 10°, механизмот на блокот за заклучување ја придвижува централната брава, челичните топки и игличките за исфрлање. Плочите со магнетна брава ја засилуваат силата преку структурата на лостот, зголемувајќи го потисокот приближно 5,5 пати и создавајќи силен контактен притисок на сечилото на прекинувачот.
Оваа иновативна структура обезбедува:
Серијата GN22-6 поддржува различни барања за номинална струја, што ја прави погодна за апликации за дистрибуција на струја со висока струја и изолација за одржување.
| Модел | Номинален напон (kV) | Максимален работен напон (kV) | Издржлив напон со фреквенција од 1 минута (kV) | Оценета струја (A) | Струја на динамичка стабилност (kA) | Струја на топлинска стабилност 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Забелешки: GN22-10 претставува рамно монтиран тип; C претставува тип преку ѕид; D претставува тип на заземјување.
Прекинувачот за исклучување GN22-6 поддржува хоризонтални, вертикални и наклонети методи на инсталација, овозможувајќи флексибилна интеграција во различни електрични системи.
Компатибилните оперативни механизми вклучуваат:
| Оценета струја | Максимален работен вртежен момент |
|---|---|
| 2000 А | <145 N·m |
| 3150 А | <180 N·m |
| 4000 А | <200 N·m |
| 5000 А | <250 N·m |
| 6300А | <300 N·m |
| 8000 А | <350 N·m |
За да се одржат стабилни перформанси, по пуштањето во работа треба да се вршат редовна проверка и одржување. Препорачаните процедури за одржување вклучуваат:
| Компонента | Препорачан материјал |
|---|---|
| Подвижни компоненти | ЗГ-1 маст за подмачкување |
| Контактирајте со површинска заштита | SYB1607 Индустриски петрол |
Како што електричните системи продолжуваат да се развиваат кон поголем капацитет и подобрена доверливост, напредната технологија на прекинувачот за исклучување стана сè поважна за безбедноста на електричната енергија и одржувањето на опремата.
Со способност за висока струја, оптимизирани конструкции за контакт и сигурен механички дизајн, GN22-6 Внатрешниот високонапонски прекинувач за исклучување обезбедува сигурно решение за изолација за електрани, трафостаници и индустриски електрични системи.
Со подобрување на оперативната безбедност и доверливоста на опремата, серијата GN22-6 ја поддржува модернизацијата и стабилниот развој на среднонапонската енергетска инфраструктура.
