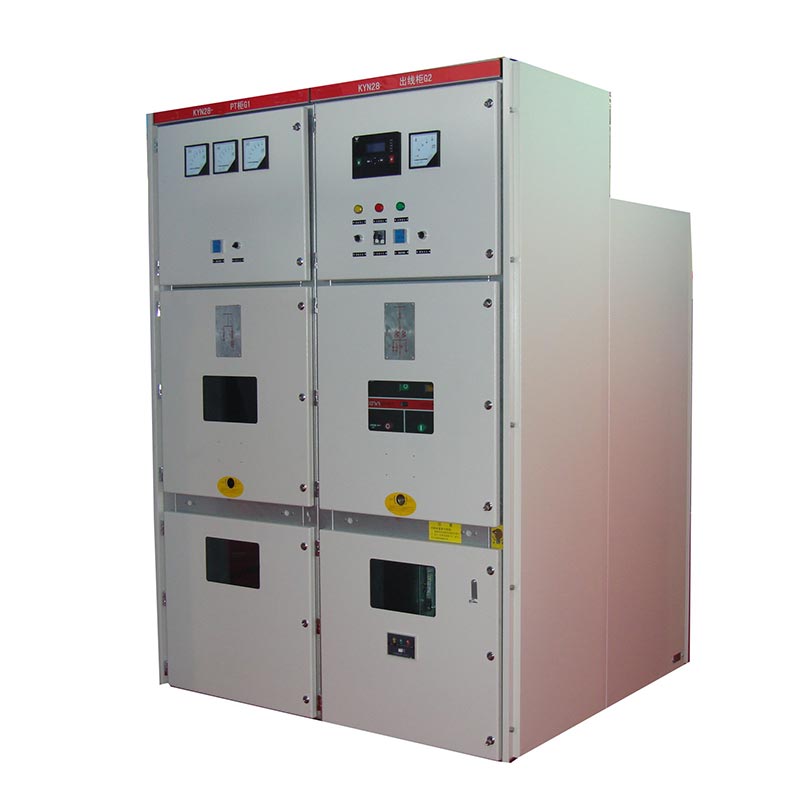

Преклопна опрема Kyn28 20kv

Usune Kyn28 Switchgear 20kV е внатрешен трифазен AC, затворен со метал, првенствено се користи за напојување од 24 kV системи кои овозможуваат прием, дистрибуција, контрола, заштита и следење на електричната енергија.

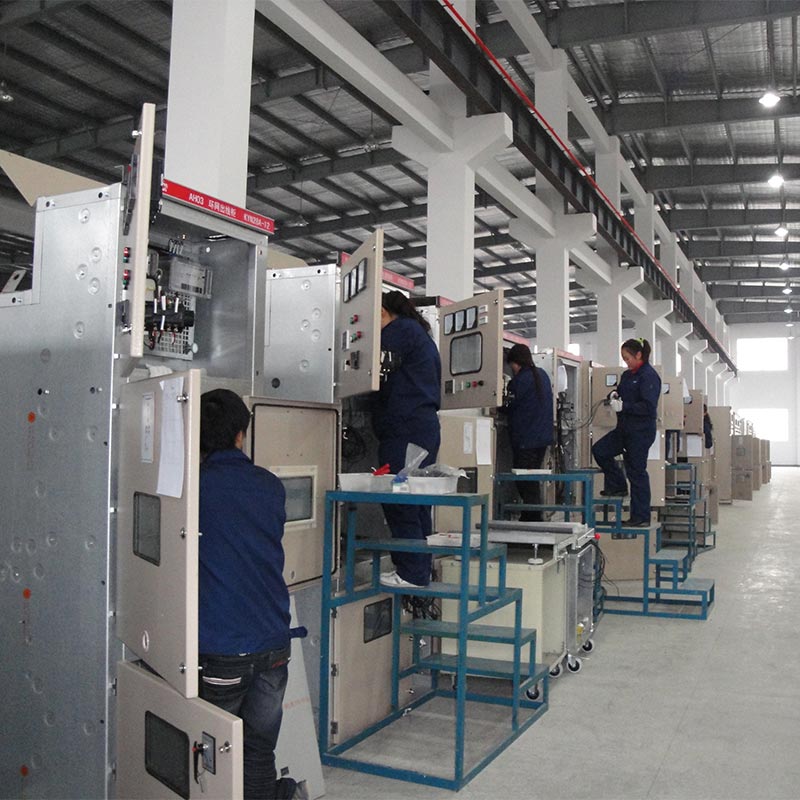

Производот користи воздушна изолација + топлинско собирање/изолација со епоксидна обвивка, со рејтинг за заштита IP4X (кабинет). Неговата компактна структура и високото ниво на изолација го прават погоден за различни сценарија за дистрибуција на електрична енергија во затворени простории. Како а среднонапонско решение за дистрибуција на електрична енергија произведено од професионален кинески производител, овој производ, со својот стабилни перформанси и стандардизиран дизајн, стана доверлив висококвалитетен избор на добавувачи за клиентите ширум светот. Целото основно производство е завршено во нашата сопствена фабрика.

Нисконапонска разводна опрема

Расклопна опрема со среден напон

Главни технички параметри

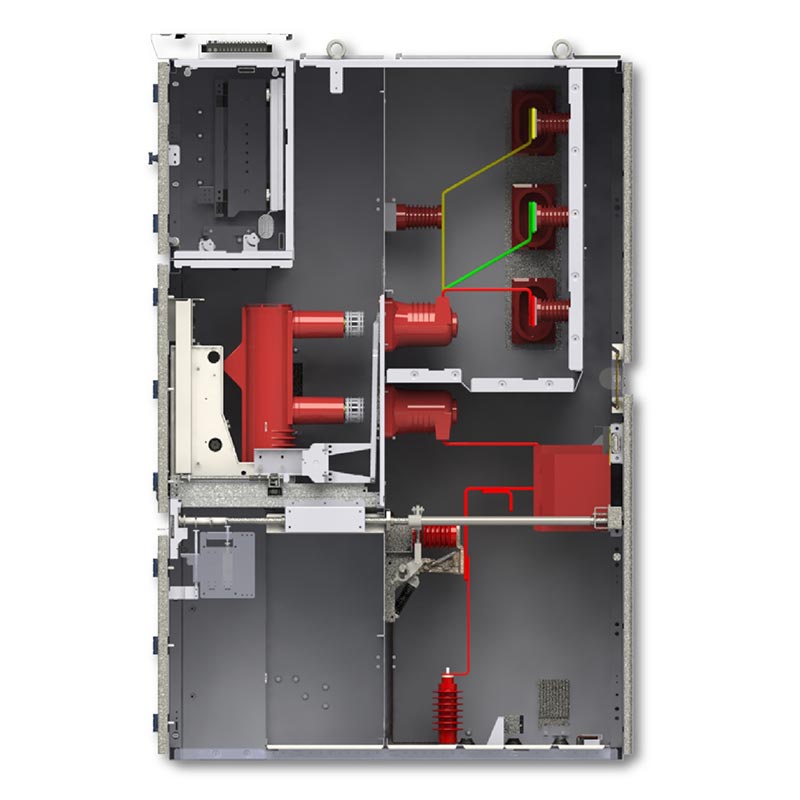

Структура на одделот на кабинетот

1. Оддел за прекинувачи: Инсталира вакуумски прекинувачи од типот VS1/ZN63/VD4.
2. Оддел за собирници: ги поставува главните собирници, шините на гранките и изолаторите.
3. Оддел за кабел: Опремен со CT, PT, прекинувачи за заземјување, терминали за кабел, итн.
4. Оддел за контролен инструмент: Инсталира релеи, заштитни уреди, инструменти и секундарни кола.
5. Канал за ослободување од притисок: Опремен со уред за ослободување на лакот на врвот за да се подобри оперативната безбедност.

Основни карактеристики на производот

1. Целосно метална изолациона структура за да се спречи ширење на дефекти и меѓусебно мешање.
2. Целосно механичко блокирање со пет доказ за да се спречи случајно отворање, затворање или влегување во напон прегради.
3. Централно монтирана отстранлива количка, која овозможува ракување и одржување од предната страна, олеснувајќи ги поправките.
4. Kyn28 Switchgear 20kV има високо ниво на изолација, силна отпорност на грешки, компактна структура и е погодна за различни шеми за дистрибуција на електрична енергија.
5. Ги исполнува меѓународните и националните стандарди, со стабилен и сигурен квалитет.

Случај за апликација од реалниот свет

Проект за дистрибутивна станица за електрична енергија во индустриски парк. Клучниот провинциски индустриски парк вклучува повеќекратни фабрички згради, деловни згради и придружни електроенергетски објекти, кои бараат исклучително висока доверливост и безбедност во напојувањето. Проектот избра 16 Usune Kyn28 Switchgear 20kV единици, со номинална струја од 1250A и струја на прекин на куса врска од 31,5 kA.

Повеќе од две години од пуштањето во работа, опремата работи стабилно, брзо отстранувајќи ги дефектите при краток спој без никакви безбедносни инциденти. Структурата за одржување, поставена напред значително ја намалува тешкотијата на одржување и прекини, заработувајќи високи пофалби од одделот за операции и одржување на паркот.

Надворешна димензија на производот

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Кои нивоа на напон се применуваат на разводната опрема KYN28-24?

A1: Овој производ има номинален напон од 24 kV и е компатибилен со 50/60Hz трифазни системи за напојување со наизменична струја Нивоа од 3,6 до 12 kV и 24 kV.

П2: Кој тип на вакуумски прекинувач треба да се користи со разводната опрема?

А2: Стандардната конфигурација вклучува количка со вакуумски прекинувач од типот VS1 (ZN63), а исто така е компатибилна со Индустриски стандардни прекинувачи како VD4, кои нудат силна заменливост.

Q3: Дали Kyn28 Switchgear 20kV е погоден за апликации со тешки товари како што се индустриски и рударски претпријатија и центри за податоци?

А3: Да. Производот има максимална номинална струја од 3150 А и струја на прекин на краток спој од 31,5 kA, демонстрирајќи силна отпорност и задоволување на потребите за дистрибуција на енергија на критичните оптоварувања во индустриските и рударски претпријатија, центри за податоци, високи згради и други слични апликации.
