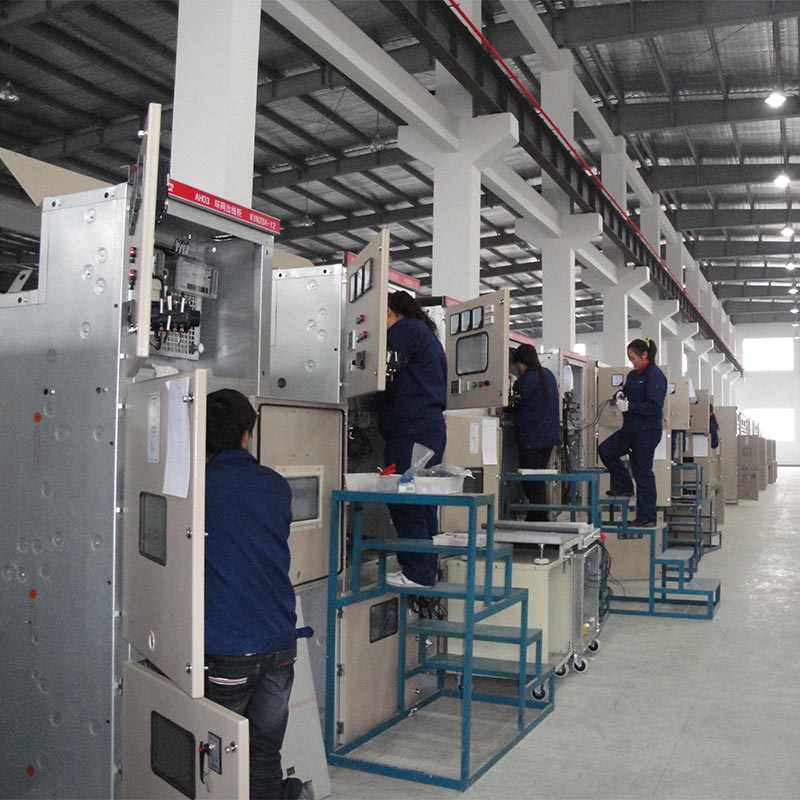

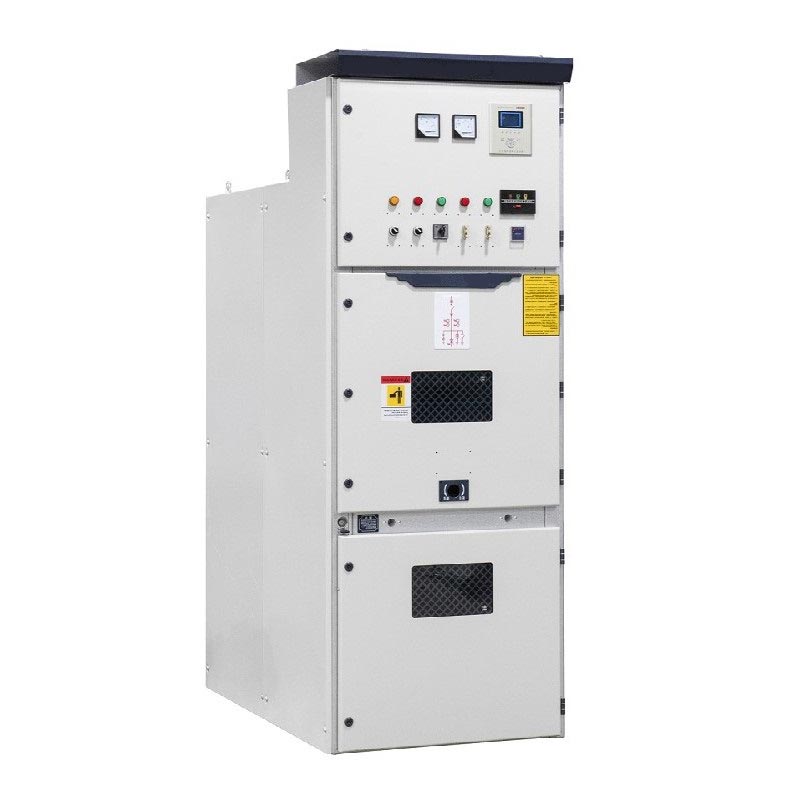

Среден напон 11kv внатрешен Vcb панел

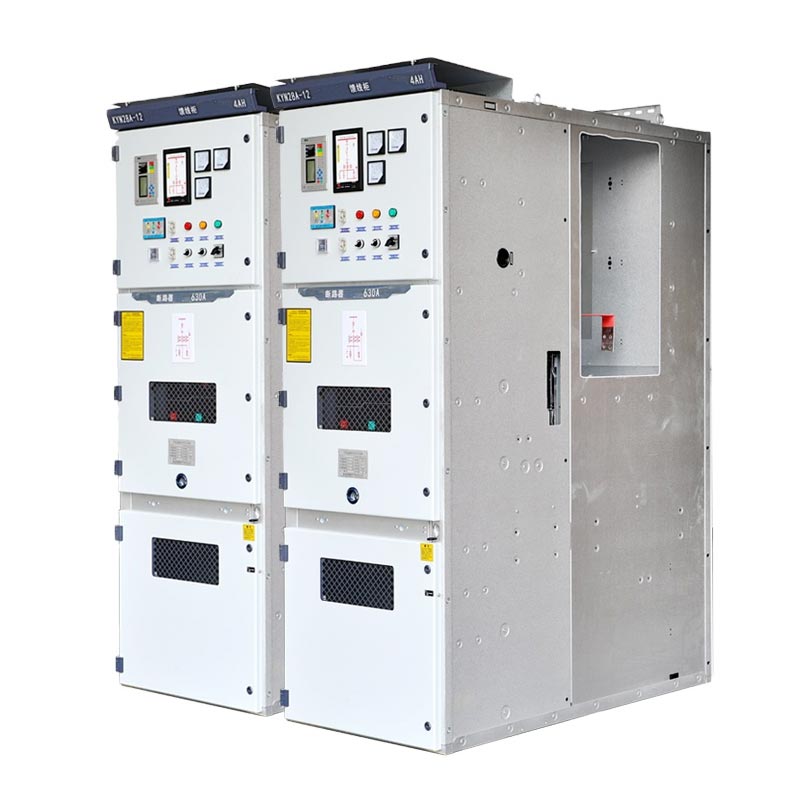

Внатрешната VCB панел на Usune со среден напон од 11 kV (серија KYN28) е оклопна, повлекувачка, метално затворена разводна опрема дизајниран за безбеден и ефикасен прием, дистрибуција, контрола и заштита на среднонапонските електроенергетски мрежи. Тоа е основна дистрибутивна единица во електроенергетскиот систем, која обезбедува стабилна работа на системот и при нормална и при дефект услови.

- Применливи системи: 3,6 ~ 12 kV / 24 kV Трифазен AC 50/60 Hz
- Стандарди: IEC 62271-200, GB 3906, DL/T 404
- Основна структура: оклопно метално куќиште, отстранлива структура на количка
- Оценка за заштита: Кабинет IP4X, Внатрешност IP2X

Нисконапонска разводна опрема

Расклопна опрема со среден напон

Модел и технички параметри

1. Серија на модели

2. Главни технички параметри

Структура и дизајн на одделот

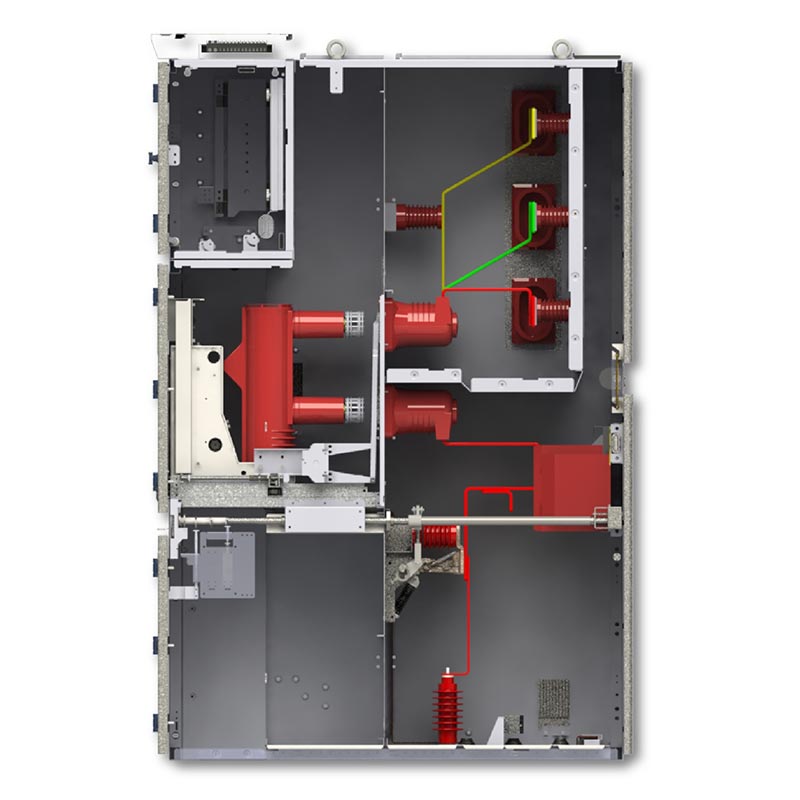

ВКБ панелот со среден напон од 11 kV користи челични плочи за да одвои пет независни заземјени метални прегради, ефикасно потиснување на ширењето на лаците на дефекти и обезбедување лична безбедност:

1. Оддел за прекинувачи: Вградена отстранлива количка за прекинувач со вакуум (VS1/ZN63A, VD4, итн.), опремена со механичко преплетување, овозможувајќи ѝ на количката да се префрла помеѓу работните, тестираните и исклучените позиции.

2. Оддел за собирници: Содржи главни собирници и шини за разгранување, целосно изолирани од другите прегради до спречи ширење на дефекти.

3. Оддел за кабел: Опремен со струјни трансформатори (CT), напонски трансформатори (PTs), прекинувачи за заземјување, кабелски терминали и пренапони за поврзување и заштита на кабелот.

4. Оддел за контролен инструмент: се сместени заштитни релеи, инструменти, контролни прекинувачи, индикаторски светла и секундарни кола за следење и работа.

5. Канал за ослободување на притисокот: има уред за ослободување на притисокот на врвот за безбедно ослободување на лачниот притисок и гасот во случај на внатрешни дефекти, спречувајќи оштетување на кабинетот и повреда на персоналот.

Основни карактеристики и предности

1. Дизајн на рачна количка што може да се отстрани: Рачната количка од внатрешен Vcb панел со среден напон од 11 kV е целосно заменлива, што овозможува за брза проверка и замена без да се бара целосен прекин на собирницата, со што значително се намалува времето на застој.
2. Сеопфатно механичко преплетување со пет превенција:
- Спречува случајно отворање и затворање на прекинувачите
- Спречува туркање или влечење на количката на прекинувачот под оптоварување
- Спречува случајно затворање на прекинувачот за заземјување додека е под напон
- Спречува напојување на прекинувачот за заземјување кога е во затворена положба
- Спречува случајно влегување во преграда со енергија

3. Целосно затворени независни прегради: металните прегради ги одделуваат функционалните области, ефикасно потиснувајќи го лакот ширење и меѓусебно мешање.

4. Предна работа и одржување: Сите операции и одржување може да се завршат од предниот дел на кабинетот, заштеда на простор за инсталација.

5. Висока доверливост и висока безбедност: Ги исполнува меѓународните мејнстрим стандарди, со високи нивоа на изолација и силен отпор на дефект.

6. Модуларен дизајн: Може флексибилно да се конфигурира како кабинет за влезна линија, кабинет за излезна линија, кабинет за мерење, кабинет со дел од собирницата итн.

Главни сценарија за апликација

1. Кабинет за влезна линија (прием на електрична мрежа)

2. Кабинет за излезна линија (Дистрибуција на енергија до товари, мотори и трансформатори)

3. Кабинет за контрола на моторот (Стартување, запирање и заштита на голем мотор)

4. Кабинет за довод на трансформатор (Дистрибутивна заштита на трансформатор)

5. Кабинет за секција на собирницата (одделување собирница и автоматско префрлување)

Вистински случаи на апликација

Случај 1: Голем петрохемиски индустриски парк во провинцијата Џиангсу

Предизвици на проектот: Петрохемиската постројка има исклучително високи барања за континуитет на напојување, безбедност и толеранција на грешки, што бара долгорочна стабилна работа.
Решение: 36 Usune KYN28A-12 кабинети со вакуумски прекинувачи се користеа за системски влезни и излезни линии и голема контрола на моторот.
Работни резултати: Континуирано и стабилно работење повеќе од 8 години без поголеми дефекти, ефикасно постигнување заштита од преоптоварување и краток спој, обезбедувајќи непречено производство.

Случај 2: Комерцијален комплекс во провинцијата Жеџијанг

Предизвици на проектот: Ограничен простор во просторијата за дистрибуција на електрична енергија на високата зграда, кој бара компактен, безбеден и лесна за одржување опрема.
Решение: Конфигурирајте 22 Usune KYN28A-12 разводни единици со структура достапна напред.
Резултати од работењето: Големо искористување на просторот, практично одржување и сигурна заштита за критични оптоварувања како како осветлување на зградите, климатизација и заштита од пожари.

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Која е разликата помеѓу KYN28A-12 и KYN28-24?

О: Главната разлика е номиналното ниво на напон: KYN28A-12 е погоден за системи од 12 kV (класа 10 kV), додека KYN28-24 е погоден за системи од 24 kV (класа 20 kV). И двете се дизајнирани според нивните соодветни напонски нивоа во однос на растојанието на изолацијата, изборот на изолационата компонента и оценетите параметри на внатрешните компоненти.

П2: Дали Usune може да го прилагоди овој вакуумски прекинувач за проекти за извоз?

О: Да. Како професионален производител, Usune може да ги приспособи параметрите според барањата на проектот што треба да ги исполни различни регионални стандарди како што се IEC и ANSI и можат да ги прилагодат моделите на прекинувачите, заштитните релеи и димензии.

П3: Кои се работниот век и циклусот на одржување на ВКБ панелот со среден напон од 11 kV?

О: Во нормални услови за одржување, дизајнираниот работен век е 20-30 години. Главно рутинско одржување вклучува тестирање на изолацијата, проверки на карактеристиките на прекинувачот и калибрација на релето. Количката што може да се повлече структурата овозможува брза замена, значително намалувајќи го времето на одржување.
