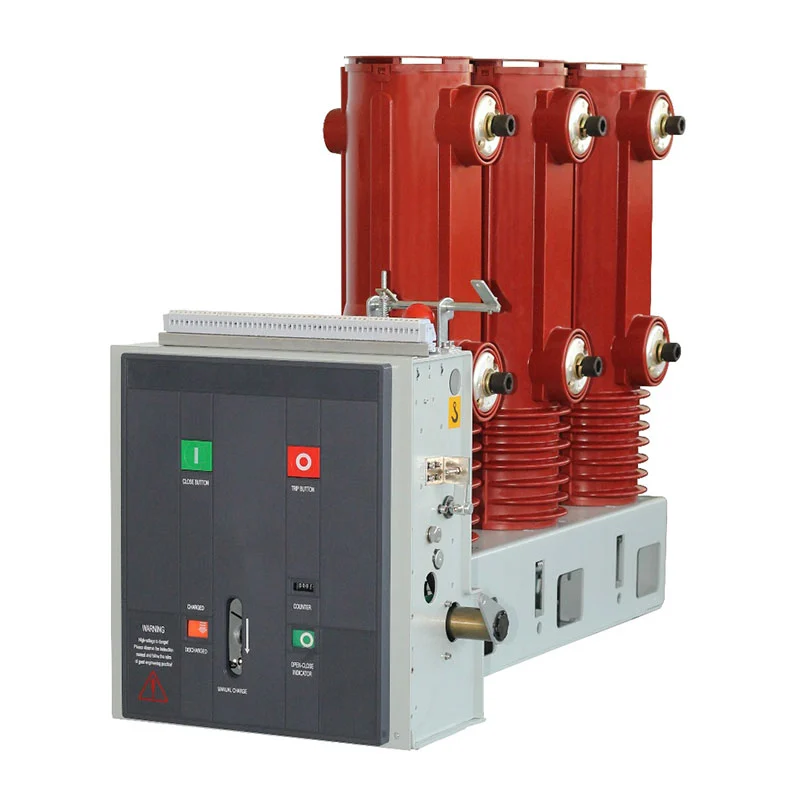

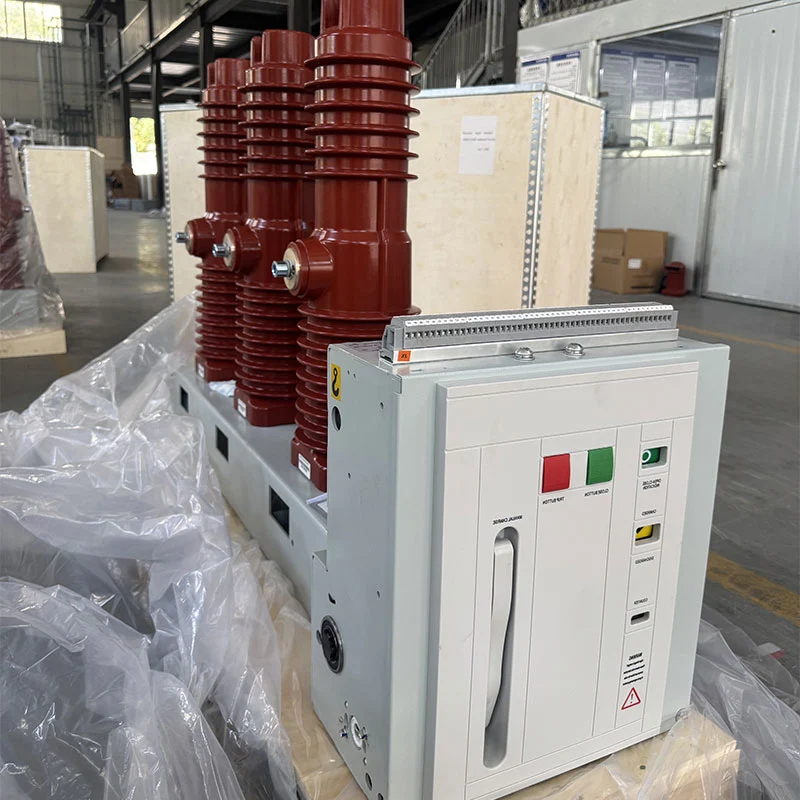

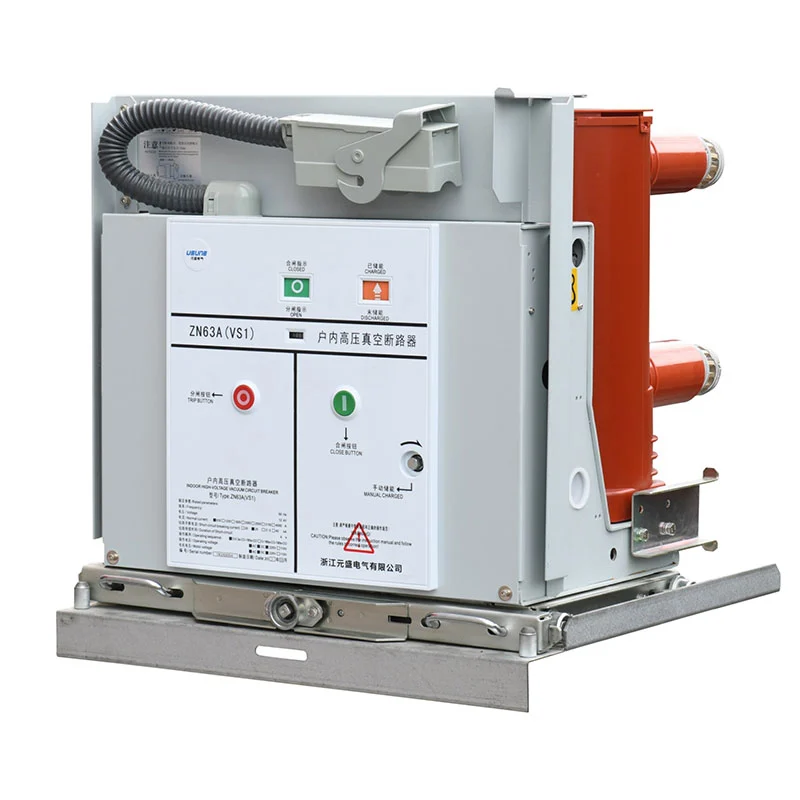

ZN85C-40,5 40,5 kV Внатрешен вакуумски прекинувач

За разлика од комплетните кабинети со разводни уреди, овој ZN85C-40.5 40.5kV прекинувач со правосмукалка во затворен простор се фокусира на јадрото прекинувачка функција на колото за напојување. Неговата фиксна странично поставена структура, модуларен механизам за работа со пружини и Технологијата за прекин на вакуум обезбедува практично решение за внатрешни апликации од класа 40,5 kV, вклучувајќи системи каде што се потребни чести операции на префрлување.

Механички дизајн за постојано префрлување

Модуларен оперативен механизам за пролет

Работниот механизам е дизајниран специјално за карактеристиките на 40,5 kV вакуумски прекинувач. Тоа усвојува модуларен пружински механизам инсталиран во рамката на прекинувачот, дозволувајќи им на механичките излезни карактеристики да одговара на работните барања на вакуумскиот прекинувач.

Механизмот е дизајниран околу горниот и долниот распоред на прекинувачот и претставува интегриран дел од целокупната структура. Оваа конфигурација ја поедноставува патеката на механичкиот пренос додека обезбедува стабилна основа за операции на затворање и отворање.

Фиксна странично монтирана структура

Фиксната странично монтирана конфигурација е наменета за внатрешна електрична опрема каде што прекинувачот е инсталиран како посветена компонента за префрлување. Во зависност од дизајнот на проектот, конфигурациите како десна појдовна линија, врвот може да се изберат дојдовни и вградени аранжмани.

Во споредба со комплетен кабинет за разводни уреди што може да се повлече, оваа структура му овозможува на дизајнерот на проектот да се фокусира интегрирање на прекинувачот со потребната примарна и секундарна електрична опрема според специфи системско уредување.

Складирање и оперативен процес на енергија

Пролет за складирање на енергија

Енергијата на затворање се складира механички во пружинскиот механизам. Складирањето енергија може да се заврши преку моторот или рачно со рачката за складирање енергија. За време на моторизираната работа, системот за менувач го придвижува вратило за складирање на енергија и ја затегнува пружината за затворање додека не се постигне наведената позиција на складирана енергија.

По завршувањето на складирањето енергија, механизмот за задржување ја држи пружината во позиција и складиштето на енергија индикаторот се менува во соодветниот статус. Помошниот прекинувач исто така го исклучува напојувањето на моторот кога се постигнува позицијата со складирана енергија, оставајќи го прекинувачот подготвен за командата за затворање.

Операција за затворање

Операцијата за затворање може да се иницира рачно преку копчето за затворање или електрично преку контролата коло. Кога работи електромагнетот за затворање, складираната пролетна енергија се ослободува преку камерите и механизам за пренос.

Механизмот за поврзување потоа ја придвижува изолираната работна шипка и подвижниот контакт кон положбата на затворање додека компресирање на контактната пружина. По завршувањето на ударот за затворање, механизмот за задржување го одржува затвореното положбата и помошниот прекинувач соодветно се менува.

Операција за отворање

Отворањето може да се иницира рачно или преку команда за електрично отворање. Механизмот за ослободување на отворот го отклучува држач за затворање, дозволувајќи им на складираната енергија на контактните и пружините за сопирање да го одвојат прекинувачот за вакуум контакти.

За време на последната фаза од движењето на отворот, хидрауличниот тампон ја апсорбира преостанатата механичка енергија и ја контролира позицијата на одвојување. Овој координиран механизам помага да се одржи контролиран процес на отворање.

Конфигурација на електрична контрола

Калеми за затворање и отворање

Прекинувачот може да се конфигурира со AC или DC работна моќност според барањата на проектот. Доставените конфигурацијата вклучува опции AC110/220V и DC110/220V за намотките за затворање и отворање, обезбедувајќи флексибилност за различни системи за контрола на трафостаници и индустриски системи.

Намотката за затворање има номинална моќност од 288W, додека намотката за отворање е исто така специфицирана на 288W. Нормално работење опсегот на напон е 85%–110% од номиналниот напон за намотката за затворање и 65%–120% од номиналниот напон за намотката за отворање.

Мотор за складирање енергија

Моторот за складирање енергија обезбедува автоматска подготовка за следната операција на затворање. Испорачаниот ZYJ220 конфигурацијата користи напојување DC220V со номинална влезна моќност од 90W. На номинален работен напон, складирање на енергија времето е наведено како не повеќе од 15 секунди.

Овој аранжман му овозможува на прекинувачот да ја врати состојбата со складирана енергија по работата без да бара континуирана рачна интервенција.

Вакуумски прекин за апликации од 40,5 kV

Технологија за гаснење со вакуумски лак

Вакуумскиот прекинувач е одговорен за прекинување на електричното коло за време на операцијата за отворање. Кога на контактите се одвојуваат, процесот на прекин се одвива во внатрешноста на вакуумскиот прекинувач наместо во комутациона комора изолирана со воздух.

Комбинацијата на вакуумски прекин и механички пренос со пружина го прави прекинувачот погоден за апликации со среден напон во затворени простории каде што се потребни сигурни перформанси на префрлување и повторено работење.

Погоден за честа работа

Оригиналниот дизајн на серијата ZN85C-40.5 ги разгледува апликациите кои бараат често префрлување. Нејзиното функционирање механизмот е усогласен со карактеристиките на вакуумскиот прекинувач од 40,5 kV, додека моторизираното складирање енергија системот ја намалува потребата за повторено рачно полнење.

Ова ја прави опремата погодна за индустриски капацитети, трафостаници и електрани каде работи префрлување се дел од нормалното управување со електричниот систем.

Типични области за примена

Електрани

Прекинувачот може да се вгради во внатрешните системи за дистрибуција на енергија и електрична контрола при производството на енергија објекти, каде што е потребно сигурно префрлување и заштита на електрични кола.

Трафостаници

Во трафостаниците, фиксната внатрешна конфигурација може да се интегрира во соодветните високонапонски електрични систем според распоредот на примарното коло, контролната шема и барањата за заштита.

Индустриски и рударски претпријатија

За индустриски и рударски капацитети со значителни електрични оптоварувања, прекинувачот може да обезбеди префрлување и заштитните функции во внатрешните системи за дистрибуција на електрична енергија и е погоден за апликации кои бараат редовни операции на префрлување.

Електрични системи со далечински управувач

Бидејќи операциите на затворање и отворање може да се контролираат електрично, прекинувачот може да се интегрира со соодветен секундарен контролен систем за локално или далечинско работење според проектниот проект.

Главна техничка конфигурација

Оперативна средина

Услови за внатрешна услуга

Опремата е наменета за внатрешна инсталација и треба да се користи во средина погодна за висок напон електрична опрема. Конечниот проект треба да ги земе предвид температурата на околината, влажноста, надморската височина, вентилацијата и други услови на животната средина при определување на целосната електрична конфигурација.

Барања за инсталација

Прекинувачот треба да се инсталира на локација без силни вибрации, удари или корозивни еколошки услови. Аранжманот за инсталација треба да обезбеди и доволен простор за работа и одржување околу опремата и одржувајте го потребното механичко усогласување на прекинувачот и придружните електрични компоненти.

Стандарди и обезбедување квалитет

Менаџмент на производство

Zhejiang Usune Electric Co., Ltd. применува интегриран систем за управување кој го покрива квалитетот на производот, животната средина управување и здравје и безбедност при работа. Компанијата поседува ISO 9001, ISO 14001 и ISO 45001 сертификати, поддршка на контролирани производни процеси од избор на компоненти преку склопување и проверка.

Усогласеност со IEC, GB и CE

Производот е развиен според важечките IEC и GB стандарди, со електрични параметри и конфигурации утврдени според конкретните проектни барања. CE сертификацијата е исто така достапна за применливите конфигурација на производот, обезбедувајќи дополнителна документациска поддршка за меѓународни проекти.

Референца за инженерски проект

Проект за лансирање ракета Cas-space

Прекинувачот за внатрешни вакуумски кола ZN85C-40.5 40,5 kV е референциран во Проектот за лансирање ракета Cas-space, обезбедување на практична инженерска апликација пример за високонапонска електрична опрема на Usune во бара индустриска средина.

Споредба на производи

Прекинувач наспроти комплетен прекинувач

Прекинувачот за внатрешни вакуумски кола ZN85C-40.5 40.5 kV е првенствено компонента за префрлување и заштита, додека комплетниот разводен панел што може да се повлече го интегрира прекинувачот со собирници, прегради за кабли, контролна опрема, заштитни уреди и други компоненти на кабинетот. Затоа, прекинувачот е посоодветен кога проектот бара a наменски прекинувачки уред од 40,5 kV за интеграција во поголем електричен систем.

Поддршка на проектот Usune

Конфигурација врз основа на електрични цртежи

Usune може да ја одреди соодветната конфигурација според еднолинискиот дијаграм на клиентот, номинален напон, контролна моќност, распоред на инсталација и барања за работа. Овој пристап помага да се осигура дека избраните прекинувачот е компатибилен со околната примарна и секундарна електрична опрема.

Прилагодени електрични параметри

За проекти со посебни контролни напони, аранжмани за инсталација или работни барања, техничките конфигурацијата може да се дискутира пред производството. Ова му овозможува на ZN85C-40,5 40,5 kV прекинувач со вакуум во затворен простор да да се прилагодат на вистинскиот електричен систем наместо да се потпираат на фиксна стандардна конфигурација.

Најчесто поставувани прашања

Која е главната примена на овој производ?

Тоа е внатрешен вакуумски прекинувач од 40,5 kV дизајниран за електрична контрола и заштита во електрани, трафостаници, индустриски капацитети и рударски претпријатија.

Дали прекинувачот е фиксиран или може да се повлече?

ZN85C-40.5 користи фиксна странично монтирана конфигурација, наместо структура на количка што може да се повлече.

Дали може да се ракува рачно?

Да. Механизмот за пружини поддржува рачно складирање на енергија и рачно работење, додека електричната работа е исто така достапни.

Кои контролни напони се достапни?

Калемите за затворање и отворање може да се конфигурираат за AC110/220V или DC110/220V според барањата на проектот.

Колку долго трае процесот на складирање на енергија?

Наведеното време за складирање енергија на конфигурацијата на моторот ZYJ220 е ≤15 секунди при номинален напон.

Дали е погоден за често префрлување?

Да. Производот е дизајниран за апликации кои бараат често ракување, што е предмет на применливото работење услови и техничка конфигурација.

Може ли Usune да го прилагоди прекинувачот?

Да. Usune може да го конфигурира производот според цртежите на проектот, електричните параметри, барањата за контрола и услови за инсталација.
