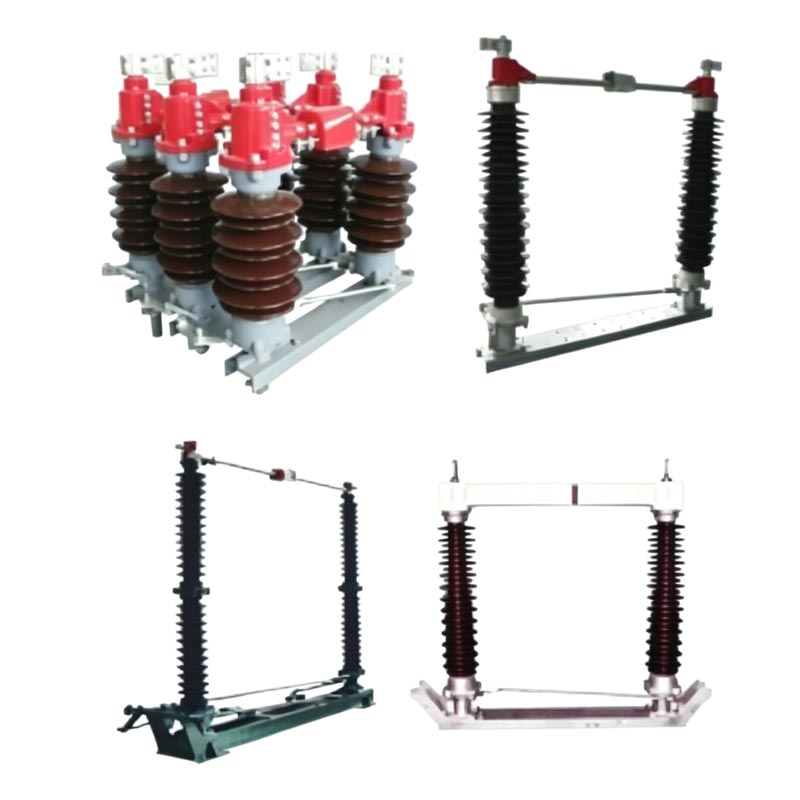

110kv 1250a 2000a Прекинувач за исклучување

Прекинувачот за исклучување 110 kV 1250A 2000A е трифазен надворешен високонапонски електричен апарат со наизменична струја од 50 Hz со номинален напон од 126kV (110kV ниво) и номинална струја од 1250A/2000A. Главно се користи за отворање и затворање операции во услови без оптоварување, со сигурност изолирајќи ја опремата за одржување од водовите под напон и формирајќи јасно видлив прекин.

Usune, како професионална фабрика специјализирана за истражување и развој и производство на високонапонски разводни уреди, нуди производи за 110kV главни преносни трафостаници, кои ги исполнуваат барањата за безбедно функционирање на електричната мрежа.

Структурни карактеристики

1. Хоризонтална ротирачка структура со двоколона

Секоја фаза има два изолирани столбови кои ротираат синхроно 90° хоризонтално за да се постигне отворање и затворање; на основата е изработена од топло поцинкуван челик со запечатени лежишта, што го прави отпорен на корозија и издржлив.

2. Контакт систем со висока спроводливост

Главните контакти на прекинувачот за исклучување 110 kV 1250A 2000A се направени од сребрен бакар, што резултира со низок отпор на контакт, висок капацитет за пренос на струја и минимално прегревање при долготрајно работење.

3. Изборен прекинувач за заземјување и блокирање

Моделите со прекинувачи за заземјување се опремени со сигурни механички брави, строго следејќи ја секвенцата на „Главниот прекинувач отворен → прекинувачот за заземјување затворен; прекинувачот за заземјување отворен → главниот прекинувач затворен“, ефикасно спречува неправилно работење.

4. Флексибилен оперативен механизам

Може да се конфигурира со рачни механизми CS14G или CS17G, или електрични механизми CJ6B или CJ11, поддржувајќи локални и далечински управувач.

Главни технички параметри

Предности на апликацијата

1. Висока доверливост

- Произведено со користење на напредна производствена опрема и ригорозни методи на тестирање за да се обезбеди конзистентност на производот и стабилност.
- Стандардните висококвалитетни материјали и извонредната изработка поставуваат цврста основа за квалитетот на производот.
- Сеопфатен систем за управување со квалитет го опфаќа целиот производствен процес од складирање на суровини до испорака на готов производ.

2. Широка приспособливост кон животната средина

- Стандардните модели можат да работат стабилно во температурен опсег од -40℃ до +40℃, погодни за повеќето региони.
- Типот отпорен на загадување (GW4-126W) има подобрена изолација, што го прави идеален за многу загадени области како што се крајбрежните региони, индустриските области или областите со висока прашина, солен спреј или хемиска корозија.
- Може да издржи тешки временски услови како силен ветер, силен дожд и снежни виулици.

3. Безбедно и практично работење

- Јасниот механички механизам за преплетување ефикасно спречува неправилно работење, обезбедувајќи ја безбедноста на персоналот и опрема.
- Прекинувачот за исклучување 110 kV 1250A 2000A има компактна структура, бара мал простор за инсталација, што го прави лесен за инсталирање, прилагодување и одржување.
- Видливите точки на прекин обезбедуваат интуитивна сигурност за операциите на одржување.

Случај за практична примена

1. Студија на случај: 110 kV трафостаница на ветерници во југоисточна крајбрежна област

2. Позадина на проектот: фарма на ветер од 110 kV лоцирана во југоисточната крајбрежна област на Кина, област со висока сол концентрации на прскање, висока влажност и сериозно загадување.

3. Применет производ: Usune GW4-126W 2000A Прекинувач за исклучување против загадување (12 комплети)

4. Резултати од имплементацијата:
- Успешно работеше 5 години без никакви дефекти, приспособувајќи се на суровата околина за прскање на крајбрежната сол.
- Композитниот изолатор против загадување одржува одлични перформанси на изолација, без испуштање на лази или флеш на загадувањето.
- Сребрените контакти останаа светли, со стабилна контактна отпорност и не дојде до прегревање под долгорочна работна струја од 1800 А.

5. Повратни информации од менаџерот на проектот: „Прекинувачот за исклучување Usune покажа одлични перформанси против загадувањето, целосно исполнување на строгите еколошки барања на крајбрежните ветерни електрани“.

Главни технички параметри

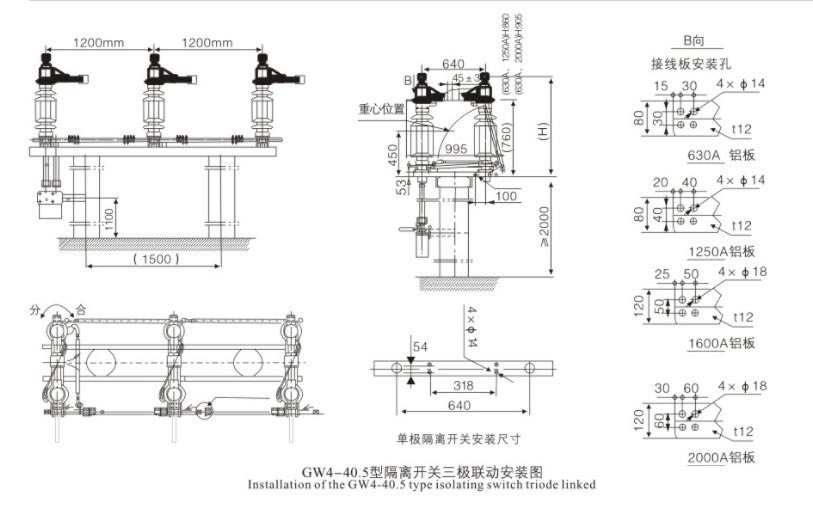

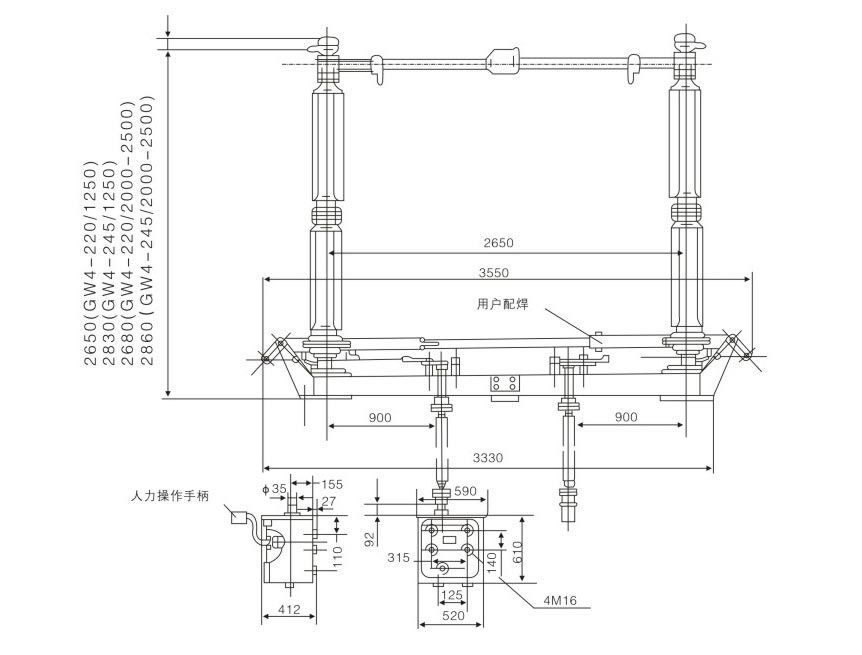

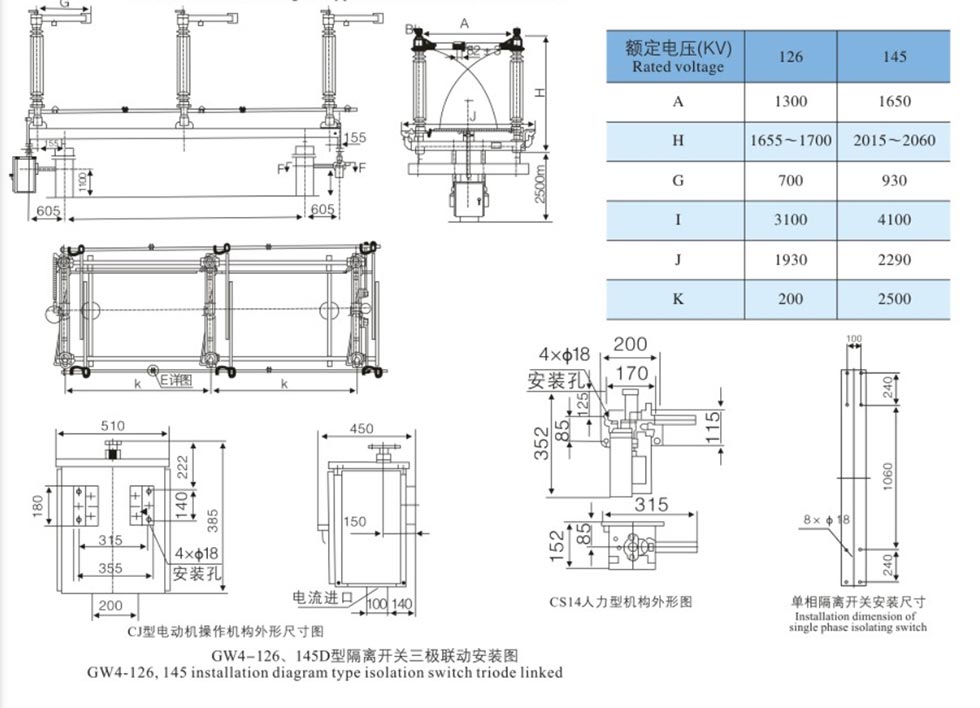

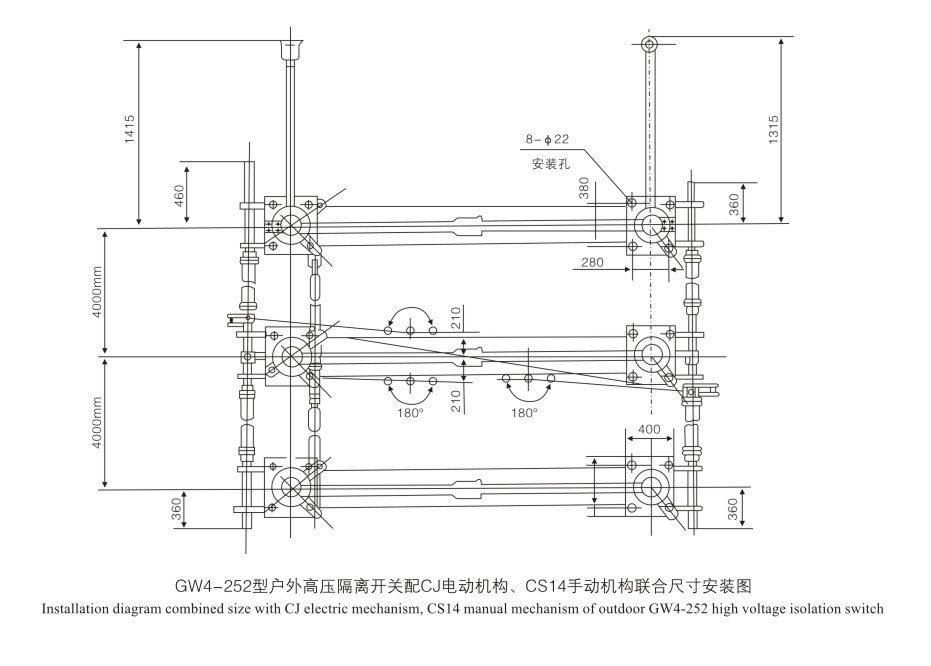

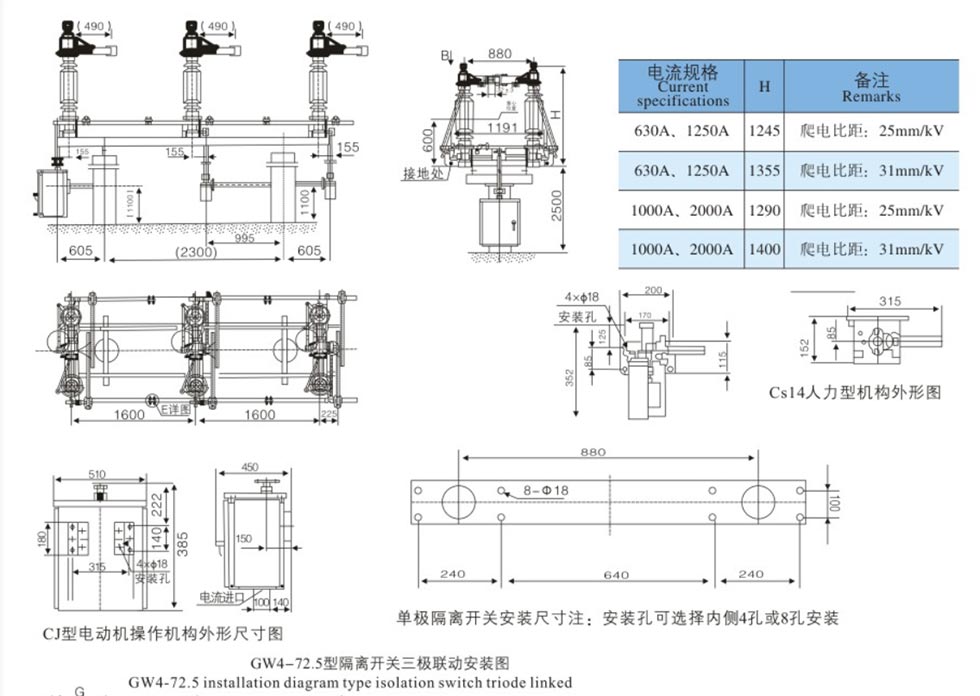

Надворешни димензии

ПОСТАВУВАЊЕ И ПЛАЦИРАЊЕ

1. Инспекција пред инсталацијата

• Изолатори: Нема пукнатини, оштетувања или нечистотија.
• Контакти: Чиста, сребрена површина недопрена.
• Прицврстувачи: сите завртки се затегнати.
• Механизам: Мазна ротација; подмачкајте ги подвижните делови.

2. Прилагодување

• Вертикалност на изолатор: Прилагодете се со шипки (макс 3мм по локација).
• Трифазна синхронизација: Прилагодете ја рачката на колена и шипките за поврзување.
• Контактен притисок: Обезбедете правилно вметнување и притисок.

ОПЕРАЦИЈА

• Работете само под БЕЗ оптоварување; потврди дека прекинувачот е отворен.
• Рачно ракување: Користете рачка за работа; избегнувајте прекумерна сила.
• Моторизирано работење: Користете локална/далечинска контрола; позицијата на мониторот.
• Заклучување: Не присилувајте ја работата ако е испреплетена.

ОДРЖУВАЊЕ

• Периодичен ремонт: на секои 1–2 години.
• Исчистете ги изолаторите и контактите; нанесете индустриски вазелин.
• Подмачкајте ги лежиштата и деловите за пренос.
• Проверете дали има лабави завртки, истрошени контакти и оштетувања на изолаторот.
• По краток спој: Веднаш проверете.

РЕШАВАЊЕ НА ПРОБЛЕМИ

• Не може да работи: проверете го блокирањето, заглавената врска или дефектот на моторот.
• Асинхрони фази: Прилагодете ги прачките за вкрстено поврзување.
• Прегревање на контакт: исчистете и повторно затегнете; проверете го позлата.

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Кои се главните разлики помеѓу прекинувачите за исклучување 1250A и 2000A?

О: Основната разлика е номиналната тековна носивост. 1250A е погоден за средно оптоварување 110 kV трафостаници, додека 2000A е погоден за влезни и излезни кола на главниот трансформатор со висока струја. На структурата, класата на изолација и димензиите на инсталацијата се во основа исти.

П2: Дали овој прекинувач за исклучување 110 kV 1250A 2000A може да се користи во крајбрежни или многу загадени области?

О: Да. Достапни се производи против загадување (W-тип), со растојание на лазање од 31,5 mm/kV. Тие користат порцелански изолатори против загадување или композитни изолатори и се отпорни на прскање со сол и корозија од прашина.

П3: Како добавувач, каква техничка поддршка може да обезбеди Usune?

О: Можеме да обезбедиме решенија за избор, цртежи за инсталација, упатства за пуштање во работа на лице место и бесплатна поправка услуги за време на гарантниот период. Стандардните модели се испорачуваат брзо за да ги задоволат временските барања за моќност мрежни проекти.
