Високонапонски прекинувач

Високонапонските исклучувачи од сериите Usune GW8 и GW13 за системи за заземјување на неутрални трансформатори се високонапонски на отворено електрична опрема специјално дизајнирана за системи за заземјување на неутрална точка на трансформаторот. Погоден за 50Hz/60Hz AC системи, тие се достапни во спецификации за напон од 40,5 kV, 72 kV и 110 kV. Нивната основна функција е безбедно префрлување состојбата на поврзување со неутрална точка на трансформаторот во услови без оптоварување, исполнувајќи ги безбедносните барања за моќност префрлување на режимот на работа на системот и одржување на опремата.

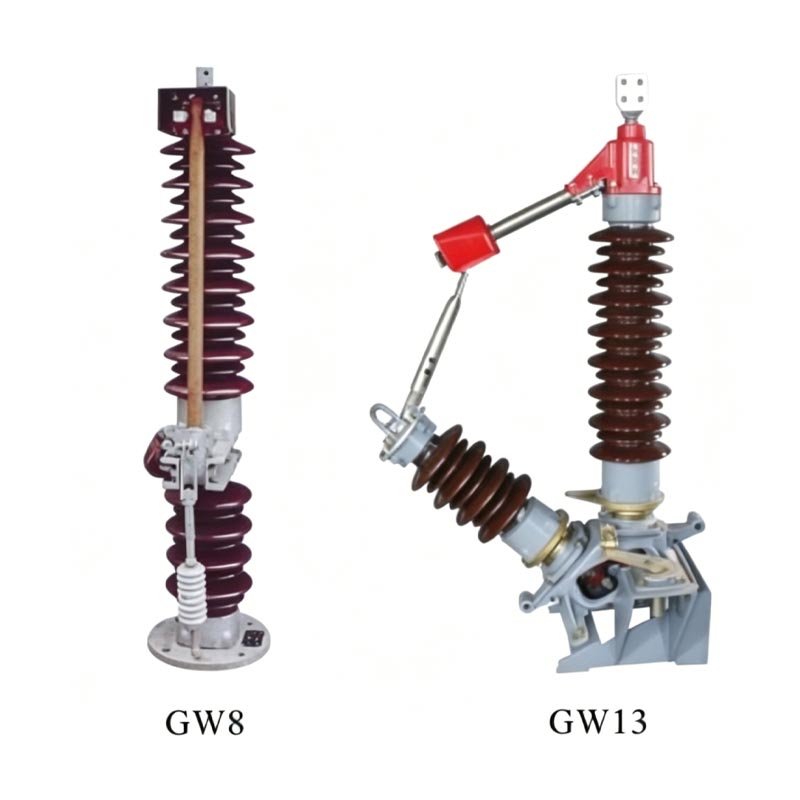

Модели на производи и оперативни механизми

1. Серија GW8: Може да биде опремена со електричен оперативен механизам од типот CJ или рачен оперативен механизам од типот CS8, погоден за сценарија за заземјување на неутрална точка во конвенционалните трафостаници.

2. Серија GW13: Може да биде опремена со електричен механизам за работа од типот CJ или рачен оперативен механизам од типот CS14 механизам, кој нуди пофлексибилно работење и поголема доверливост.

Структура на производот

Високонапонските исклучувања од сериите GW8 и GW13 за трансформаторските неутрални заземјувачки системи усвојуваат еднополен структура, главно составена од тело на столб и оперативен механизам.

1. Тело на пол

Вклучува основа, столбен изолатор, спроводна рака, контакти, итн. изолацијата, проводната рака и контактите го формираат главното проводно коло, а основата обезбедува стабилност инсталација.

2. Работен механизам

Ја придвижува спроводната рака да се ротира преку спојка, со што се реализира дејството на отворање и затворање на прекинувачот прекинувач. Прецизното позиционирање и стабилното работење обезбедуваат јасно и сигурно исклучување по отворањето.

Карактеристики и предности на производот

1. Високи безбедносни перформанси

Користи висококвалитетни материјали за изолација и прецизен дизајн на контакт, со одлична цврстина на изолација и Изведба за гаснење на лакот, обезбедувајќи безбедно префрлување без оптоварување.

2. Флексибилно работење

Поддржува и електричен и рачен режим на работа, приспособувајќи се на автоматската контрола и рачното работење на лице место потребите на различни сценарија.

3. Силна приспособливост кон животната средина

Дизајниран специјално за надворешна употреба, отпорен на високи и ниски температури, влажност, корозија и загадување, погоден за различни сурови надворешни средини.

4. Стабилна и сигурна работа

Строгиот избор на материјали и контрола на процесот, заедно со сеопфатен систем за управување со квалитетот, резултираат со a ниска стапка на неуспех и долгорочна стабилна работа.

5. Едноставна структура и практично одржување

Компактна структура, лесна инсталација и одржување, ефикасно намалување на последователното работење и одржување трошоците.

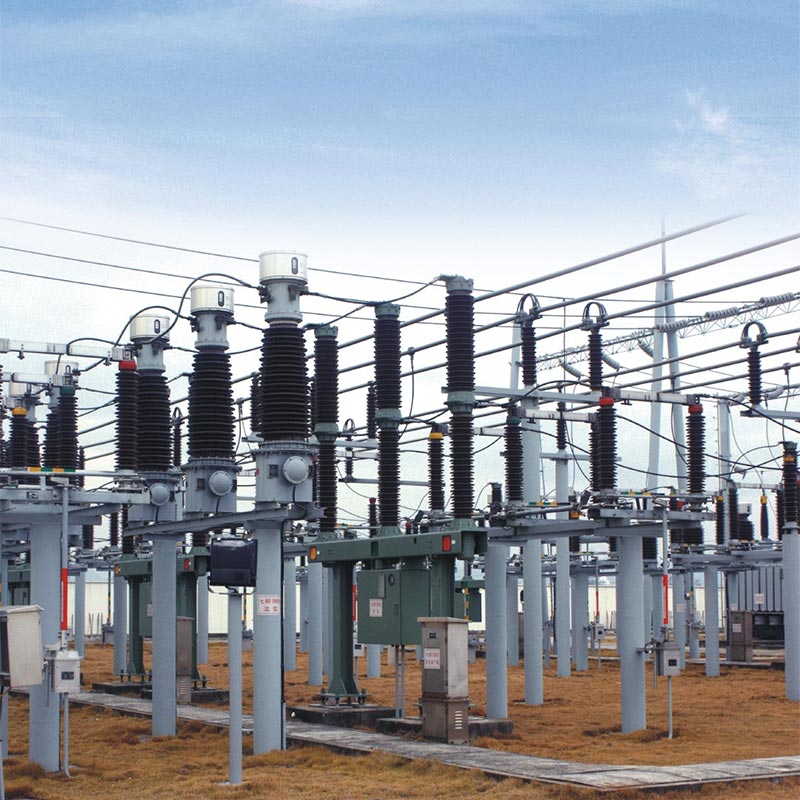

Случај за апликација

Случај 1: 220 kV урбана трафостаница во Источна Кина

Урбана централна трафостаница од 220 kV во Источна Кина користи висок напонски прекинувач Usune GW8-110kV за трансформатор Неутрален систем за заземјување за неговиот главен трансформатор. Оваа трафостаница е одговорна за напојување на градот центар, кој бара исклучително висока доверливост и безбедност на опремата. Од неговото пуштање во употреба во 2022 година, опремата успешно заврши илјадници операции за префрлување на неутрална точка. При годишно одржување и мрежа Прилагодувањата на режимот на работа, неговата флексибилна работа и доверливите перформанси на контакт ефективно го обезбедија лична безбедност на персоналот за одржување и стабилна работа на електричната мрежа.

Студија на случај 2: Трафостаница на северозападна ветерна централа

Голема трафостаница на ветерен парк во северозападна Кина ги избра високонапонските исклучувања Usune GW13-72kV за системот за заземјување неутрален трансформатор. Регионот има сурови природни услови, со големи температурни разлики, силен ветер и песочни бури и голема надморска височина. Производите од серијата GW13, со нивната одлична приспособливост на отворено и корозија отпор, работат стабилно повеќе од три години, ефективно соработувајќи со трансформаторот на фармата на ветер Систем за заштита на заземјувањето во неутрална точка за да се обезбеди безбедно и стабилно функционирање на производството на енергија од ветер систем и непречено поврзување на електричната мрежа.

Главни технички параметри

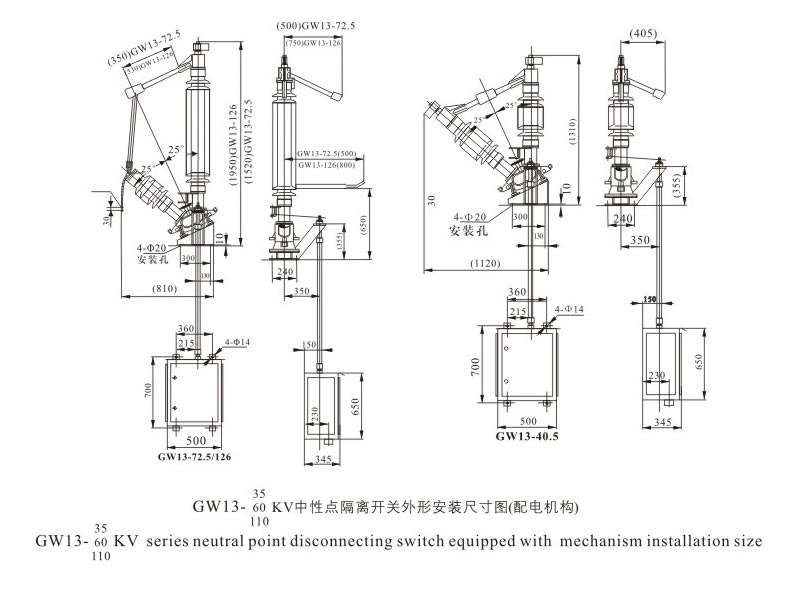

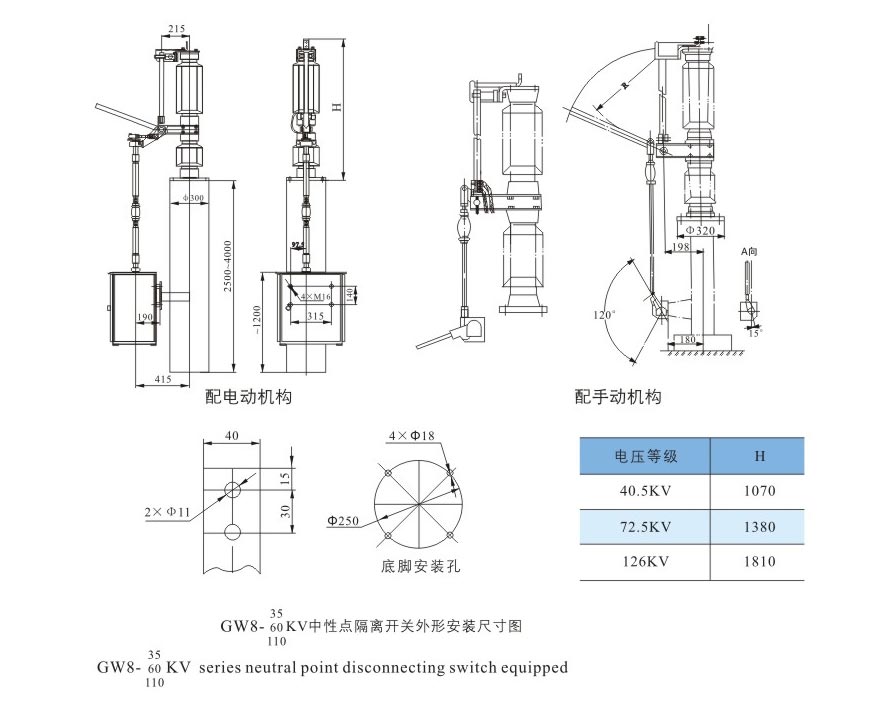

Надворешни димензии

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Кои се главните разлики помеѓу прекинувачите за исклучување на неутрална точка од сериите Usune GW8 и GW13?

О: Основната разлика лежи во соодветниот оперативен механизам и некои структурни дизајни. Серијата GW8 е опремен со електричен механизам од типот CJ или рачен механизам од типот CS8; серијата GW13 е опремена со a Електричен механизам од типот CJ или рачен механизам од типот CS14. Структурно, има оптимизиран ротирачки контакт дизајн, кој нуди подобрени способности за самочистење и подобра соодветност за сурови надворешни средини.

П2: Дали Usune прекинувачите за исклучување на неутралното заземјување може да се користат во области на висока надморска височина и високи температури?

О: Да. Оваа серија е специјално дизајнирана за надворешна употреба, со силна еколошка приспособливост. Може да работи нормално на надморска височина ≤1000m (поголемите надморски височини може да се приспособат) и на температури кои се движат од -40℃ до +40℃. Тоа поседува одлична отпорност на влага, отпорност на загадување и отпорност на корозија. Специјални антикорозивни и може да се обезбедат третмани против мраз според барањата на корисникот.

Заклучок

Трансформаторите од сериите Usune GW8 и GW13 (Високонапонско исклучување за трансформаторско неутрално заземјување систем) се висококвалитетни производи кои интегрираат напредна технологија, сигурен квалитет и одлични перформанси. Како а професионален производител и добавувач во Кина, Usune секогаш се придржува до принципите на квалитет прво и клиентот пред се, обезбедувајќи сигурни, сигурни и ефикасни решенија за електрична опрема со висок напон за глобално клиенти на електроенергетскиот систем. Меѓу нив, производите на прекинувачот за исклучување за заземјување во неутрална точка се широко распространети признание и доверба од клиентите од електроенергетската индустрија поради нивното богато практично искуство со примена и сеопфатна услуга по продажбата.
