Zhejiang Usune Electric Co., Ltd. е професионална фабрика која интегрира истражување и развој, дизајн, производство и продажба. Нејзината главна производите вклучуваат 12kV~245kV внатрешни и надворешни високонапонски вакуумски прекинувачи, SF6 прекинувачи, оптоварување прекинувачи и разни прекинувачи за исклучување. Тој е доверлив професионален снабдувач и за енергетски проекти домашно и меѓународно.
Прекинувачот за исклучување Usune Gw4 е специјално дизајниран за трифазни AC 50Hz/60Hz системи за напојување. Нејзината примарна функцијата е да ги поврзе или исклучи високонапонските кола под напон, без оптоварување и да обезбеди видливи клиренс за електрична изолација за одржување на собирници, прекинувачи, трансформатори и други високонапонски опрема.
-МК 1985-2004: Прекинувачи за исклучување со висок напон наизменична струја и прекинувачи за заземјување
-IEC 62271-102: Високонапонска преклопна и контролна опрема
-GB/T 11022: Општи спецификации за високонапонски прекинувачи и контролни уреди

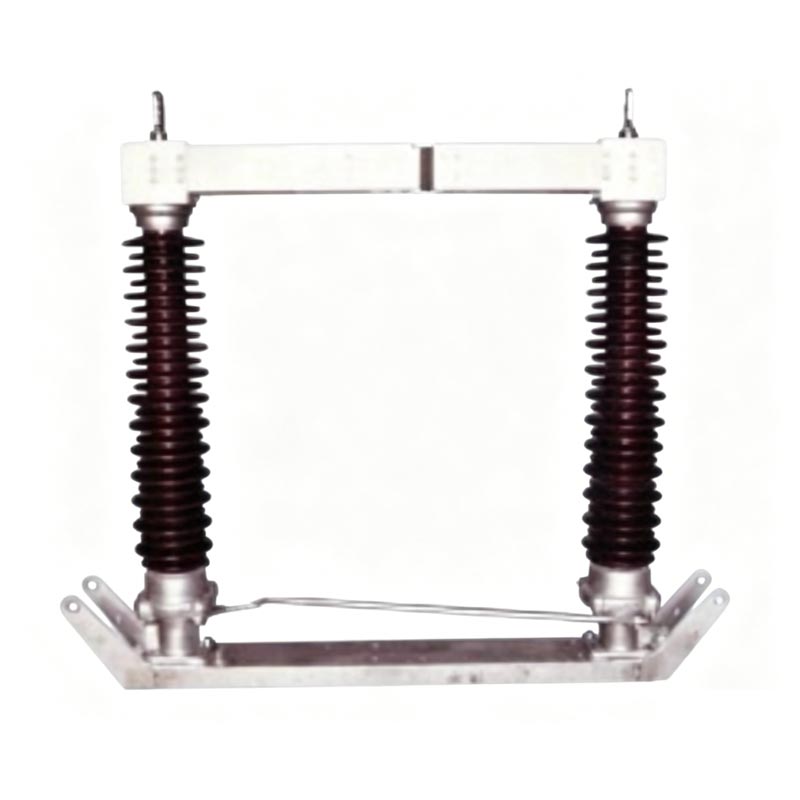

Серија GW4: Изолатор со двоен столб, хоризонтално ротирачки, прекинат тип
1. Структура на изолатор со двоен столб, два изолатори по фаза се вртат хоризонтално 90° синхроно.
2. Главните контакти се централно скршени, сребрени бакарни контакти, мала отпорност на контакт и добра спроводливост.
3. Основата е изработена од топло поцинкуван челик, со запечатени лежишта, отпорна на корозија и издржлива.
4. Прекинувачот за исклучување GW4 може да биде опремен со еднострани или двострани прекинувачи за заземјување, со механички
испреплетени за да се осигури оперативната безбедност.
5. Работниот механизам може да биде рачен (CS14G, CS17G) или електричен (CJ6B, CJ11, XCJ-I).
| Параметар | Спецификација |
| Номинален напон | 126 kV (110 kV систем) |
| Номинална фреквенција | 50 Hz |
| Оценета струја | 630A, 1250A, 1600A, 2000A, 2500A |
| Оценета краткотрајна издржана струја (1 с) | 31,5 kA, 40 kA, 50 kA |
| Оценета врвна струја за издржување | 80kA, 100kA, 125kA |
| 1мин. Сува AC издржен напон | - До заземјување: 140 kV- Преку прекин: 160 kV |
| Работна температура | -40°C до +40°C |
| Висина | ≤ 2000м |

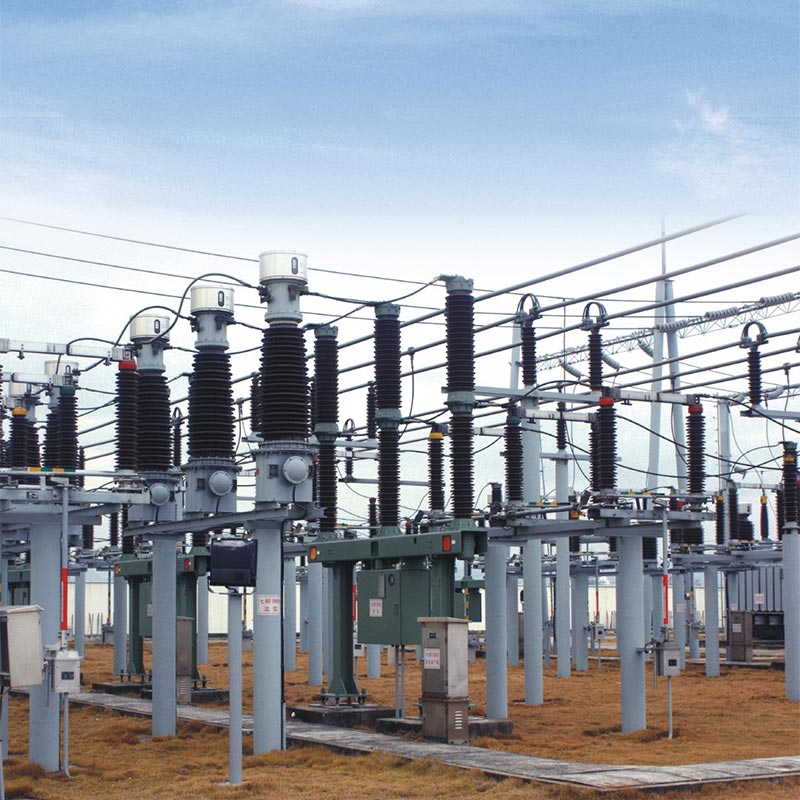

110kV... Проект за трафостаница за електрична енергија од ветер
Овој проект се наоѓа во северен регион со значителни температурни разлики, за што е потребна висока опрема сигурност и отпорност на студ. Проектот избра повеќе Usune GW4 прекинувачи за исклучување, опремени со електрична енергија механизми и двострани прекинувачи за заземјување. Многу години од пуштањето во употреба, опремата работи стабилно, со сигурни механички дејства и одлична отпорност на корозија, ефикасно обезбедувајќи безбедност за одржување на трафостаницата и дневна ефикасност во работењето, заработувајќи високи пофалби од корисникот.
| Ставка | Единица | Параметри | |||||
| Номинален напон | kV | 40.5 | 72.5 | 126 | 145 | ||
| Оценето ниво на изолација | Издржлив напон на фреквенција на напојување 1 мин (ефективна вредност) | На теренот | kV | 95 | 160 | 230 | 275 |
| Фрактура | kV | 118 | 200 | 230+70 | 275+85 | ||
| Номинална струја на отпорност на молскавични импулси (врв) | На теренот | kV | 185 | 350 | 550 | 650 | |
| Фрактура | kV | 215 | 410 | 550+110 | 650+120 | ||
| Номинална фреквенција | Hz | 50/60 | |||||
| Оценета струја | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Оценета струја за краткотрајно издржување | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Номинална врвна струја за издржување | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Оценето времетраење на краток спој | Нож/меч | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Оценето механичко оптоварување на терминалот | Хоризонтална и вертикална | N | 1250 | 1250 | 1250 | 1250 | |
| Хоризонтална | N | 750 | 750 | 750 | 750 | ||
| Вертикална сила | N | 1000 | 1000 | 1000 | 1000 | ||
| Растојание на лази | мм | 1013/1256 година | 1813/2248 година | 3150/3906 | 3652/4495 | ||
| Механички живот | Тајмс | 5000 | 5000 | 1000 | 5000 | ||
| Активатор на моторот | Модел | CJ | CJ | CJ | CJ | ||
| Напон на моторот | V | AC380, AC220, DC220, DC110 | |||||
| Јамка за контрола на напон | V | AC380, AC220, DC220, DC110 | |||||
| Поени, време на затворање | s | 7±1 | |||||
|
Човечки активатор |
Модел | CS14 CS17 | |||||
| Напон на електромагнетна брава | V | AC220, DC220, DC110 | |||||
• Изолатори: Нема пукнатини, оштетувања или нечистотија.
• Контакти: Чиста, сребрена површина недопрена.
• Прицврстувачи: сите завртки се затегнати.
• Механизам: Мазна ротација; подмачкајте ги подвижните делови.
• Вертикалност на изолатор: Прилагодете се со шипки (макс 3мм по локација).
• Трифазна синхронизација: Прилагодете ја рачката на колена и шипките за поврзување.
• Контактен притисок: Обезбедете правилно вметнување и притисок.
• Работете само под БЕЗ оптоварување; потврди дека прекинувачот е отворен.
• Рачно ракување: Користете рачка за работа; избегнувајте прекумерна сила.
• Моторизирано работење: Користете локална/далечинска контрола; позицијата на мониторот.
• Заклучување: Не присилувајте ја работата ако е испреплетена.
• Периодичен ремонт: на секои 1–2 години.
• Исчистете ги изолаторите и контактите; нанесете индустриски вазелин.
• Подмачкајте ги лежиштата и деловите за пренос.
• Проверете дали има лабави завртки, истрошени контакти и оштетувања на изолаторот.
• По краток спој: Веднаш проверете.
• Не може да работи: проверете го блокирањето, заглавената врска или дефектот на моторот.
• Асинхрони фази: Прилагодете ги прачките за вкрстено поврзување.
• Прегревање на контакт: исчистете и повторно затегнете; проверете го позлата.
О: Не. Прекинувачот за исклучување GW4 е погоден само за изолација и прекинување само под напон, без оптоварување услови. Нема способност за гаснење лак и строго е забрането да работи под оптоварување. Тоа мора да се користи заедно со прекинувач.
О: Механичкото блокирање наметнува безбедна секвенца на работа: главниот прекинувач отворен → прекинувачот за заземјување затворен; прекинувачот за заземјување отворен → главниот прекинувач затворен, спречувајќи погрешна работа и обезбедувајќи безбедност при одржување персонал.
О: Стандардниот тип е погоден за средини со надморска височина од ≤2000m и температура од -40℃ до +40℃, кои можат да ги задоволат потребите на повеќето надворешни трафостаници; за посебни области на висока надморска височина или силно загадени области, може да се приспособат зајакнатите изолациски и антикорозивни решенија.
