Прирачникот за надворешен прекинувач за изолација моторизиран е основен производ на Usune, специјално дизајниран за надворешна климатизација кола со номинална фреквенција од 50Hz и номинален напон од 35kV~170kV. Тоа е клучен дел од опремата за обезбедување на безбедно и стабилно работење на електроенергетските системи и може да послужи и како основна единица за оваа серија на деривативни производи. Производите се произведени во строга согласност со IEC 62271-102 "Високонапонски AC исклучете ги прекинувачите и прекинувачите за заземјување“ и IEC 60694 „Општи технички услови за високонапонски разводни уреди и контролна опрема“, обезбедувајќи професионална експертиза и доверливост на производот.
Со хоризонтална ротациона преклопна структура, овој прекинувач може да се пофали со високи нивоа на изолација, силно загадување отпор, стабилни механички перформанси и удобна инсталација и одржување. Поддржува и рачно и електрична работа и може да се конфигурира со прекинувач за заземјување по потреба. Прилагодлив е на суровиот надворешен простор средини како што се големи надморски височини, ниски температури и големо загадување. Како доверлив снабдувач, Usune строго се придржува до меѓународните стандарди и ригорозно го контролира квалитетот на производот за да им обезбеди на клиентите висок квалитет, безбедни и издржливи прекинувачи за исклучување.
Надворешниот рачен моторизиран прекинувач за изолација е широко користен во системи за пренос и дистрибуција на енергија на отворено во електроенергетските мрежи, индустриските и рударските претпријатија, урбаната градба и производството на нова енергија. Тоа е погоден за апликации кои бараат честа изолација на струја и безбедносно одржување, и е особено добро прилагоден за сурови надворешни средини, ефикасно обезбедувајќи континуитет и безбедност на напојувањето.
Производот може да се пофали со одлични технички перформанси и покрива различни спецификации. Нејзините основни параметри се
како што следува:
- Номинален напон: 35kV~170kV
- Номинална струја: 630A~2500A
- Оценета струја за краткотрајно издржување: 20kA/s~50kA/s
- Оценета струја за издржување на врв: 50kA~125kA
- Отпорност на главното коло: ≤125μΩ (варира во зависност од моделот)
- Едноминутна моќност со фреквенција на издржување напон: 80kV~200kV
- Напон на издржување на импулси на молња: 115kV~860kV (варира во зависност од моделот и прекинувачот за заземјување)
- Работен механизам: Рачен (CS11, CS17D, CS14G серија) или електричен (тип CJ2)

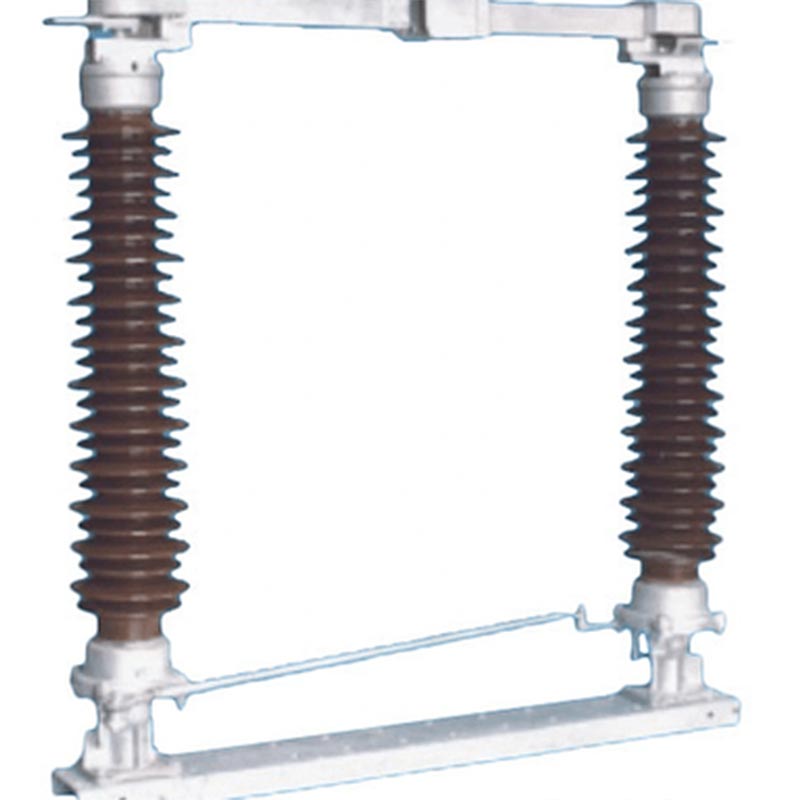

Прирачникот за надворешен прекинувач за изолација Motorized користи структура за ракување со двоен столб. Секоја фаза се состои од база, пост изолатори, излезни терминали и контакти. Двата столбни изолатори се монтирани паралелно еден на друг лежишта на двата краја на основата и нормално на основата. Главниот проводен дел се ротира приближно 90° со столбните изолатори. Средниот контакт се одликува со самочистичка ротирачка структура, која ја отстранува прашината и нечистотија од контактот при отворање и затворање, обезбедувајќи сигурен контакт. Ротирачките делови прифаќаат запечатени, Дизајн без одржување, а компонентите за пренос користат игли од не'рѓосувачки челик и молибден Најлонски чаури што содржат дисулфид, кои се отпорни на корозија и не 'рѓа.
Контактните прсти користат нов тип материјал со висока јачина, висока спроводливост и висока еластичност. Тие се потпираат на нивната сопствена еластичност за прицврстување на контактите, избегнувајќи неуспех на контактот предизвикан од корозија на пружината и топлинско жарење. Оваа структура на спроводлива компонента има добиено патент за национален корисен модел.
Прилагодлив на надморска височина ≤2000m, температури на околината -40℃ до +40℃, брзина на ветерот ≤34m/s и сеизмички интензитет ≤8 степени. Растојанието на прикрадување ги исполнува барањата од класа III или IV на GB/T5582. Силна отпорност на загадување и глазура (дебелина на мраз ≤10mm).
Поддржува и рачна и електрична работа, може да се избере по потреба. Рачниот механизам е лесен за ракување, додека електричниот механизам (тип CJ2) е управуван од мотор со наизменична струја преку редуктор, кој нуди висока ефикасност и перформанси за заштеда на труд.
Кога е опремен со прекинувач за заземјување, главното проводно коло и прекинувачот за заземјување се сигурни испреплетени, осигурувајќи дека прекинувачот за заземјување не може да се затвори кога главното коло е затворено и обратно, спречување на случајно работење.
Фазно-фазните и вертикалните поврзувачки прачки усвојуваат структура за стегање, елиминирајќи ја потребата од иглички и заварување, што резултира со висока ефикасност на инсталацијата. Ротирачките делови не бараат одржување, што ја поедноставува рутината инспекции и одржување, со што се намалуваат долгорочните оперативни трошоци.

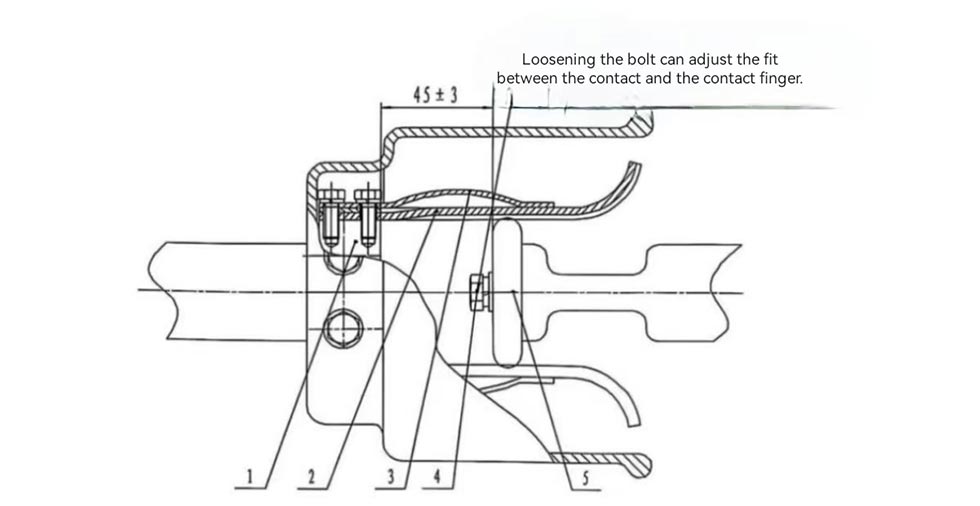

1. Основа за допир со прст
2. Допир со прст
3. Магнетна плоча за заклучување
4. Болт
5. Контакт
Слика 2 Шематски дијаграм на доминантни електрични контактни точки

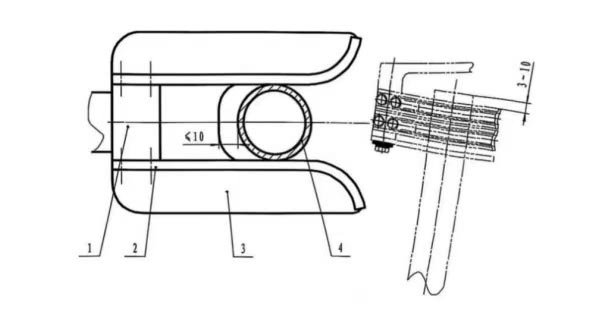

1. Статичка контактна глава на заземјен нож
2. Контактен прст
3. Плоча за позиционирање
4. Цевка со мелен нож
Слика 3 Шематски дијаграм на положбата на цевката за заземјување и плочата за позиционирање
Слика 4 Дијаграм за подигнување
Студија на случај: Проект за електрична мрежа за висока надморска височина во Западна Кина
Компанија за електрична мрежа во западна Кина презема проект за надградба на далновод од 110 kV. Се наоѓа на ан надморска височина од 1800 m, проектот доживува просечна годишна температура од -15℃ до 25℃, чести силни ветрови и обилни снежни врнежи во зима. Проектот ги избра Usune GW4(A)-126(D)(W)/1250 прекинувачи за исклучување (опремени со CJ2 електрични механизми за работа и прекинувачи за заземјување). Во текот на изминатите три години, производот се покажа одлична еколошка приспособливост, без оштетување на изолаторот или прегревање од контакт. Отворање и затворање операциите се непречени, и сè уште може да работи нормално дури и со акумулација на мраз од 8 mm во зима, што обезбедува стабилна работа на електричната мрежа. Како производител, Usune обезбеди упатства за инсталација на лице место и редовно услуги за одржување на проектот, заработувајќи високи пофалби од клиентот.
А1: Главната причина за зголемениот рачен работен вртежен момент е тоа што маслото за подмачкување во ротирачките делови на преносниот систем се исуши, стана валкан или игличките на вратилото се 'рѓосани, што доведува до зголемен пренос отпор. Решение: Прво, прекинете ја работата. Откако ќе се потврди дека изолациониот прекинувач е во отворена положба и на високонапонскиот вод е заземјен, расклопете ги ротирачките делови, исчистете ја акумулираната нечистотија и 'рѓа и нанесете соодветна количина на лубрикант. Ако проблемот продолжи, контактирајте го тимот за постпродажна услуга на Usune професионална поправка. Фабриката Usune има професионален персонал за поправка и резервни делови за да обезбеди навремена поддршка.
А2: Може да се користи во области со блага до умерена хемиска корозија. Клучни мерки на претпазливост: 1. Информирајте го добавувачот на ниво на корозија на околината при нарачка. Usune ќе го приспособи антикорозивниот третман (како што е топло натопување поцинкување на компоненти од армиран челик и избор на специјални антикорозивни изолатори); 2. Редовно чистете површината на изолаторите и проводните делови за отстранување на корозивни материи; 3. Скратете ја рутинската проверка циклус, фокусирајќи се на проверка на контактната површина и состојбата на изолаторот и навремено заменете ги оштетените делови. За области со тешка хемиска корозија, консултирајте се со техничкиот оддел на Usune за приспособени решенија.
Секој Usune Isolation Switch Outdoor Manual Motorized е опремен со комплетни додатоци за инсталација и оперативен механизам нарачан од клиентот, заедно со сертификат за производ, прирачник за инсталација и работа, и листа на додатоци. Како добавувач вкоренет во Кина, Usune има сеопфатен систем за производство и пост-продажба: фабриката има строг процес на проверка на квалитетот за да се осигура дека секој производ е квалификуван пред да замине фабрика; тимот за услуги по продажбата обезбедува упатства за инсталација на лице место, дебагирање, одржување и друго услуги, одговарајќи на потребите на клиентите 24 часа на ден, и е посветена на обезбедување производи со висок квалитет и внимателна услуга за клиентите дома и во странство, градејќи долгорочни и стабилни кооперативни односи.
