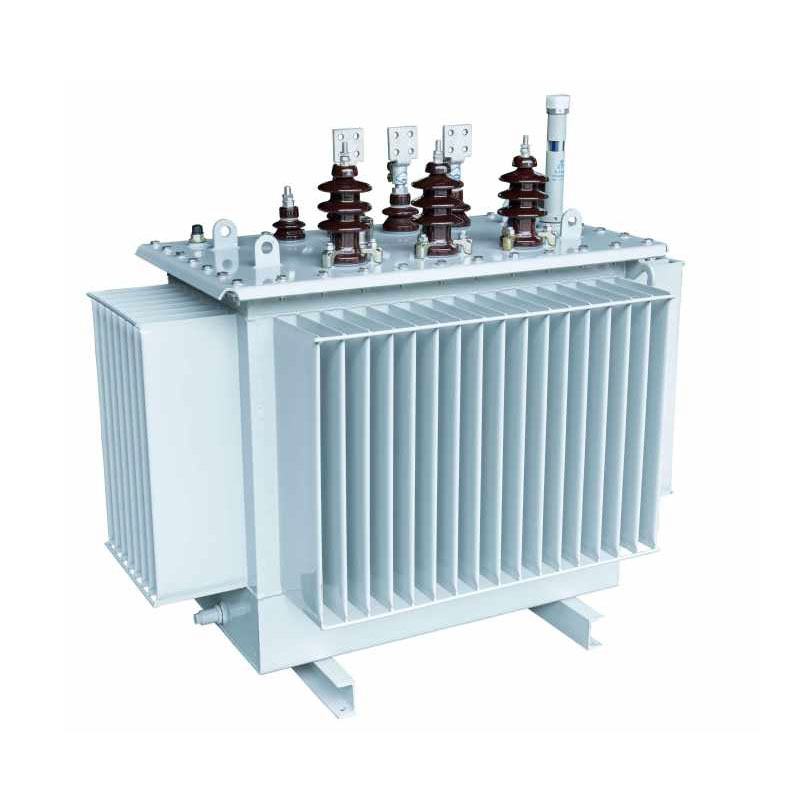

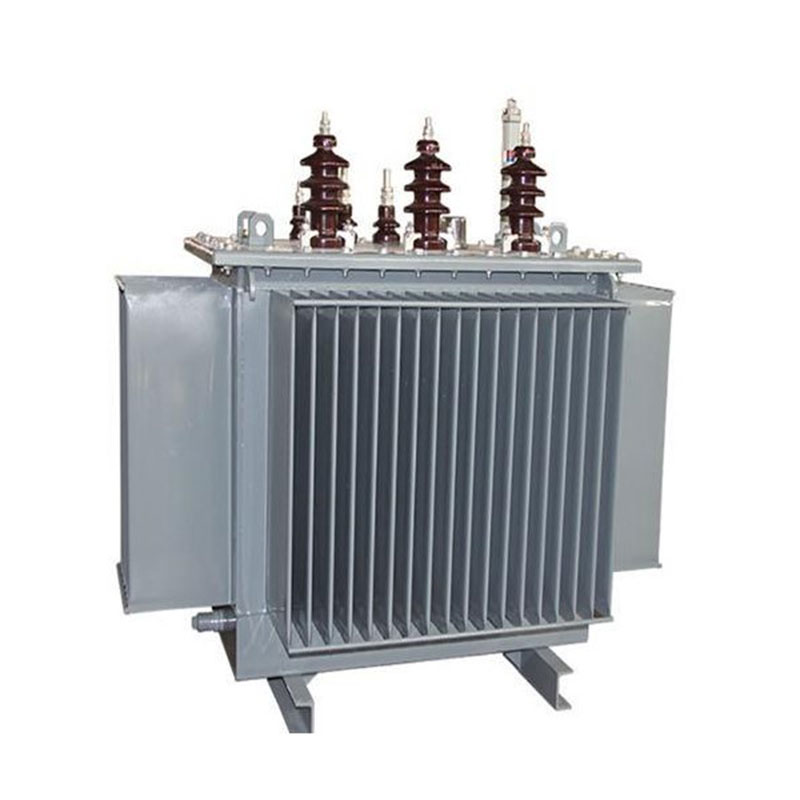

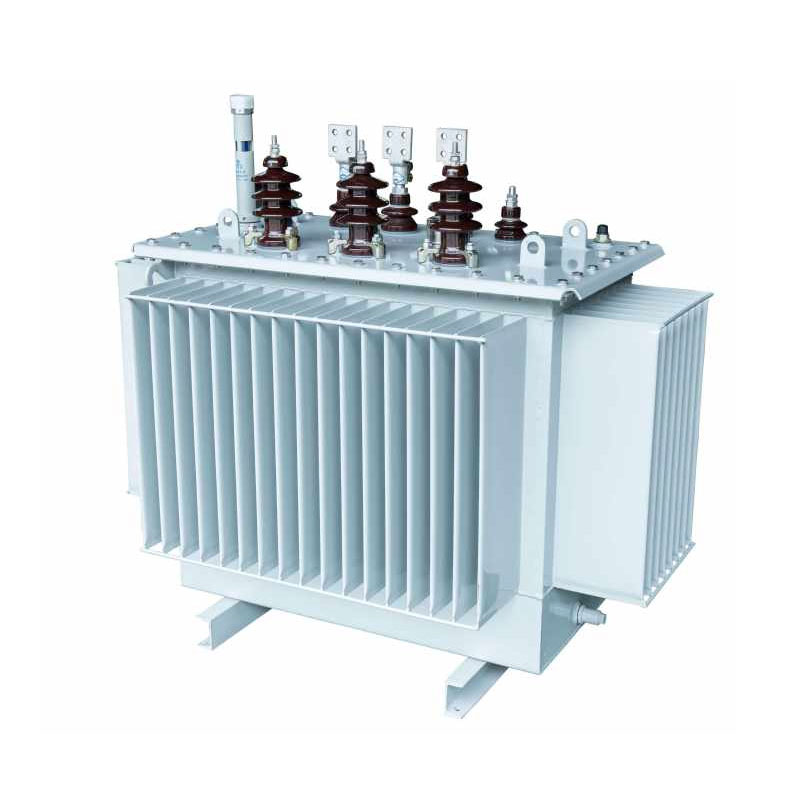

Трофазен трансформатор со потопено масло од 4000KVAT

Трофазниот трансформатор со масло Usune 4000kVA ги покрива трите напонски нивоа од 10kV, 20kV и 36 kV, што претставува надграден дистрибутивен трансформатор со висока ефикасност и заштеда на енергија. Оддалечување од традиционалното Структури на јадрото со наредени ламинирања, усвојува рамностран триаголен распоред на јадрото на рането 3D. Овој дизајн резултира со а пресек на јадрото на столбот што се приближува до круг, цврсто намотување и магнетно коло без празнини, во основа решавање на заедничките проблеми кои се наоѓаат во традиционалните трансформатори како што се трифазна нерамнотежа, високи работни загуби и прекумерна бучава.

Поддржан од стандардизирани производни линии и ригорозни системи за контрола на квалитетот, производот нуди силна животна средина приспособливост и висока оперативна стабилност. Ги задоволува долгорочните, сигурни барања за напојување на комплексот сценарија - вклучително и надградба на мрежата, индустриско производство и интеграција на монтажни трафостаници - додека се испорачува одлични придобивки за заштеда на енергија и економска вредност.

Основни структурни карактеристики и предности на производот

1. Оптимизирана структура на јадрото: Ултра ниска загуба и тивко работење

Јадрото е изработено од лимови од силикон челик ориентирани кон зрно со висока чистота, обработени со употреба на увезен германски Георг опрема за вкрстување. Користи прецизен процес на спојување од 45° и повеќестепен кружен пресек структура формирана со ламиниране, ефикасно намалувајќи ги загубите од магнетно истекување и хистереза. Рамностранецот триаголен распоред гарантира дека магнетните патеки за сите три фази се еднакви и минимизирани. Со целосно елиминирање на воздушните празнини на магнетното коло, дизајнот значително ги намалува загубите без оптоварување и работен шум, ја потиснува третата хармонична генерација и постигнува прецизен трифазен баланс на моќност.

2. Дизајн за засилена намотка со супериорна отпорност на краток спој и удар

Високонапонскиот калем користи цилиндричен дизајн на намотување, додека нисконапонскиот калем ги поддржува двете цилиндрични и процеси на намотување на фолија. Оптимизираната структура на серпентина обезбедува рационална дистрибуција на магнетно коло, значително ја зголемува отпорноста на трансформаторот на удари и преоптоварувања од краток спој, со што ефикасно спречување на деформација на серпентина или дефект на опремата предизвикана од флуктуации на мрежата. Концентрична структура на намотување ја подобрува целокупната структурна стабилност, обезбедувајќи сигурна и стабилна работа при долгорочни услови на оптоварување.

3. Брановидни резервоари отпорни на корозија дизајниран за тешки услови и долг работен век

Резервоарот е изработен од високопрецизен ладно валани челик со помош на специјализирано производство на брановидни резервоари Георг линија. Површината е обложена со петрохемиски, специјализиран антикорозивен финиш кој е отпорен на масло и хемиска корозија, што го прави погоден за различни сурови индустриски работни средини. Интегрираниот брановидна структура обезбедува ефикасна дисипација на топлина и автоматски го сместува термичкото проширување и контракција на трансформаторското масло; дополнително, внатрешниот дизајн изолиран со воздух ефикасно го забавува стареењето на изолационото масло, со што значително се продолжува севкупниот работен век на опремата.

4. Изолациона структура од класа А која обезбедува висок оперативен безбедносен фактор

Трифазниот трансформатор потопен со масло од 4000 kVA користи изолациона структура од класа А насекаде. Со високо- и нисконапонски намотки наредени концентрично, јазот меѓу намотките користи дизајн кој комбинира картонски ракави и мали празнини за масло за оптимизирање на системите за внатрешна изолација и дисипација на топлина. Ова ефикасно го подобрува јачината на изолацијата на опремата, ги елиминира инцидентите на дефект на изолацијата и обезбедува континуирано, безбедно работење при номинално оптоварување и услови на умерено преоптоварување.

Тип на производ

Заштеда на енергија, намалување на јаглеродот и економски придобивки

Трифазниот трансформатор со потопено масло Usune 4000kVA може да се пофали со одлични перформанси за заштеда на енергија. Годишно работење трошоците и емисиите на јаглерод може точно да се пресметаат со користење на стандардни индустриски формули, обезбедувајќи поддршка за податоци за проектни енергетски проценки и буџетирање на трошоците:

1. Формула за годишни трошоци за електрична енергија: Годишен трошок за електрична енергија (CNY/година) = [Загуба без оптоварување (kW) + Загуба на оптоварување (kW) × (Просечна Стапка на оптоварување)²] × 365 дена × 24 часа × Цена на електрична енергија
2. Формула за годишна емисија на јаглерод: Годишни емисии на CO₂ = [Загуба без оптоварување (kW) + Загуба на оптоварување (kW) × (Просечна стапка на оптоварување)²] × 365 дена × 24 часа × Фактор на емисија на јаглерод (kg-CO₂/kWh)

Во споредба со традиционалните трансформатори со ист капацитет, овој производ има помали загуби без оптоварување и оптоварување. Во сценарија кои бараат долгорочно континуирано работење - како што се индустриското производство и урбаните електрични мрежи - тоа ефективно ги намалува трошоците за електрична енергија и ги намалува емисиите на јаглерод. Целосно е во согласност со стандардите за заштеда на енергија на мрежата и зеленото барања за индустриско производство, обезбедувајќи извонредни економски и еколошки придобивки.

Технички параметри

Трифазен дистрибутивен трансформатор потопен во масло од 10 kV серија S11

Забелешка: За трансформатори со номинален капацитет од 500 kVA и подолу, загубата на оптоварување над рампата во табелата е применливи на на Dyn11 група за поврзување, а загубата на оптоварување под рампата е применлива за групата за поврзување Yyn0.

10kV серија S13 трифазен ол-потопен дистрибутивен трансформатор

Трифазен дистрибутивен трансформатор потопен во масло од 10kV серија S14

Референца на проектот

Проект за лансирање ракета Cas-space

Тест извештај

Практични инженерски апликациски случаи

Случај 1: Проект за дистрибуција на електрична енергија за текстилен индустриски парк

Голема текстилна групација во Шандонг работи со своите производствени линии постојано во текот на целата година, барајќи исклучително високи барања стабилност на напојувањето. Проектот користи повеќе Usune 4000kVA 10kV трансформатори потопени во масло за да се справи со основна дистрибуција на електрична енергија на паркот. Од пуштањето во работа, опремата работи непречено со низок шум и низок шум потрошувачката на енергија. Ги реши претходните проблеми - како што се трифазната нестабилност на напонот и високата потрошувачка на енергија поврзани со застарени трансформатори - со што ефективно се намалуваат годишната електрична енергија и О&М на претпријатието трошоците и истовремено обезбедувајќи стабилно напојување за производните линии на текстил.

Случај 2: Проект за поддршка на урбани монтажни трафостаници

За проект за надградба на електричната мрежа во крајбрежен град во јужна Кина, Usune 4000kVA 20kV трансформатори потопени во масло беа избрани за опремување на монтажни трафостаници. Се одликува со компактна структура и силна околина приспособливост, производот совршено се вклопува во компактните урбани распореди и издржува сложено работење на отворено услови. Опремата работи безбедно повеќе од две години без хармонични пречки и со стабилна излезниот напон, значително подобрување на квалитетот на напојувањето за урбаните комерцијални и станбени области и олеснување на ефикасното спроведување на надградбата на градската мрежа.

Најчесто поставувани прашања

П1: Кои оценки за напон и сценарија за примена поддржува трансформаторот потопен во масло Usune 4000kVA?

Овој производ поддржува три оценки на мејнстрим напон-10kV, 20kV и 36kV-кои ги покриваат стандардните цивилни и индустриски сценарија за дистрибуција на електрична енергија. Тој е особено добро прилагоден за надградби на урбаните и руралните мрежи и напојувањето за индустриски и рударски претпријатија. Беспрекорно се интегрира со модуларни трафостаници и префабрикувани контејнери трафостаници, демонстрирајќи исклучителна разновидност низ апликациите.

П2: Кои се клучните предности за заштеда на енергија на овој производ во споредба со традиционалните трансформатори?

Производот се одликува со 3D рамностран триаголна структура на јадрото на раната; магнетното коло е без празнини, со трифазните магнетни патеки се и најкратки и еднакви по должина, што драстично го намалува безоптоварувањето и магнетните загуби од истекување. Во комбинација со прецизно сечење на лим од силициум челик и оптимизирана структура на намотка, го минимизира оперативна потрошувачка на енергија и бучава. Долгорочното работење дава значителни намалувања на трошоците за електрична енергија и емисии на јаглерод, целосно усогласени со стандардите на државната мрежа за ефикасност на зелената енергија.

П3: Како функционира 4000kVA трифазниот трансформатор потопен со масло во однос на еколошката приспособливост и работен век?

Опремата користи изолација од класа А и индустриски антикорозивни премази, овозможувајќи и да издржи масло контаминација, хемиска корозија и температурни флуктуации - што го прави погоден за различни тешки работи услови. Резервоарот за брановидно масло ја изолира единицата од воздух, ефикасно го одложува стареењето на изолационото масло и намалување на фреквенцијата на менување на маслото и одржување. Под стандардни работни услови, трансформаторот нуди a долг работен век и ниски трошоци за одржување, обезбедувајќи стабилни перформанси во различни средини како што се индустриските производствени капацитети и надворешни електрични мрежи.
