Внатрешен вакуумски прекинувач со висок напон

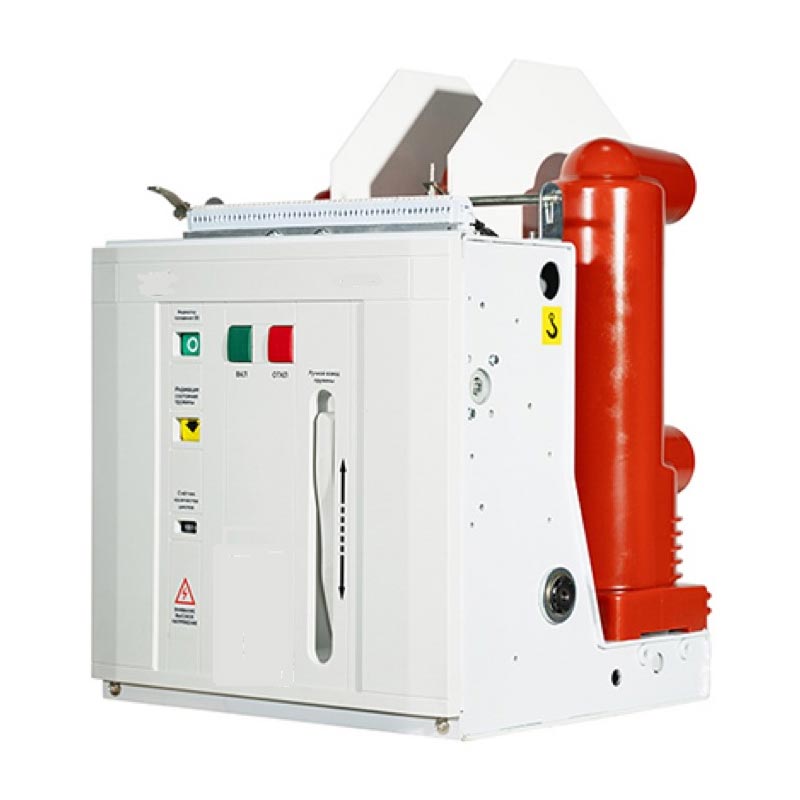

Внатрешниот вакуумски прекинувач со висок напон на Usune VS1(ZN63)-12 е основна електрична заштита и контрола уред за 12kV електроенергетски системи. Интегриран дизајн на механизмот со пружина и телото на прекинувачот ги намалува средните преносни врски, ја намалува потрошувачката на енергија и бучавата и ја подобрува работата на производот сигурност. Главното коло користи интегрално зацврстени столбови, со што се постигнува минијатуризација на прекинувачот, подобрување на приспособливоста на животната средина и работниот век и овозможување работа без одржување во повеќето сценарија.

Предности на производот

1. Висока доверливост

Прекинувачот за вакуум е надолжно инсталиран во тубуларен изолациски цилиндар направен со епоксидна смола APG, обезбедувајќи одлична отпорност на лазење и ефикасно спречување на акумулација на прашина и надворешни пречки. Тоа може да работи стабилно дури и во влажни и силно загадени средини.

2.Флексибилна конфигурација

Може да биде дизајнирана како фиксна единица за инсталација или опремена со наменски активирач за да формира единица за фиока. Тоа совршено се совпаѓа со расклопната опрема од типот на фиока централно монтирана од типот KYN28A-12 (GZS). Фиксниот тип може да се користи и во фиксната разводна опрема од серијата XGN.

3.Прилагодлив на честото работење

Искористувајќи ги уникатните предности на вакуумскиот прекин, тој е особено погоден за сценарија кои бараат честа работа со номинална работна струја и повторен прекин на струјата на куса врска, што нуди силна практичност.

4. Усогласеност со Стандард

Строго се придржува до GB/T1984-2014 „High Voltage Circuit Breakers“, JB3855-1996 „3,6~40,5kV внатрешен висок напон Вакуумски прекинувачи“, DL/T403-2000 „12~40,5kV Вакуумски прекинувачи за нарачка на технички услови“ и IEC62271-100:2008 стандарди, обезбедувајќи авторитативно обезбедување на квалитет.

Технички параметри

Структура и функција

1. Целокупната структура

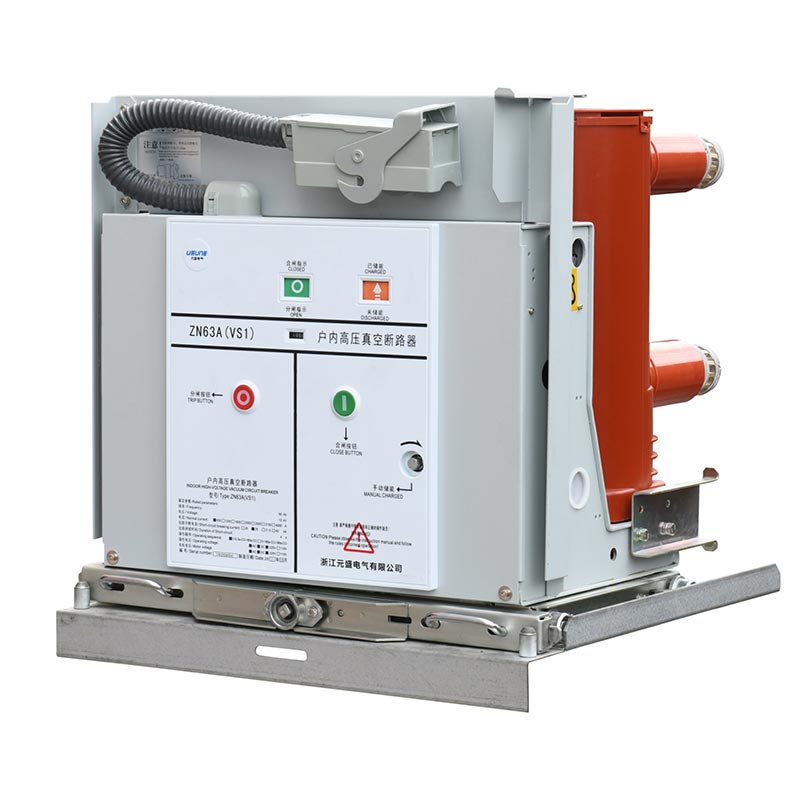

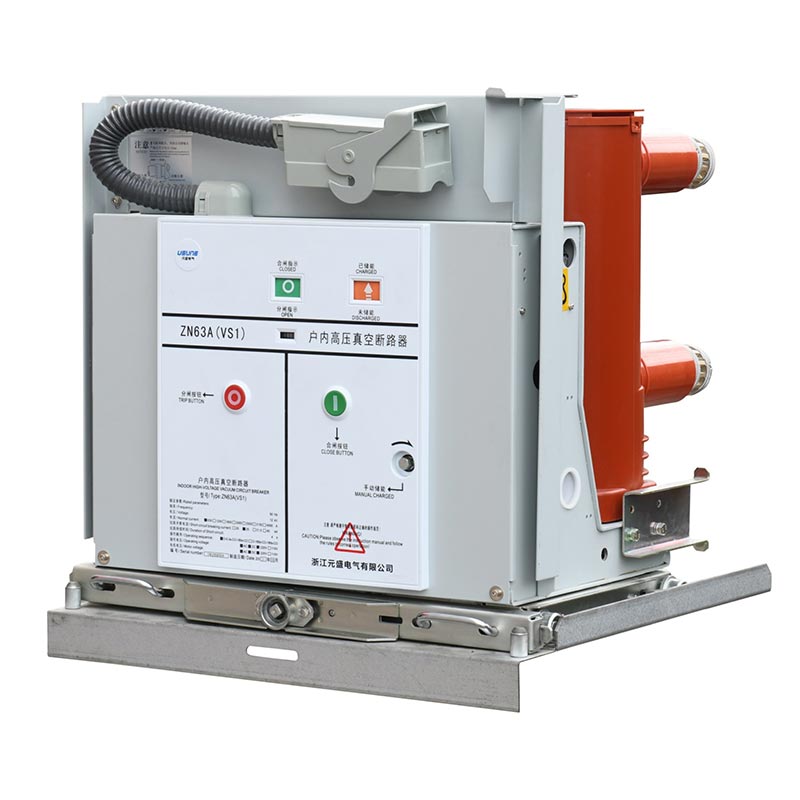

Внатрешниот високонапонски вакуумски прекинувач Usune VS1(ZN63)-12 прифаќа интегрирана структура со оперативниот механизам и комора за гаснење лак наредени напред и назад. Главното проводно коло е трифазно структура монтирана на подот. Овој уникатен дизајн значително ја намалува акумулацијата на прашина на комората за гаснење лак површина, спречувајќи ја комората за гаснење на вакуумскиот лак да биде под влијание на надворешни фактори. Дури и во влажни и силно загадени средини, одржува одличен отпорен напон и висока отпорност, надминувајќи ги сличните перформанси производи.

2. Структура на оперативен механизам

Механизмот за работа е рамномерен механизам што управува со пружини со рачно и електрично складирање на енергија функции. Работниот мотор се наоѓа во кабинетот пред комората за гаснење на лакот. Кабинетот е поделени на пет простори за склопување со четири средни прегради, од кои секоја е сместено складирање на енергија, пренос, исклучување и тампон компоненти на работниот механизам. Интегриран дизајн на комората за гаснење лак а механизмот за работа обезбедува висок степен на усогласување помеѓу перформансите на механизмот за работа и Барањата за отворање и затворање на комората за гаснење лак, намалување на вишокот компоненти, намалување на енергијата потрошувачка и бучава, како и подобрување на оперативната сигурност на прекинувачот.

Оперативна средина

1. Амбиентална температура: максимална +40℃, минимална -15℃
2. Влажност на околината: Дневна просечна релативна влажност ≤95%; Месечна просечна релативна влажност ≤90%; Дневен просек притисок на водена пареа ≤22×10-3MPa; Просечен месечен притисок на водена пареа ≤1,8×10-3MPa
3. Надморска височина: Не поголема од 1000м
4. Сеизмички интензитет: Не поголем од 8 степени
5. Атмосферска средина: Нема значителна прашина, чад, корозивни или запаливи гасови, пареи или прскање со сол загадување на околниот воздух.

Забелешка: Доколку се надминат горенаведените услови за нормална работна средина, консултирајте се со нашиот производител во однапред за да го прилагодите производот според реалните работни услови.

Инсталација и пуштање во употреба

1. Проверете го прекинувачот за оштетување за време на транспортот и складирањето. Ако се открие каква било штета, престанете да го користите веднаш и контактирајте го нашиот добавувач за поддршка по продажбата.
2. Отстранете ја нечистотијата (особено од површината на изолацијата). Нечистотијата создадена за време на транспортот или складирањето може да влијае изолационите перформанси на производот, па дури и може да предизвика безбедносни опасности.
3. Рачно ракувајте со прекинувачот според прописите за складирање енергија, затворање и отворање, набљудувајќи дали статусот на складирање енергија и индикаторите за позиција на отворено/затворање се нормални.
4. Работете со прекинувачот користејќи го оперативното напојување за складирање на енергија, затворање и отворање, набљудувајќи дали статусот на складирање енергија и индикаторите за позиција на отворено/затворање се нормални.
5. Работење на прекинувачот од типот на рачна количка: вметнете ја рачката за туркање во отворот за туркање, свртете ја во насока на стрелките на часовникот во напредува, и обратно од стрелките на часовникот за да се повлече, со вкупен напреден удар од 300±3mm; во отворена положба, непречено поместете го во работна или тест позиција, вртејќи ја рачката 30 пати со средна брзина додека не се слушне звукот „клик“, што покажува дека е во правилна положба (не употребувајте прекумерна сила за да избегнете оштетување на механизмот за туркање) и истовремено, ќе се поврзе соодветното коло на индикаторот за позиција.

Забелешка: Ако е избран уред за затворање, мора да се приклучи напојувањето на колото за блокирање отклучете го пред да го затворите колото.

Случај за апликација од реалниот свет

Студија на случај: Проект за дистрибуција на електрична енергија за урбан трговски комплекс

Комерцијален комплекс од 150.000 ㎡ (со интегрирање на трговски центар, деловна зграда и хотел) во основната деловна област од Хангжу, Кина, бараа високонапонски прекинувачи со стабилни перформанси, приспособливост на чести работа и висока безбедност за да се обезбеди континуитет на целокупното напојување. По споредувањето на различни опции, на клиентот го избра Usune VS1-12/630-25 Внатрешен високонапонски вакуумски прекинувач од типот на рачна количка, распоредувајќи 20 единици да се справи со заштита од краток спој и контрола на оптоварувањето на високонапонскиот систем за дистрибуција на електрична енергија во комплексот. Од пуштањето во работа, тој работи стабилно без никакви дефекти, со намалување на времето за изолација на дефекти на 0,3 секунди, ефикасно обезбедувајќи нормално функционирање на електричната опрема и заработувајќи високи пофалби од клиентот.

Најчесто поставувани прашања

П1: Што ако внатрешен високонапонски вакуумски прекинувач се користи во средина надвор од нормалниот опсег?

A1: Ако вистинската работна средина ги надминува нормалните услови (како што се надморска височина над 1000 m, температура на околината под -15℃ или над +40℃, итн.), неопходно е однапред да се консултирате со нашиот производител. Нашата фабрика ќе приспособете ги производите врз основа на вистинските еколошки параметри, како што се подобрување на перформансите на изолацијата и оптимизирање запечатувачки структури, за да се обезбеди стабилна работа во целната средина.

П2: Како да ги одржувате прекинувачите од серијата Usune VS1-12 за да го продолжите нивниот животен век?

A2: Производот прифаќа интегриран зацврстен столб и интегрирана структура, постигнувајќи работа без одржување при нормална употреба. Само периодични проверки на чистотата на површината на прекинувачот (особено изолацијата површина), отстранување на прашина и нечистотија и набљудување на индикаторите за положбата на отворено/затворање и статусот на складирање на енергија се задолжителни. Доколку се најдат некакви абнормалности, веднаш престанете да го користите производот и контактирајте го нашиот добавувач професионално одржување по продажбата за да се спречи понатамошно оштетување.

П3: Дали прекинувачите од серијата Usune VS1-12 се компатибилни со други марки на разводни уреди?

А3: Да. Производот е дизајниран според националните и меѓународните стандарди и е совршено компатибилен со Расклопна опрема од типот на фиока централно монтирана од типот KYN28A-12 (GZS) и фиксна опрема од серијата XGN. Понатаму, нашите производителот може да ги прилагоди димензиите и интерфејсите на производот според специфичниот модел на разводна опрема на клиент за да се обезбеди компатибилност. Пред да купите, доставете ги параметрите на разводната опрема на нашиот добавувач професионални совети за совпаѓање.
