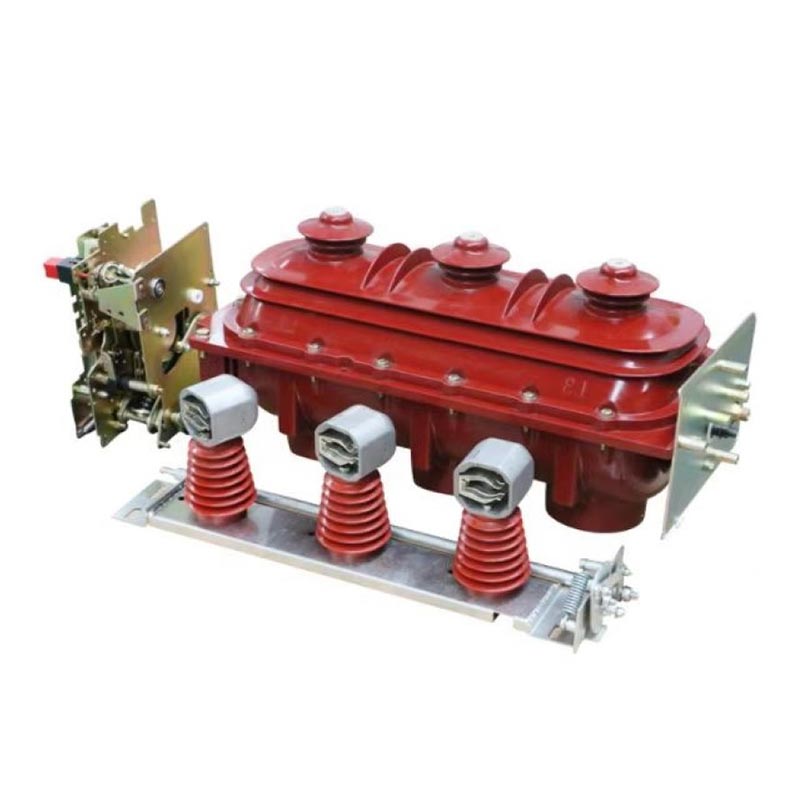

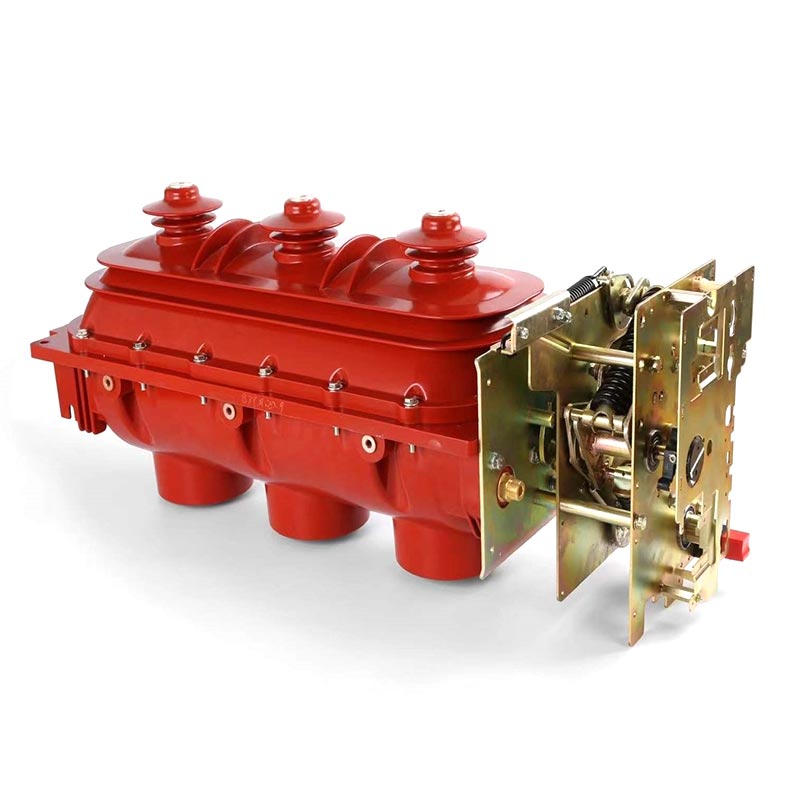

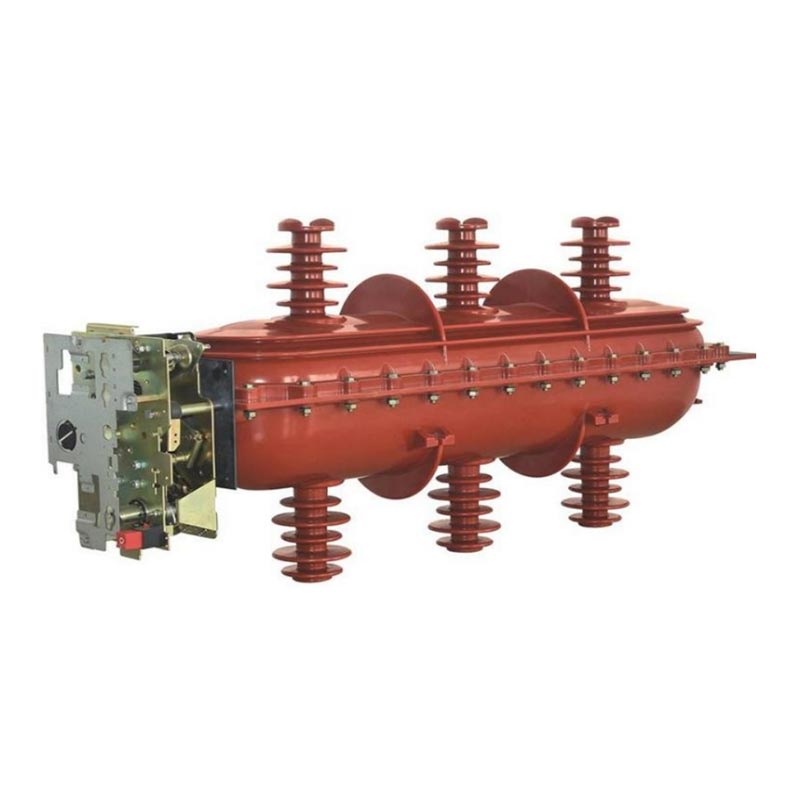

Прекинувачот Usune FLN36-40.5 за внатрешно оптоварување е основна високонапонска електрична компонента независно развиена и произведен од Zhejiang Usune Electric. Тој е специјално дизајниран за безбедно и ефикасно напојување дистрибуција има потреба од сценарија за номинален напон од 35 kV и е клучен дел од опремата во модерната дистрибуција на електрична енергија системи, особено погодни за прстенеста мрежа и двојни радијални системи за напојување, кои играат витална улога во обезбедувањето стабилен и безбеден пренос и дистрибуција на електрична енергија. Овој производ може самостојно да ги вклучува и исклучува струите на оптоварување и струи на преоптоварување, или може да се комбинира во серија со осигурувач за ограничување на струјата за да се замени прекинувачот. Прекинувачот за оптоварување се справува со префрлување на различни струи на оптоварување, додека осигурувачот за ограничување на струјата се справува со кршењето на тешки струи на преоптоварување и струи на краток спој, со што се постигнува повеќестепена заштита на електроенергетскиот систем. Нејзините компактната структура, лесната инсталација и работењето без одржување го прават идеален производ за урбана електрична мрежа надградби и оптимизација на дистрибуција на индустриска енергија.
Прекинувачот за прекин на оптоварување во затворен простор усвојува структура со двојни прекини, три позиции, ротирачки подвижни контактни структури, опремени со комора за гаснење лак со три позиции (отворено-затворање-земја), што обезбедува непречено префрлување при различни работни услови и подобрување на стабилноста на системот. Целокупниот дизајн на трифазна инсталација нуди добра синхронизација, помалку компоненти и погодно пуштање во работа и монтажа, намалувајќи ја тешкотијата на изградбата на лице место и одржување.
Прекинувачот користи горна и долна лиена обвивка од епоксидна смола за запечатено склопување. Главното коло и заземјувањето кола систем сите се сместени во рамките на школка, ефикасно изолирање на надворешната средина и спречување на прашина и корозија од влага. Високата изолациона цврстина на точките на прекин и големото растојание на лазење, заедно со оклопот за изедначување на напонот на излезните терминали, дополнително ја подобрува доверливоста на изолацијата и ги исполнува строги барања на високонапонските системи за дистрибуција на електрична енергија.
Одлични безбедносни перформанси. Во случај на дефект на внатрешен лак, слабата задна структура на надворешното куќиште ќе пукне, а вентилот за ослободување на притисокот на горниот дел од кабинетот ќе се отвори, исфрлајќи го прекумерниот проток на воздух надвор од кабинетот, спречувајќи оштетување на опремата и опасности за лична безбедност. Опремен со спојување со пет доказ функцијата, фундаментално ја елиминира погрешната работа, обезбедувајќи ја безбедноста на операторите и опремата.
Прекинувачот за прекин на оптоварување во затворен простор поддржува рачен и електричен режим на работа, флексибилно прилагодувајќи се на локацијата барања, нудејќи погодност и сигурност. Усвојува дизајн без одржување, со долги електрични и механички животен век, намалувајќи ги подоцнежните трошоци за одржување. Разводната опрема е целосно изработена од алуминиум-цинк плоча, која нуди отпорност на корозија и висока механичка сила, погодна за различни работни услови во затворен простор.
1. Висока безбедност на изолација: Користење на примарен дизајн на изолација со висок напон со висока маржа и IP33 рејтинг за заштита, ефикасно го подобрува нивото на безбедност на изолацијата на предниот работен простор заштита на личната безбедност на операторите.
2. Широка применливост: Погоден за компактни, минијатуризирани и често управувани сценарија, широко користени во урбани енергетски мрежи, индустриска и комерцијална дистрибуција на електрична енергија и поврзување со нова енергетска мрежа, задоволувајќи различни потреби во различни сценарија.
3. Интегриран дизајн: Компактен дизајн на комбиниран прекинувач, интегрирање на изолациониот прекинувач и функциите за заземјување, намалување на окупацијата на просторот на опремата и олеснување на интеграцијата на системот за дистрибуција на електрична енергија.
4. Висока доверливост: Вработува прекинувач за оптоварување со висока доверливост SF6. Притисокот на гасот SF6 е низок, работата е сигурна и животниот век на задржување на гасот може да достигне 20 години, со што се елиминира потребата од често надополнување на гасот и се обезбедува долгорочна стабилна работа.
| бр. | Ставка | Единица | Параметар |
| 1 | Номинален напон | kV | 40.5 |
| 2 | Оценета струја | A | 630 |
| 3 | Номинална фреквенција | Hz | 50/60 |
| 4 | Моќ-фреквенција Издржлив напон | kV | 95/110 |
| 5 | Молњачки импулс издржи напон | kV | 185/215 |
| 6 | Оценета краткотрајна пробивачка струја (највисока) | kA | 50 |
| 7 | Номинална струја на прекин на затворена јамка | A | 630 |
| 8 | Оценета активна струја на прекин на оптоварувањето | A | 630 |
| 9 | Оценета струја за пренос | A | 1000 |
| 10 | Оценета струја за издржување на краток спој | kA | 20 |
| 11 | Отпорност на главното коло | μΩ | 85 |
| 12 | Механичка издржливост | Тајмс | 2000 |
| 13 | Годишна стапка на истекување на гас | % | ≤0,1 |
Овој прекинувач за внатрешно оптоварување користи гас SF6 како медиум за гаснење на лак, кој има одлично гаснење на лак и перформансите на изолацијата. Кога прекинувачот ја прекинува струјата, веднаш се генерира лак по одвојувањето на подвижните и неподвижните контакти. Воден од магнетното поле на постојаниот магнет, лакот се движи брзо и е издолжен, додека континуирано се јонизира и се лади од гасот SF6, што на крајот се гаси кога струјата преминува нула, постигнувајќи безбеден и брз прекин на струјата.
Растојанието на двојната точка на прекин обезбедува високи нивоа на изолација и кршење на изолацијата. Користење на постојан магнет принципот на ротирачки лак, се одликува со ниска оперативна потрошувачка на енергија, способност за силен лак за гаснење и минимално контактно абење, ефикасно продолжување на електричниот век на прекинувачот.
За да се обезбеди стабилна работа на производот, мора да се исполнат следните услови за инсталација и употреба:
1. Висина: Не поголема од 1000 метри (посебните барања мора да се наведат при нарачката);
2. Температура на околината: -25℃～+40℃;
3. Релативна влажност: Дневна просечна ≤95%, месечен просек ≤90%;
4. Сеизмички интензитет: не надминува класа Б;
5. Амбиентален воздух ослободен од сериозно загадување како што се прашина, чад, хемиски корозивни материи, запаливи гасови, бензин и
сол спреј.
Како професионален производител на високонапонска електрична опрема во Кина, Ју Шун Електрик обезбеди FLN36-40.5 Прекинувачи за прекин на оптоварување во затворен простор за голем проект за надградба на урбана електрична мрежа во Источна Кина. Проектот вклучен 35 kV дистрибутивни линии во осум урбани области, покривајќи станбени области, трговски центри и индустриски паркови, со исклучително високи барања за стабилност и безбедност на напојувањето.
Пред надградбата, постојната разводна опрема страдаше од лоша изолација, често одржување и ниска безбедност, неуспехот да ги задоволи потребите на развојот на урбаната електрична мрежа. По изборот на овој производ, проектот постигна три главни подобрувања: Прво, дизајнот за испреплетување и гаснење со лак со пет доказ ја намалува погрешната работа и дефекти на лакот, подобрување на безбедноста на системот; второ, дизајнот без одржување го намалува месечното време за одржување за 80%, намалување на трошоците за работа и одржување; и трето, компактната структура се прилагодува на внатрешниот простор за инсталација на урбаните трафостаници, олеснувајќи ја интеграцијата на системот за дистрибуција на електрична енергија. Производот доживеа нула дефекти за повеќе од две години работа, обезбедувајќи стабилно напојување за над 500.000 жители и над 300 бизниси, заработувајќи високо признание од сопственикот на проектот и локалниот оддел за напојување. Usune Electric, како снабдувач, обезбеди сеопфатни услуги по продажбата, вклучувајќи насоки за инсталација на лице место и техничка обука.
A1: Производот прифаќа дизајн без одржување со долг електричен и механички животен век. Гасот SF6 животот на задржување може да достигне 20 години. Во нормални услови на употреба, не е потребно редовно одржување; само периодични Потребни се проверки на куќиштето на опремата, механизмот за работа и притисокот на гасот (ако е потребно). Сите производи на Usune подлежете на ригорозно тестирање на квалитетот пред да ја напуштите фабриката за да се обезбеди животен век и доверливост на производот.
А2: Основната разлика е во тоа што прекинувачите за прекин на оптоварувањето главно се користат за вклучување и исклучување на струи на оптоварување и преоптоварување струи, додека традиционалните прекинувачи може дополнително да ги прекинат струите на куса врска. Овој производ, во комбинација со осигурувач за ограничување на струјата во серија, може да го замени прекинувачот: одговорен е прекинувачот за оптоварување за вклучување и исклучување на различни струи на оптоварување, додека осигурувачот за ограничување на струјата се справува со големо преоптоварување и прекин на струјата на куса врска. Погоден е за прстенести мрежи од 35 kV и двојни радијални системи за напојување (како како градски гранки на електричната мрежа, индустриски и комерцијални дистрибутивни простории итн.), намалувајќи ги трошоците за опрема додека обезбедување на безбедноста на системот. Како професионален производител во Кина, Yushun Electric може да обезбеди професионална техничка насоки за помош на клиентите при изборот на соодветни решенија.
