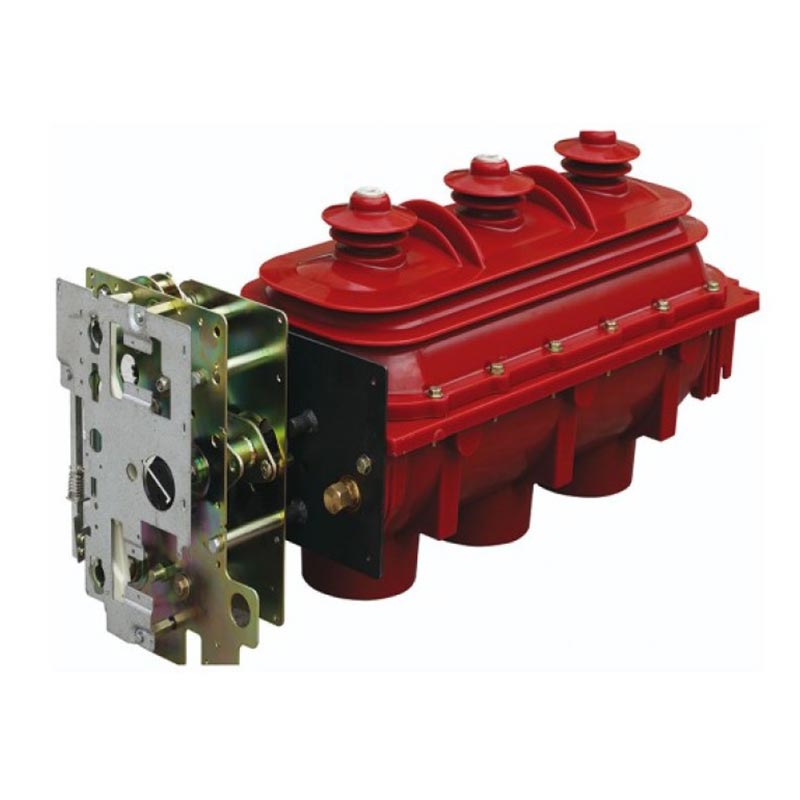

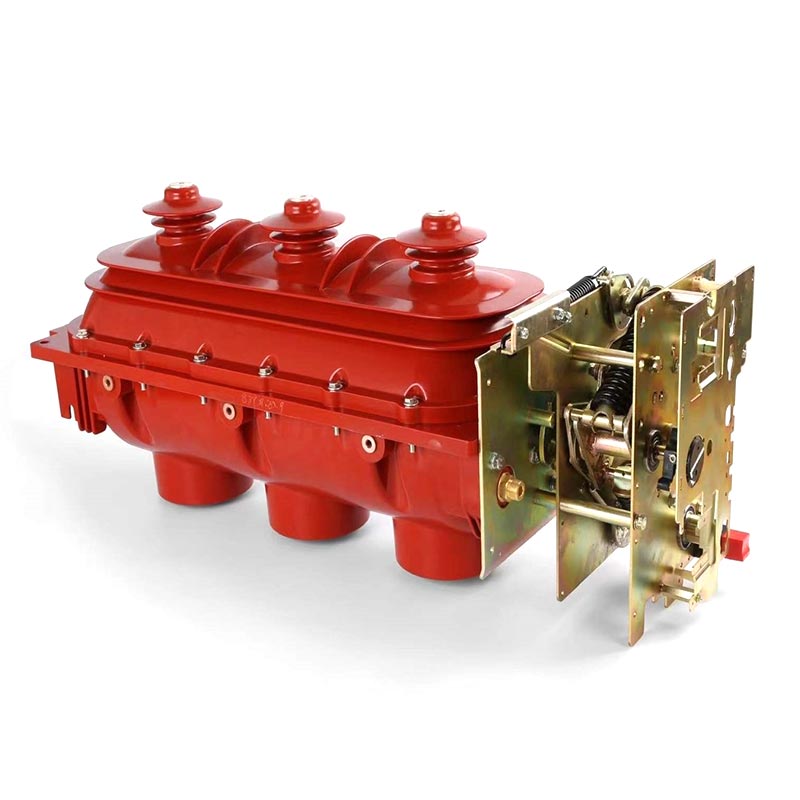

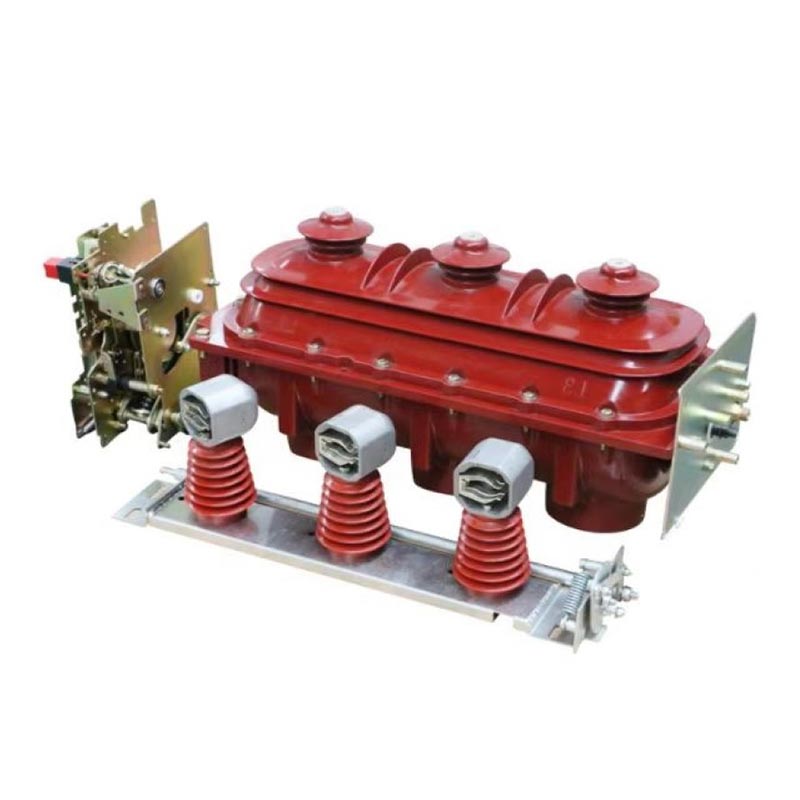

Прекинувач за прекин на оптоварување Rmu

Usune RMU Load Break Switch главно вклучува три типа на независно развиени производи: внатрешен AC високонапонски SF6 прекинувачи за оптоварување, комбинации на прекинувачи за оптоварување и осигурувачи и оптоварувачки прекинувачи монтирани на глава на кабел, покривајќи ги моделите FLN36-12D (прекинувач за оптоварување) и FLRN36-12D (апарат со комбинација на прекинувач за оптоварување и комбинација на осигурувачи). Овие производи можат да ги задоволат потребите на различни сценарија за дистрибуција на електрична енергија и се особено погодни за комплексот оперативните барања на кинескиот електроенергетски систем. Како основен производ на Zhejiang Usune Electric Co., Ltd., ова прекинувачот е произведен во модерната фабрика на компанијата, подложени на ригорозни тестови за квалитет во текот на целиот процес за да се обезбеди стабилна и доверлива изведба.

Основни предности

1. Usune е длабоко вклучен во истражување и развој и производство на високонапонска електрична опрема многу години, акумулира богато искуство во теренски апликации. Прекинувачот за прекин на оптоварување RMU е широко користен во илјадници проекти и на домашно и на меѓународно ниво, потврдувајќи ја неговата приспособливост и доверливост во различни средини.

2. Прекинувачот RMU Load Break беше независно развиен од професионалниот тим за истражување и развој на Usune, апсорбирајќи напредни странски технологии и оптимизирање на неговиот дизајн за да одговара на реалните карактеристики на кинескиот електроенергетски систем. Нејзините Принципот на гаснење на лакот, структурниот дизајн и механизмот за работа се одраз на длабока професионална експертиза во полето на високонапонската разводна опрема.

3. Производот помина целосен сет на тестови за тип, а неговите перформанси целосно се усогласени со GB 3804, GB 16926, IEC 60265 и стандардите IEC 60420, со што се покажува неговата техничка моќ и усогласеност.

4. Користејќи специјална динамична и статичка структура за заптивање, може да се пофали со одлични перформанси на запечатување и е опремена со визуелен манометар за следење во реално време. Сигурните механички брави обезбедуваат безбедност при работа. Како Професионален производител, Usune обезбедува сеопфатна услуга по продажбата, што дополнително ја зајакнува довербата на клиентите.

Структурни карактеристики

1. Прекинувачот за оптоварување и комбинираните електрични апарати се состојат од унифицирано изолирано куќиште, тело на прекинувачот, пружина механизам за работа, држач за осигурувачи и систем за исклучување на осигурувачите. Прекинувачите за оптоварување монтирани на глава на кабел се опремени со a посветено изолирано куќиште и универзален механизам за работа со пружини.

2. Горните и долните куќишта се лиени со епоксидна смола за да формираат запечатена внатрешна празнина исполнета со гас. Ротацијата на заедничкиот контакт во движење постигнува три позиции: „затворање“, „отворање“ и „заземјување“, обезбедувајќи флексибилност и сигурно префрлување.

3. Предниот дел на кутијата на механизмот е опремен со манометар SF6 и индикатор за положба. Позицијата индикаторот е директно поврзан со подвижната контактна осовина, обезбедувајќи точна и сигурна индикација.

4. Приклучок за ослободување притисок се наоѓа на задниот дел од куќиштето. Во случај на внатрешен прекумерен притисок поради дефект, гасот се испушта наназад, спречувајќи исфрлање напред и обезбедувајќи безбедност на персоналот.

5. Помеѓу прекинувачот за оптоварување и прекинувачот за заземјување се обезбедени сигурни механички брави и помеѓу прекинувачот за заземјување и влезната врата (поклопување на панелот) за да се избегне ризикот од погрешно работење.

6. Прекинувачите за оптоварување монтирани на кабелски терминал се опремени со предни кабелски конектори против допир, кои поддржуваат висок напон кабелски приклучоци и на влезните и на излезните краеви и се специјално дизајнирани за гранки/спој на кабел кутии.

Принцип за гаснење на лак

Прекинувачот RMU Load Break користи гас SF6 како средство за гаснење на лакот, покажувајќи одлично гаснење со лак перформанси. Кога прекинувачот ја прекинува струјата, подвижните и неподвижните контакти се одвојуваат, создавајќи лак. Воден од трајно магнетно поле, лакот брзо се ротира околу контактите, постигнувајќи брза дејонизација и ладење, гаснење на моменталната нулта точка на вкрстување; по кршење, двојна пауза јаз со високо ниво на Се формира изолација изолација, што резултира со силен капацитет на кршење, минимално контактно абење и долга електрична енергија животот.

Работен механизам

1. Тип II рачен механизам за работа со пружини

Се користи за префрлување, затворање, отворање и заземјување на прекинувачот за оптоварување. Контроли на горната работна дупка прекинувачот за заземјување, а долната работна дупка го контролира прекинувачот за оптоварување; по затворањето, патувањето пролет синхроно складира енергија, а патувањето може да се ослободи само преку рачно копче или сигнал со осигурувачи.

2. Тип II Работен механизам со електрична пружина

Врз основа на рачниот механизам, овој дизајн додава уред за складирање на енергијата на моторот и калем за патување. Рачен и електричен работењето се независни и не се мешаат едни со други. Поддржува далечински управувач и работа напонот вклучува AC220V, DC220V, DC110V и DC48V.

Услови за работа

1. Нормални работни услови

- Амбиентална температура: −25 °C ~ +40 °C
- Надморска височина: Не поголема од 2000м
- Влажност: Дневна просечна релативна влажност ≤95%; месечна просечна релативна влажност ≤90%; дневна просечна водена пареа притисок ≤2,2 kPa; месечен просечен притисок на водена пареа ≤1,8 kPa
- Амбиентален воздух без значителна прашина, чад, корозивни/запаливи гасови, пареи и загадување со прскање со сол
- Надворешните вибрации и сеизмичките пречки се занемарливи
- Амплитуда на електромагнетни пречки предизвикани од секундарно коло ≤1,6 kV

2. Посебни оперативни услови

Според GB/T 11022-1999 „Заеднички технички барања за високонапонски прекинувачи и стандарди за контролна опрема“, прекинувачот треба да работи во нормални услови; ако реалните работни услови отстапуваат од нормалниот опсег (како надморска височина над 2000 m, прекумерна температура, висока влажност и лесна кондензација итн.), на корисникот му треба да постигне договор со производителот.

Главни технички параметри

Технички параметри на осигурувачите

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Вистински случаи на апликација

Случај 1: Проект за дистрибуција на електрична енергија во станбена заедница во Хангжу, Кина Голема станбена заедница во Хангжу, со високи барања за стабилност и безбедност на напојувањето, го избра Usune FLRN36-12D прекин на оптоварување прекинувач-осигурувач комбинација уред како негова основна опрема за дистрибуција на енергија по споредба. Инсталиран во трафостаница на заедницата, таа е одговорна за прекинување и заштита на далноводи за 8 станбени згради (1200 домаќинства). Од нејзиното пуштање во работа во 2024 година, опремата работи стабилно повеќе од 12 месеци без никакво исклучување или прекин на струја. Неговиот сигурен дизајн на испреплетување и перформанси за гаснење на лакот SF6 ефикасно спречување на прекини на електрична енергија предизвикани од струи на дефекти, обезбедувајќи нормален живот на жителите. Како добавувач за овој проект, Usune обезбеди насоки за инсталација на лице место и редовно одржување услуги, заработувајќи високи пофалби од управувањето со имотот на заедницата и жителите.

Најчесто поставувани прашања

П1: Кои стандарди ги исполнува Usune RMU Load Break Switch и како се гарантираат неговите сигурни перформанси?

A1: Производот помина целосен сет тестови за тип и неговите перформанси целосно се усогласени со GB 3804 "3kV~63kV AC Прекинувач за прекин на оптоварување со висок напон“, МК 16926 „Апарат со комбинација на прекинувач со осигурувачи со висок напон“ и IEC 60265 и стандардите IEC 60420. Понатаму, производот е независно развиен од Usune, со строга контрола на квалитетот во текот на целиот процес од набавка на суровини до фабричко производство и тестирање. Неговата единствена динамика и статичката структура на запечатување, следењето на притисокот во реално време и сигурните механички брави обезбедуваат долгорочно стабилна работа.

П2: Може ли Usune RMU Load Break Switch да се користи во посебни средини како што се голема надморска височина и висока влажност?

A2: Производот е дизајниран да биде компатибилен со нормални работни услови (надморска височина ≤ 2000m, температура −25 °C ~ +40 °C, итн.). Ако реалните работни услови отстапуваат од нормалниот опсег (на пр. надморска височина над 2000 m, прекумерна температура, висока влажност и кондензација), корисниците треба да се консултираат со производителот (Жеџијанг Усуне Electric Co., Ltd.) однапред. Професионалниот тим за истражување и развој на Usune може да обезбеди приспособени решенија засновани на специфични средини за да се обезбеди стабилна работа на производот.
