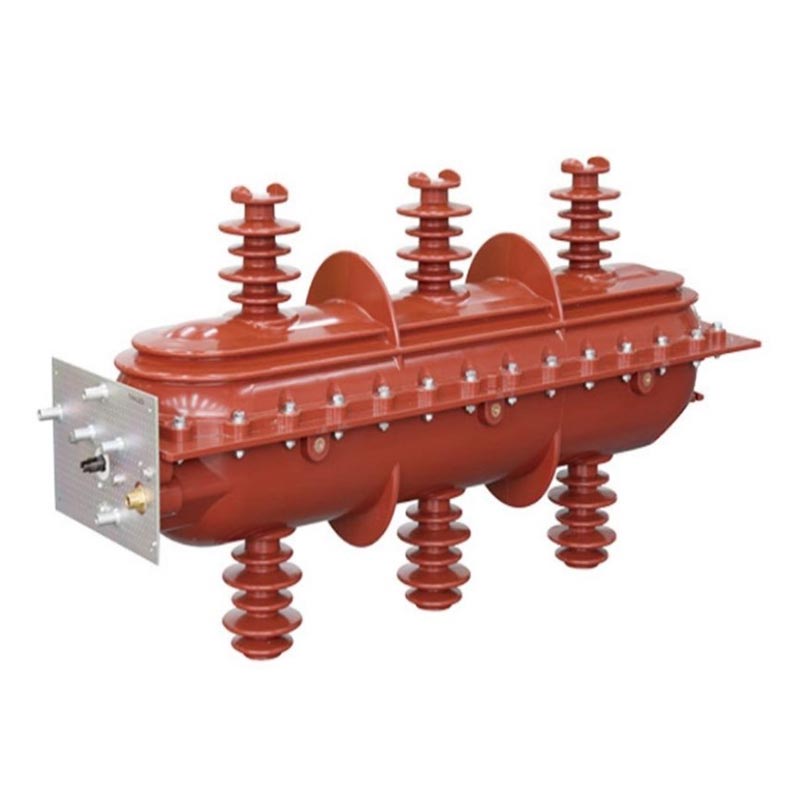

Прекинувач за оптоварување во затворен простор Sf6

Usune Indoor Sf6 Load Switch е нова генерација на високонапонски разводни уреди специјално дизајнирани за внатрешни работи сценарија за дистрибуција на електрична енергија. Развиен од професионалниот тим за истражување и развој на Usune, тој помина низ сеопфатен тип тестирањето и неговите перформанси се во согласност со стандардите GB3804, GB16926, IEC60265 и IEC60420.

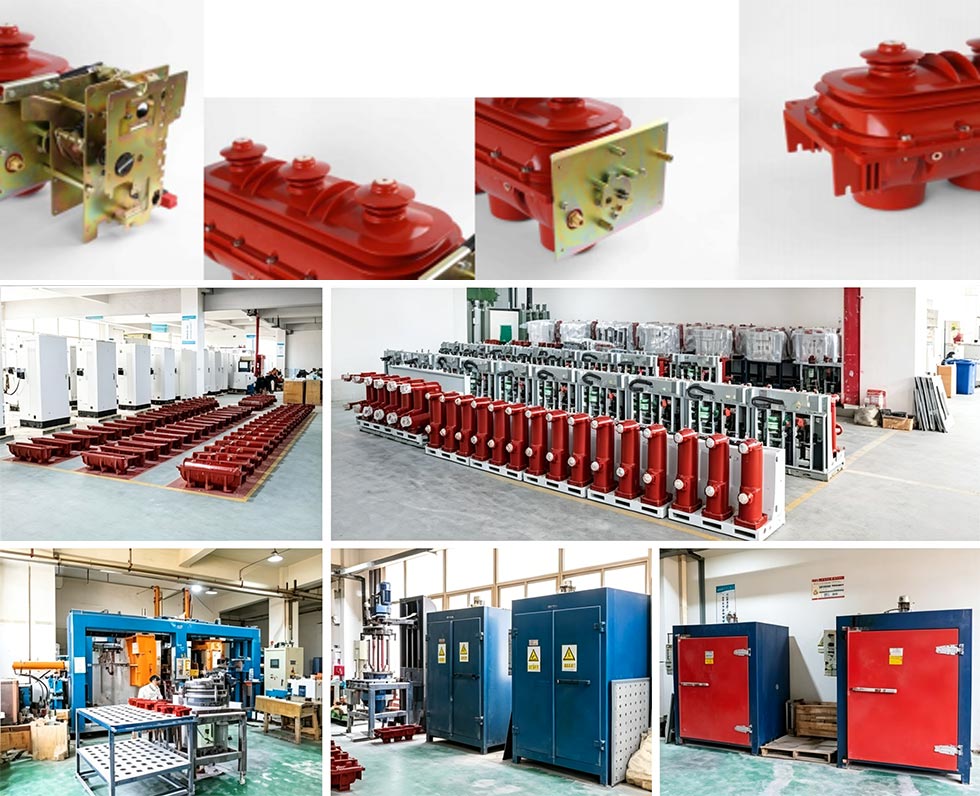

Како професионален производител на високонапонска електрична опрема, Usune има стандардизирани производствени погони во Кина, опремена со напредна опрема за производство и строги процеси за контрола на квалитетот за да се осигура дека секој производ ги исполнува стандардите. Производите користат гас SF6 како изолација и средство за гаснење на лакот, нудејќи предности како што се како висока цврстина на изолација, ефикасно гаснење на лакот, компактна структура и долг работен век, ефективно решавање на болните точки на лошата стабилност и високите трошоци за одржување на традиционалните прекинувачи за оптоварување.

Основни технички параметри

1. Применливи системи: Трифазни AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Медиум за гаснење лак: гас SF6 (инертен, нетоксичен, висока електронегативност, високо-ефикасност на ниво на милисекунда гаснење на лак)
3. Работен механизам: Механизам со пружина (стандардно рачно складирање на енергија, опционален електричен отвор и затворање за далечински управувач)
4. Работен статус: Комора за гаснење лак со три позиции: „Затвори-отворен-земјен“
5. Перформанси на запечатување: Посветен динамичен и статички дизајн на запечатување, опремен со манометар во реално време следење

Опсег на апликација

Внатрешни SF6 прекинувачи за оптоварување се широко користени во сценарија за дистрибуција на електрична енергија во затворени простории како што се индустриски и рударски претпријатија, високи згради, урбани станбени области, трафостаници, големи трговски центри, аеродроми, метро и болници за прекинувачки струи на оптоварување, контролни и заштитни кола и дистрибутивни трансформатори; кога опремени со преден конектор за кабел на допир на излезот, тие се особено погодни за гранка на кабел (поврзување) кутии.

Главни технички параметри

Структурни карактеристики и безбедносни предности

1. Супериорна структура за изолација и гаснење на лакот

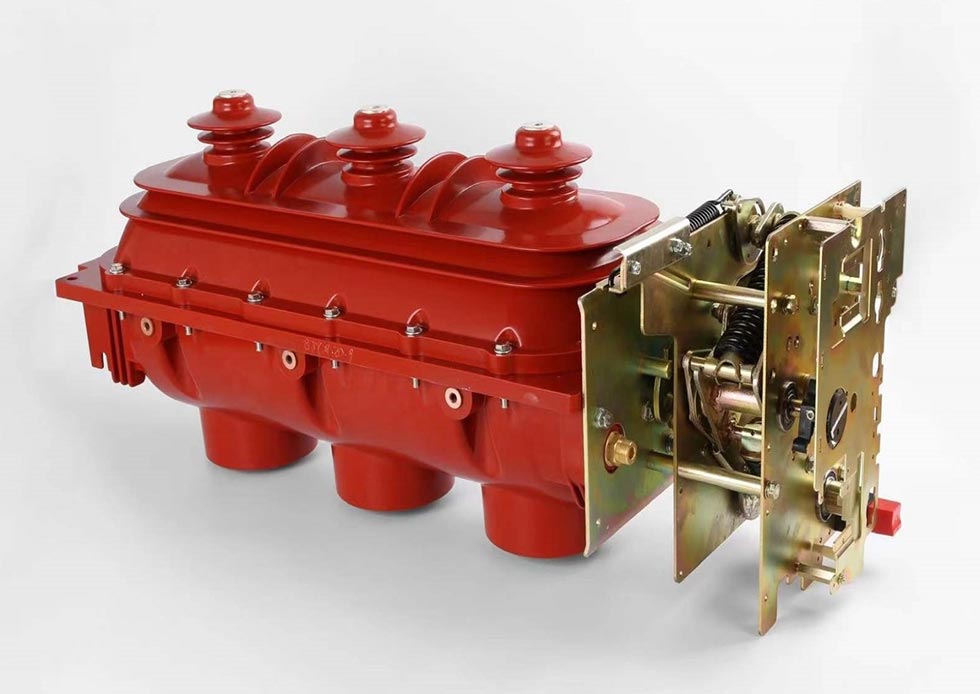

Горната и долната обвивка се обликувани со инекција со епоксидна смола, формирајќи запечатена внатрешна празнина исполнета со гас која ефикасно ја изолира надворешната средина. Комората за гаснење лак со три позиции го комплетира затворањето, операции за отворање и заземјување чекор-по-чекор преку ротација на заеднички подвижен контакт, обезбедувајќи јасна статус и сигурна работа. Гасот SF6 има висока диелектрична јачина и одлични перформанси за гаснење на лак, брзо гаснење на лакот генериран при префрлување.

2. Сигурно запечатување и следење на притисокот

Прекинувачот за оптоварување во затворен простор SF6 користи посветен динамичен и статички дизајн на запечатување, обезбедувајќи одлично запечатување перформанси и спречување на истекување на гас SF6. Манометарот е видно лоциран на кутијата на механизмот за следење притисок на гасот во реално време, олеснувајќи го навременото откривање на потенцијалните опасности од страна на операторите.

3. Сеопфатни безбедносни прегради

Сигурни механички брави се инсталирани помеѓу прекинувачот за оптоварување и прекинувачот за заземјување и помеѓу прекинувач за заземјување и влезната врата (за дистрибуција на електрична енергија од типот на кабинет), спречување на погрешно работење и обезбедување на безбедност на персоналот и опремата. На излезниот крај е опремена изедначувачка заштитна обвивка за подобрување перформанси на изолација.

4. Флексибилно работење и дизајн за заштеда на простор

Стандардна конфигурација вклучува рачен механизам за работа со пружини; опционално електрично отворање и затворање овозможува далечинско управување. Неговата компактна структура и малиот отпечаток го прават погоден за високи згради, мали трафостаници и други апликации со ограничен простор за инсталација.

Услови за употреба

1. Нормални работни услови

- Температура на околината: -25℃~+40℃
- Надморска височина: Не поголема од 2000м
- Влажност: Дневна просечна релативна влажност <95%, месечен просек <90%; дневен просечен притисок на пареа ≤2,2 kPa, месечен просек ≤1,8 kPa

2. Посебни оперативни услови

Според стандардот GB/T11022-1999, прекинувачот за оптоварување внатрешен Sf6 мора да работи во нормални услови. Ако на условите за работа не се исполнети (на пр. надморска височина поголема од 2000 m, прекумерна температура и влажност итн.), ве молиме однапред консултирајте се со производителот за да обезбедите нормална работа на производот.

Случај за апликација во реалниот свет

Студија на случај: Кинески урбан метро проект за дистрибуција на електрична енергија

Клучната линија на метро бара сигурни внатрешни високонапонски прекинувачи за оптоварување за неговиот систем за дистрибуција на електрична енергија на станицата, барајќи високи нивоа на безбедност, стабилност и компактност на опремата. Овој проект го избра Usune FLN36-12D модел, чија компактна структура е погодна за ограничениот простор на метрото. Неговото сигурно запечатување и Изведбата за гаснење на лакот обезбедува стабилна работа во влажна подземна средина. Од неговото пуштање во употреба во 2024 година, доживеа нула неуспеси и доби високи пофалби од сопственикот на проектот.

Најчесто поставувани прашања

П1: Што треба да направам ако манометарот за притисок на гасот SF6 на прекинувачот покажува ненормално читање?

А1: Веднаш престанете да го користите прекинувачот за да избегнете оштетување на опремата или безбедносни несреќи. Прво, проверете дали има истекување на гас. Ако нема протекување, почекајте температурата да се опорави и набљудувајте дали притисокот се враќа во нормала. Ако таму има истекување или притисокот не може да се врати, веднаш контактирајте го тимот за постпродажна услуга на Usune. На производителот ќе испрати професионални техничари да се справат со проблемот.

П2: Дали може да се користи прекинувачот за оптоварување Usune внатрешен SF6 во средини над 2000 m надморска височина?

А2: Нормалната работна височина не надминува 2000 m. Поголемите надморски височини ќе влијаат на перформансите на изолацијата. Доколку се користи во средини на голема надморска височина, консултирајте се со Usune однапред. Како професионален добавувач, можеме да обезбедиме прилагодено решенија и прилагодете го дизајнот на изолацијата за да се обезбеди стабилна работа.

П3: Колку често производот бара одржување и кои се основните ставки за одржување?

А3: Во нормални услови, се препорачува сеопфатно одржување на секои 1-2 години. Основните ставки вклучуваат: (1) Проверка на притисокот на гасот SF6 и запечатување; (2) Проверка на доверливоста на механичките брави; (3) Чистење на прекинувачот и механизмните површини на кутиите; (4) Проверка на точноста на индикаторите за позиција; (5) Проверка на механизмот за работа и додавање на лубрикант по потреба. За детали, ве молиме погледнете го упатството за производот или контактирајте со услугата по продажбата. Усуне обезбедува и професионална обука за одржување.

Посветеност на брендот и услуга по продажбата

Како професионален производител и снабдувач на високонапонска електрична опрема, Usune има стандардизирано производство растенија во Кина. Придржувајќи се до принципот „Квалитетот на прво место, безбедноста на прво место“, сите производи се подложени на ригорозен квалитет инспекција пред напуштање на фабриката, исполнување на релевантните стандарди за сертификација за да се обезбеди авторитет на производот и сигурност.

Ние обезбедуваме сеопфатни услуги по продажбата, вклучувајќи упатства за инсталација, пуштање во работа, одржување и техничка обука. Нашиот тим по продажбата се состои од искусни професионални техничари кои реагираат веднаш потребите и да обезбеди ефикасни решенија. Ние секогаш го поддржуваме основниот концепт на „Сè за безбедно искористување на електрична енергија“ и работа со корисниците за да се создаде безбедна и стабилна средина за дистрибуција на електрична енергија.
