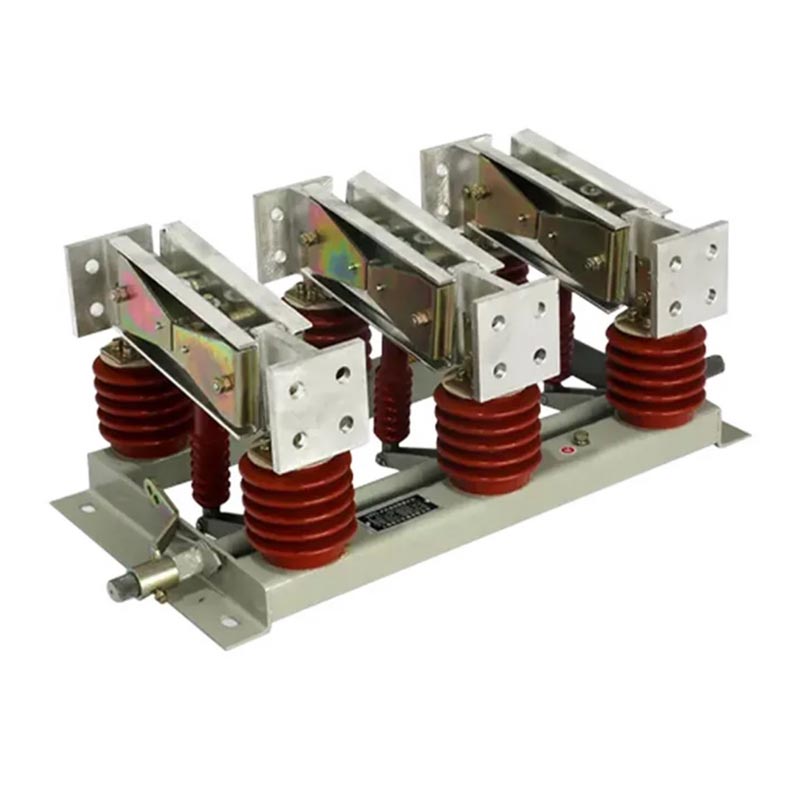

Прекинувач за изолација на тип во затворен простор

Прекинувачот за изолација на типови во затворен простор од серијата GN е прекинувачки уред без оптоварување специјално дизајниран за внатрешни работи високонапонски системи. Постигнува физичко исклучување на напојувањето со обезбедување на видлив јаз на изолација, што го прави ан суштински уред за безбедно одржување на електрична опрема и системи.

Структурни карактеристики

1. Модуларен дизајн: Составен од три независни еднополни единици, кои можат флексибилно да се комбинираат во триполен интегрирана структура, прилагодлива на различни сценарија за инсталација.

2. Систем за спроводливост со висока струја: користи контакти од бакарна легура со висока јачина, нудејќи одлична спроводливост и термичка стабилност, способна да издржи долгорочна работа со струи до 10.000 А.

3. Сигурни перформанси на изолација: Опремени со висококвалитетни изолатори против загадување, погодни за класа III и IV средини со загадување.

4. Изборен прекинувач за заземјување: Некои модели интегрираат прекинувач за заземјување, со што се постигнува безбедно заземјување на изолацијата коло и подобрување на оперативната безбедност.

Опис на моделот

Применливи стандарди

Како професионален снабдувач на високонапонска електрична опрема, Usune строго се придржува до националната и индустријата стандарди за обезбедување квалитет и безбедност на производот:

- МК 1985-2014 „Високонапонски AC прекинувачи за исклучување и прекинувачи за заземјување“
- GB/T 11022-2011 „Заеднички технички барања за високонапонски разводни и контролни стандарди“
- DL/T 486-2010 „Технички услови за нарачка за високонапонски AC прекинувачи за исклучување и прекинувачи за заземјување“
- DL/T 593-2006 "Технички барања за високонапонска разводна и контролна опрема"

Технички параметри

1. Спецификации за напон и струја

- Оценки на напон: 12kV, 20kV, 35kV
- Номинална струја: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Оценета струја за краткотрајно издржување: максимум 80 kA

2. Категории на производи

- По функција: неосновано, единечно заземјено, тип низ ѕид
- По метод на работа: рачно, електрично (опционално)

Услови за употреба

Прекинувачот за изолација на тип во затворен простор е погоден за сурови индустриски средини и има широка приспособливост:

1. Температура на околината: -50℃ ~ +50℃
2. Надморска височина: ≤2000m (висината ≥2500m може да се прилагоди за да се подобри приспособливоста)
3. Притисок на ветерот: ≤700Pa (еквивалентно на брзината на ветерот ≤34m/s)
4. Сеизмички интензитет: ≤8
5. Дебелина на мраз: ≤20mm
6. Ниво на загадување: Класа III, IV
7. Околина за инсталација: Без запаливи или експлозивни опасности, без хемиска корозија и без сериозни вибрации

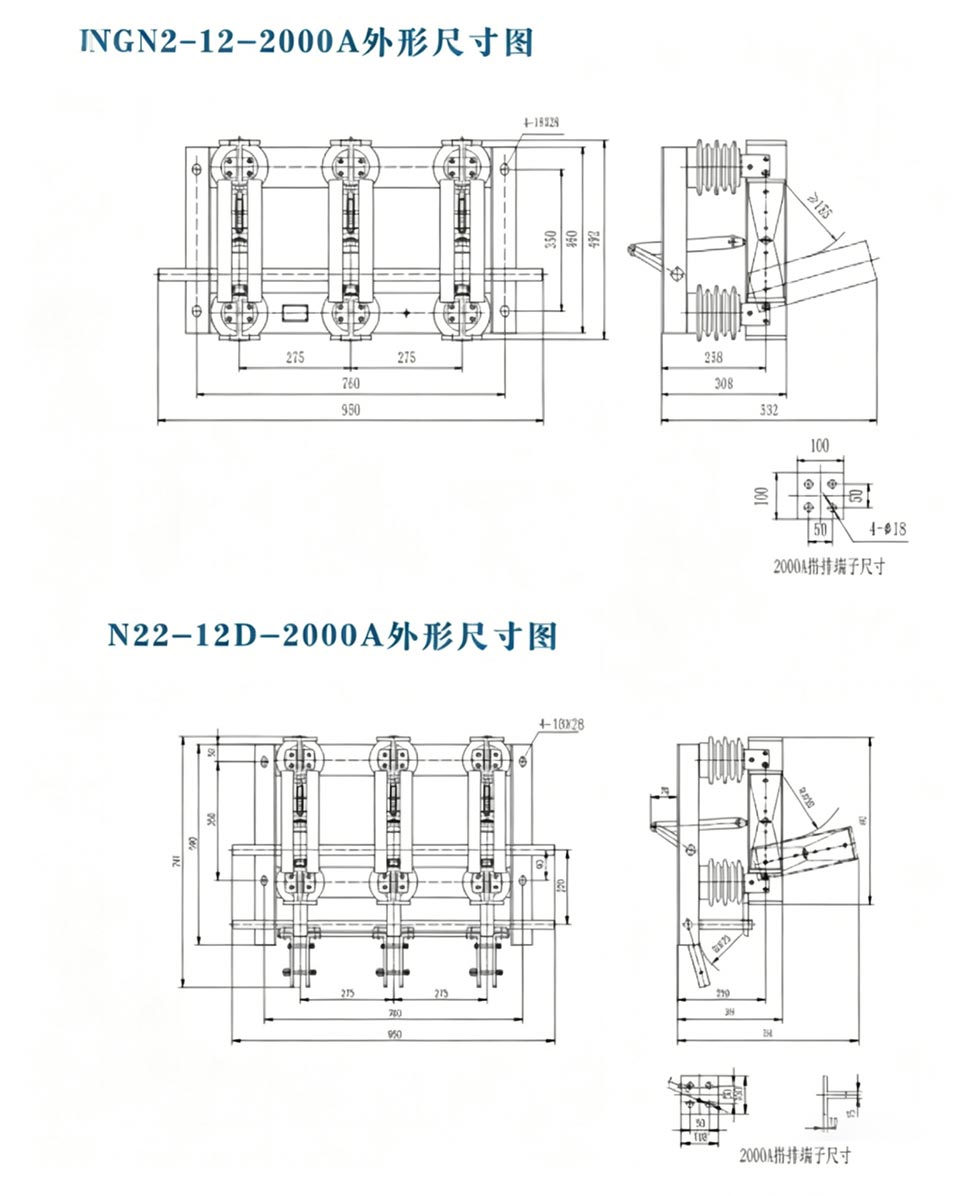

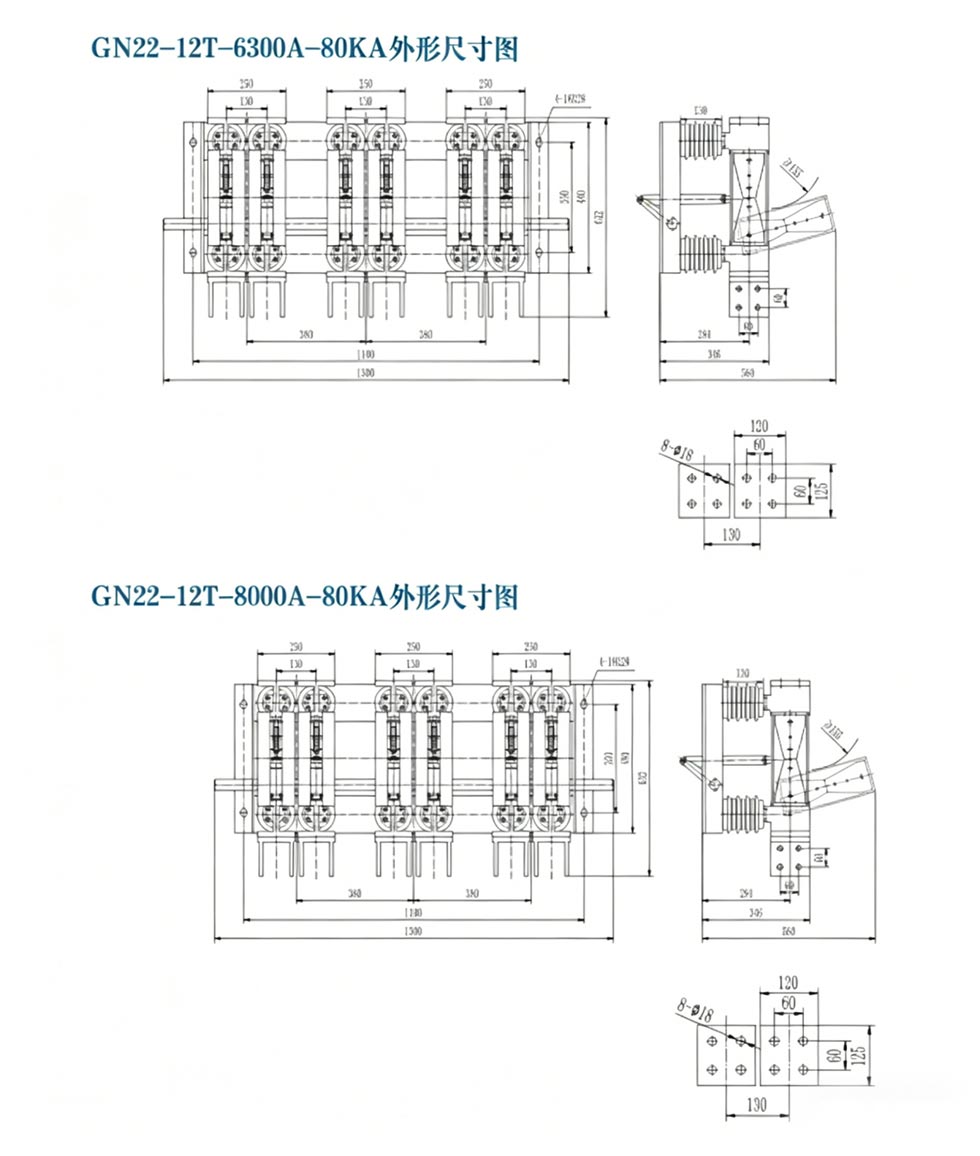

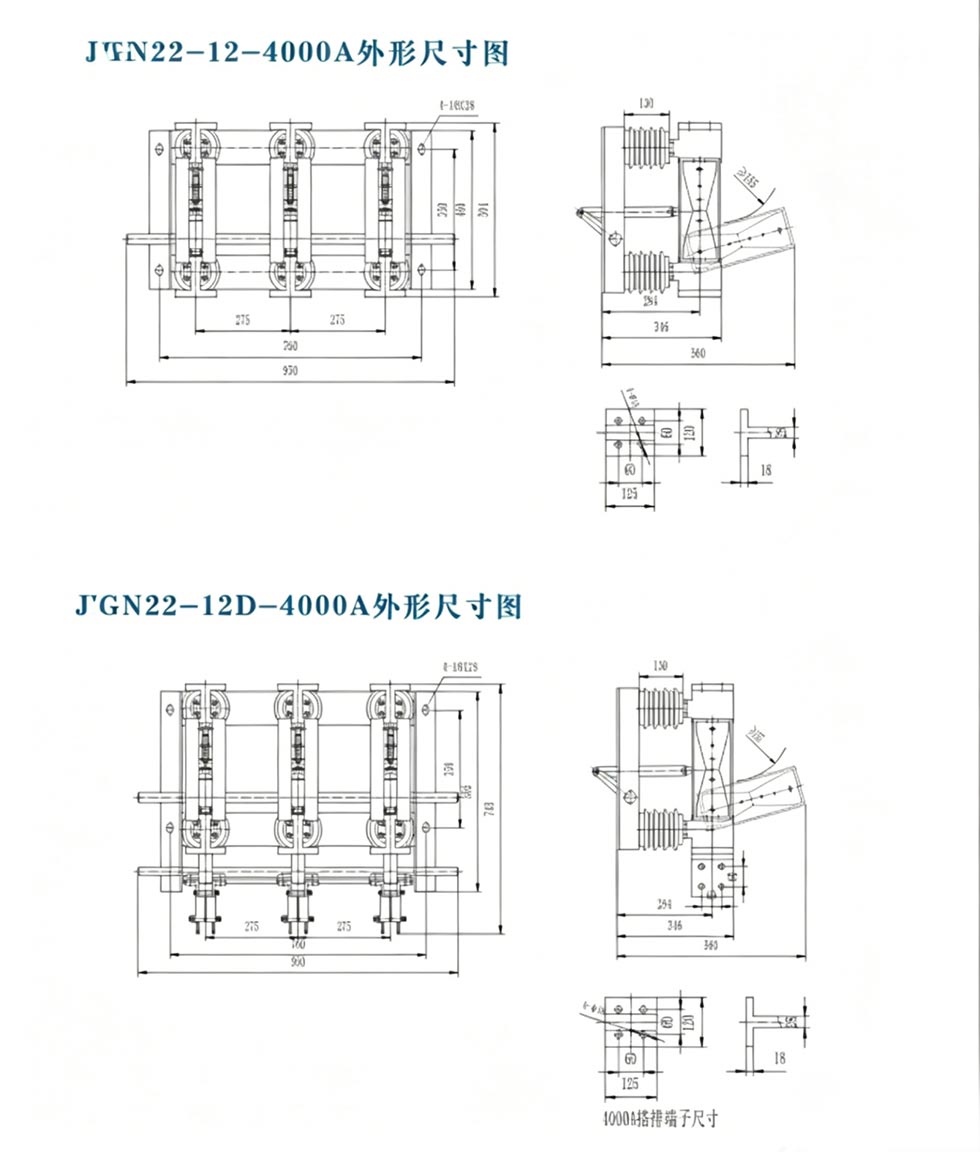

Надворешна димензија

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Практична примена

Случај: Голема фабрика за челик во Источна Кина треба да го опреми својот излезен систем на генератор од 20 kV со изолација со висока струја опрема. Опкружувањето на растенијата беше сурово (висока прашина, загадување од класа IV) и имаше високи барања за струја (8000A), поставувајќи строги барања за доверливост на опремата. На крајот, фабриката го избра Usune GN□-20DW/8000-80 прекинувач за исклучување. Главните причини беа неговиот дизајн отпорен на загадување, приспособливоста кон класа IV средини со загадување, номинална струја од 8000 А што одговара на излезното оптоварување на генераторот и интегриран прекинувач за заземјување обезбедување на безбедност на одржување. Од нејзиното пуштање во работа во 2023 година, опремата работи стабилно повеќе од две години, обезбедување сигурна изолација при месечно одржување, елиминирајќи го ризикот од електричен удар. На изолаторите отпорни на загадување не покажуваат очигледни траги од стареење или празнење, што значително го намалува одржувањето фреквенција и трошоци, што докажува дека прекинувачот за исклучување на серијата Usune GN е идеален избор за тешки индустриски електроенергетски системи.

Најчесто поставувани прашања

П1: Која е основната разлика помеѓу прекинувачот за исклучување и прекинувачот за оптоварување?

A1: Прекинувачот за исклучување е прекинувачки уред без оптоварување без можност за гаснење на лак; тоа е само навикнато изолирајте го колото откако прекинувачот ќе го исклучи товарот. Прекинувачот за оптоварување може да исклучи одредено оптоварување струја. Прекинувачот од серијата GN обезбедува видлив јаз на изолација, обезбедувајќи апсолутна безбедност за време на одржување.

П2: Дали прекинувачот за изолација на тип во затворен простор од серијата GN може да работи нормално во области на голема надморска височина (≥2500m)?

А2: Да. Стандардниот модел е погоден за надморска височина ≤2000m. За надморска височина ≥2500m, Usune може да ја подобри изолацијата и механички перформанси според потребите на корисникот за да се обезбеди стабилна работа на опремата.

П3: Какво одржување е потребно за прекинувачите за исклучување од серијата GN?

А3: Редовното одржување вклучува: (1) Проверка на изолатори за пукнатини и траги од празнење; (2) Тестирање на контактниот притисок и температура (≤70℃ на номинална струја); (3) Потврдување на интегритетот на прекинувачот за заземјување и уредот за испреплетување; (4) Редовно подмачкување на механизмот за работа. Соодветното одржување може да гарантира работен век од 20-30 години.

Прекинувачот за изолација на типови во затворен простор од серијата Usune GN комбинира напредна технологија, сигурни перформанси и широк приспособливост, што го прави префериран производ за големи електрани, челичарници и индустриски електроенергетски системи. Како водечки производител во високонапонската електрична индустрија во Кина, Zhejiang Usune Electric Co., Ltd., потпирајќи се на неговиот професионален тим за истражување и развој, строг систем за контрола на квалитетот и богатото проектно искуство, им овозможува на корисниците висококвалитетни производи и приспособени решенија. Без разлика дали станува збор за нови проекти или за надградба на опремата, може да обезбеди безбедно, стабилна и ефикасна заштита од изолација на струја.
