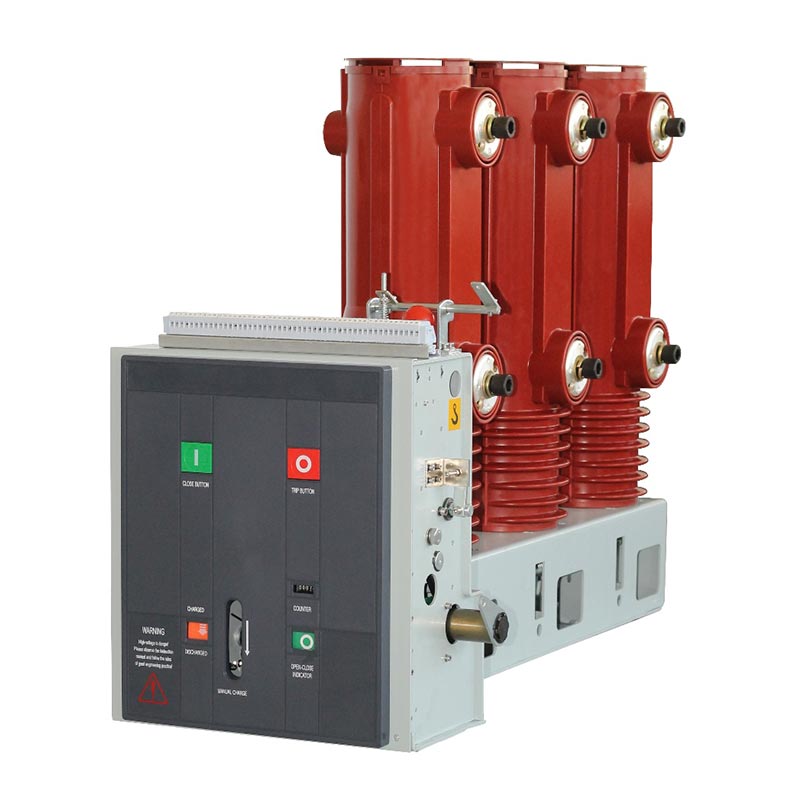

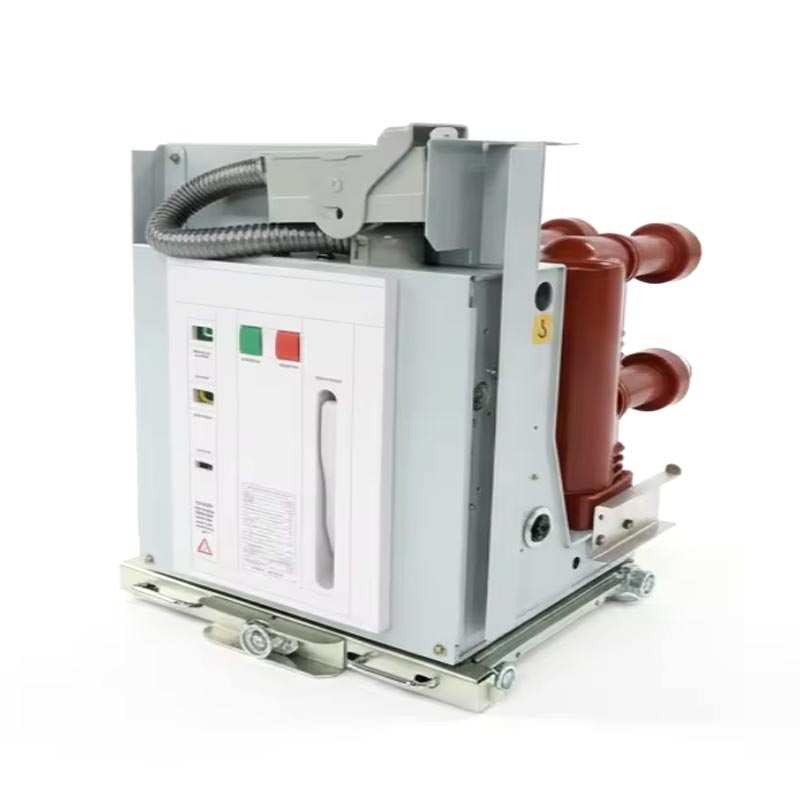

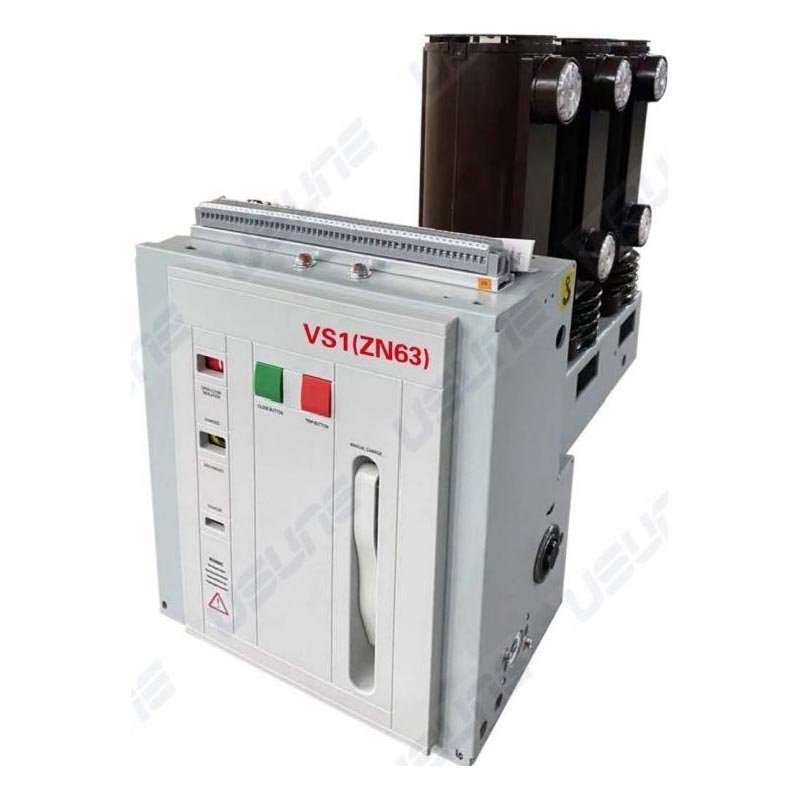

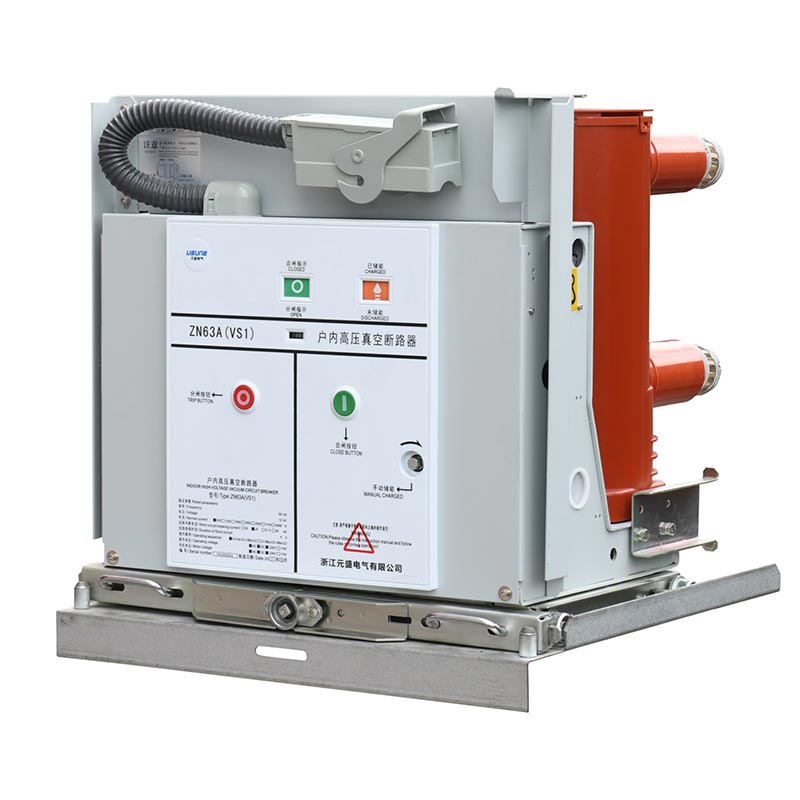

Латерален тип на вакуумски прекинувач

Прекинувачот со правосмукалка со латерален тип Usune е високонапонска разводна опрема инсталирана внатре, поделена на две главни серија: VS1 (ZN63)-12 и VS1-24. Примарно се користи во трифазни електроенергетски системи 12KV, 24KV и 36KV, преземајќи ја одговорности за заштита и контрола за опремата на електричната мрежа и индустриските и рударските енергетски системи. Користејќи напредна технологија за гаснење лак со вакуум, има брза брзина на гаснење на лак, мала големина, долга работен век и ниски трошоци за одржување, што го прави незаменлив основен уред во современиот пренос на енергија и дистрибутивни системи.

Основни предности:

1. Години на примена на искуство во пренос и дистрибуција на електрична енергија, широко користен во индустриски и рударски претпријатија, електрани и урбани и рурални електроенергетски мрежи, стекнувајќи широко распространето препознавање од корисниците за неговата стабилна перформанси и сигурна работа.

2. Независно развиен од професионалниот тим за истражување и развој на Usune, кој се одликува со странично монтиран дизајн кој ги интегрира пружински механизам за работа со телото на прекинувачот, оптимизирање на целокупната структура; вакуумскиот прекинувач користи APG-процес на изолациски цилиндар со епоксидна смола, нудејќи одлични перформанси при лази и еколошки приспособливост.

3. Строго се усогласува со GB/T1984-2014 „Високонапонски прекинувачи“, JB3855-1996 „3,6~40,5KV Внатрешна висок напон Вакуумски прекинувачи“, DL/T403-2000 „12~40.5KV Вакуумски прекинувачи за нарачка технички услови“ и IEC62271-100:2008 меѓународните стандарди и помина повеќе авторитативни тестирања и сертификати.

4. Како професионален производител на високонапонска електрична опрема во Кина, Usune поседува стандардизиран фабрика за производство, а секој прекинувач е подложен на ригорозни тестирања пред да ја напушти фабриката. Како доверлив добавувачот, тој обезбедува сеопфатна услуга по продажбата и техничка поддршка, елиминирајќи ги сите грижи за корисниците.

Спецификации на производот и технички параметри

Прекинувачот со правосмукалка со страничен тип Usune нуди целосен опсег на спецификации и стабилни перформанси. Главниот техничките параметри (земајќи ја серијата VS1(ZN63)-24 како примарна референца) се прикажани во табелата подолу:

Структура и функција

1. Целокупна структура

Работниот механизам и комората за гаснење на лак се наредени во интегрирана структура, со главната проводното коло е трифазен тип монтиран на подот. Комората за гаснење со вакуумски лак е надолжно инсталиран во тубуларен изолациски цилиндар обработен со APG епоксидна смола, обезбедувајќи одлични перформанси при лази, намалување на акумулацијата на прашина на површината на комората за гаснење лак, избегнување на влијанието на надворешни фактори и обезбедувајќи добра изолација дури и во влажни и силно загадени средини. Серијата VS1-12 е фиксна инсталација тип, погоден за фиксна разводна опрема и може да се користи независно или да се примени за напојување на прстенестата мрежа, тип на кутија трансформатор и други системи.

2. Работен механизам

Латералниот тип на вакуумски прекинувач користи механизам со рамна пружина, поддржувајќи ги и рачните и складирање на електрична енергија. Работниот мотор е сместен во предниот кабинет на комората за гаснење лак, поделени на пет простори за склопување, од кои во секој се сместени компонентите за складирање на енергија, пренос, исклучување и тампон. Интегрираниот дизајн на комората за гаснење лак и механизмот за работа обезбедуваат висок степен на усогласување помеѓу оперативните перформанси и барањата за отворање и затворање на комората за гаснење лак, намалувајќи средни чекори, намалување на потрошувачката на енергија и бучава и подобрување на работата на прекинувачот сигурност.

Апликациско опкружување

Латералниот тип на вакуумски прекинувач е погоден за внатрешни средини и мора да ги исполнува следниве барања: температура на околината -15℃ до +40℃; дневна просечна релативна влажност ≤95%, месечен просек ≤90%; надморска височина ≤1000m; сеизмички интензитет ≤8 степени; и отсуство на значителна прашина, корозивни гасови или друго загадување. Забелешка: Потребно е прилагодување за апликации кои ги надминуваат овие барања по претходна консултација со производителот.

Инсталација и пуштање во употреба

Прекинувачите со вакуум од страничен тип се подложени на ригорозно тестирање пред да ја напуштат фабриката. Пред да се напојува на примарно коло, мора да се направат следните подготовки:

1. Проверете ја опремата за оштетување; ако е оштетен, престанете да го користите.
2. Исчистете ја изолационата површина од какви било загадувачи.
3. Рачно ракувајте со функциите за складирање и отворање/затворање енергија, набљудувајќи дека состојбата е нормална.
4. Работете со оперативното напојување, потврдувајќи дека статусот е нормален.
5. Напредете/повлечете го прекинувачот од типот на рачна количка според спецификациите и потврдете дека положбата индикаторот е нормален откако ќе ја достигнете правилната положба.

Забелешка: Кога користите уред за затворање, мора да се приклучи напојување за да се отклучи пред да се затвори.

Случај за практична примена

Студија на случај: Примена во големо индустриско и рударско претпријатие во Кина

Големо претпријатие за челик во Кина има комплексен електроенергетски систем со високи барања за работа на опремата контрола на фреквенцијата и струјата на куса врска. По споредбата на повеќе добавувачи, серијата Usune VS1(ZN63)-24 прекинувачот беше избран како уред за заштита на јадрото за системот за дистрибуција на електрична енергија. Од нејзиното пуштање во работа во 2024 година, системот работи стабилно повеќе од 12 месеци без никакви дефекти, успешно се справува со три дефекти при краток спој, ефикасно заштитувајќи ја опремата и спречувајќи загуби од прекин на електричната енергија. Компанијата високо ги препознава перформансите на производот и услугите за инсталирање и пуштање во употреба што ги обезбедува производителот.

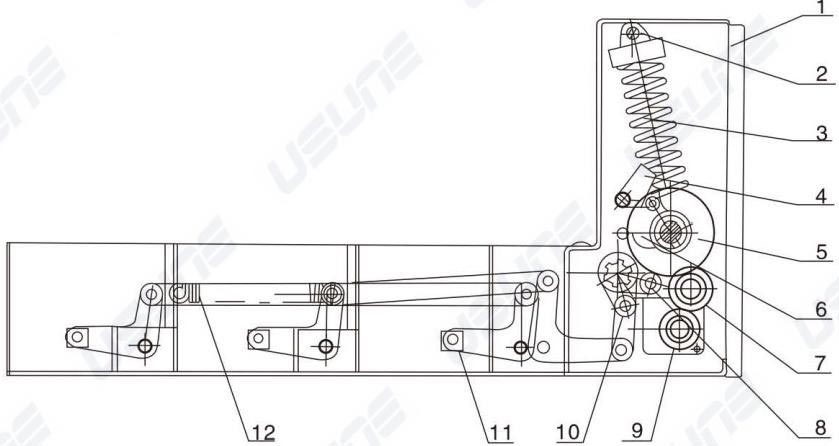

1. Кутија со прекинувач
2. Завртка за трепките
3.Пролет за затворање
4. Фитинзи за затворање
5.Внатрешни електрични инсталации главен
6.Камери механизам/работа на механизам
7. Механизам за пренос на тркала за брзини
8.Влезен лост за поврзување
9. Наполнет мотор
10. Механизам за пренос на четири лост
11.Блок за пренос
12. Механизам за сопнување

Обврска на добавувачот и производителот: Usune, како професионален производител на високонапонска електрична опрема во Кина, поседува стандардизирана фабрика и професионален тим за истражување и развој, производство и постпродажба. Како доверлив добавувач, ние се придржуваме до принципот „квалитетот пред сè, клиентот пред се“, строго контролирајќи ги сите аспекти на производство за да се обезбеди дека производите ги исполнуваат стандардите и потребите на корисниците; ние обезбедуваме сеопфатни услуги по продажбата вклучувајќи насоки за инсталација на лице место, пуштање во работа, одржување и техничка обука и постојано иновираат и оптимизирајте ги нашите производи за да го поддржите развојот на индустријата за пренос и дистрибуција на електрична енергија.
