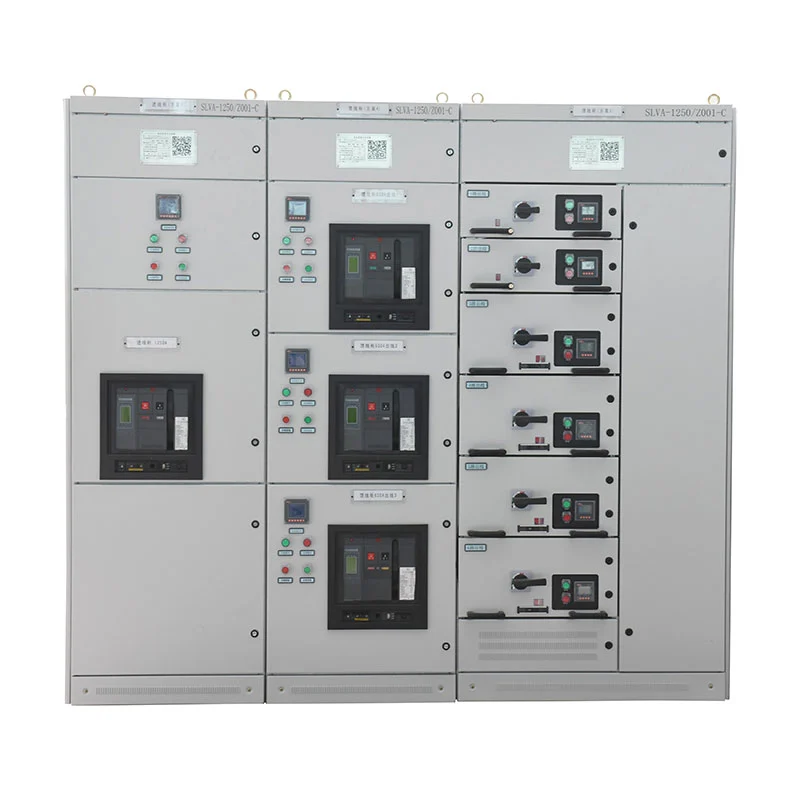

Вид на фиока со низок напон Кабинет за прекинувач

Дизајниран за системи со наизменична струја од 50–60 Hz со номинален работен напон до 660 V, витрината со нисконапонски фиоки може да се конфигурира за дистрибуција на енергија, контрола на моторот и компензација на факторот на моќност. Таа е погодна за индустриски постројки, електроенергетски објекти, петрохемиски проекти, транспортна инфраструктура, комерцијални објекти, и други нисконапонски електрични системи.

Зошто е важен дизајнот на фиоки

Во конвенционален фиксен дистрибутивен кабинет, електричните кола се релативно зависни од целокупниот кабинет аранжман. Кога објектот содржи многу независни оптоварувања, ова може да го направи управувањето со колото и иднината модификацијата е посложена.

Конфигурацијата од типот на фиока ги дели електричните функции на поединечни единици. Секоја фиока може да одговара на а специфичен фидер, мотор или електрично оптоварување, што овозможува целокупниот кабинет да се организира според вистинскиот структура на дистрибуција.

За фабриките и големите капацитети, ова значи дека разводната опрема може да се планира околу електричното оптоварување наместо едноставно околу димензиите на физичкиот кабинет.

Управување со кола по кола

Структурата на фиоката овозможува да се доделат различни кола на посебни функционални единици.

На пример, производствен капацитет може да има независни кола за транспортни мотори, пумпи, вентилатори, помошни машини, осветлување и општа дистрибуција на електрична енергија. Овие кола може да се подредат според нивната индивидуа електрични барања.

Оваа структура им помага на операторите да ја идентификуваат врската помеѓу секое коло и неговата поврзана опрема, што е особено вредни во големи електрични простории кои содржат бројни појдовни фидери.

Различни товари, различни фиоки

Не секое електрично оптоварување ја има истата потреба за моќност. Мал помошен мотор и производствен мотор со голема моќност може да бара различни аранжмани за префрлување и заштита.

Кабинетот со нисконапонски тип на фиоки може да користи големи и мали фиоки за различни кола барања. Конфигурацијата на фиоката може да се одреди според рејтингот на моторот, капацитетот на фидерот и бројот на кола во рамките на проектот.

Ова им овозможува на електроинженерите поголема слобода при подготвување на распоредот на кабинетот.

Организација на моторни кола

За индустриските капацитети, контролата на моторот може да претставува значителен дел од нисконапонската електрична енергија систем.

Конфигурацијата MCC е составена од големи и мали фиоки, при што главниот прекинувачки уред на секое коло користи Автоматски прекинувач или ротационен прекинувач за оптоварување со висок капацитет.

Овој аранжман може да се примени на кола кои служат пумпи, компресори, вентилатори, транспортери, производни машини и друга опрема со мотор.

Одвојувањето на овие моторни кола во посебни функционални единици, исто така, помага да се поедностави електричниот однос помеѓу поединечни мотори и нивните соодветни фидери.

Аранжман за дистрибуција на енергија

Кабинетот на Центарот за дистрибуција на енергија се користи каде што влезната електрична енергија треба да се подели на повеќекратни низводно кола.

Во конфигурацијата на компјутерот може да се сместат прекинувачи од сериите Emax, MT, 3WN, AH и ME, во зависност од одобрените електричен дизајн.

Изборот треба да ја земе предвид номиналната струја, капацитетот на краток спој, карактеристиките на фидерот, координацијата на заштитата, и барањата на поврзаната опрема.

Управување со реактивна енергија

Индустриските системи за тешки мотори можат да генерираат значителна побарувачка за реактивна моќност. За такви инсталации, фактор на моќност компензацијата може да биде дел од нисконапонскиот електричен дизајн.

Кабинетот за компензација може да се конфигурира за рачно, автоматско или далечинско компензација на факторот на моќност.

Неговата конфигурација може да се одреди според карактеристиките на оптоварувањето на купувачот и управувањето со електричната енергија барања наместо користење на истиот аранжман за компензација за секој проект.

Каде што одговара

Опремата може да се прилагоди на електрични системи со различни структури на оптоварување.

Производствени капацитети

Фабриките со повеќе производни линии можат да користат посебни фиоки за мотори, помошна опрема и општо струјни кола.

Петрохемиски постројки

Пумпите, компресорите, вентилаторите и другата процесна опрема може да се подредат преку посебни кола за контрола на моторот.

Челик и металургија

Големите производствени капацитети можат да користат централизирана нисконапонска дистрибуција за повеќе опрема и мотор со висока моќност колибри.

Транспортна инфраструктура

Железничките објекти, терминалите и придружната инфраструктура можат да го користат кабинетот за дистрибуција на електрична енергија на опремата и помошни електрични системи.

Високи згради

Комерцијалните и станбените згради можат да организираат повеќе нисконапонски фидери во рамките на централизирана дистрибуција систем.

Енергетски капацитети

Електраните и енергетските проекти можат да ги конфигурираат функциите на дистрибуција, контрола на моторот и компензација според нивните помошни електрични оптоварувања.

Технички податоци

Работна средина

Стандардната работна средина треба да има амбиентална температура помеѓу -5°C и +40°C, со просечна температура во текот на 24 часа не поголема од +35°C.

При максимална амбиентална температура од +40°C, релативната влажност не треба да надминува 50%. Може да биде прифатлива поголема влажност на пониски температури, како што се до 90% на +20°C. Треба да се земат предвид температурните варијации поради кондензацијата може да се појави.

Стандардната надморска височина е ≤2000m.

За време на транспортот и складирањето, опремата може да издржи температури од -25°C до +55°C, со краткорочни изложеност до +70°C за период не подолг од 24 часа.

Специјалните апликации, вклучувајќи ги и платформите за дупчење нафта и нуклеарните централи, бараат посебни технички евалуација и договор помеѓу производителот и крајниот корисник.

Референца на проектот

Проект за лансирање ракета Cas-space

Cas-space Rocket Launch Project е инженерска референца за електричната опрема на Usune.

Инфраструктурата за лансирање на ракети содржи различни придружни електрични оптоварувања, вклучувајќи системи за опрема, помошни објекти и инфраструктурни услуги. Таквите објекти бараат јасна организација на кола и доверливи електрична дистрибуција за поддршка на различни оперативни области.

Опремата Usune беше применета како дел од електричниот систем на проектот, обезбедувајќи практично искуство во снабдувањето разводни уреди за специјализирана инфраструктура.

Проектот, исто така, ја покажува важноста од прилагодување на конфигурацијата на кабинетот на вистинската електрична архитектура на објект наместо да се потпираат на униформа уредување.

Квалитет и усогласеност

Системот за производство и управување на Usune е поддржан со ISO 9001, ISO 14001 и ISO 45001.

Опремата е произведена според важечките барања на IEC и GB, вклучувајќи ги GB 7251.1, JB/T 9961 и релевантни меѓународни барања за нисконапонски разводни и контролни склопови.

Пред пратката, готовиот кабинет се подложува на фабричка проверка и рутинско тестирање. Релевантни извештаи за тестирање и техничката документација може да се достави според барањата на проектот.

Конфигурација пред купување

За тимовите за набавки, најважниот чекор е да се потврди електричната конфигурација пред производството.

Кабинетот со нисконапонски тип на фиока треба да се избере според вистинската листа на оптоварување, а не само номинален напон на кабинетот.

Usune препорачува да се потврди:

Обезбедувањето на овие детали за време на фазата на понуда му овозможува на Usune да подготви конфигурација што подобро се совпаѓа со вистинскиот електричен систем на купувачот.

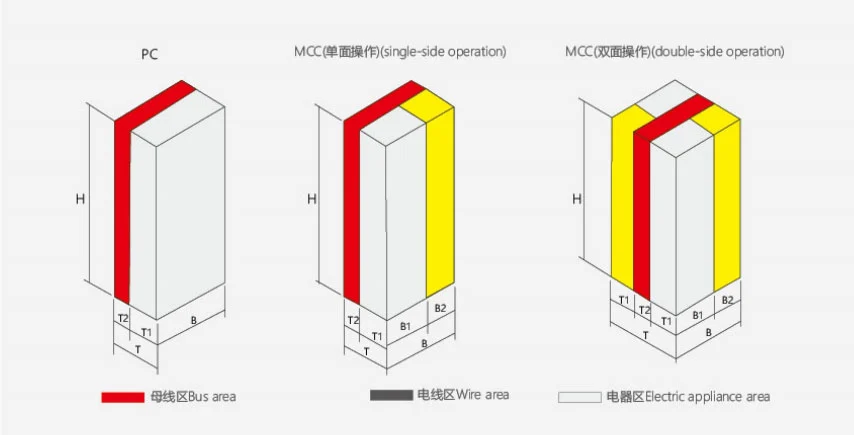

Надворешна димензија на производот

Кабинет на центар за дистрибуција на енергија (PC).

B Кабинет на контролен центар за мотор (MCC).

Фабричко производство

Кабинетот се составува во фабриката користејќи стандардизирани структури на кабинетот и функционални компоненти.

Процесот на производство опфаќа инспекција на компоненти, структурно склопување, инсталација на фиоки, електрични инсталации, инспекција на функционална единица и рутинско тестирање.

Овој фабрички фабрички процес на склопување овозможува да се провери конечната конфигурација на кабинетот со одобрената технички барања пред пратката.

Најчесто поставувани прашања

Со каков напон може да се справи кабинетот?

Опремата е наменета за AC системи со номинален работен напон од 660V и подолу.

Зошто да користите конфигурација од типот на фиока?

Распоредот на фиоката овозможува поединечни електрични кола да се организираат како посебни функционални единици, кои можат направи големи дистрибутивни системи полесни за управување и конфигурирање.

Дали може да се комбинираат големи и мали фиоки?

Да. Конфигурацијата MCC може да користи и големи и мали фиоки според капацитетот на моторот и барањата на колото.

Која опрема може да се инсталира во кабинетот за компјутер?

Конфигурацијата на компјутерот може да користи прекинувачи од сериите Emax, MT, 3WN, AH и ME според одобрениот проект дизајн.

Дали е погоден за контрола на моторот?

Да. Делот MCC е специјално дизајниран за повеќе моторни кола и може да се конфигурира со различна фиока големини.

Дали поддржува компензација на факторот на моќност?

Да. Функциите за рачна, автоматска и далечинска компензација може да се конфигурираат според барањата на проектот.

Какви сертификати има Usune?

Usune работи според системи за управување со ISO 9001, ISO 14001 и ISO 45001. Производите се произведуваат според применливи стандарди IEC и GB, со CE сертификат достапен за применливи конфигурации.

Може ли Usune да го прилагоди кабинетот?

Да. Количеството на фиоката, распоредот на колото, изборот на прекинувачот, конфигурацијата на MCC и функциите за компензација може да се определено според барањата за електрична енергија на купувачот.

Кои информации треба да се обезбедат за понуда?

Најкорисните информации вклучуваат системски напон, дојдовна струја, број на фидери, количина на мотор и оценки, ниво на краток спој, барања за компензација, опкружување за инсталација и електричен еднолиниски дијаграм.

Поддршка на проектот Usune

Usune обезбедува нисконапонска разводна опрема за електрични системи каде што треба да се организираат повеќе кола за напојување во рамките на централизиран кабинет.

За клиентите кои набавуваат нисконапонска гардероба, Usune може да го процени електричното оптоварување структура, изберете соодветни конфигурации на фиоки, координатен избор на компоненти, комплетно фабричко склопување и тестирање, и да обезбеди техничка документација за испорака на проектот.
