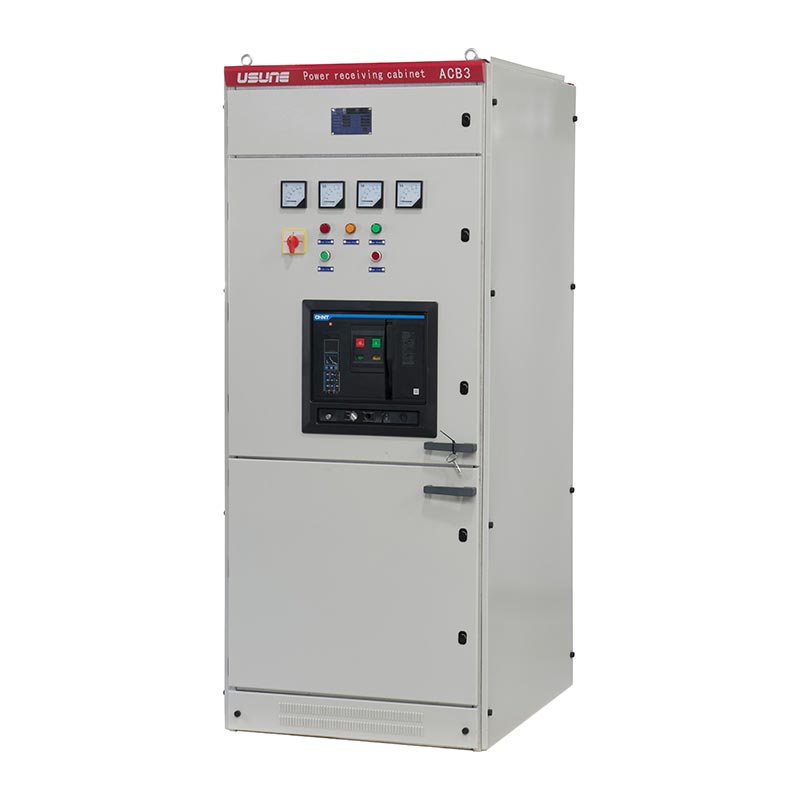

Нисконапонски фиксен тип разводен кабинет

Кабинетот со нисконапонски фиксен тип на Usune GGD е специјално дизајниран за системи за дистрибуција на струја од 50 Hz со номинален работен напон од 380V и номинална работна струја до 3150А. Служи како јадро контролен центар за опрема за напојување, осветлување и дистрибуција, стабилно и ефикасно реализирајќи ги функциите за дистрибуција на енергија.

Развиен како одговор на потребите на енергетските сектори, енергетските корисници и дизајнерските единици, овој производ може да се пофали со напредни технологија и е идеална надградба од традиционалните нисконапонски разводни уреди. Како основен производ на водечки Кинез производителот, интегрира сигурни перформанси, безбедно работење и практично одржување, што го прави најпосакуван избор за глобалните корисници кои бараат доверлив снабдувач со нисконапонска дистрибуција на електрична енергија. Искористување на производството способности на напредните кинески фабрики, неговиот квалитет е загарантиран.

Нисконапонска разводна опрема

Расклопна опрема со среден напон

Основни технички параметри

1. Номинална фреквенција: 50Hz
2. Номинален работен напон: 380V AC
3. Номинална оперативна струја: до 3150A
4. Применливи стандарди: IEC439, GB 7251, IEC60056, итн.
5. Оцена на заштита: IP30–IP54 (приспособлива)
6. Капацитет за кршење: Висока, одлична динамичка и термичка стабилност

Усогласеност и обезбедување квалитет

1. Меѓународни стандарди

Кабинетот со нисконапонски фиксен тип целосно се усогласува со основните меѓународни електрични стандарди, обезбедувајќи глобална применливост и доверливост. Овие стандарди вклучуваат: IEC60056 (Високонапонски AC прекинувачи), IEC60099 (АС без празнини од метални оксидни пренапони), IEC60129 (прекинувачи за исклучување наизменична струја и прекинувачи за заземјување), IEC60185 (Струјни трансформатори), IEC60186 (Напонски трансформатори) и IEC60298 (1kV–50kV AC метал-ограден прекинувач).

2. Национални и индустриски стандарди

Разводната опрема ги исполнува строгите кинески национални и индустриски стандарди, вклучувајќи: GB/T7251.12-2013 (нисконапонски склопови на разводни и контролни уреди), GB1207 (напонски трансформатори), GB1208 (струјни трансформатори), GB50150-2006 „Стандард за прифаќање тестирање на електрична опрема во електрични инсталации“, и DL/T 5004-2004 „Технички Спецификација за проектирање на DC системи во електроенергетиката“.

3. Ригорозно тестирање и инспекција

- Визуелна инспекција: Се спроведува сеопфатна визуелна и димензионална проверка на стилот на кабинетот, димензии, структурен дизајн, како и избор, распоред, жици, процес на инсталација и површинска облога на внатрешните компоненти за да се обезбеди усогласеност со техничките барања и се води евиденција.

- Фабричко тестирање: Секоја разводна опрема се подложува на фабричко тестирање и инспекција според сегашните национални и индустриски стандарди пред да ја напушти фабриката, и автентични тест записи се обезбедени за да се осигура дека производот ги исполнува стандардите пред испорака.

Барања за оперативна средина

1. Амбиентална температура: -5℃ до +40℃, 24-часовна просечна температура ≤ +35℃
2. Надморска височина: ≤ 2000m (инсталација во затворен простор)
3. Релативна влажност: ≤ 50% на +40 ℃, може да се релаксира при ниски температури (на пример, ≤ 90% на +20 ℃), со оглед на кондензација поради температурни промени.
4. Агол на монтирање: Агол со вертикална рамнина ≤ 5°
5. Барања за животната средина: Без силни вибрации, удари и корозивни материи; посебни барања може да се преговара со производителот.

Основни предности на перформансите

1. Висок капацитет за кршење и силна стабилност

Цврста структура, способна да издржи големи струи на куса врска и стабилна работа во екстремни услови електрични услови.

2. Флексибилна конфигурација

Модуларните електрични решенија поддржуваат различни комбинации, достапни се повеќе серии, прилагодливи на различни сценарија за апликација.

3. Практични и издржливи

Нова структура, високо ниво на заштита, отпорна на прашина, отпорна на влага и отпорна на удари, што го продолжува работниот век.

4. Безбеден и лесен за одржување

Јасен распоред, лесно достапни компоненти, практично ракување, намалување на времето на застој и поедноставување на одржувањето. 5. Широка применливост: Широко применливо за електрани, трафостаници, фабрики, комерцијални објекти и инфраструктурни проекти.

Случаи за апликација од реалниот свет

Случај 1: Проект за дистрибуција на енергија за голем рудник за јаглен

1. Позадина на проектот: На голема група за ископување јаглен и требаше сигурен нисконапонски систем за дистрибуција на електрична енергија за подземна опрема за рударство и површински објекти, кои се соочуваат со сурови средини како што се прашина, влажност и вибрации.
2. Решение: Usune обезбеди 36 GGD серии на нисконапонски фиксни типови прекинувачки кабинети, приспособени со IP54 заштита и инсталација отпорна на вибрации.
3. Резултати од примената: Стабилна работа повеќе од 5 години без поголеми електрични дефекти; фреквенција на одржување намалена за 30% во споредба со постарата опрема; нема несреќи со електрична безбедност, подобрување на ефикасноста на рударството.

Случај 2: Проект за надградба на урбана трафостаница

1. Позадина на проектот: Потребна е општинска трафостаница за да се надгради нејзиниот застарен систем за дистрибуција на електрична енергија, што бара зголемен капацитет за напојување и доверливост за да се задоволат потребите за електрична енергија на жителите и деловните субјекти.
2. Решение: се користеше Usune GGD разводна опрема, со номинална струја од 3150 А, интегрирајќи интелигентно следење и заштитни функции.
3. Ефекти од примената: Капацитетот за дистрибуција на електрична енергија се зголеми за 40%, задоволувајќи ја максималната побарувачка за електрична енергија; време на одговор на грешка намалено за 60%, намалување на времетраењето на прекинот на електричната енергија; во согласност со стандардите на State Grid, постигнувајќи одлично прифаќање.

Технички спецификации

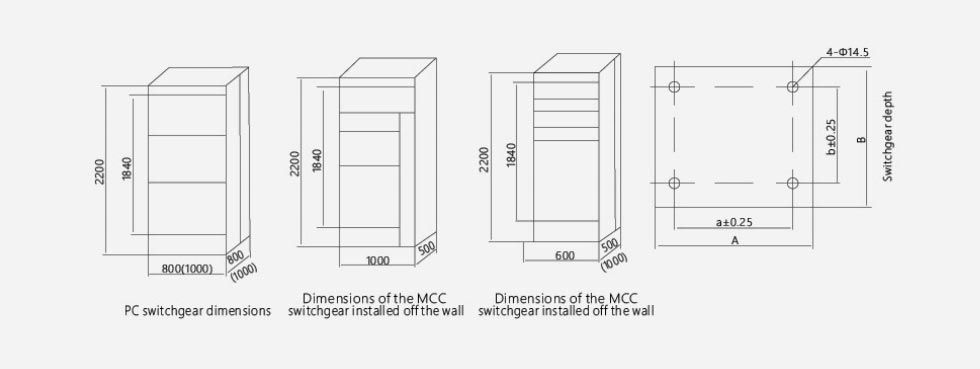

Надворешна димензија на производот

Референца на проектот

Проект за лансирање ракета Cas-space

Извештај за тестирање

Најчесто поставувани прашања

П1: Која е оценката за заштита на Usune GGD нисконапонски фиксен тип прекинувачки кабинет и како се прилагодува на различни средини?

О: Стандардниот рејтинг за заштита е IP30, приспособлив до IP54. Повисоки оценки за заштита (на пр. IP54) се прашината и отпорен на влага, погоден за рудници, фабрики и влажни средини; за корозивни средини, Антикорозивни премази и специјализирани материјали се достапни за да се задоволат приспособените потреби.

П2: Кој е животниот век на производот и какво рутинско одржување е потребно?

О: Нормалниот работен век е 15-20 години. Рутинското одржување вклучува: квартално чистење на прашина, проверка на прицврстувачите и оперативниот статус на компонентата; годишно сеопфатно тестирање на отпорот на изолација и функција за заштита калибрација. Соодветното одржување може да го продолжи работниот век и да обезбеди стабилно работење.

П3: Дали Usune може да обезбеди приспособени решенија за специјален напон/струја или структури?

О: Да. Како професионален производител, нудиме целосни услуги за прилагодување: прилагодување на номинален напон (220V/400V) и струја (до 3150А), менување на димензиите, распоредот на компонентите и функциите; нашиот инженерски тим ќе работи тесно заедно за да дизајнираат приспособени решенија кои се во согласност со стандардите на IEC/GB.
