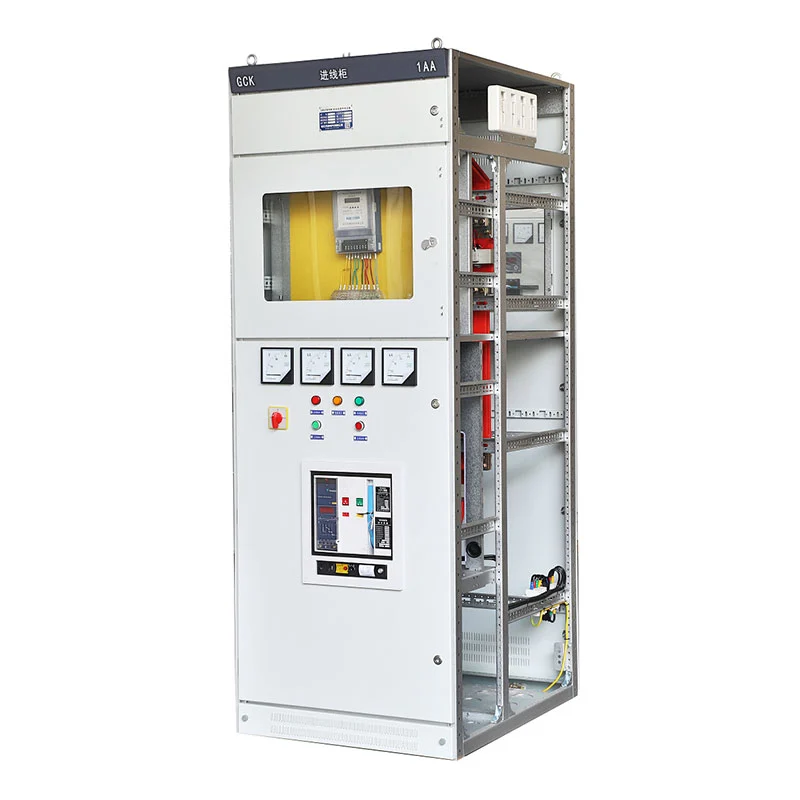

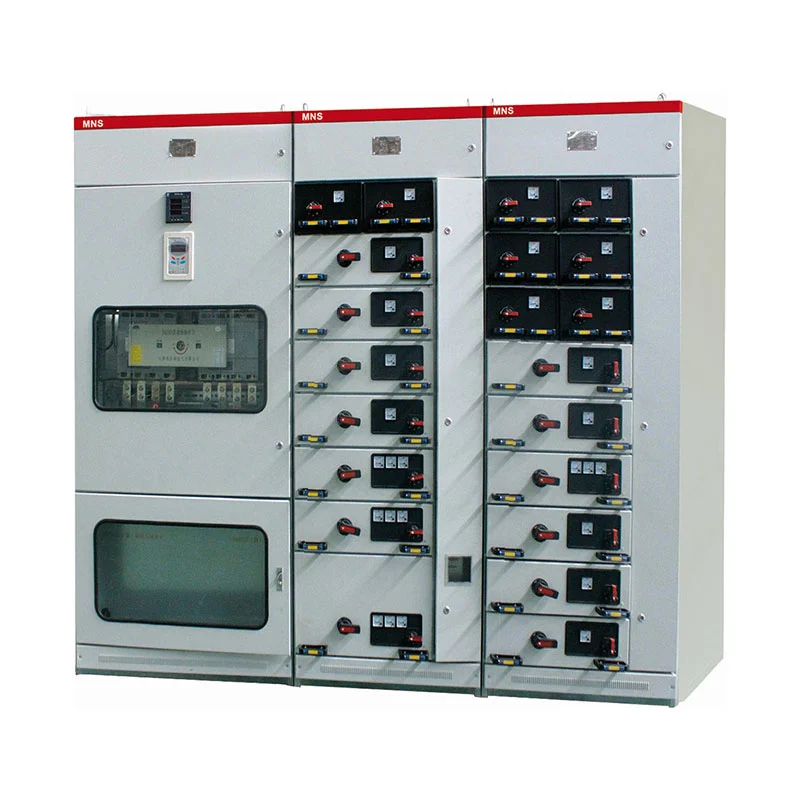

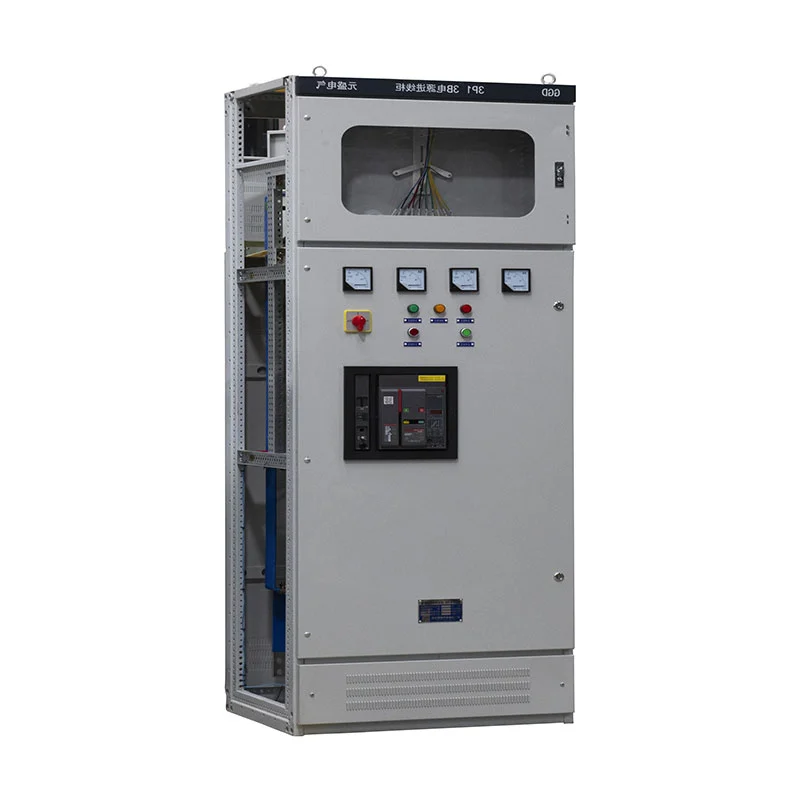

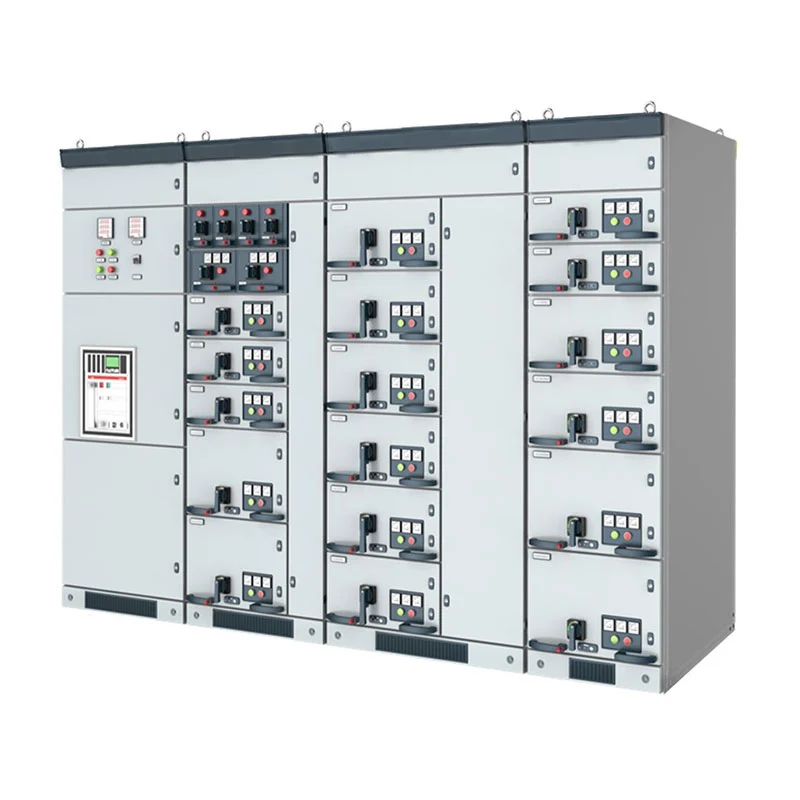

Развиена од Zhejiang Usune Electric Co., Ltd., разводната табла за нисконапонско повлекување е погодна за наизменична струја Системи од 50Hz со номинален работен напон до 400V и номинална струја до 3150А. Дизајнот комбинира бакарна собирница дистрибуција, конфигурабилни прекинувачи, организирани секундарни жици и посебни простори за кабли за поддршка на различни распореди на проекти. Usune произведува и испорачува нисконапонски разводни решенија за електрани, трафостаници, фабрики, рударски капацитети, комерцијални згради и други проекти за дистрибуција на електрична енергија во Кина и прекуокеанските пазари.
Различни електрични оптоварувања бараат различни распореди на фидер. Кабинетот може да се конфигурира според дијаграм за дистрибуција на енергија, дозволувајќи им влезни кола, појдовни кола, моторни доводници и реактивна моќност компензационите кола да се уредат во рамките на истиот нисконапонски дистрибутивен систем.
За поголеми барања за дистрибуција, универзалните прекинувачи како што се сериите Emax, MT, 3WN, AH и ME може да бидат избрани според проектниот проект. Конфигурацијата, исто така, може да вгради и обликувани кола прекинувачи, оптоварување прекинувачи и други електрични компоненти врз основа на потребниот рејтинг на струја и шема за заштита.
Овој конфигурациски пристап овозможува опремата да се прилагоди на различни архитектури за дистрибуција на енергија на потпирање на еден фиксен електричен аранжман.
Главните собирници и шините користат електролитски бакар за да обезбедат стабилна патека за пренос на струја помеѓу дојдовните и излезни кола. На релевантната собирница се применуваат отпорни на пламен изолација и чаури што се собираат топлина делови за подобрување на заштитата на изолацијата и одржување на јасна идентификација на фазата.
Распоредот на собирниците е дизајниран според електричниот цртеж и барањата за номинална струја. Флексибилен Приклучоците на собирницата може да се обезбедат и на влезната врска помеѓу магистралниот мост и главното коло прекинувач онаму каде што тоа го бара дизајнот на проектот.
За тимовите за набавки, оваа конфигурација помага да се поедностави усогласувањето на разводната табла со трансформаторите нагоре, автобуски мостови и низводно фидер системи.
Рамката на кабинетот и внатрешните прегради се изработени од ладно валани челични плочи. Стандардна плоча дебелина не е помала од 2 mm, обезбедувајќи доволна механичка сила за нормално функционирање, проверка и одржување.
Структурата на кабинетот обезбедува посебни области за електрични компоненти, кабелски врски и секундарна контрола жици. Вратите, работните рачки, идентификациските таблички и внатрешните етикети се наредени според електричното дизајн за да ја олесни идентификацијата на колото при пуштање во работа и одржување.
По должината на насоката на уредување на кабинетот сообраќа автобус за заземјување од бакар од PE. Компонентите кои бараат заземјување може да бидат поврзан со овој проводник, со наменски приклучоци за заземјување предвидени за поврзување со надворешното заземјување мрежа.
Секундарното коло е распоредено според проектните цртежи и барањата за контрола. Употреба на жици за контрола флексибилни изолирани бакарни проводници и е организиран во снопови за да обезбеди чиста и одржлива внатрешна жици аранжман.
Контролните кола обично користат проводници од 1,5 mm², додека струјните кола користат проводници од 2,5 mm², што е предмет на финален инженерски проект. Се користат терминални блокови отпорни на пламен, а броевите на жиците или ознаките за идентификација на кола се предвидени да кореспондираат со електричните цртежи.
За дојдовните кабинети, заштитата од исклучување под напон може да се вгради во заштитата на прекинувачот аранжман. Показните светла, контролните прекинувачи и мерните инструменти исто така може да се конфигурираат според функцијата на секое коло.
Разводната табла за нисконапонско повлекување може да се конфигурира за неколку вообичаени нисконапонски напојувања дистрибутивни функции. Дојдовниот кабинет добива енергија од трансформаторот нагоре или изворот на енергија, додека појдовните кабинети дистрибуираат електрична енергија на низводните товари.
Колата за контрола на моторот може да се организираат со употреба на големи и мали конфигурации на фиоки, со прекинувачи или споени ротирачки прекинувачи за оптоварување избрани според карактеристиките на моторот. Кабинети за компензација на кондензатор може вклучете рачна, автоматска или далечинска опрема за компензација на реактивна моќност.
Овој модуларен распоред овозможува иста платформа на кабинетот да поддржува различни задачи за дистрибуција на електрична енергија внатре еден проект.
| Ставка | Спецификација |
| Тип на производ | Разводна табла за дистрибуција што може да се повлече со низок напон |
| Номинален работен напон | 0,4 kV |
| Номинална фреквенција | 50 Hz |
| Оценета струја | До 3150А |
| Степен за заштита | IP23 |
| Инсталација | Затворен |
| Висина | ≤2000м |
| Ниво на загадување | Ниво 3 |
| Температура на околината | -10°C до +40°C |
| Дневна просечна релативна влажност | ≤95% |
| Месечна просечна релативна влажност | ≤90% |
| Сеизмички интензитет | ≤ Магнитуда 8 |
| Материјал за главната собирница | Електролитски бакар |
| Материјал за кабинет | Ладно валана челична плоча |
| Стандардна боја на кабинетот | Електрично сиво, RAL7032 |
| Модел | Номинален напон (V) | Номинална струја (A) | Номинална струја на прекин на краток спој (KA) | Оценета струја за краткотрајно издржување (1s) (kA) | Номинална врвна струја за издржување (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

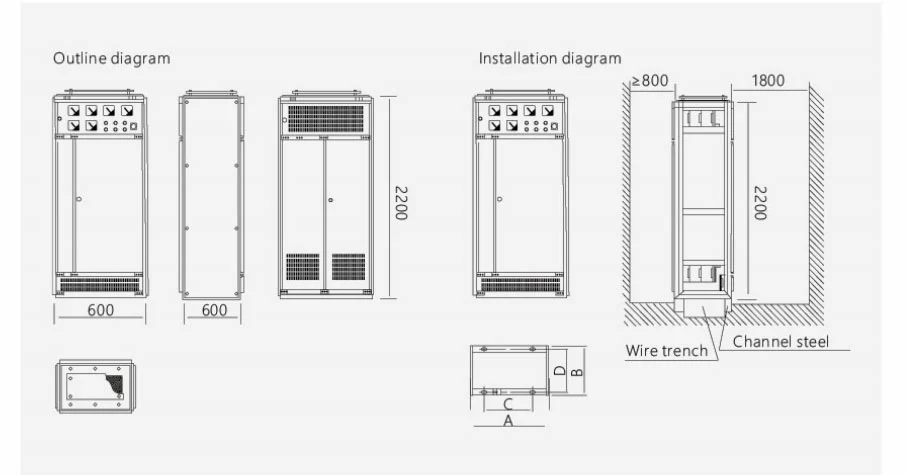

| Код на производот | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Опремата е наменета за внатрешна инсталација во средини без силни вибрации, удари или корозивни услови. Температурата на околината треба да остане помеѓу -10°C и +40°C, а просечната температура во рамките на 24 часа не повеќе од +35°C.
Инсталационата надморска височина е вообичаено ограничена на 2000 m. При максимална амбиентална температура од +40°C, релативната влажноста не треба да надминува 50%, додека повисока релативна влажност може да се дозволи на пониски температури според важечките услови на животната средина.
Наклонот на инсталацијата не треба да надминува 5° од вертикалната рамнина. Доколку опремата е потребна за посебни средини или работни услови, конечната конфигурација може да се одреди преку технички консултации помеѓу Usune и клиентот.
Електричната безбедност се решава и преку конструкцијата на кабинетот и преку заштитата на колото. Механички и електрични функциите на испреплетување се вградени според избраната конфигурација за да се намалат оперативните грешки.
Кабинетот користи јасно идентификувани етикети на кола и броеви на компоненти, додека системот за заземјување обезбедува a посветен PE бакарен автобус за приклучоци за заземјување. Преградите за кабли може да бидат дизајнирани со доволен простор за глави на кабли и инсталација на струен трансформатор со нулта секвенца каде што е потребно.
Предните и задните врати се дизајнирани за стабилно отворање и затворање, додека работните компоненти се поставени на избегнувајте мешање со вратите и рачките на кабинетот.
Usune ја произведува својата нисконапонска електрична опрема според важечките барања на IEC и GB. Релевантни стандардите вклучуваат GB/T 14048.2, GB 7251.12 и применливи барања IEC за нисконапонски разводни уреди и склопови на контролната опрема.
Системот за производство и управување е поддржан со ISO 9001, ISO 14001 и ISO 45001 сертификати. Производот исто така може да биде испорачан со CE сертификат и соодветна документација за тестирање според барањата на проектот.
Овие сертификати и стандарди им обезбедуваат на тимовите за набавки документирана основа за евалуација на добавувачите, проект одобрување и меѓународно купување.
Контролата на квалитетот ги опфаќа материјалите од кабинетот, бакарните собирници, електричните компоненти, секундарните жици и завршените склопување. Компонентите се избираат според одобрените цртежи на дизајнот и техничките спецификации.
Пред испораката, собраната опрема се подложува на рутинска проверка и тестирање. Жици, идентификација на компоненти, приклучоците за заземјување, структурата на кабинетот и електричните функции се проверуваат во однос на проектната документација до намалете ги проблемите со инсталацијата и пуштањето во работа на локацијата на клиентот.
Usune, исто така, одржува евиденција за производство и инспекција за да ја поддржи проверката на квалитетот и следливоста на проектот.
Разводната табла за нисконапонско повлекување е испорачана за проектот за лансирање ракети Cas-space, каде што е потребна сигурна нисконапонска дистрибуција на електрична енергија за проектните објекти и придружната електрична енергија системи.
За инженерски проекти со повеќе електрични оптоварувања и различни дистрибутивни кола, модуларниот кабинет конфигурацијата овозможува дојдовната моќност, колата за снабдување и помошните електрични функции да се организираат според проектот за дистрибуција на електрична енергија.
Димензиите на кабинетот може да се одредат според одобрените електрични цртежи, избор на компоненти, кабел барања за влез и услови за инсталација на локацијата. Usune може да обезбеди соодветни димензионални цртежи за инженерски преглед пред производство.
Usune врши инспекција и рутинско тестирање пред пратката. Процесот на тестирање опфаќа склопување на кабинетот, електрични приклучоци, инсталација на компоненти, заземјување, секундарни жици и други релевантни функции.
Извештаите за тестирање и техничката документација може да се обезбедат според барањата на проектот, помагајќи им на клиентите комплетни процедури за инспекција, инсталација и пуштање во работа.
Стандардната конфигурација е оценета на 0,4 kV, со номинална струја до 3150 А. Конечната електрична конфигурација се одредува според оптоварувањето на проектот и проектните цртежи.
Да. Usune може да ја прилагоди конфигурацијата на кабинетот според електрични шеми, количина на коло, компонента избор, насока на влез на кабел, димензии на кабинетот и други проектни барања.
Системот може да прими различни конфигурации на прекинувачите. Универзални прекинувачи како што се Emax, MT, Сериите 3WN, AH и ME може да се изберат според одобрениот дизајн.
Да. Конфигурациите за контрола на моторот може да се подредат со користење на различни големини на фиоки и соодветни прекинувачи или споени прекинувачи за оптоварување според капацитетот на моторот и барањата за заштита.
Главните и разгранетите собирници користат електролитски бакар. Релевантните делови на собирницата може да бидат обезбедени со отпорен на пламен изолација и термички заштитни чаури.
Usune може да обезбеди технички спецификации, електрични цртежи, димензионални цртежи, извештаи за тестирање и релевантни квалитетна документација според барањата на проектот.
Стандардното време на испорака е генерално 15–20 дена, во зависност од конфигурацијата, количината и барањата на проектот.
Usune има повеќе од 14 години искуство во производство на електрична опрема и производ базиран на проекти развој. Неговиот инженерски тим може да работи од цртежи на клиенти и електрични спецификации за да го развие потребната конфигурација на кабинетот.
Со системи за управување со ISO 9001, ISO 14001 и ISO 45001, усогласеност со стандардот IEC и GB, CE сертификација и рутинско фабричко тестирање, Usune обезбедува нисконапонска опрема за дистрибуција и за домашна и за меѓународна проекти.
За проект за кој е потребна разводна табла за нисконапонско повлекување, клиентите можат да ја обезбедат еднолиниската дијаграм, номинална струја, број на влезни и излезни кола, барања за компоненти и димензии на кабинетот. Usune потоа може да ја подготви соодветната техничка конфигурација и понуда.
