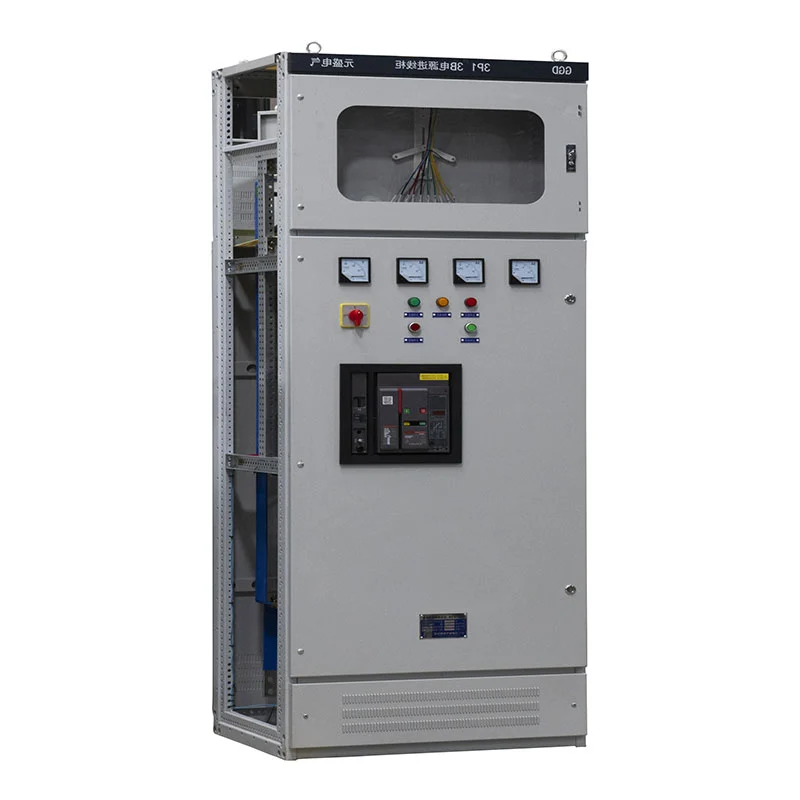

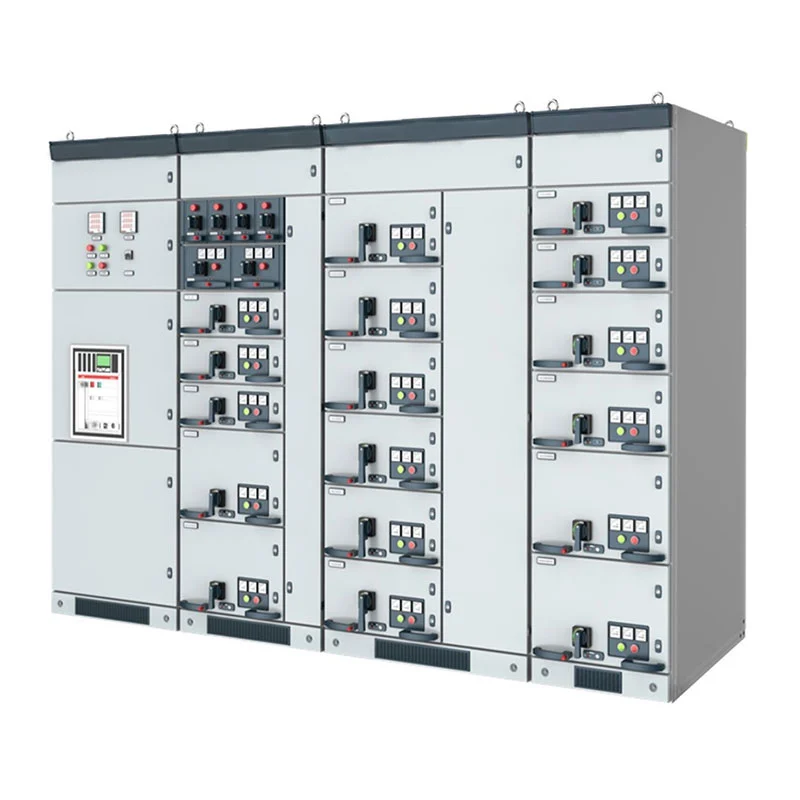

Панелот за дистрибуција на енергија со низок напон GGD е дизајниран за внатрешни апликации за дистрибуција на енергија со номинална фреквенција од 50Hz и номинален работен напон до 380/400V. Неговата структура на кабинетот, бакарни собирници, контролни кола и заштита компонентите може да се конфигурираат според барањата на проектот. Решението е погодно за електрани, трафостаници, фабрики, рударски претпријатија, комерцијални објекти и други објекти за дистрибуција на електрична енергија.
Дистрибутивната табла за нисконапонска енергија GGD е дизајнирана како централизирана нисконапонска единица за дистрибуција. Тоа може добиваат електрична енергија од спротиводниот систем и ја дистрибуираат до повеќе излезни кола за опрема, осветлување, мотори и други оптоварувања.

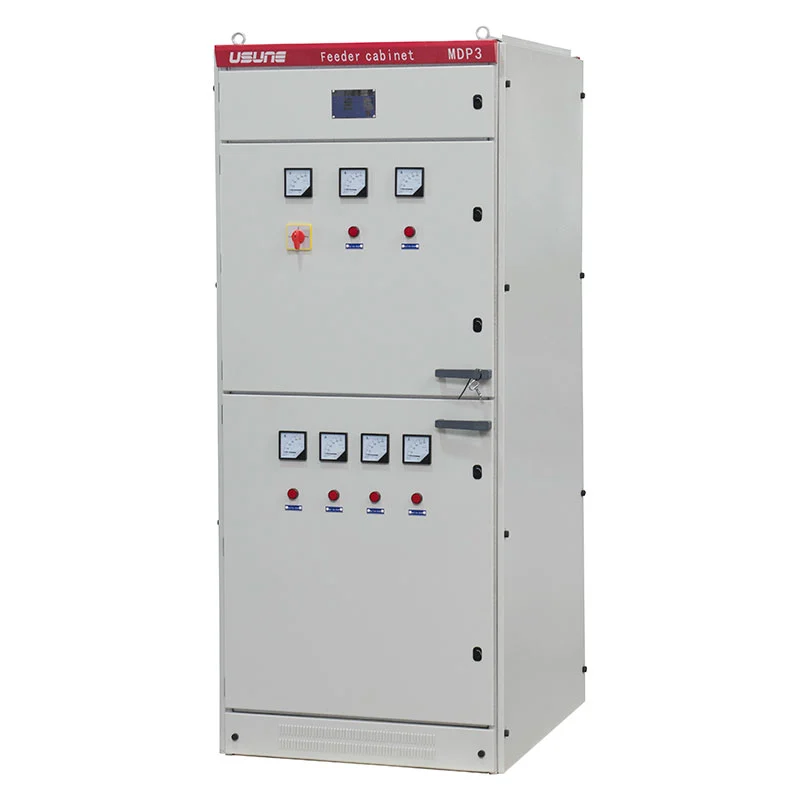

Кабинетот може да се уреди како дојдовен кабинет, појдовен дистрибутивен кабинет, кабинет за компензација на кондензатор или други конфигурации според електричниот еднолиниски дијаграм. Ова го прави системот полесно да се интегрира различни индустриски и комерцијални дистрибутивни мрежи.
Внатрешниот аранжман ги одвојува главните електрични компоненти и контролните жици според проектниот проект. Универзални прекинувачи, прекинувачи од обликувани куќишта, минијатурни прекинувачи, контактори, релеи, метри и други компоненти може да се изберат според потребните функции на колото.
За проекти кои бараат приспособени брендови или спецификации на компоненти, Usune може да го координира изборот на компоненти со купувачот пред производство.
Рамката и преградите на кабинетот се изработени од ладно валана челична плоча. Дебелината на референтната плоча е ≥2mm, со обработени готови рабови за да се намалат острите рабови при работа и одржување.
Структурата на кабинетот е дизајнирана да обезбеди доволна механичка сила за нормално функционирање додека дозволува пристап за проверка, жици и замена на компоненти. Предните и задните врати се наредени за практично работење и одржување.
Електролитски бакар се користи за главните и разгранетите собирници. Изолација и термички заштитни материјали може да се примени на системот на собирници за да се одржат потребните диелектрични перформанси.
За распоредот на собирницата е обезбедена идентификација на фази, додека зглобовите на собирниците се обработуваат според потребниот начин на електрично поврзување. Може да се обезбеди и флексибилна врска со собирницата каде што е потребно помеѓу влезниот автобуски мост и главниот прекинувач.
По правецот на склопување на кабинетот е поставен наменски бакарен автобус од PE. Компонентите кои бараат заземјување може да бидат поврзан преку PE системот, со приклучоци за заземјување предвидени за поврзување со надворешната заземјувачка мрежа.
Преградата за кабли може да резервира и доволно простор за главите на каблите и поврзаната инсталација на струјниот трансформатор според цртежот на проектот.
Дојдовните кабинети можат да бидат опремени со универзални прекинувачи и соодветни заштитни функции. На испорачаната конфигурација може да вклучува струјни прекинувачи со електрична работа со заштита при исклучување под напон и функциите на временско доцнење според електричниот дизајн.
Конфигурацијата за заштита и контрола се одредува според барањата на проектот наместо да биде ограничена на едно комбинација на фиксни компоненти.
Појдовните кола може да се организираат за различни оптоварувања и барања за дистрибуција. Автоматски прекинувачи, контактори, термичките релеи и терминалните блокови може да се изберат според номиналната струја и контролните барања на секоја од нив фидер.
Распоредот на кабинетот поддржува јасна идентификација на кола, со позиционирани броеви на уреди и етикети за жици за полесно инспекција и одржување.
За моторни апликации, кабинетот може да интегрира кола за контрола на моторот со соодветно префрлување и заштита компоненти. Индикаторските светла за почеток/стоп и идентификацијата на колото може да се наредени на таблата на кабинетот за да помогнат операторите брзо ги идентификуваат поединечните моторни кола.
Секундарните контролни кола се жици според одобрените електрични цртежи. Флексибилни проводници се наредени во организирани снопови, со соодветна изолација и чаури кои се користат кога жиците минуваат низ подвижни или механички изложени области.
Референтните пресеци вклучуваат 1,5 mm² за кола за контрола и наизменичен напон и 2,5 mm² за кола со наизменична струја, предмет на конечниот електричен проект.
Терминалните блокови користат компоненти отпорни на пламен, додека проводниците се идентификуваат според нумерирањето на колото или насока на проводникот прикажана на цртежите. Рачно напишаните внатрешни етикети се избегнуваат; броеви на кола и опрема идентификацијата се испечатени или со топла печат за појасно долгорочно одржување.
Дистрибутивниот панел за нисконапонска енергија GGD е дизајниран околу следните референтни параметри:
| Ставка | Спецификација |
| Тип на производ | ГГД нисконапонска табла за дистрибуција на енергија |
| Номинален напон | 0,4 kV |
| Номинална фреквенција | 50 Hz |
| Оценета струја | До 3150А |
| Степен за заштита | IP23 |
| Инсталација | Затворен |
| Ниво на загадување | Ниво 3 |
| Висина | ≤1000 м |
| Температура на околината | -10°C до +40°C |
| Дневна просечна релативна влажност | ≤95% |
| Месечна просечна релативна влажност | ≤90% |
| Сеизмички интензитет | До магнитуда 8 |
Конечните електрични параметри, димензиите на кабинетот и изборот на компоненти се одредуваат според одобреното технички цртеж и проектни барања.
| Модел | Номинален напон (V) | Номинална струја (A) | Номинална струја на прекин на краток спој (KA) | Оценета струја за краткотрајно издржување (1s) (kA) | Номинална врвна струја за издржување (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Код на производот | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Во фабриките, работилниците и рударските капацитети, нисконапонскиот дистрибутивен панел GGD може да служи како централен дистрибутивна точка за производствена опрема, мотори, осветлување и помошни системи.
Кабинетот може да се конфигурира за дистрибутивни мрежи за комерцијални и високи згради каде има повеќе излезни кола бараат централизирана заштита, мерење и контрола.
Електраните и трафостаниците можат да ја користат опремата за нисконапонска помошна дистрибуција на електрична енергија и низводно електрични системи, со внатрешна конфигурација прилагодена на еднолинискиот дијаграм на проектот.
Опремата е наменета за внатрешна инсталација. Референтната работна температура е -10°C до +40°C, со надморска височина до 1000м.
Околината треба да биде ослободена од тешки вибрации, удари и корозивни услови. Кога е посебно еколошките барања постојат, техничките услови може да се дискутираат помеѓу Usune и купувачот претходно производство.
За време на инсталацијата, наклонот на опремата кон вертикалната рамнина не треба да надминува 5 °. Правилна инсталација помага да се одржи усогласувањето на кабинетот, работата на вратите и сигурноста на електричното поврзување.
Дизајнот и производството на нисконапонскиот дистрибутивен панел GGD ја следат применливата нисконапонска разводна опрема барања, вклучувајќи ги релевантните GB и IEC стандарди. Испорачаната опрема може да се произведува според најнови важечки спецификации на проектот и одобрена техничка документација.
Клучните референтни стандарди вклучуваат GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 и други применливи електрични стандардите наведени со проектот.
Активностите за производство и управување со квалитетот на Usune се поддржани од системите ISO 9001, ISO 14001 и ISO 45001. Електричните производи може да се набават и со CE сертификат, заедно со соодветната документација за тестирање според на конфигурацијата на производот.
| Ставка за споредба | ГГД нисконапонска табла за дистрибуција на енергија | Разводна опрема што може да се повлече | Дистрибутивен кабинет од фиксен тип |
| Главна цел | Нисконапонска дистрибуција, контрола и заштита | Често префрлување и одржување на кола | Основна дистрибуција на енергија |
| Типичен напон | 0,4 kV | Низок/среден напон во зависност од конфигурацијата | Низок напон |
| Структура на кабинетот | Фиксен модуларен кабинет | Структура на фиока/количка што може да се повлече | Фиксна инсталација |
| Пристап до кола | Предно и задно одржување во зависност од дизајнот | Брзо повлекување на функционалните единици | Конвенционален пристап за одржување |
| Флексибилност на конфигурацијата | Високо | Многу високо | Умерено |
| Систем на собирници | Бакарни главни и гранки собирници | Преграден распоред на собирници | Бакарни или алуминиумски собирници |
| Соодветни товари | Внесувачи, мотори, осветлување, помошни системи | Повеќекратни фидери и кола за контрола на моторот | Општи дистрибутивни оптоварувања |
| Пристап за одржување | Инспекција и замена на ниво на компоненти | Повлекување на функционална единица за одржување | Одржување на ниво на компоненти |
| Приспособување на проектот | Еднолиниски дијаграм и прилагодување базирано на компоненти | Приспособување на конфигурацијата на фиоката | Приспособување на основната конфигурација |
| Типични апликации | Фабрики, трафостаници, електрани, згради | Индустриска дистрибуција и контрола на моторот | Комерцијална и општа намена дистрибуција |
Дистрибутивниот панел за нисконапонска енергија GGD е особено погоден кога проектот бара робустен централизиран дистрибутивен кабинет со јасна внатрешна структура, систем на бакарни собирници и флексибилен избор на дојдовни, излезни и контролни кола.
За проекти каде што брзата замена на поединечни функционални единици е примарен услов, може да се повлече конфигурацијата може да биде посоодветна. За поедноставни дистрибутивни мрежи со помалку промени на кола, фиксен тип кабинетот може да обезбеди поедноставно решение.
Usune може да ја избере структурата на кабинетот, прекинувачите, распоредот на собирниците, контролните компоненти и внатрешните жици според еднолинискиот дијаграм на проектот и техничките барања.
Панелот за дистрибуција на нисконапонска енергија GGD е референциран за проектот Cas-space Rocket Launch, демонстрирајќи ја неговата примена во проектна средина каде структурирана нисконапонска дистрибуција и електрична доверливоста на опремата е важна.
Zhejiang Usune Electric Co., Ltd. има повеќе од 14 години искуство во областа на електричната опрема, поддржано од искусен тим за истражување и развој способен да развива конфигурации според барањата специфични за проектот.
Од електрични компоненти и изработка на кабинети до внатрешни жици и финална проверка, Usune применува контролирано процедури за производство и проверка на квалитетот. Стандардното време на производство е приближно 15–20 дена, во зависност на конфигурација и количина на нарачка.
За проекти кои бараат специфични прекинувачи, контролни компоненти, димензии на кабинетот, аранжмани на собирници или жици конфигурации, Usune може да ја развие опремата врз основа на еднолинискиот дијаграм на купувачот и техничките спецификации.
Стандардниот референтен номинален напон е 0,4 kV, со номинална фреквенција од 50 Hz. Конечните параметри зависат од проектот дизајн.
Испорачаната конфигурација може да достигне 3150 А, во зависност од избраниот прекинувач, шина и целокупната електрична дизајн.
Да. Димензии на кабинетот, електрични компоненти, влезни и излезни кола, контролни функции, собирница аранжманите и другите детали може да се прилагодат според одобрените цртежи.
Конфигурацијата може да вклучува универзални прекинувачи, прекинувачи од обликувани куќишта, минијатурни прекинувачи, контактори, термички релеи, метри и други компоненти според барањата на проектот.
Нормалниот период на производство е приближно 15–20 дена, во зависност од количината и техничката конфигурација.
Да. Usune може да обезбеди OEM и прилагодување засновано на проекти, вклучувајќи ги наведените конфигурации на компоненти и клиент барања.
Компонентите и склопените кабинети се проверуваат за време на производството, проследено со рутинска проверка и тестирање пред пратката. Релевантната документација за тестирање може да се достави според барањата на проектот.
