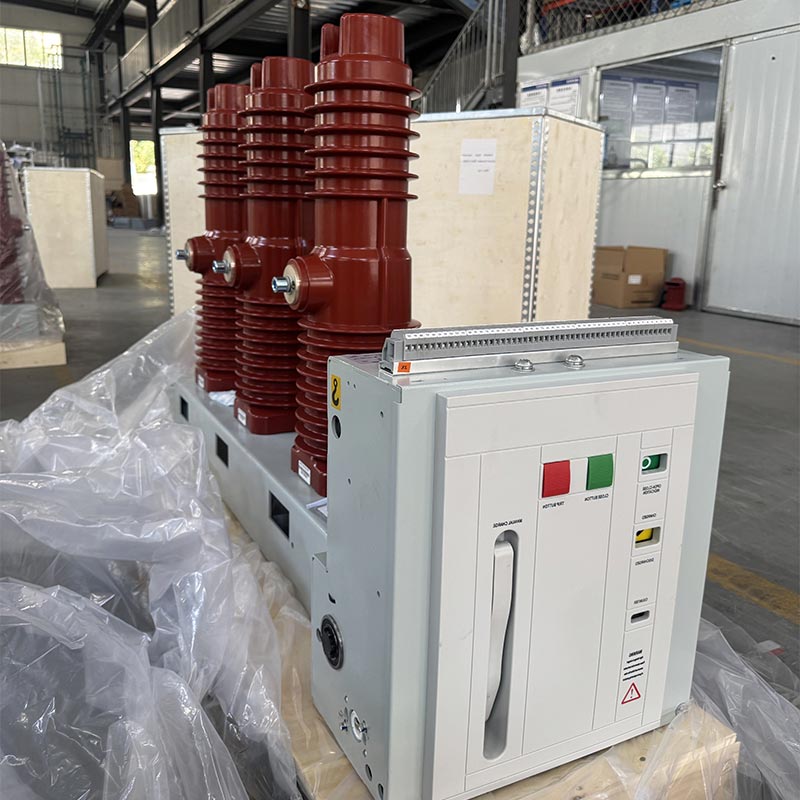

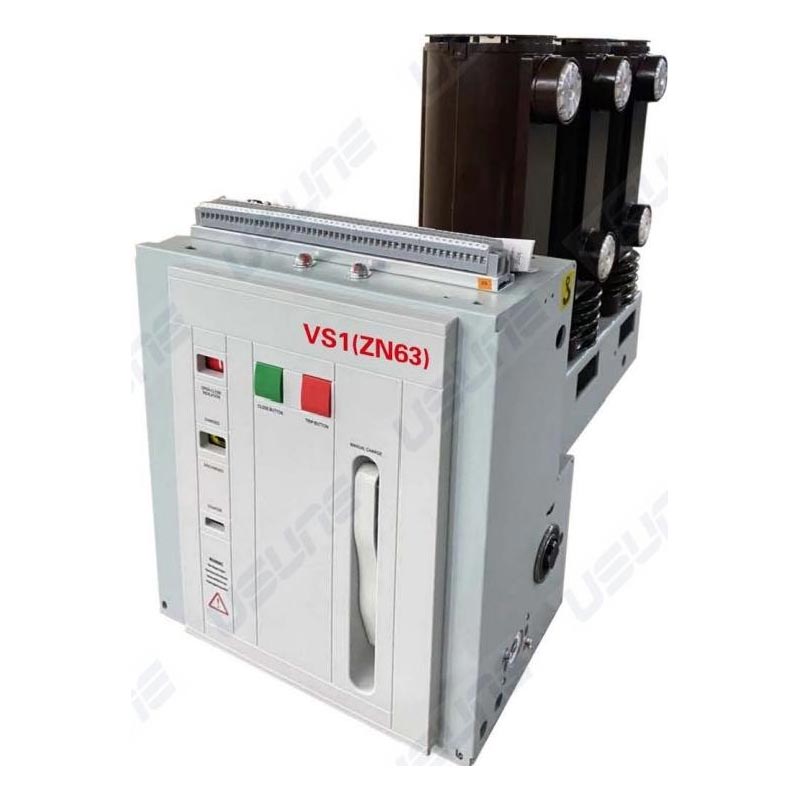

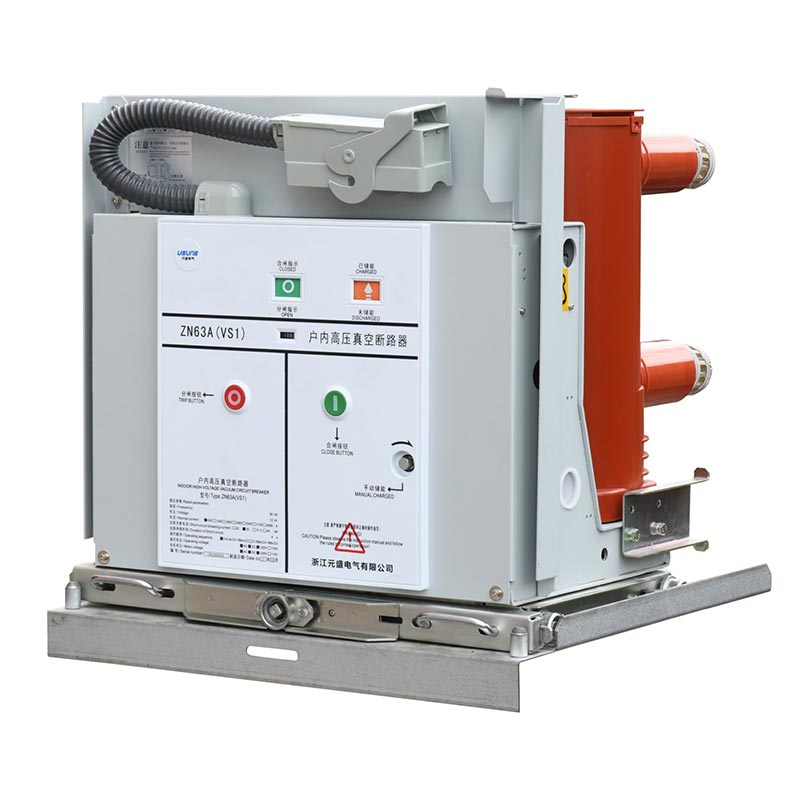

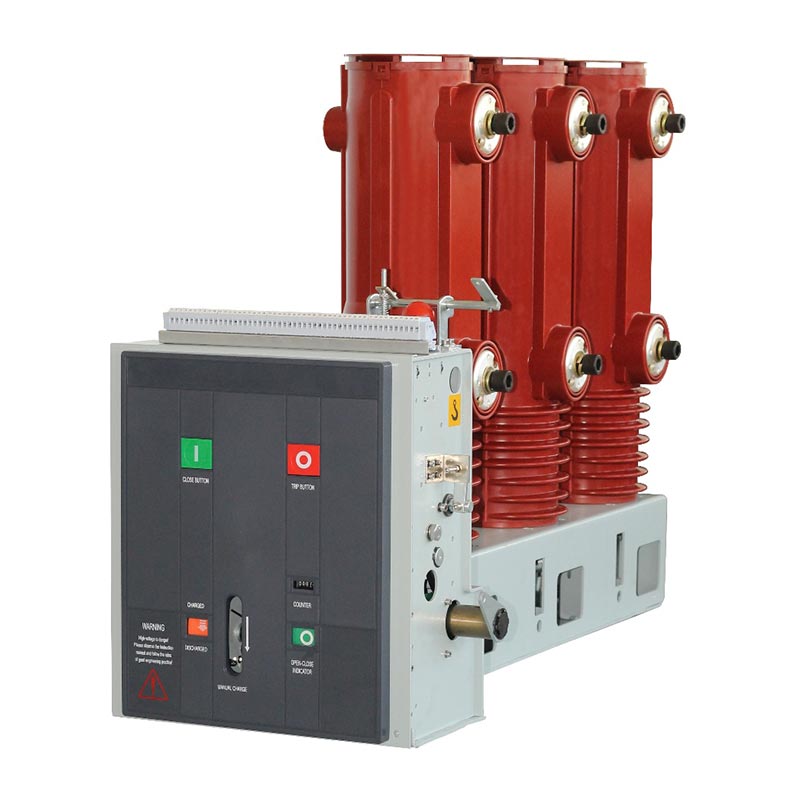

Странично монтиран внатрешен прекинувач со правосмукалка

Прекинувачот за внатрешни вакуумски кола монтиран странично на Usune е фиксна високонапонска разводна опрема која првенствено се користи во фиксни разводна опрема. Може да се користи независно или интегриран во системи за напојување со прстенести мрежи, трансформатори од типот кутија, и разни нестандардни системи за напојување. Неговата основна предност лежи во технологијата за гаснење со вакуумски лак, избегнување на загадувањето и штетите предизвикани од традиционалните средства за гаснење лак, ефикасно подобрување на напојувањето безбедност и стабилност. Овој производ е независно развиен и произведен од фабриката на Usune, со зрели производствени процеси и строга контрола на квалитетот, обезбедувајќи стабилна и сигурна работа под различни комплекси услови.

Стандарди за производи и авторитет За да се обезбеди сигурност и усогласеност на производот, Usune странично монтиран правосмукалка во затворен простор Прекинувачот строго се придржува до авторитативните домашни и меѓународни стандарди, вклучително и GB/T1984-2014 "High Напонски прекинувачи“, JB3855-1996 „3.6~40.5KV Внатрешен високонапонски вакуумски прекинувачи“ и DL/T403-2000 „12~40,5KV Вакуумски прекинувачи за нарачка на технички услови“ и е во согласност со релевантните барања на IEC62271-100:2008. Секој производ е подложен на ригорозни фабрички прегледи пред да замине од фабриката, и сите технички параметрите ги задоволуваат барањата за дизајн, демонстрирајќи ја посветеноста на Usune за квалитетот на производот и обезбедувајќи безбедна употреба за корисници.

Оперативна средина и применливост

Странично монтираниот внатрешен прекинувач со правосмукалка е многу прилагодлив на различни средини и погоден за следниве услови за работа во затворен простор:

1. Амбиентална температура: максимална +40℃, минимална -15℃
2. Влажност на околината: Дневна просечна релативна влажност ≤95%, месечен просек ≤90%; дневен просечен притисок на пареа ≤22×10-3MPa, месечен просек ≤1,8×10-3MPa
3. Надморска височина: Не поголема од 1000м
4. Сеизмички интензитет: Не поголем од 8 степени
5. Атмосферска средина: Без значителна прашина, чад, корозивни и запаливи гасови, пареи или прскање со сол загадувањето.

Забелешка: Доколку вистинската работна средина ги надминува горенаведените нормални барања, ве молиме консултирајте се со професионалниот производител Usune да приспособи соодветно решение за производот.

Структура и функција

1. Целокупна структура

Странично монтираниот внатрешен прекинувач со правосмукалка го прифаќа распоредот напред-назад на работниот механизам и комора за гаснење лак. Главното проводно коло е трифазен тип монтиран на подот. Прекинувачот за вакуум е надолжно инсталиран во тубуларен изолационен цилиндар направен со процес на APG епоксидна смола. Ова обезбедува одлични перформанси против лази, значително намалувајќи ја акумулацијата на прашина на површината на прекинувачот, спречување на надворешните фактори да влијаат на неговата работа и обезбедување високи перформанси на изолација дури и при влажни и силно загадени средини.

2. Структура на оперативниот механизам

Работниот механизам е механизам со рамна пружина, кој поддржува рачно и електрична енергија за складирање. На оперативниот мотор е инсталиран во предниот кабинет на прекинувачот. Кабинетот е поделен на пет собранија простори со четири средни прегради, во кои се сместени компонентите за складирање енергија, пренос, исклучување и тампон соодветно. Производот ги интегрира прекинувачот и механизмот за работа во еден дизајн, обезбедувајќи висока степен на совпаѓање помеѓу оперативните перформанси на механизмот и отворањето и затворањето на прекинувачот барања. Ова ги намалува непотребните средни чекори, ја намалува потрошувачката на енергија и бучавата и се подобрува оперативна сигурност.

Главни спецификации и технички параметри

Инсталација и пуштање во употреба

1. Проверете го прекинувачот за оштетување. Доколку е оштетен, веднаш престанете да го користите.
2. Отстранете ги загадувачите (особено од изолационата површина). Загадувачи кои се создаваат за време на транспортот или складирањето може да влијае на изолационите перформанси на производот.
3. Рачно ракувајте со прекинувачот за да складирате енергија и да извршите операции на затворање/отворање по потреба, набљудувајќи дали статусот на складирање енергија и индикаторите за позиција на затворање/отворање се нормални.
4. Работете го прекинувачот за да складира енергија и изведувајте операции за затворање/отворање користејќи ја работната моќност снабдување, проверувајќи дали статусот на складирање енергија и индикаторите за положба се нормални.
5. Работење на прекинувачот од типот на рачна количка: вметнете ја рачката за туркање во отворот за туркање, ротирајте во насока на стрелките на часовникот за да напред и спротивно од стрелките на часовникот за да се повлече, со вкупен удар од 300±3 mm; во отворена положба, непречено поместете го до работна или тест позиција, вртејќи ја рачката 30 пати со средна брзина додека не се слушне звукот „клик“, што покажува дека е во позиција (не употребувајте прекумерна сила за да избегнете оштетување на механизмот за туркање). Во ова време, на ќе се активираат соодветните индикатори за позиција (S8, S9).

Забелешка: Кога користите уред за блокирање за затворање, напојувањето на колото за блокирање мора да биде поврзано за да се отклучи пред затворање; при распакување, работете според барањата на пакувањето, подигајќи го лактот на прекинувачот за да се осигура дека долната појдовна рака е под оптоварување, избегнувајќи силен удар и вибрации; извадете го уредот за дигање како потребно пред да го ставите во кабинетот.

Студија на случај на апликација од реалниот свет

Случај: Голем индустриски парк во Јужна Кина купи 50 Usune странично монтирани затворени прекинувачи со правосмукалка (модел VS1-12/1250-25) за својата производствена работилница за дистрибутивен систем за електрична енергија. Во паркот работат повеќе производни линии наизменично, барајќи често префрлување на струја и висока доверливост при прекин на струјата на краток спој. Бидејќи инсталација и пуштање во работа во 2024 година, производите функционираат стабилно 12 последователни месеци без дефект, ефикасно заштита и контролирање на електроенергетскиот систем, намалување на времето на прекин на опремата и подобрување на паркот ефикасност на производството. Како локален кинески снабдувач, Usune обезбеди целосни упатства за инсталација на лице место и услуги за одржување по продажбата, заработувајќи високи пофалби од клиентот.

Најчесто поставувани прашања

П1: Што ако вистинската работна средина на прекинувачот ги надминува нормалните барања?

А1: Ако температурата на околината, влажноста, надморската височина, итн., ги надминуваат нормалните барања, ве молиме контактирајте го производителот, Usune, веднаш. Професионален технички тим ќе спроведе анкета на лице место и ќе прилагоди a производ решение прилагодено на посебна средина за да се обезбеди стабилна работа на прекинувачот под посебни услови. Како одговорен снабдувач, Usune е посветен на обезбедување персонализирани решенија за секој клиент.

П2: Како да го одржувате Usune странично монтираниот прекинувач за вакум во затворен простор за да го продолжите работниот век?

А2: Рутинското одржување главно вклучува три точки: Прво, редовно чистете ја површината на изолацијата за да спречите нечистотија акумулација од влијанието на перформансите на изолацијата; второ, редовно проверувајте го статусот на складирање енергија, индикатори за отворање/затворање и жици за да се осигура дека нема лабавост или оштетување; трето, спроведе рачно и електрично оперативни тестови на секои 6 месеци за проверка на флексибилноста и доверливоста на механизмот за работа. Покрај тоа, на фабриката обезбедува детален прирачник за одржување и упатство по продажбата за да им помогне на корисниците да го одржуваат производот научно.
