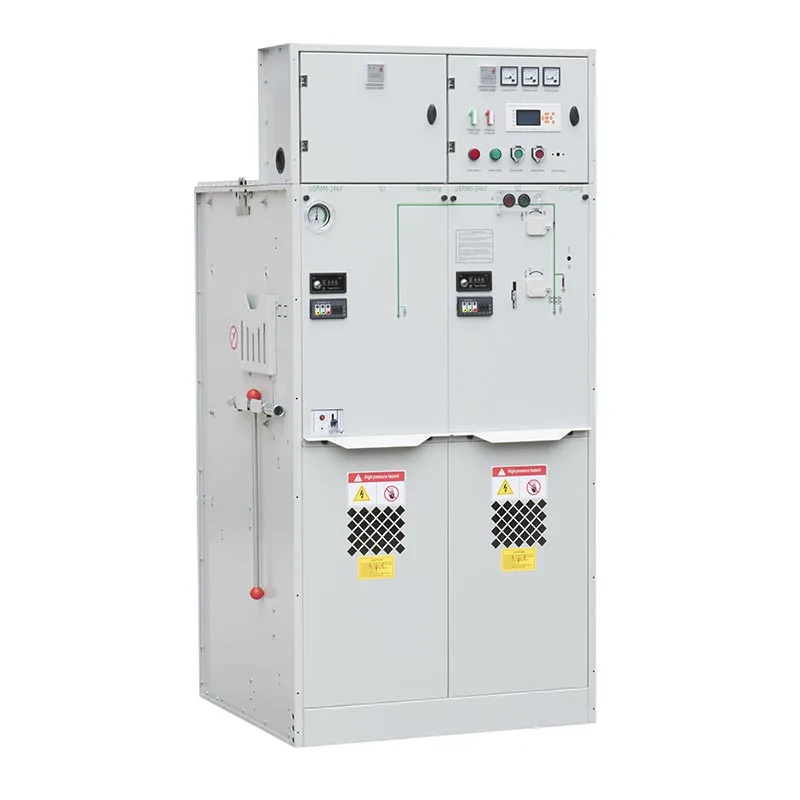

За купувачите на 22kV SF6 GIS RMU Ring Ring Main Unit switchgear, клучните размислувања не се само перформансите на префрлување, туку исто така, колку брзо може да се лоцираат дефектите, колку безбедно операторите можат да пристапат до опремата и колку е одржувањето потребно во текот на неговиот работен век. Usune ги решава овие барања преку индикација за висок напон на струја, дефект индикатори, заштита на микрокомпјутер и гасен систем запечатен под притисок.
RMU може да биде опремен со индикатори за дефекти за дефекти фаза-фаза и фаза-земја. Откако ќе се појави дефект, индикаторот обезбедува аларм за да му помогне на оперативниот персонал да го идентификува погодениот дел и да ја лоцира точката на дефект поефикасно.
За дистрибутивните мрежи поврзани со центар за мониторинг, информациите за дефекти може да се пренесат и до сервер за мониторинг, овозможувајќи и на контролната соба да ја идентификува областа на дефект и специфичната позиција без да се потпира целосно на рачна инспекција.
Уредот за индикација за напојување со висок напон обезбедува визуелен потсетник за проверка дали примарното коло е полни со енергија. Исто така, поддржува фазна верификација за да им помогне на операторите да го потврдат електричниот статус пред работа.
Електричното поврзување и поврзаната магнетна брава може да го спречат постоењето на вратата од преградата за кабли се отвора додека влезниот кабел останува под напон, обезбедувајќи дополнителен слој на заштита при одржување.
Опционалниот уред за заштита, мерење и контрола на микрокомпјутерот го заменува традиционалното електромагнетно реле заштита со технологија за дигитален мониторинг. Може да се користи за линии, дистрибутивни трансформатори и други основни опрема.
Системот може да интегрира струјна и напонска заштита, мерење, аларм и контролни функции, поддршка интелигентно управување со енергијата и комуникација со мрежата за следење на клиентите.
| Бр. | Предмети | Единица | Единица прекинувач за прекин на оптоварување | комбинирана единица | Единица за прекинувач |
| 1 | Номинален напон | kV | 12/24 | 12/24 | 12/24 |
| 2 | Номинална фреквенција | Hz | 50 | 50 | 50 |
| 3 | Номинална струја | A | 630 | 125 (зависи од струјата на осигурувачот) | 630 |
| 4 | Оценето ниво на изолација - 1 мин. Фреквентно отпорно напон - Интерфаза, заземјување | kV | 42/65 | 42/65 | 42/65 |
| Номинално ниво на изолација - 1 мин | kV | 48/79 | 48/79 | 48/79 | |
| Номинално ниво на изолација - 1 мин. Фреквентно отпорно напон - Контролно и помошно коло | kV | 2/2 | 2/2 | 2/2 | |
| Оценето ниво на изолација-Импулс на осветлување издржи напон-меѓуфаза, заземјување | kV | 75/125 | 75/125 | 75/125 | |
| Оценето ниво на изолација-Импулс на осветлување издржи напонско-изолационо растојание | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Номинална струја за издржување на краток спој | kA/s | 25/4 | —— | 25/4 |
| 6 | Номинална врвна струја за издржување | kA | 63 | —— | 63 |
| 7 | Номинална струја за правење краток спој | kA | 63 | Ограничено со HV осигурувач | 63 |
| 8 | Номинална струја на прекин на краток спој | kA | —— | Ограничено со HV осигурувач | 25/25 |
| 9 | Номинална струја на пренос | A | —— | 1700/1400 | —— |
| 10 | Номинална струја на прекин на активно оптоварување | A | 630 | —— | —— |
| 11 | Номинална струја на прекин на затворена јамка | A | 630 | —— | 630 |
| 12 | Механички прекинувач за прекин на оптоварувањето за време на траење/CB | Тајмс | 10000 | 10000 | 20000 |
| Механички животен век изолација/прекинувач за заземјување | Тајмс | 5000 | 5000 | 5000 | |
| 13 | Отпорност на колото | μΩ | ≤150 | —— | ≤150 |
| 14 | Номинален притисок на полнење (20℃ манометар притисок) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Годишна релативна стапка на истекување на гас | % | 0.05 | 0.05 | 0.05 |
| 16 | Кабинет за степен на заштита на IP | IP4X | IP4X | IP4X | |
| IP степен на заштита - Резервоар за гас | IP67 | IP67 | IP67 |
Кога ќе се појави краток спој помеѓу фазите или помеѓу фаза и заземјување, индикаторот за дефект обезбедува аларм индикација. Персоналот за одржување може да го користи сигналот за да го идентификува засегнатиот доводник и да го намали дефектот локација.
За проекти кои бараат централизиран мониторинг, информациите за дефекти може да се пренесат до центарот за мониторинг. На мониторинг компјутерот може да го прикаже соодветниот дел и локација за дефект, помагајќи им на тимовите за одржување да се намалат време за пребарување на дефекти и поефикасно враќање на напојувањето.
Примарните компоненти на кабинетот SF6 се дизајнирани како запечатен систем и генерално не бараат рутина одржување за време на наведениот работен век при нормални работни услови.
Резервоарот за гас е изработен од нерѓосувачки челик, обезбедувајќи долготрајна отпорност на корозија. Механичките оперативните компоненти се поставени надвор од резервоарот за гас, со што се врши проверка, работа и замена на компонентите поудобно кога е потребна услуга.
За инсталации изложени на екстремна прашина, песок или загадување, периодична проверка на механички ротирачки делови и се препорачуваат услови за подмачкување.
Серијата USRM6 користи гасен систем запечатен под притисок и не бара посебна проверка на гасот во нормала услови за работа.
Пред работа, манометарот треба да се провери. Во нормални услови, индикаторот за притисок треба остануваат во зелениот оперативен простор. Референтниот притисок е 0,14 MPa, при што притисокот на гасот се одржува погоре 0,135 MPa на 20°C под наведените услови на запечатување.
Очекуваната годишна стапка на истекување на гас е помала од 0,1%, поддржувајќи ги долгорочните перформанси за запечатување гас.
22kv Sf6 Gis Rmu Ring главна единица прекинувач е развиен во согласност со барањата IEC 298, со дизајниран работен век од повеќе од 30 години при нормални работни услови.
Дизајнот на херметички прекинувач помага да се одржи запечатувањето на гас во текот на очекуваниот период на услуга, намалувајќи ја потребата за честото одржување поврзано со гасот и помагање на клиентите да ги контролираат долгорочните оперативни трошоци.
| Клучно разгледување | Usune 22kV SF6 GIS RMU | Конвенционален RMU |
| Изолација | SF6 изолиран со гас | Зависи од дизајнот на опремата |
| Откривање на дефекти | Изборна локална и далечинска индикација за дефект | Често се потпира повеќе на рачна инспекција |
| Мониторинг | Достапна е дигитална заштита и комуникација | Може да бара посебна опрема за следење |
| Безбедност | Индикација во живо и електрично/магнетно преплетување | Зависи од конфигурацијата |
| Одржување | Запечатен примарен систем со мали барања за одржување | Барањата за одржување варираат |
| Резервоар за гас | Запечатен резервоар од нерѓосувачки челик | Зависи од конструкцијата |
| Работен век | Дизајниран повеќе од 30 години во нормални услови | Зависи од дизајнот и одржувањето на производот |
Преклопникот на главната единица Usune 22kv Sf6 Gis Rmu Ring е погоден за индустриски дистрибутивни мрежи каде што повеќе на фидерите им треба сигурно префрлување и брза локација на дефектот. Индикаторите за дефекти и дигиталните заштитни уреди можат да помогнат тимовите за одржување поефикасно ги идентификуваат абнормалните делови.
RMU може да се конфигурира со микрокомпјутер за заштита и мерни функции за дистрибутивни трансформатори, обезбедување на функции за следење на струја и напон, аларм и заштита во рамките на среднонапонската мрежа.
За клиентите кои развиваат интелигентни системи за дистрибуција на енергија, RMU може да поврзе заштита, мерење, дефект индикации и функции за комуникација со централен систем за следење, поддржувајќи далечинско идентификација на дефекти и поефикасно управување со мрежата.
Еден клиент го користел Usune 22kv Sf6 Gis Rmu Ring Ring Main Unit switchgear за индустриска прстенест мрежа со повеќе дојдовни и појдовни фидери. За време на пуштањето во работа, клиентот се фокусираше на тоа дали операторите можат брзо идентификувајте го засегнатиот доводник кога се појави дефект фаза-фаза или фаза-земја. Интегрираниот индикатор за дефект обезбеди информации за локалниот аларм, помагајќи му на персоналот за одржување да го стесни делот за дефект пред да го изврши увид на лице место.
За апликација за дистрибуција на трансформатор, клиентот го избра RMU со заштита на микрокомпјутер и контролен уред. Системот обезбеди дигитален мониторинг на струјата и напонот заедно со заштита и аларм функции. Клиентот смета дека оваа конфигурација е попогодна за следење на работните услови на трансформаторот отколку да се потпираат само на конвенционалната релејна заштита.
Клиент на кој му е потребен централизиран мониторинг на дистрибуцијата ги поврза индикацијата за дефект на RMU и дигиталната заштита функционира на мониторинг центарот. Кога ќе се генерира сигнал за дефект, екранот за следење може да го идентификува соодветниот дел за дефекти, дозволувајќи му на оперативниот тим да утврди каде е потребна теренска проверка и подобрување на ефикасноста на решавање проблеми.
За клиентите кои работат со RMU под нормални услови на услуга, запечатениот резервоар за гас SF6 ја намалува потребата за рутинско внатрешно одржување. Клиентите исто така ги ценат надворешните механички оперативни компоненти бидејќи тие можат да бидат проверуваат или заменуваат попогодно кога е потребно одржување.
Жеџијанг Usune Electric Co., Ltd. има воспоставено системи за управување според ISO 9001 Quality Management System, ISO 14001 Систем за управување со животната средина и ISO 45001 Систем за управување со здравјето и безбедноста при работа.

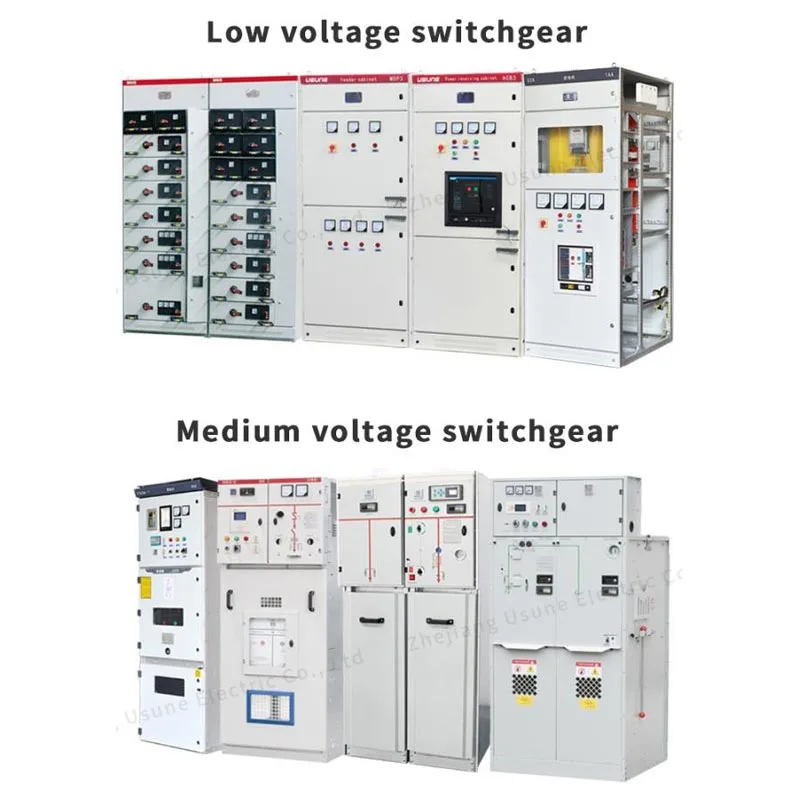

За да се исполнат различните барања на меѓународниот пазар, среднонапонските производи на Usune се подложени на релевантни IEC и GB стандарден тип тестови, со применливи производи кои добиваат CE сертификат. Овие системи поддржуваат доследна квалитет на производство, тестирање на производи и техничка усогласеност за проекти за дистрибуција на електрична енергија со среден напон.
Да. RMU може да биде опремен со индикатори за дефекти способни за откривање на дефекти фаза-фаза и фаза-земја и обезбедување на локални индикации за аларм.
Да. Кога е опремен со соодветниот систем за комуникација и следење, може да се пренесат информации за дефекти до центар за следење, каде што може да се прикажат погодениот дел и позицијата на дефектот.
Во нормални работни услови, системот запечатен под притисок не бара посебна рутинска проверка на гасот. На манометарот треба да се провери пред работа и треба да остане во зелената површина во нормални услови.
Серијата USRM6 е дизајнирана за работен век од повеќе од 30 години при нормални работни услови, со еден очекувана годишна стапка на истекување на гас помала од 0,1%.
Usune комбинира запечатена изолација SF6, индикација за дефект, индикација за живи делови, безбедносно блокирање, дигитално заштита и работа со малку одржување во едно среднонапонско RMU решение, што го прави погоден за модерен прстен мрежа и интелигентни апликации за дистрибуција.
