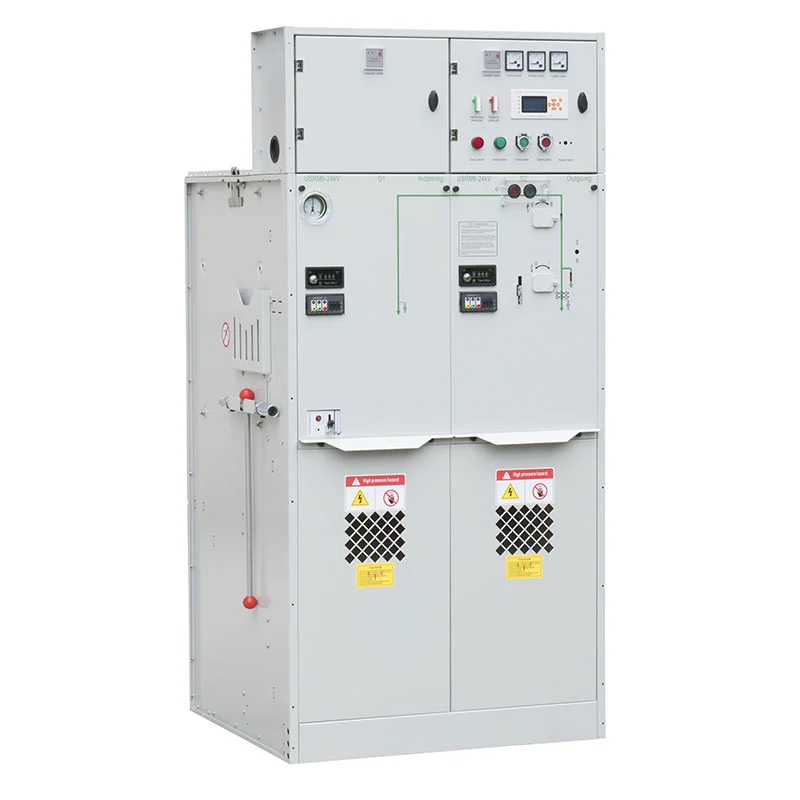

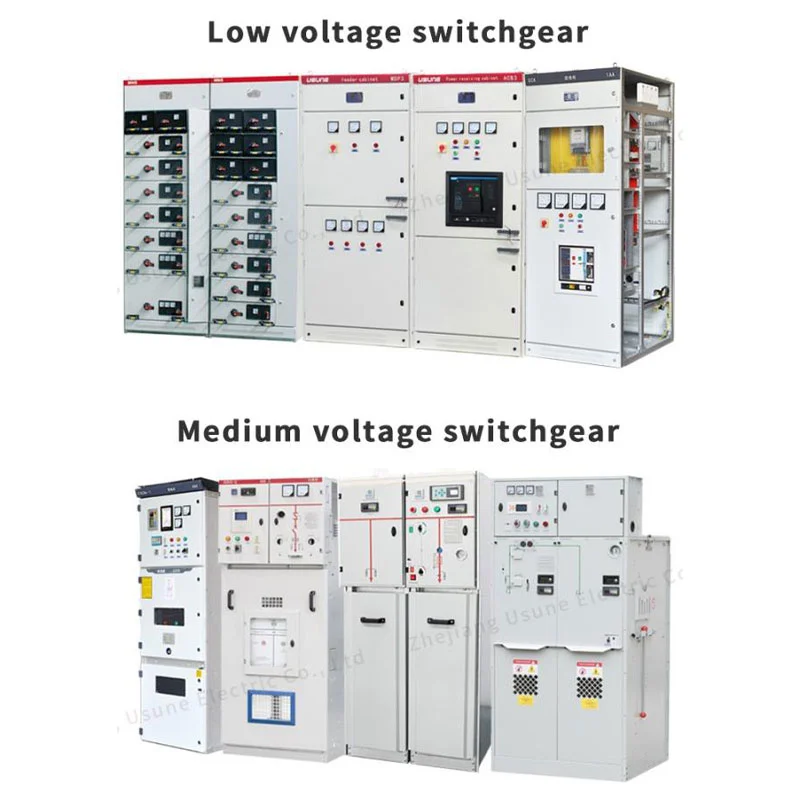

24kv 33kv Sf6 Gis Гас изолирана прекинувач

Ова среднонапонско ГИС решение е добро прилагодено за инсталации каде што просторот на подот е тесен или условите на околината се сурови. Типичните локации за распоредување вклучуваат подземни електроенергетски постројки, зони на крајбрежјето, висорамнини и урбани трафостаници. Благодарение на неговата целосно затворена конструкција, хардверот зазема компактен отпечаток, што го прави поедноставно за дизајнерите специјалисти да интегрираат среднонапонски дистрибутивни единици и во главните трансформаторски трафостаници и во секундарните дистрибутивни станици.

Адаптивна модуларна архитектура

Проектите за дистрибуција на електрична енергија ретко имаат идентични распореди на кола, што значи дека компактните платформи на разводни уреди мора да поддржуваат флексибилно склопување наместо фиксни, аранжмани што одговараат на сите. Изградена околу модуларна рамка, 24kV 33kV SF₆ GIS Switchgear USRM6 платформата со гас изолирана може да интегрира три различни функционални единици: Тип C за модули на прекинувачи за оптоварување, Тип F за комбинирани функционални склопови и Тип V за модули за прекинувачи.

Дизајнерските тимови можат да изберат поединечни стандардни модули или претходно составени комбинации според електричните шеми на проектот. Инфраструктурата на главната собирница поддржува проширување на локацијата, овозможувајќи повеќе модули да се групираат во различни распореди на разводни уреди. Таквата модуларна флексибилност ѝ овозможува на опремата да ги задоволи различните барања поврзани со појдовните доводници, трансформаторските врски, заштитната изолација и должностите за дистрибуција на електрична енергија.

Минимален профил на одржување

Конвенционалните надворешни електрични апарати остануваат изложени во текот на целата година на прашина, влага, загадувачи и променливи температури. Овие негативни фактори имаат тенденција да ги зголемат барањата за повторливи инспекции и сервисирање во текот на работниот век на опремата.

24kV 33kV SF₆ GIS Преклопна опрема USRM6 со гас изолирана, усвојува запечатено куќиште изолирано со гас што физички го изолира примарното коло од амбиенталните услови. Во голема мера го намалува директниот контакт помеѓу внатрешните компоненти и загадувачите на животната средина и обезбедува оперативна шема која бара многу малку рутинско одржување. Оваа карактеристика дава посебни предности за локациите до кои е тешко пристапен, како што се подземни простории за електрична енергија, простории за урбана дистрибуција со ограничен простор и далечни инфраструктурни средства. Намалената фреквенција на сервисирање станува главен фактор за оценување кога корисниците избираат опрема за овие предизвикувачки локации.

Интегрирани преклопни, заштитни и помошни функции

Оваа SF₆ C-GIS платформа обезбедува многу повеќе од основни активности за затворање и отворање на колото. Врз основа на избраната комбинација на модули, системот може да прими заштита од дефект, електрична изолација, мерење на енергија, следење на статусот во реално време, заземјување, комуникација со податоци и автоматска контрола заедно со функциите за префрлување.

Различни функционални модули може слободно да се усогласат за да се усогласи целото поставување на разводната опрема со архитектурата за заштита и дистрибуција на проектот. Оваа разноврсност создава пошироки опции за EPC изведувачите и системските интегратори кои имаат задача да развијат комплетни среднонапонски дистрибутивни мрежи.

Оперативни параметри на животната средина

Условите на околината треба внимателно да се проценат пред да се финализира изборот на среднонапонски ГИС. 24kV 33kV SF₆ GIS серијата USRM6 со гасна изолација е дизајнирана да работи на надморска височина до 4000 m. Неговата дозволена амбиентална температура се протега од -40°C до +50°C, со максимална 24-часовна просечна температура ограничена на 35°C. За критериумите за влажност, 24-часовната релативна влажност може да достигне 95%, додека месечната просечна вредност не може да надмине 90%. Местото за инсталација мора да биде без експлозивни или корозивни пареи, интензивни механички влијанија и постојани силни вибрации. Степенот на загадување не смее да ја надмине класата III како што е наведено во GB/T 5582, а единицата ја поминала сеизмичката квалификација за отпорност од степен 9. За проекти поставени над 1000 m, купувачите треба да го известат производителот соодветно да го прилагоди притисокот на полнење SF₆. За сите невообичаени еколошки барања на локацијата потребна е заедничка потврда меѓу производителите, добавувачите и крајните клиенти пред да се изврши нарачката. На пример, инсталациите на надморска височина над 2000 m може да бараат модифицирани поставки за притисокот на гасот за да се намалат внатрешните ризици од пренапон во резервоарот.

Основни сектори за апликации

Подземни трафостаници Подземните енергетски објекти обично се ограничени поради ограничената корисна површина и строгите ограничувања за вентилација. Компактниот запечатен ГИС дизајн им помага на дизајнерите да ја максимизираат употребата на ограничен простор додека ги ослабуваат негативните влијанија од околината, што го прави производот идеален за вградување во компактни трафостаници и секундарни дистрибутивни станици.

Индустриски и рударски простории Индустриските и рударските локации бараат доверливо среднонапонско префрлување и заштитен хардвер за опслужување на мотори, трансформатори, појдовни фидери и локални дистрибутивни мрежи. Запечатениот резервоар ги штити внатрешните компоненти од контаминација и ги обезбедува сите потребни можности за префрлување, заштита, изолација и мониторинг за електроенергетските системи на самото место.

Железничка и транспортна инфраструктура Железничките складишта, аеродромските комунални претпријатија и придружната транспортна инфраструктура имаат потреба од постојано снабдување со електрична енергија низ широк спектар на товари. Модуларната разводна опрема може да се конфигурира со сопствени шеми за снабдување и заштита во рамките на централизиран дистрибутивен систем, помагајќи им на интеграторите во развојот на компактни среднонапонски решенија за електрична енергија за транспортни проекти.

Урбани дистрибутивни мрежи Достапното земјиште е генерално малку во центрите на градовите и станбените населби. Компактните разводни уреди изолирани со гас може да се распоредат во трафостаници и дистрибутивни центри каде што традиционалните разводни уреди изолирани со воздух ќе бараат многу поголем простор за инсталација. Нејзината структура на затворен резервоар, исто така, ги намалува пречките од околината што делуваат на примарното коло.

Крајбрежни и планински локации Стандардната електрична опрема е подложна на висока влажност, контаминација со сол, ефекти на надморска височина и остри температурни флуктуации. Примарното коло на USRM6 ја намалува директната изложеност на овие сурови услови. Проектните тимови можат да ги анализираат работните параметри специфични за локацијата во фазата на селекција за да ја потврдат најсоодветната конфигурација и работните поставки.

Упатство за избор на опрема

Додека набавуваат 24kV и 33kV SF₆ GIS, купувачите треба да ја разгледаат целосната електрична шема наместо да донесуваат одлуки за купување врз основа на номинален напон. Техничката проценка треба да ги покрие номиналните нивоа на напон, барањата за изолација, опциите за прекинувач или прекинувач за оптоварување, количините на фидер, распоредот на собирниците, шемите за заземјување, функциите за заштита и мерење, висината на инсталацијата, температурата, влажноста, степенот на загадување, комуникациските интерфејси и усогласеноста со важечките стандарди IEC и GB.

Инженерскиот тим на Usune соработува со проектните инженери и системските интегратори за да дефинираат приспособена конфигурација USRM6 врз основа на еднолиниски дијаграми и реални работни услови на локацијата.

Зошто да се здружите со Usune?

Строго осигурување на квалитет Usune одржува формализирани работни текови за обезбедување квалитет што го покриваат производството, тестирањето на фабричкото прифаќање и испраќањето на производите. Стандардите ISO 9001 го поткрепуваат стабилниот квалитет на производството, додека рамките на ISO 14001 и ISO 45001 го регулираат управувањето со животната средина и управувањето со здравјето и безбедноста при работа.

Прилагодени модуларни конфигурации Usune нуди флексибилни комбинации на модули прилагодени на различните функции на колото и барањата за дистрибуција. Оваа услуга им одговара на фирмите за EPC, интегратори на електрични системи, дистрибутери и тимови за набавки на кои им е потребна разводна опрема приспособена според назначените електрични цртежи.

Глобално призната усогласеност Дизајнот на производот е во согласност и со меѓународните стандарди на IEC и со кинеските спецификации за GB, а може да се обезбеди CE сертификат. Овој аранжман ги поддржува клиентите насочени кон различни странски пазари. Применливите стандарди и правилата за сертификација може да се проверат според кодовите на одредишната земја и техничките спецификации на проектот.

Специјализирана инженерска поддршка За ГИС проектите, критично е да се заклучи правилната конфигурација пред да започне производството. Клиентите можат да споделат цртежи со една линија, барања за номинален напон, распореди на фидер, податоци за надморска височина и детали за животната средина за технички консултации со инженерскиот тим на Usune.

Технички параметри

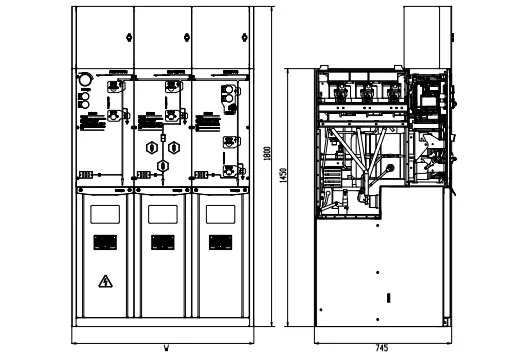

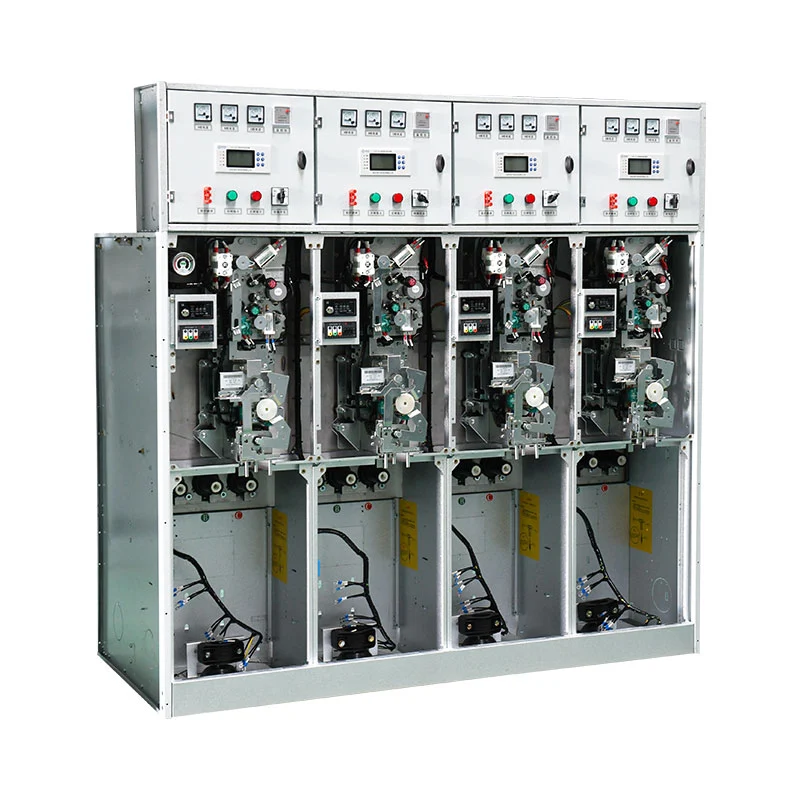

Структури на производи

Проект за лансирање ракета Cas-space

За време на проектот за лансирање ракета Cas-space, серијата USRM6 беше донесена за да се справи со среднонапонската дистрибуција на енергија низ објектот за лансирање, покривајќи ја и нејзината критична инфраструктура и електричните оптоварувања поврзани со неа. Дистрибутивната опрема на местото за лансирање се очекува да ги задржи доверливите префрлувања, заштита, изолација и следење за основната опрема, како и за помошните инсталации - и да одржуваат стабилни перформанси дури и во релативно ограничена електрична средина. Бидејќи главното коло се наоѓа во структура затворена со SF6, серијата USRM6 во голема мера го штити од надворешни еколошки услови, карактеристика што е најважна за специјализираната инфраструктура која работи под строги барања.

Модуларната конфигурација на разводната опрема исто така му даде на аранжманот доволно ширина за да одговара на архитектурата на дистрибуција на проектот. Функционалните единици може да се состават во согласност со дизајнот на енергетската мрежа, а главната магистрала што може да се прошири, создаде дополнителен простор за конфигурација на мрежата и планирање на идните системи. Сè на сè, мешавината на компактна структура, затворена изолација и модуларен дизајн ја направи серијата USRM6 соодветно решение за дистрибуција на среден напон за проектот за лансирање ракета Cas-space - такво што одговори на потребата на објектот за сигурна, но вселенска ефикасна електрична инфраструктура.

Стандарди и сертификати

Серијата USRM6 е дизајнирана според применливите стандарди за високонапонска разводна и контролна опрема, вклучувајќи GB 3804-2004 за 3,6kV–40,5kV високонапонски прекинувачи за оптоварување со наизменична струја, GB 1984-2014 за високонапонски AC прекинувачи, GB 16926-2009 за комбинации на прекинувач за оптоварување со наизменична струја и осигурувачи, GB 1985-2014 за HV AC изолација прекинувачи и прекинувачи за заземјување, и GB 3906-2006 за 3,6kV–40,5kV AC метално затворени разводни и контролни уреди.

Исто така, упатува на GB/T 11022-2011 за вообичаени технички барања за HV разводна и контролна опрема, GB 4208-2008 за заштита на куќиште, GB/T 5582-1993 за степен на загадување на надворешна изолација, DL/T 404-2007 за 3,6kV–40,5kV Разводна и контролна опрема затворена со наизменична струја, GB/T 13384-2008 за механички и електрични производи, GB 191-2008 за ознаки за пакување и транспорт и GB 311.1-2012 за координација на изолација во високонапонски пренос и опрема за дистрибуција.

Рамката за квалитет и усогласеност на Usune вклучува ISO 9001 Quality Management System, ISO 14001 Environmental Систем за управување, ISO 45001 Систем за управување со здравјето и безбедноста при работа, усогласеност со стандардот IEC и GB, и CE сертификација. Специфичната сертификација на проектот и важечките стандарди треба да се потврдат според дестинација на пазарот и техничка спецификација.

Најчесто поставувани прашања

Која е главната предност на SF6 GIS?

Главната предност е затворената конструкција на електричните компоненти со енергија во изолационен гас животната средина. Ова овозможува компактна структура и ја намалува директната изложеност на главното коло на надворешно услови на животната средина.

Кои нивоа на напон се достапни?

Серијата USRM6 е дизајнирана за апликации со среден напон, вклучувајќи конфигурации од 24 kV и 33 kV. Точната оцена напонот, нивото на изолација и конфигурацијата треба да се потврдат според спецификацијата на проектот.

Дали може да се користи на голема надморска височина?

Да. Наведената услуга надморска височина е до 4000 m. За инсталации над 1000 m, клиентите треба да го известат Usune во напред за да може да се оцени соодветниот притисок на полнење на гасот. Треба да има посебни барања над 2000 m потврдено при техничкиот проект.

Дали е приспособлива конфигурацијата?

Серијата USRM6 користи модуларен концепт за конфигурација. Единици на прекинувач за прекин на оптоварување, комбинирани единици, прекинувач единици, а аранжманите на главните автобуси со можност за проширување може да се изберат според потребната електрична шема.

Каде најчесто се инсталира?

Типичните апликации вклучуваат секундарни трансформаторски трафостаници, индустриски и рударски капацитети, железници, аеродроми, урбани дистрибутивни мрежи, станбени области, подземни објекти и локации со релативно тешки услови на животната средина.

Кои информации се потребни за понуда?

За точна понуда, купувачите треба да дадат номинален напон, еднолиниски дијаграм, број на доводници, потребни функции на префрлување, барања за прекинувач или прекинувач за оптоварување, конфигурација на автобус, висина на инсталација, еколошки услови, барања за заштита и дестинација на пазарот.

Добијте понуда за проект

За проекти за дистрибуција со среден напон кои бараат компактни димензии, еколошка приспособливост, модуларни конфигурација и намалени барања за одржување, серијата USRM6 обезбедува практична разводна опрема изолирана со гас решение.

Серијата USRM6 од Usune комбинира затворена SF6 изолација, модуларни функционални единици, конфигурација на магистрала што може да се прошири, и функции за префрлување, заштита, мерење и следење. Поддржано од ISO 9001, ISO 14001, ISO 45001, IEC и GB стандарди и CE сертификација, Usune обезбедува проектно-ориентирано решение за клиентите кои оценуваат 24kv 33kv Sf6 Gis Гас изолација за индустриска, инфраструктурна, урбана и специјализирана дистрибуција на електрична енергија апликации.
